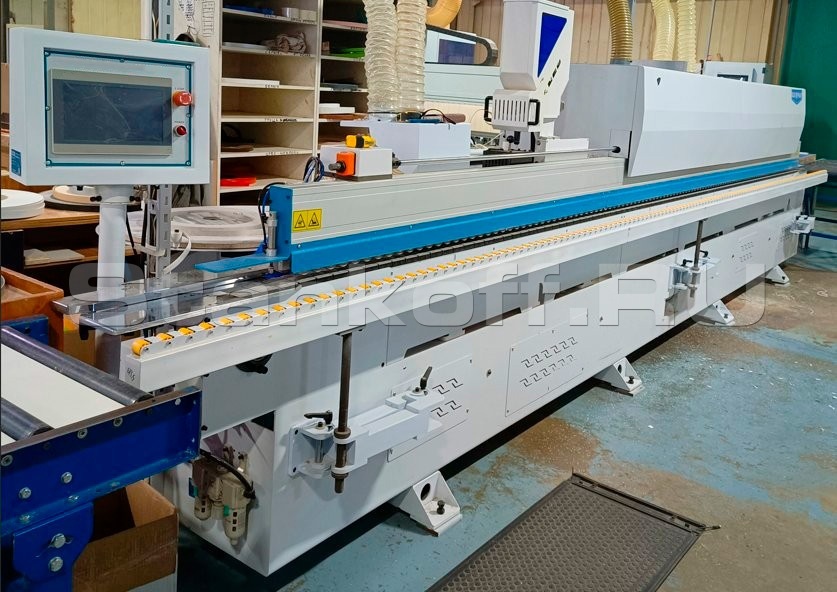

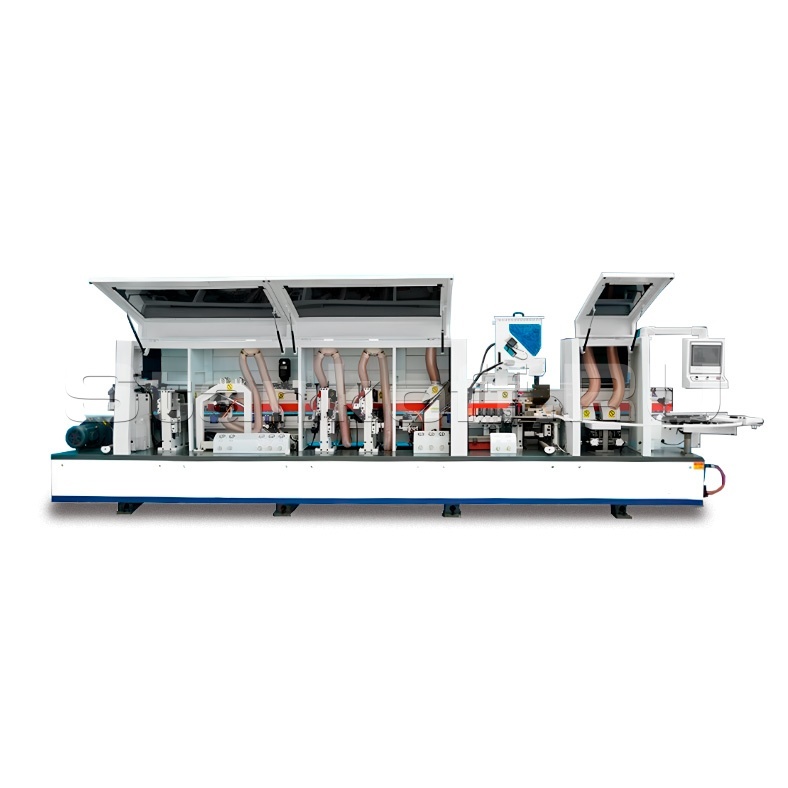

Автоматический кромкооблицовочный станок E-70JR
Контакты
Али
+7 (995) 888-07-03
Реклама Рекомендуем предложения
Детальное описание
Автоматический кромкооблицовочный станок E-70JR — усовершенствованное решение для производства корпусной и деревянной мебели. Оснащён верхней клеевой ванной и предплавителем с бункером накопителем, обеспечивающих прочное и влагостойкое соединение с узкой клеевой линией. Станок автоматически выполняет полный цикл операций: от предварительного фрезерования до полировки.
Комплектующие
| ЧПУ | Delta (Тайвань) |
| Клеевой узел | SOG (Тайвань) |
| AC контактор | Siemens (Германия) |
| Тормоз | Delixi (Китай) |
| Мотор конвейера | Teng Wan / GPG (Китай) |
| Пневмоцилиндры | AirTAC (Тайвань) |
| Ходовые концевики | Honeywell (США) |
| Инвертер | Shihlin Electric (Тайвань) |
| Энкодер | Schneider (Франция) |
| Электромагнитные клапаны | EASUN (Китай) |
| Высокотемпературные подшипники | NSK (Япония) |
| Сенсорные переключатели | AirTAC (Тайвань) |
| Линейные направляющие | ANDNER (Тайвань) |
Конструктивные особенности
Сенсорная панель управления
Сенсорный монитор Shihlin с большим экраном, обеспечивающим высокую четкость изображения и устойчивый к воздействию внешней среды. Обладает быстрой реакцией на прикосновения.
Нанесение жидкости
Нанесение разделительной жидкости перед прифуговкой.
Предварительная фрезеровка кромки плиты
Осуществляется с использованием фрез с алмазными режущими зубьями, расположенными по спирали для высококачественной обработки. Фрезерный узел работает в антискользящем режиме, с противоположным вращением фрез и пневматическим ходом.
Инфракрасный нагрев кромки
Инфракрасный нагрев кромки детали предварительно разогревает торец изделия перед склеиванием, что способствует улучшению качества соединения.
Клеевой узел
Оснащён верхней клеевой ванной и предплавителем с бункером-накопителем. Клеевая ванна с автоматической системой очистки, которая осуществляется через открытие сливной заслонки, что исключает необходимость в ручной очистке. Прижимной узел включает 6 роликов, где первый ролик приводной. Первые два неприводных ролика имеют конусную форму для более эффективного прижатия верхней и нижней частей кромки.
Торцовочный узел
Процесс торцевания передних и задних свесов кромки осуществляется с регулировкой пневматического давления, что обеспечивает стабильную и точную обработку свесов.
Узел снятия свесов с плоскими ножами
Узел снятия свесов оснащён регулировкой с цифровыми счётчиками и фрезами с плоскими ножами Z6 для точной и эффективной обработки свесов.
Узел чистовой фрезеровки
Узел оснащён фрезами Z6 с радиусом R=2 мм, предназначенными для чистовой обработки радиусов свесов кромки, обеспечивая высокое качество обработки.
Узел обработки углов (раундер)
Узел оснащён фрезами Z6 с радиусом R=2 мм, предназначенными для обработки стыков кромок на углах, обеспечивая аккуратные и точные соединения.
Радиусная цикля
Узел оснащён твердосплавными ножами с радиусом R=2 мм, предназначенными для циклевания и смягчения кромок после фрезеровки, обеспечивая высококачественную обработку и гладкие края.
Очищающая жидкость
Нанесение очищающей жидкости перед полировкой, включена в цену станка
Узел полировки
Оснащён тканевыми полировальными кругами, предназначенными для полировки обработанных кромок, обеспечивая им гладкость и блеск.
Система автоматической смазки
Автоматическая смазка осуществляется через заданный интервал времени, при этом как интервал, так и количество подаваемой смазки можно регулировать с помощью пульта управления устройства.Комплектация
- Узел нанесения разделительной жидкости;
- Предварительное фрезерование (прифуговка);
- Инфракрасный нагрев кромки детали;
- Верхняя клеевая ванна PUR/EVA с предрасплавом;
- Пресс группа 6 роликов;
- Торцовочный узел с 2 шт. мотора;
- Предварительная фрезеровка свесов кромок;
- Чистовая фрезеровка свесов кромок;
- Узел обработки углов (раундер);
- Радиусная цикля;
- Узел нанесения очищающей жидкости;
- Полировка.
| Параметры обработки | |
| Мин. длина панели, мм | 120 |
| Мин. ширина панели, мм | 60 |
| Мин. толщина панели, мм | 10 |
| Макс. толщина панели, мм | 60 |
| Толщина кромочного материала, мм | 0,4-3 |
| Скоростные характеристики | |
| Скорость подачи, м/мин | 15-23 |
| Общие характеристики | |
| Операции | торцовка; снятие свесов; полировка; радиусная циклевка; обкатка углов; предварительное фрезерование; подача очистительной жидкости |
| Кол-во аспирационных отверстий, шт | 5 |
| Диаметры аспирационных отверстий, мм | 100 |
| Давление сжатого воздуха, Бар | 6 |
| Напряжение, В | 380 |
| Частота, Гц | 50 |
| Общая мощность, кВт | 16.5 |
| Габаритные размеры | |
| Длина, мм | 6800 |
| Ширина, мм | 970 |
| Высота, мм | 1800 |
| Вес, кг | 3000 |
