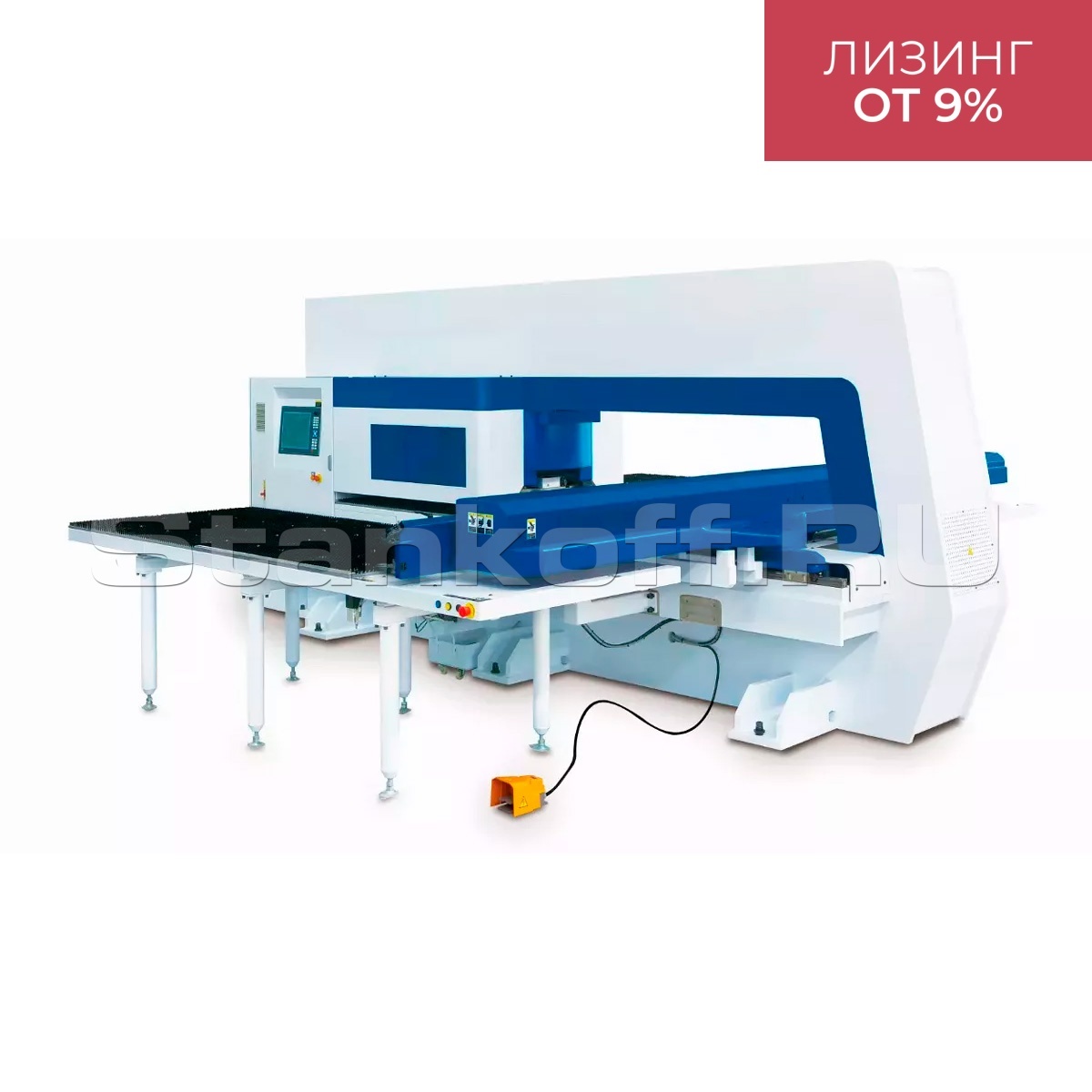

Координатно-пробивной пресс SMD HPC/196

Контакты

Альберт

+7 (995) 888-07-13

Детальное описание

Координатно-пробивной пресс SMD HPC/196 предназначен для выполнения операций вырубки, пробивки и формовки с высокой точностью и производительностью на металлических листах. Такое оборудование идеально подходит для предприятий с широким ассортиментом деталей и высоким уровнем автоматизации производства.
Преимущества:

Скорость пробивки — 2000 уд/мин;
Отсутствие гидравлических узлов;
Низкие энергопотребление и уровень шума.

Область применения

Потребителями этого оборудования являются производители металлической мебели, строительных и рекламных конструкций, а также компании, занимающиеся производством оборудования для торговли и хранения продуктов. Кроме того, оборудование используется предприятиями в таких отраслях, как электротехническая, электронная, автомобильная и других промышленностях.

Конструктивные особенности

Сервопривод бойка

Обеспечивает высокую производительность, стабильность работы и точность позиционирования при работе роликовым инструментом.

Энергоэффективность

Энергоэффективность пресса, оснащенного сервоприводом на 50% выше по сравнению с моделями, имеющими гидравлический привод.
ЧПУ пресса рассчитывает оптимальные усилие пробивки и ход бойка, обеспечивая максимальную производительность и минимальное энергопотребление.

ЧПУ Beckhoff (Yawei)

Оснащено сенсорным 17” экраном совместно с программным обеспечением Metalix CNCKAD это идеальное решения для изготовления штучных деталей или массового производства, как простых, так и сложных изделий в минимальные сроки. Автоматическая система отчетности позволяет быстро определить затраты на производство изделия.

Револьверный барабан

Произведен компанией Nisshinbo (Япония) имеет высокую жесткость конструкции, что обеспечивает длительный срок службы инструмента. Направляющие втулки верхнего барабана предотвращают износ и могут быть легко заменены. Прямой привод индексного инструмента обеспечивает точное позиционирование и надежность.

Держатели нижнего инструмента

Обеспечивают его самоцентрирование в барабане. Наличие щеток снижает шум и сохраняет целостность покрытия материала. При необходимости держатель может быть легко заменен.

Конфигурация барабана

Подходит для решения широкого спектра производственных задач.

Система поворота

Обеспечивает быструю смену инструмента. Для точного позиционирования в рабочем положении барабаны фиксируются пинами.

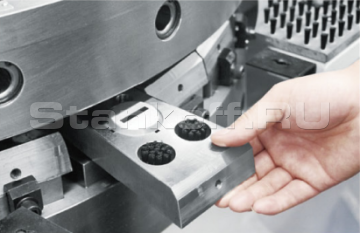

Зажимы листа

Оснащены датчиками контроля металла. Управляются пневмоцилиндрами, имеют ручное позиционирование.

5-ось управления (положение бойка по высоте)

Позволяет применять роликовый инструмент и выполнять операции выдавливания на поверхности металлического листа желобов, борозд любой длины и конфигурации, также производит обрезку дисковыми ножницами по контуру деталей.

Стандартная комплектация

Система ЧПУ Beckhoff (Yawei);
Сервомотор, система контроля сервопривода PHASE, Италия;
Количество инструментальных станций - 38, включают 2 индексные станции;
Три зажима листа с пневмоуправлением;
Датчик наличия металла в зажимах;
Освещение рабочей зоны;
Детектор выполнения пробивки (отсутствие заклинивания инструмента);
Автоматическая система смазки внутренних узлов;
Наличие функций пробивки, формовки, накатки ребра жесткости и т.д;
Возможность работы роликовым инструментом;
Щеточный рабочий стол;
Выносная педаль управления с кнопкой аварийной остановки;
Программное обеспечение Metalix Cnckad + Autonest с выбором языка, включая русский;
Набор инструмента для обслуживания;
Инструкция по эксплуатации и обслуживанию станка.

Рабочее усилие, кН	196
Схема перемещения бойка	Сервопривод
Конструкция станины	“О” образная
Зона обработки по оси X, мм	2500 (с перехватом до 10000)
Зона обработки по оси Y, мм	1250
Макс. толщина пробивки, мм	4
Макс. диаметр вырубки (за один удар), мм	Φ88.9
Система ЧПУ	Beckhoff (Yawei)
Макс. производительность, уд/мин	2000
Количество зажимов, шт	2
Цилиндры для перехвата, комп	2
Магазин инструмента (включая 2 индексные станции), шт	38
Количество индексных станций, шт	2
Управляемые оси, шт	5 (X, Y, Z, T, C)
Конструкция рабочего стола	Стол щетками
Скорость перемещения листа, м/мин	100
Скорость инструментального магазина, об/мин	30
Скорость автоматической индексации, об/мин	60
Точность позиционирования, мм	±0,1
Макс. масса загрузки, кг	180
Давление воздуха, МПа	0,6
Потребление воздуха, л/мин	150
Предохранительные устройства	есть
Потребляемая мощность, кВт	6,1
Габаритные размеры (ДxШxВ), мм	5530x2300x2260
Вес, кг	12500
