Токарный автомат BLIN BL-H40Y

Контакты

Альберт

+7 (995) 888-07-13

Реклама Рекомендуем предложения

Токарный автомат продольного точения с противошпинделем JSL-42RBY Подробное описание и цена >>>

Токарный автомат продольного точения с противошпинделем JSL-42RB Подробное описание и цена >>>

Токарные автоматы продольного точения JSL-42AB Подробное описание и цена >>>

Детальное описание

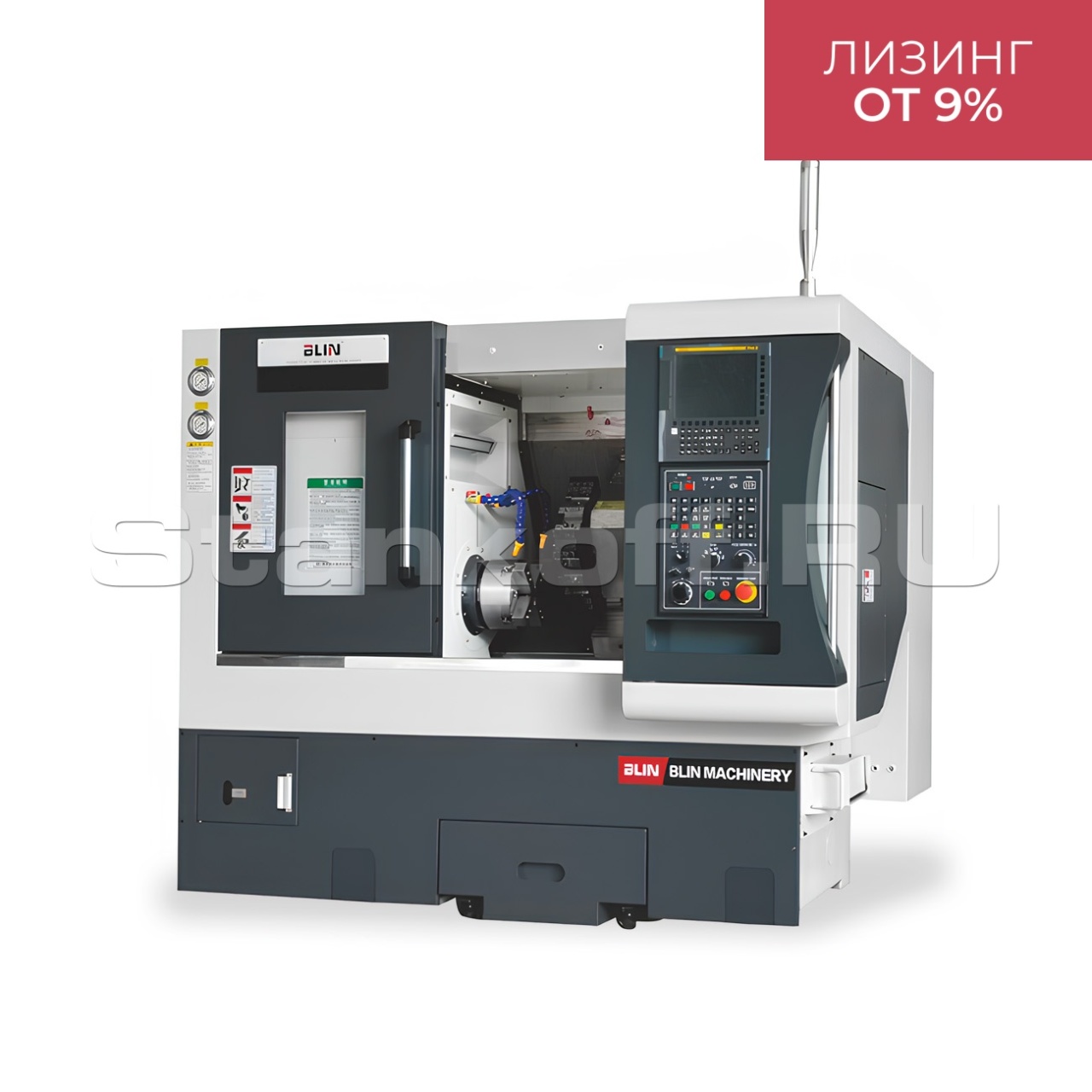

Токарный автомат BLIN BL-H40Y используется для высокоточной обработки прутков из различных типов металлов. Оборудование отличается надежностью, стабильной работой и возможностью автоматизированной серийной обработки деталей. Благодаря современному программному обеспечению и широкому функционалу, станки подходят как для мелкосерийного, так и для массового производства в машиностроении, авиационной, автомобильной и других отраслях промышленности.

Преимущества

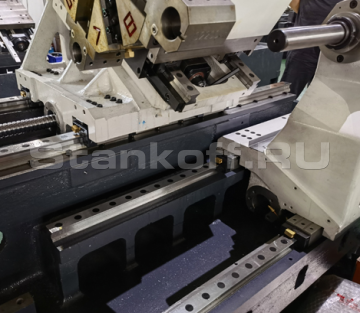

Монолитная станина изготовлена из сплава Mechanite, обладающего превосходными литейными и прочностными характеристиками, что значительно повышает общую жесткость конструкции станка. После отливки станина проходит процесс искусственного старения для снятия внутренних напряжений;
Усиленная конструкция с большим количеством ребер жесткости обеспечивает не только прочность, но и высокую виброустойчивость. Такая конфигурация эффективно гасит вибрации и воспринимает динамические нагрузки в процессе работы;
Точность обработки достигается благодаря использованию высококачественных линейных направляющих HIWIN (Тайвань) и прецизионных подшипников NSK (Япония), на которых базируются шпиндельные узлы;
Высокоточное позиционирование обеспечивается за счет применения шарико-винтовых пар (ШВП) HIWIN (Тайвань), что способствует стабильной и точной работе во всех режимах.

Конструктивные особенности

Станина

Конструкция обрабатывающего центра разработана с акцентом на высокую производительность и точность при выполнении как непрерывных тяжелых токарных операций, так и прерывистой обработки. Наклонная форма станины обеспечивает удобный доступ к заготовке в рабочей зоне, способствует эффективному удалению стружки и упрощает обслуживание. Эргономичное размещение систем управления делает процесс планового технического обслуживания быстрым и максимально удобным для оператора.

Три точки крепления

По всем осям ШВП имеют три точки крепления: по краям и посередине. Такая компоновка гасит вибрацию и отжим винта при резании, тем самым повышая точность изготовления детали. Специальная термообработка ШВП, предварительный натяг и отсутствие скольжения значительно увеличивают рабочий ресурс пары.

Комплектация

Система ЧПУ SYNTEC 22TB;
Ручной маховичок управления;
Станина чугунная с наклоном с линейными направляющими;
Сервоприводы SYNTEC;
Высокоточный шпиндель с осью С1 с электромагнитным тормозом (7,5 кВт, A2-5, диаметр отверстия: Ø56 мм, 4000 об/мин, макс. Ø прутка 44 мм);
Гидравлический патрон 6";
Револьверная головка с приводным инструментом на 16 позиций (тип BMT45);
Осевой приводной блок – 1 штука;
Осевой радиальный блок – 1 штука;
Держатели инструмента – 8 штук;
Система подачи СОЖ;
Автоматическая система смазки;
Освещение рабочей зоны станка;
Кондиционер электрошкафа;
Подготовка для установки барфидера 3-х цветная сигнальная лампа;
Трансформатор 380В (3 фазы встроенный);
Автоматический цепной конвейер для стружки и бункер для стружки;
Выносная педаль управления;
Блокировка замка передней двери с помощью датчика (стандарт безопасности CE);
Комплект инструментов для настройки и обслуживания станка;
Комплект документации по обслуживанию станка на русском языке;
Комплект документации по эксплуатации станка на русском языке.

Дополнительные опции

Увеличение отверстия шпинделя до Ø 62 мм (макс. обрабатываемый пруток Ø51 мм, А2-6, 3500 об/мин, 11 кВт, патрон 8");
Программируемая задняя бабка;
Маслоотделитель (скиммер);
Фильтр удаления масляного тумана;
Автоподатчик прутка Fedek DH65L S2 (1500 мм);
СОЖ высокого давления 20бар через инструмент;
Держатель расточной оправки для СОЖ высокого давления 20бар через инструмент;
Держатель расточной оправки;
Осевой приводной блок (BMT45);
Радиальный приводной блок (BMT45).

Основные характеристики
Система ЧПУ	SYNTEC 22TB
Максимальный диаметр заготовки, устанавливаемый над станиной, мм	600
Максимальный диаметр устанавливаемый над направляющими, мм	200
Максимальная длина точения , мм	300
Максимальный диаметр точения, мм	300
Главный шпиндель
Тип	Механический шпиндель, ременный привод
Размер патрона, мм	6
Диаметр отверстия шпинделя, мм	56
Торец шпинделя	А2-5
Максимальная скорость шпинделя, об/мин	4000
Максимальный диаметр обрабатываемого прутка, мм	44
Мощность шпинделя, кВт	7,5
Индексация шпинделя, град	0,01
Перемещения по осям X/Y/Z
Тип линейных направляющих	Роликовые
Ширина направляющих по осям X/Y/Z, мм	35/35/35
Диаметр ШВП по осям X/Y/Z, мм	32/32/32
Перемещение по оси X, мм	210
Перемещение по оси Y, мм	±50 (100)
Перемещение по оси Z, мм	350
Быстрые перемещения по осям X/Y/Z, м/мин	30/15/20
Мощность двигателей по осям X/Y/Z, кВт	2.4/2.4/3.1(SYNTEC)
Инструментальная система
Тип револьверной головы	BMT45
Количество инструментальных позиций, шт	16
Размер цанг приводного инструмента	ER25
Скорость приводного инструмента, об/мин	4000
Сечение хвостовиков инструмента, мм	20х20, Ø 25
Мощность приводного инструмента, кВт	3,1
Задняя бабка
Конус пиноли	МТ4
Ход задней бабки, мм	300
Точностные характеристики
Точность позиционирования по осям X/Y/Z, мм	≤0,008
Повторяемость по осям X/Y/Z, мм	≤0,005
Габаритные размеры
Длина, мм	2100
Ширина, мм	1700
Высота, мм	1700
Вес, кг	3600
