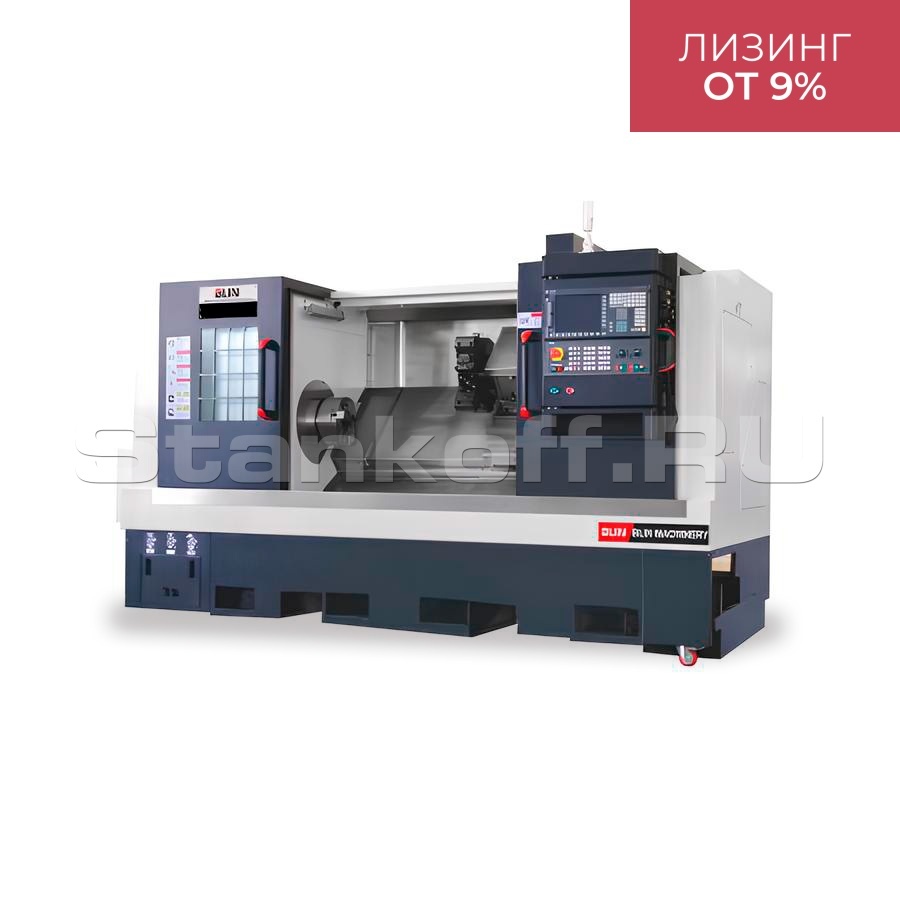

Токарный обрабатывающий центр с ЧПУ NINGBO BLIN MACHINERY BL-H65M/2000

Контакты

Альберт

+7 (995) 888-07-13

Реклама Рекомендуем предложения

Токарный обрабатывающий центр с ЧПУ CL-15 Подробное описание и цена >>>

Токарно-обрабатывающий центр с ЧПУ DL-25/1000 Подробное описание и цена >>>

Токарный обрабатывающий центр с ЧПУ CL-20 Подробное описание и цена >>>

Детальное описание

Токарный станок BL-H65M/2000 представляет собой высокоэффективное оборудование, предназначенное для выполнения широкого спектра металлообрабатывающих операций. Благодаря разнообразному инструментарию и специализированному оснащению, станок позволяет обрабатывать цилиндрические, конические и фасонные заготовки с поверхностями вращения.

Особенности

Станок выполняет резку, точение, шлифовку, сложное сверление, корректировку углов и торцевых граней, а также нарезку резьбы в автоматическом и полуавтоматическом режимах. Это обеспечивает высокую скорость и стабильное качество обработки за счет применения ЧПУ и минимизации человеческого фактора;
Монолитная станина из сплава «Mechanite» обеспечивает высокую жесткость и прочность всей конструкции. Дополнительная обработка станины, включая искусственное старение, повышает ее долговечность и устойчивость к вибрациям;
Большое количество ребер жесткости в конструкции станины гасит вибрации, возникающие при динамических нагрузках, что способствует стабильной и точной работе станка;
Использование линейных направляющих HIWIN (Тайвань) и подшипников NSK (Япония) обеспечивает высокую точность и надежность работы шпинделей;
Высокоточное позиционирование достигается за счет применения шпиндельных винтов HIWIN (Тайвань), что позволяет выполнять операции с максимальной точностью. Станок BL-H65M является надежным и эффективным решением для выполнения различных металлообрабатывающих задач, обеспечивая высокое качество и производительность.

Комплектующие

Система ЧПУ	Fanuc (Япония)
Приводы	Fanuc (Япония)
ШВП	HIWIN (Тайвань)
Направляющие	HIWIN (Тайвань)
Подшипники шпинделя	NSK (Япония)
Револьверная голова	SAUTER (Германия)
Система смазки	HERG (Япония)
Электрокомпоненты	SCHNEIDER (Франция)
Пневмокомпоненты	AIRTAC (Тайвань)
Реле	OMRON (Япония)
Гидравлические патроны	AUTOGRIP (Тайвань)
Зубчатые ремни	GATES (США)
Крепёж	YINSH (Тайвань)
Муфты	KTR (Германия)

Конструктивные особенности

Станина

Конструкция обрабатывающего центра гарантирует высокую производительность и точность как при непрерывных тяжелых точениях, так и при прерывистой обработке. Наклонная станина обеспечивает удобный доступ к заготовке в рабочей зоне, эффективное удаление стружки и удобное расположение систем управления, что позволяет быстро и эффективно проводить плановое техническое обслуживание.

ШВП

По всем осям шпиндельные винты (ШВП) оснащены тремя точками крепления: по краям и в центре. Такая конструкция эффективно гасит вибрации и предотвращает отжим винта при резании, что повышает точность изготовления деталей. Специальная термообработка ШВП, предварительный натяг и отсутствие скольжения значительно увеличивают срок службы пары.

Револьверная голова

Двигатели для поворота револьверной головки позволяет менять инструмент за 0,28 секунд. Это минимизирует время холостых ходов, что сокращает время простоя оборудования и повышает производительность в целом.

Бак для СОЖ

Отдельный бак для СОЖ обеспечивает стабильную работу машины, так как он удален от объектов с повышенной теплоотдачей. Большой объем бака для охлаждающей жидкости упрощает удаление стружки, замену жидкости и облегчает техническое обслуживание системы.

Ленточный транспортер

Ленточный стружкоуборочный транспортер предназначен для удаления стружки из рабочей зоны станка во время его работы, а также для облегчения уборки оборудования оператором.

Стандартная комплектация

Система ЧПУ FANUC 0i-TF;
Ручной маховичок управления;
Станина чугунная с наклоном 45° с линейными направляющими;
Сервоприводы FANUC;
Шпиндель высокоточный с электромагнитным тормозом;
Мощность шпинделя 15/18,5 кВт;
Гидравлический патрон 10" главного шпинделя;
Револьверная головка на 12 позиций BMT65, SAUTER (Германия);
Автоматический цепной конвейер для стружки и бункер для стружки;
Система подачи СОЖ;
Автоматическая система смазки;
Освещение рабочей зоны станка 3-х цветная сигнальная лампа;
Выносная педаль управления;
Кондиционер электрического шкафа;
Гидравлическая программируемая задняя бабка;
Блокировка замка передней двери с помощью датчика (стандарт безопасности CE);
Трансформатор 380В (3 фазы встроенный);
Комплект документации по эксплуатации станка на русском языке;
Комплект документации на ЧПУ;
Держатели инструмента – 8 шт;
Приводной осевой блок для ВМТ 65 – 1 шт;
Приводной радиальный блок для ВМТ 65 – 1 шт.

Основные характеристики
Система ЧПУ	FANUC 0i-TF
Максимальный диаметр заготовки над станиной, мм	Ø 650
Максимальный диаметр заготовки над суппортом, мм	Ø 400
Максимальная длина точения, мм	2000
Максимальный диаметр точения, мм	Ø 450
Главный шпиндель
Диаметр отверстия шпинделя, мм	Ø 92
Торец шпинделя	А2-8
Максимальная скорость шпинделя, об/мин	2500
Максимальный диаметр обрабатываемого прутка, мм	Ø 74
Мощность шпинделя, кВт	15/18,5
Патрон шпинделя, дюйм	10
Индексация шпинделя (ось С), град	0,01°
Перемещения
Тип линейных направляющих	Роликовые
Перемещение по оси X, мм	300
Перемещение по оси Z, мм	2000
Быстрые перемещения по осям X/Z, м/мин	20/20
Револьверная голова
Тип револьверной головы	BMT65 (ER32)
Количество инструментальных позиций, шт	12
Время смены инструмента, сек	0,28
Время полного поворота головы, сек	0,4
Сечение хвостовиков инструмента, мм	25х25, Ø 40
Максимальная скорость приводного инструмента, об/мин	4000
Мощность приводного инструмента, кВт	5,5
Задняя бабка
Конус	МТ6
Перемещение задней бабки, мм	1900
Диаметр пиноли , мм	100
Ход пиноли , мм	80
Точностные характеристики
Точность позиционирования по оси X, мм	±0,005
Точность позиционирования по оси Z, мм	±0,009
Повторяемость по оси X, мм	±0,005
Повторяемость по оси Z, мм	±0,006
Другие характеристики
Мощность двигателя насоса СОЖ, кВт	0,48
Расход СОЖ, м³/ч	2,5
Габаритные размеры
Длина, мм	4800
Ширина, мм	2100
Высота, мм	2100
Вес, кг	8600
