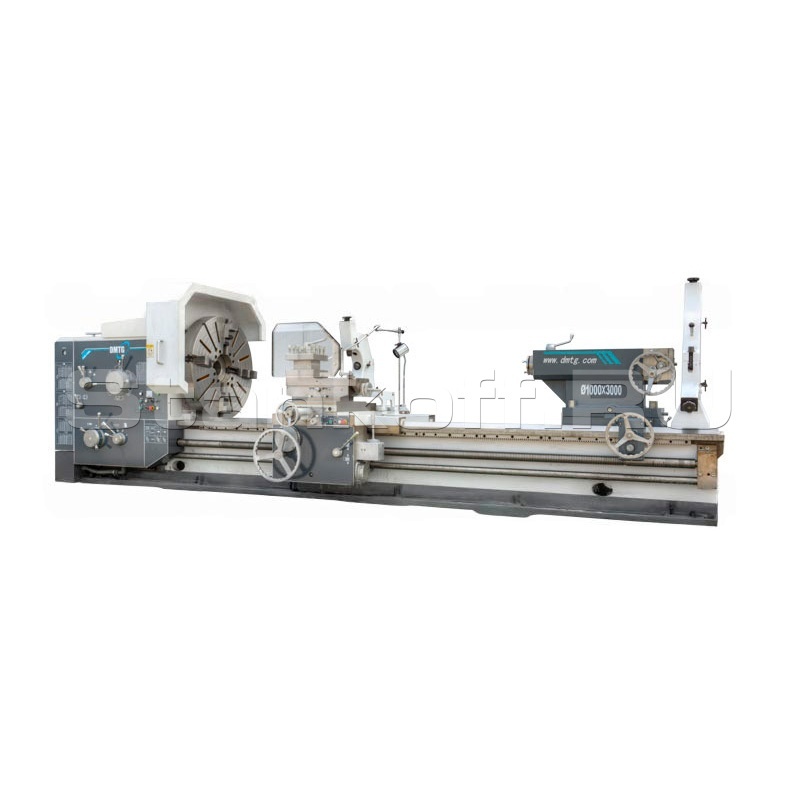

Токарный станок CW61100M/6000
Контакты
Альберт
+7 (995) 888-07-13
Детальное описание
Токарный станок CW61100M/6000 – высокоточный и мощный токарный станок, предназначенный для серийного производства крупногабаритных деталей в различных отраслях промышленности. Обеспечивает эффективную черновую, получистовую и чистовую обработку заготовок из стали, чугуна и цветных металлов.
Особенности станка
- Большие возможности по обработке: проходное отверстие шпинделя Ø130 мм (опция: 160 мм), нарезание четырех типов резьб от метрической до питчевой, масса обрабатываемой детали до 5000 кг со стандартной пинолью и до 8000 кг с пинолью Ø200 мм;
- Возможно силовое точение со съемом до 10 мм за проход;
- Закаленный шпиндель из высокопрочной легированной стали, установленный на регулируемые прецизионные роликоподшипники NSK (Япония).
- Высокая жесткость и прочность станины сложной формы с многочисленными ребрами жесткости. Ширина станины 755 мм;
- Закаленные призматические направляющие станины (не ниже HRC 47-56, толщина закаленного слоя не менее 2 мм);
- Принудительная циркуляционная система смазки передней бабки и коробки подач с собственным независимым насосом;
- Высокоточные направляющие покрыты специальным низкофрикционным покрытием Turcite-B, которое обеспечивает длительное сохранение точности, плавное и точное перемещение суппорта станка;
- Шпиндель станка прошел динамическую балансировку на специальном испытательном стенде;
- Мощный электродвигатель 22 кВт (опция: 30 кВт);
- Высокопроизводительная гидростанция с баком 50 л;
- Двухходовая гидравлическая многодисковая фрикционная муфта передает вращение на шпиндель и осуществляет реверс;
- Гидравлический тормоз шпинделя;
- Закаленные шлифованные шестерни передней бабки и коробки подач;
- Независимая автоматическая подача верхней каретки суппорта позволяет легко точить конические поверхности любой конусности;
- Привод быстрого хода суппорта со скоростью перемещений 3740 мм/мин в продольном направлении и 1870 мм/мин в поперечном направлении и 935 мм/мин верхней каретки суппорта;
- Мощная задняя бабка с пинолью диметром 160 мм и ходом 300 мм дает широкие возможности по обработке заготовок осевым инструментом (сверла, развертки).
- Редуктор хода пиноли задней бабки с передаточным отношением 1:20;
- Автоматическая система смазки направляющих и ходовых винтов;
- Перегрузочная муфта ходового винта;
- Система подачи СОЖ в зону резания;
- Современный аналог советских станков ДИП-500, 1М65.
Комплектация
- 4-кулачковый токарный патрон Ø1000 мм;
- Люнет неподвижный Ø50-470 мм;
- Система подачи СОЖ;
- Станочный светильник;
- Упорный центр метрический 80 мм (1:20);
- Защитный кожух токарного патрона;
- Комплект обслуживающего инструмента;
- Руководство по эксплуатации на русском языке.
| Диаметр обработки над станиной, мм | 1000 |
| Диаметр обработки над суппортом, мм | 630 |
| Межцентровое расстояние, мм | 6000 |
| Ширина станины, мм | 755 |
| Максимальный вес обрабатываемой заготовки, кг | 6000 |
| Число оборотов шпинделя (вперед/назад), об/мин | 3,15 - 315 / 4,5 - 390 |
| Количество скоростей шпинделя (вперед/назад), шт | 21 / 12 |
| Проходное отверстие шпинделя, мм | 130 (опция: 160) |
| Фланец шпинделя | A2-15 (DIN 55026, ISO 702/I) |
| Внутренний конус шпинделя, мм | метрический 140 (1:20) |
| Диаметр шпинделя в передней опоре, мм | 200 |
| Максимальный крутящий момент шпинделя, Нм | 10500 |
| Продольная подача (56 подач), мм/об | 0,1 - 12 |
| Поперечная подача (56 подач), мм/об | 0,05 - 6 |
| Подача верхней каретки суппорта (56 подач), мм/об | 0,025 - 3 |
| Быстрый ход в продольном направлении, мм/мин | 3740 |
| Быстрый ход в поперечном направлении, мм/мин | 1870 |
| Быстрый ход верхней каретки суппорта, мм/мин | 935 |
| Пределы шага нарезаемых метрических резьб (44 шага), мм | 1 - 120 |
| Пределы шага нарезаемых дюймовых резьб (31 шаг), ниток/дюйм | 28 - 1/4 |
| Пределы шага нарезаемых модульных резьб (45 шагов) | модуль 0,5 - 60 |
| Пределы шага нарезаемых питчевых резьб (38 шагов) | 56 - 1/2 DP |
| Размер державки резца, мм | 45 х 45 |
| Угол поворота верхней каретки суппорта, град | ± 90° |
| Ход верхней каретки суппорта, мм | 300 |
| Ход поперечной каретки суппорта, мм | 580 |
| Конус шпинделя задней бабки, мм | метрический 80 (1:20) |
| Диаметр пиноли задней бабки, мм | 160 (опция: 200) |
| Ход пиноли задней бабки, мм | 300 |
| Энергопотребление, В/Гц | 380/50 |
| Мощность двигателя шпинделя, кВт | 22 (опция: 30) |
| Общая потребляемая мощность | 30 |
| Габаритные размеры (ДxШxВ), мм | 8950x1855x1890 |
| Вес станка, кг | 13700 |
