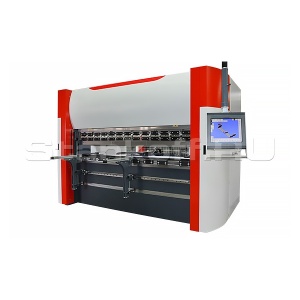

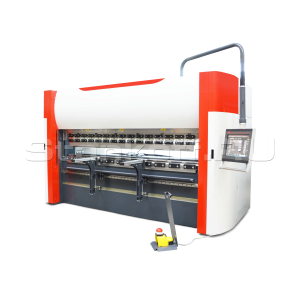

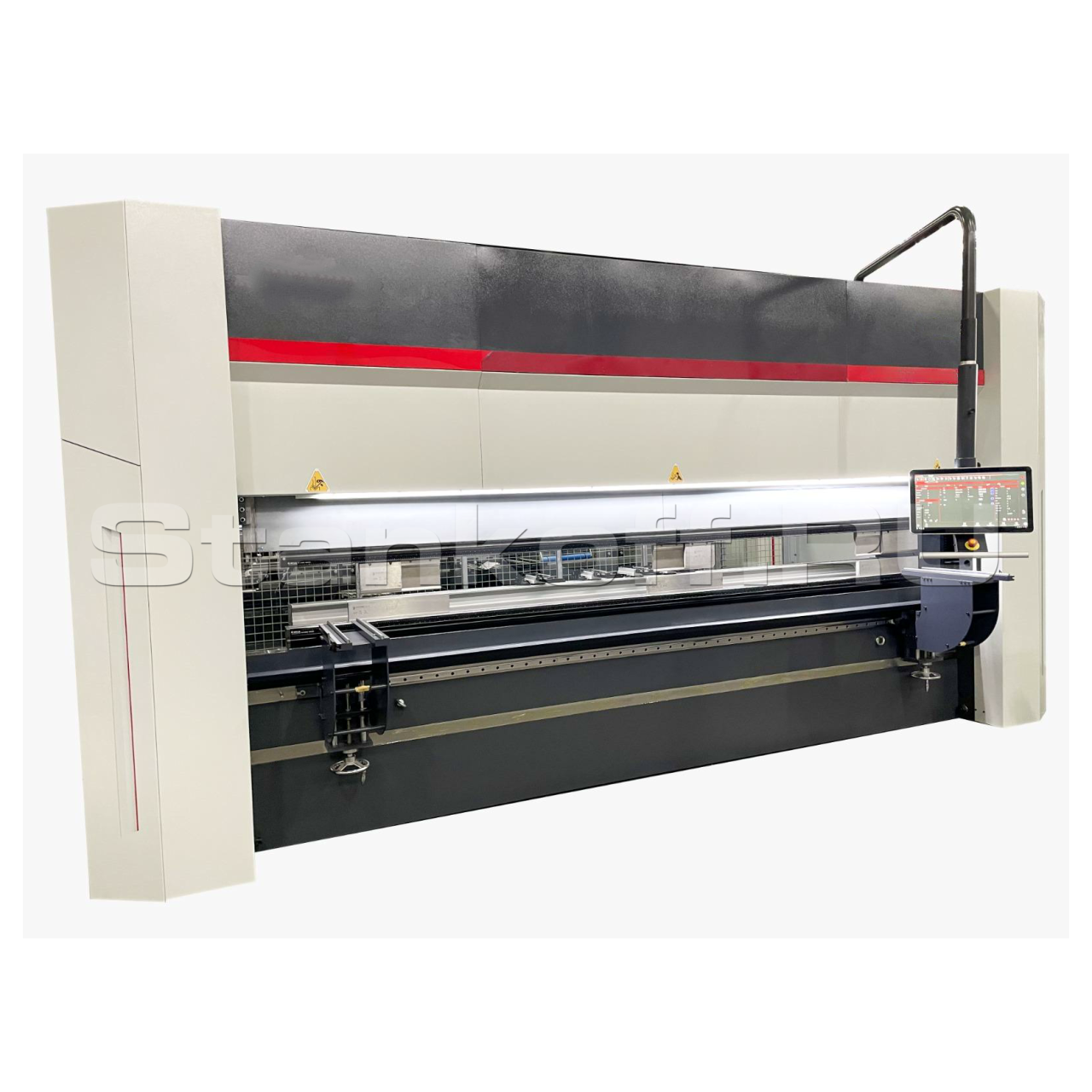

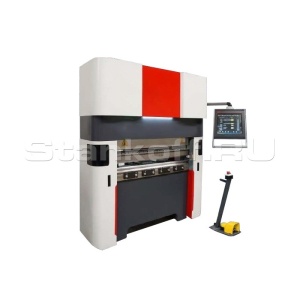

Электромеханический листогибочный пресс с ЧПУ DDM 20040 4 axis

Контакты

Альберт

+7 (995) 888-07-13

Детальное описание

Электромеханический листогибочный пресс DDM SERVO является настоящей инновацией для металлообрабатывающих предприятий малого и среднего звена. DDM это синхронизированный листогибочный пресс с 2D ЧПУ, который предполагает легкость в использовании, быстрое и простое программирование, легкость в запуске станка, автоматическое вычисление угла гиба, усилия и позиционирования задней оси. Эти функции обеспечивают оборудованию большую популярность среди пользователей станков.

Принцип работы

Усилие гибки листогибочного пресса обеспечивается посредством двух синхронизированных серводвигателей, которые передают усилие при помощи специальных ременных передач. Во время перемещения верхней балки сервоприводы наматывают ремень на ведущий шкив и тем самым передают усилие гибки. Возвратное движение осуществляется за счет разжатия пружин, расположенных с обеих сторон станка. После этого серводвигатели начинают разматывать ремень и пружины прижимают верхнюю балку в положение верхней "нулевой" точки, заданной программой.

Особенности

Энергосбережение: потребление энергии на 50% меньше по сравнению с гидравлическими прессами;
Производительность: сокращение длительности производственного цикла в среднем на 30% и снижение времени переналадки;
Качество продукции: Стабильно высокая точность гибки благодаря жесткой О-образной рамной конструкции, а также использованию серводвигателей и усовершенствованной системы инструмента;
Сокращение эксплуатационных расходов: существенно меньше компонентов с ограниченным ресурсом по сравнению с гидравлическим прессом.

Преимущества

Высокая точность работы, ход ползуна осуществляться путем ременного механизма и синхронизируется при помощи ЧПУ;
Производит больше деталей за единицу времени и, как следствие, позволяет выполнить больше заказов;
Система ременного привода с управлением серво двигателей обеспечивает высокую скорость, мощность и равномерное усилие гибки по всей длине линии сгиба, гарантируя практически полное отсутствие прогиба ползуна и стола;
Высокая повторяемость гибов из-за отсутствия нагрева масла;
Производственные издержки сводятся к минимуму;
Y1, Y2, X, R управляемые оси в стандартной комплектации;
Параллельность верхней и нижней балки обеспечивается ременным приводом;
Автоматическая индексация движения по управляемым осям;
Нет необходимости Системе антипрогиба, но есть возможность корректировки стола при помощи ексентриков (опция);
Esa 840 с 2D графикой;
Работа в автоматическом, полуавтоматическом и ручном режиме;
Автоматическая регулировка гибочного усилия;
Автоматическая регулировка рабочего хода для гибки под требуемым углом;
Программируемая скорость опускания гибочной балки и скорость хода упоров;
Расчет последовательности гибки.

Конструктивные особенности

Крепление

Европейское крепление типа Amada Promecan.

Привод задних упоров

Привод задних упоров, X и R оси.

ЧПУ ESA 840

Полнофункциональный ЧПУ, разработанный для управления машинами до 6 осей с превосходной производительностью.
Оборудован подключением Ethercat для полной цифровой работы.
Большой 15-дюймовый цветной TFT ЖК-экран HD Touch Glass обеспечивает оптимальную эргономику для пользователя благодаря полной и интуитивной HMI.
Особенности:
• 15-дюймовый TFT ЖК-экран HD GlassOnly цветной экран;
• Для всех приложений до 6 осей;
• Эргономичный и простой в использовании HMI;
• 32 + 32 I/O с встроенным ПЛК;
• 2 порта Ethernet;
• 2 последовательных порта RS-232;
• 2 USB 2.0 порта;
• 4 аналоговых входа + 2 аналоговых выхода;
• 1 порт CANopen.

Педаль аварийной остановки

Дистанционная педаль управления с кнопкой аварийной остановки.

О-образная станина

Конструкция является более жесткой по сравнению с С-образной и исключает деформацию при высоких нагрузках, что позволяет получить более точные результаты.

Габариты

Стандартная комплектация

Механический зажим верхнего и нижнего инструмента типа Amada Promecan;
Привод задних упоров X-R оси;
Дистанционная педаль управления с кнопкой аварийного останова;
Чпу Esa 840 2D;
Память программ;
Линейный привод задних упоров;
Линейные датчики осей;
Пальцы заднего упора, регулируемые до точности 0.01мм;
Перемещаемые консоли передней поддержки;
Электрическая панель с системой охлаждения Siemens, Retail;
Серво двигатели LENZE;
Руководство по эксплуатации (на русском языке).

Дополнительные опции

Количество осей на тыльных упорах (X, R, Z1, Z2);
Чпу Delem 69T Delem 66T ESA 875;
Гидравлическая система крепления инструмента Wila;
Световое ограждение согласно требованиям;
Лазерная защита рук оператора;
Гибочный инструмент Eurostamp.

Длина гибки, мм	4080
Усилие, т	200
Скорость спуска, мм/с	75
Скорость гибки, мм/с	20
Скорость возврата, мм/с	75
Рабочий ход (без инструмента), мм	300
Раскрытие (без креплений), мм	590
Мощность мотора, кВт	22
Габариты станка (ДхШхВ), мм	5740х2130х3020
Вес, кг	13000
