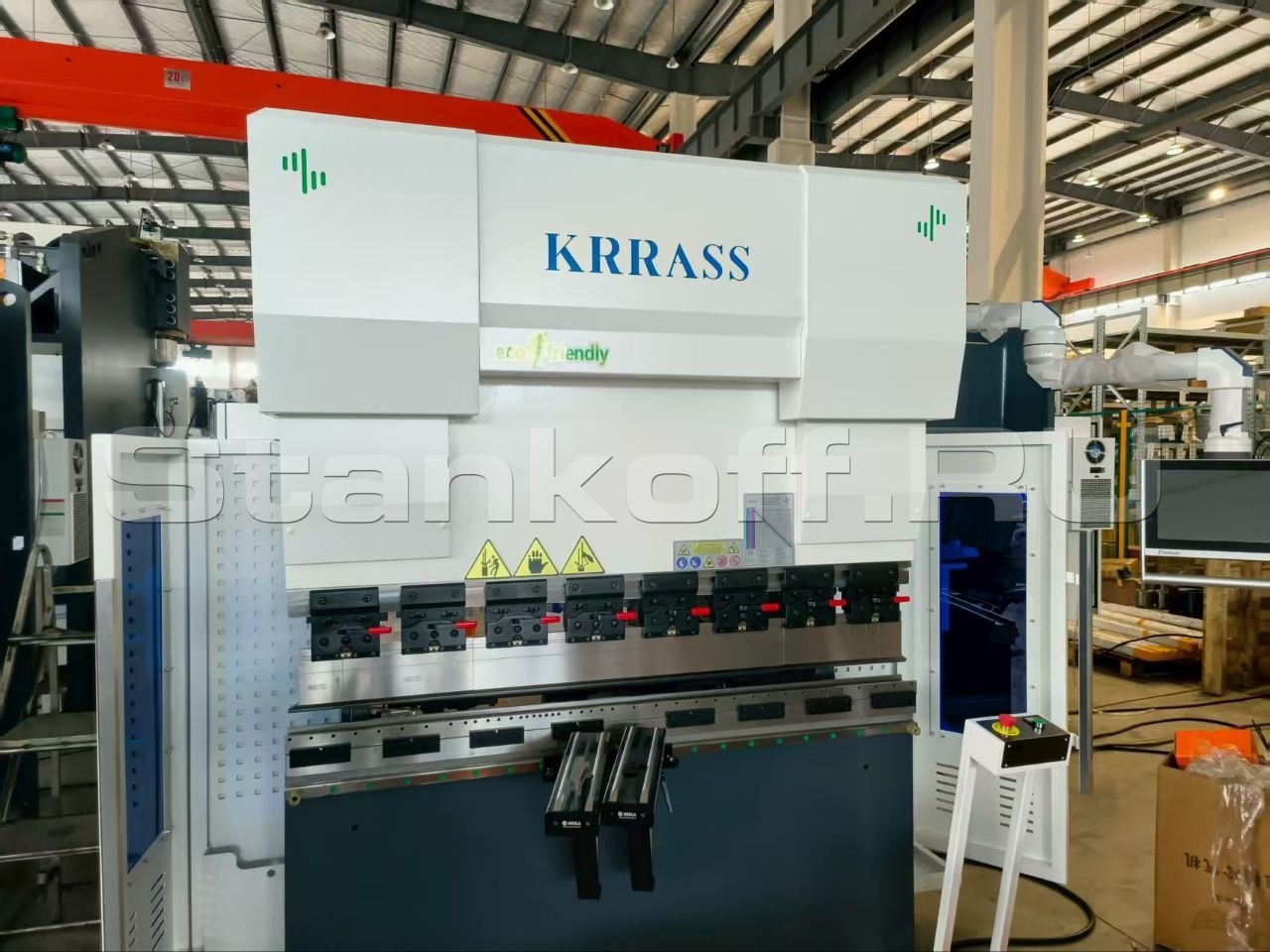

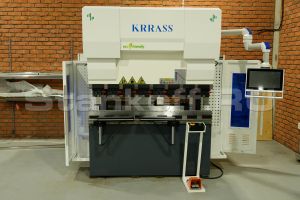

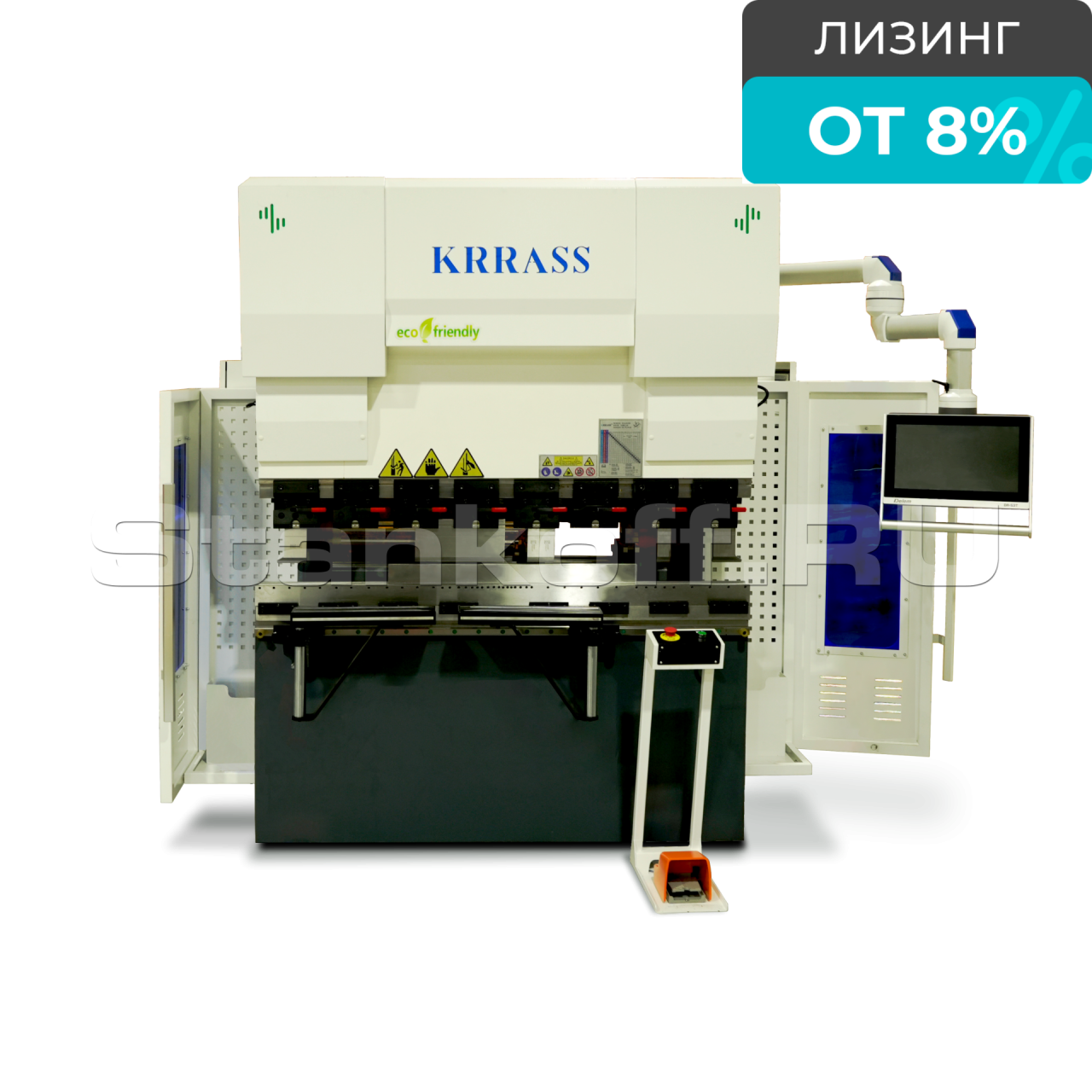

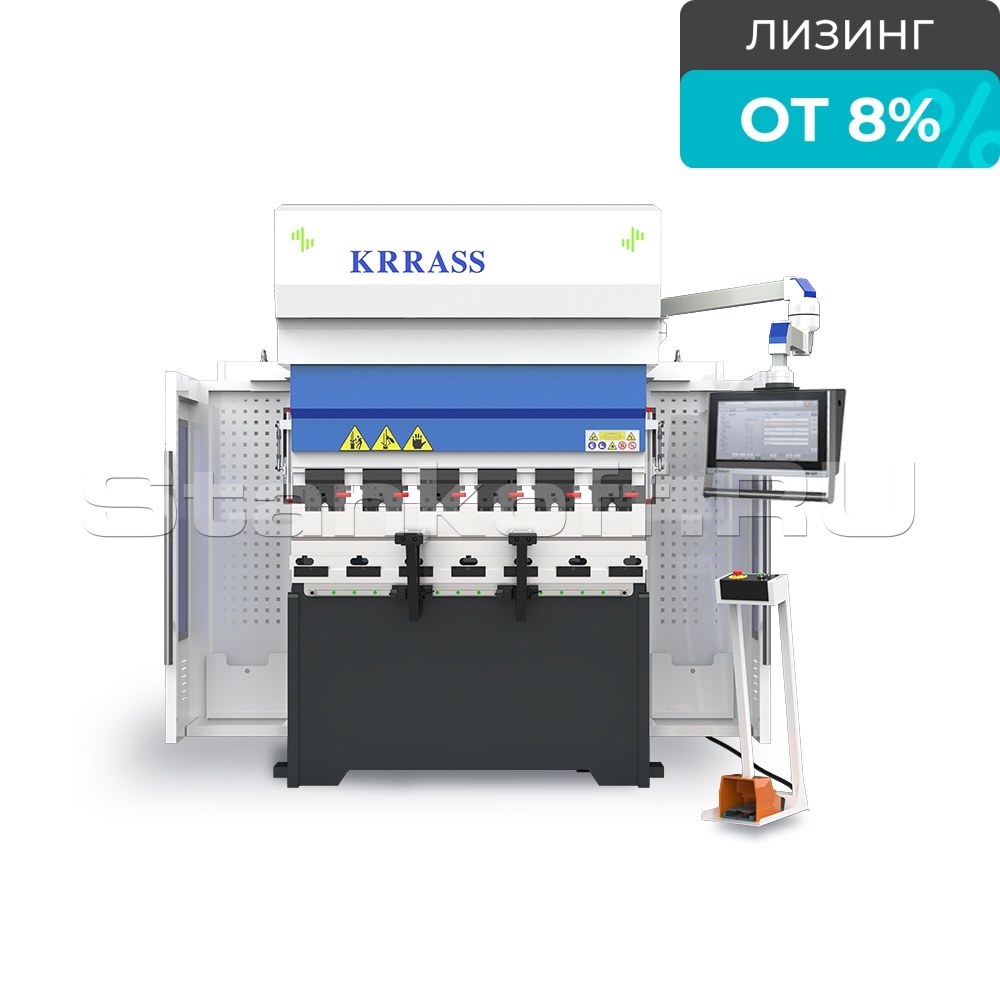

Электрический листогибочный пресс EPP 50/1650 6 axis

Станина

• Изготавливается с применением автоматизированной сварки, включая сварочные аппараты и роботов. После сварки проводится процесс снятия остаточных напряжений с помощью вибрационной обработки.

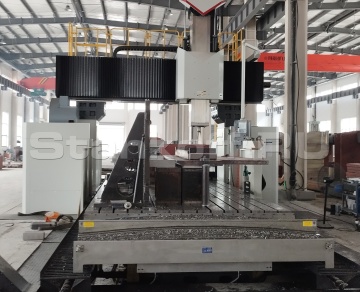

• Для обеспечения высокой точности вся станина проходит механообработку на 5-осевых станках с ЧПУ, где фрезеруются опорные поверхности и монтажные отверстия.
• Благодаря этим технологическим процессам достигается высокая геометрическая стабильность конструкции, что гарантирует долговечность и надежность станка в эксплуатации.

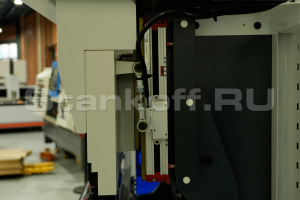

Система позиционирования ползуна – Y1, Y2

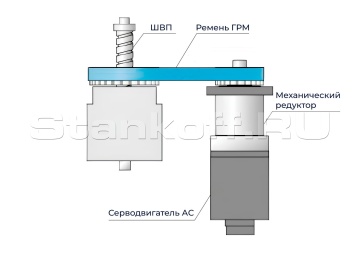

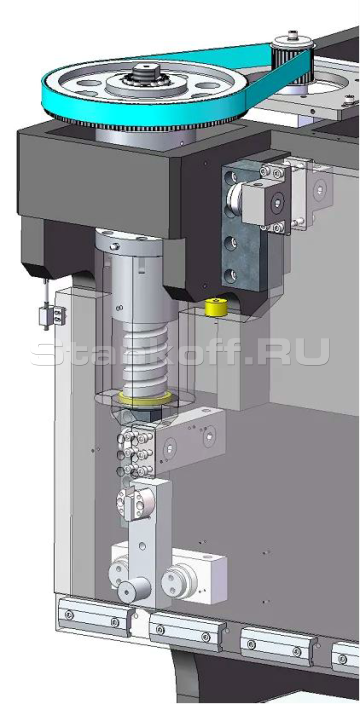

Пресс разработан и изготовлен с применением новейших технологий компании KRRASS. Он оснащен передовой системой чисто электрического управления, которая напрямую приводит в движение прецизионную шарико-винтовую пару для перемещения вверх и вниз (ось Y) через редуктор серводвигателя. Управление осуществляется посредством решетчатой линейки, обеспечивая синхронную работу левой и правой сторон ползуна.

Система привода

• Простота и надежность – прямая передача упрощает сборку и повышает надежность.
• Низкий уровень шума – отсутствие дополнительных механических узлов снижает шум при работе.
• Меньше деталей – ниже вероятность поломок – исключена необходимость в механизме синхронизации и компонентах шпиндельного узла.
• Высокая скорость и эффективность – шпиндель с частотой 4000 об/мин работает быстрее и экономичнее.
• Быстрый запуск – абсолютный энкодер устраняет необходимость поиска нулевого положения при включении.
• Управление синхронизацией левой и правой сторон ползуна осуществляется с помощью решетчатой линейки.

Увеличенный ход

Возможна гибка глубоких профилей с использованием удлиненного инструмента, а также удобное извлечение деталей с фронтальной стороны станка.
• Глубина зева станка составляет 300 мм, что обеспечивает значительное пространство для гибки;
• Оборудование комплектуется верхним инструментом и матрицами европейского стандарта;
• Высота открытия составляет 470 мм, что является инновационным решением для листогибочных прессов.

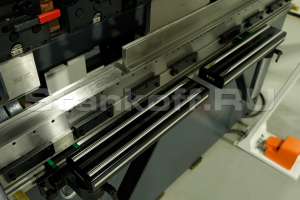

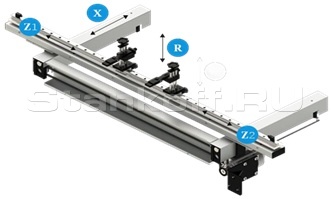

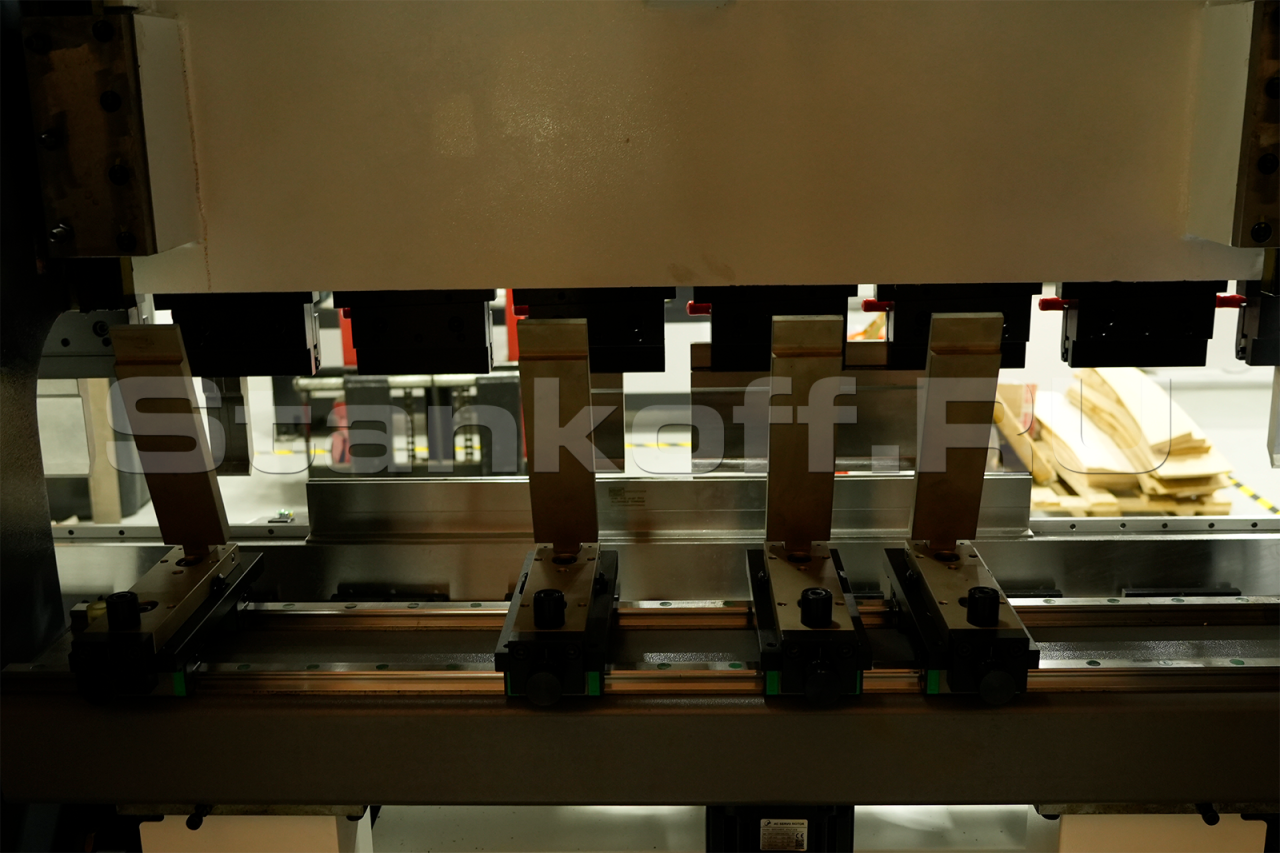

4-х осевой задний упор

Выполнен на прочной конструкции, что гарантирует высокую повторяемость и точность позиционирования осей. ЧПУ-управляемый задний упор автоматически регулирует оси X (глубина) и R (высота), обеспечивая точное позиционирование материала и, как следствие, более высокое качество готовых изделий.
Преимущества:
• Высокая скорость свободного падения;
• Высокая скорость гибки;
• Высокая скорость возврата;
• Минимальный уровень шума;
• Точные сервоуправляемые оси X и R;
• Автоматическая регулировка осей Z1, Z2;
• Высокая скорость перемещения благодаря линейным направляющим HIWIN;
• Приводится в движение серводвигателями и приводами DELTA;
• Полный комплект прижимных пальцев на двойной линейной направляющей;
• Скорость оси X до 800 мм/с, точность – до 0,01 мм.

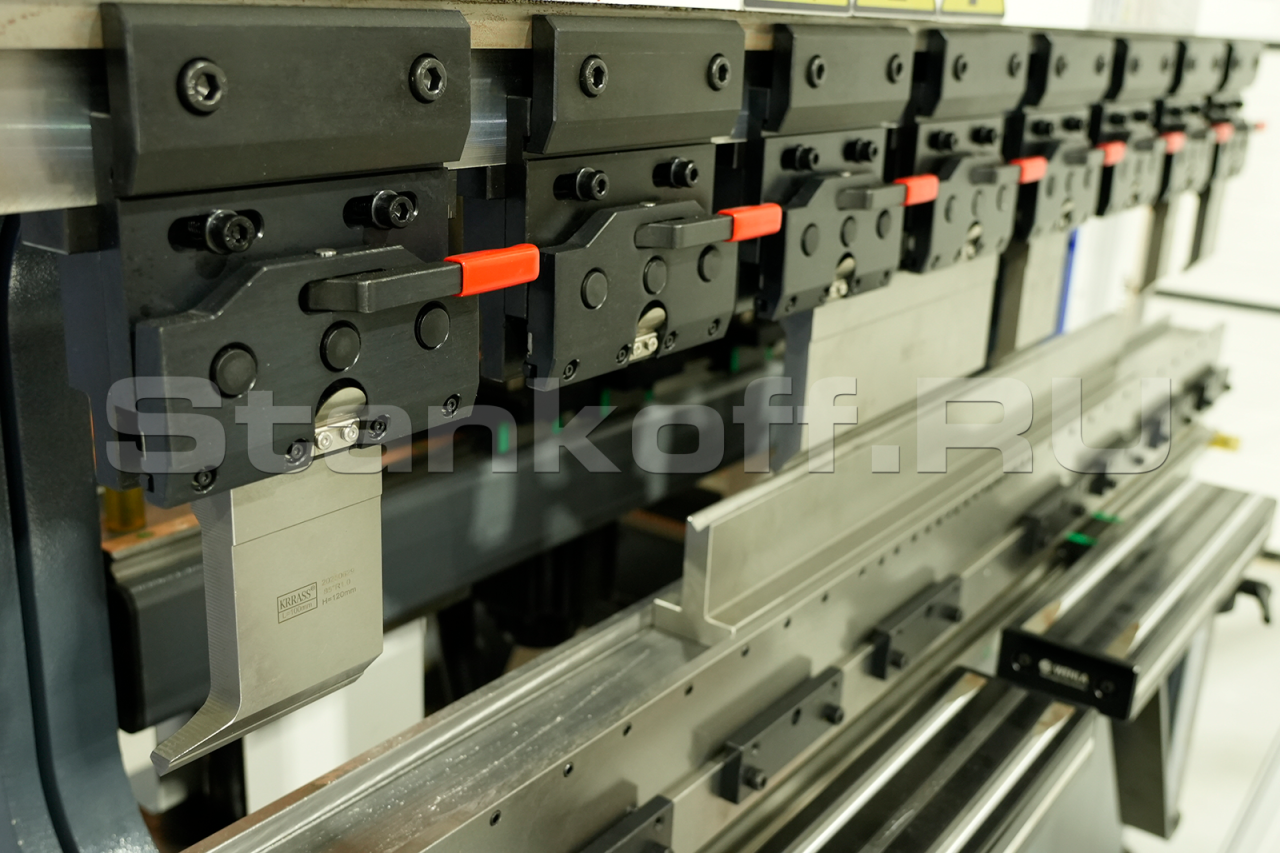

Система быстрой замены инструмента Speed Grip

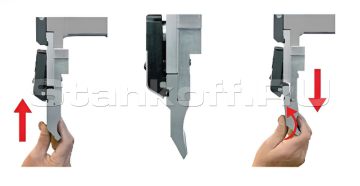

Система быстрой замены инструмента "Speed Grip" сокращает время на смену инструмента на 80% по сравнению с традиционными системами.
Преимущества:
• Вертикальная и горизонтальная смена инструмента;
• Возможность крепления как цельного так и сегментного инструмента.

Полный электропривод

Электрический листогибочный пресс работает на 100% за счёт электрической энергии, в отличие от традиционных гидравлических и гибридных прессов. Это означает отсутствие гидравлического масла, управляющих клапанов и задержек в рабочих циклах.
Преимущества:
• Упрощённое обслуживание;
• Повышенная на 30% производительность;
• Экономия энергии до 50% по сравнению с гидравлическими прессами;
• Скорость выше на 30%, сокращённое время отклика;
• Экологичность: работает на 100% электрической энергии, без гидравлического масла;
• Высокая производительность: быстрая смена направления, минимальные затраты на обслуживание;
• Продвинутая гибка с высокой точностью и надёжностью;
• Тихая работа, комфортные условия эксплуатации.

Система ЧПУ SCS 800

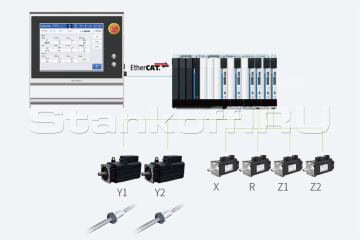

Высокопроизводительный программируемый контроллер с реальным временем обработки и высокой масштабируемостью. Он обеспечивает гибкую автоматическую связь и расширение процесса гибки, повышая производственную эффективность и интеллектуальное управление, а также поддерживает высокоскоростную передачу данных через EtherCAT. Шестиосевое управление и автоматическое регулирование позволяют оптимизировать параметры гибки в процессе работы, обеспечивая плавный переход между быстрым опусканием и рабочим движением. Каждое действие процесса контролируется с высокой точностью. Совместимость с модулями расширения ввода-вывода с различными характеристиками позволяет реализовать дополнительные функции по запросу клиента.

Особенности:
• Высокоскоростное управление в реальном времени через EtherCAT;
• Поддержка расширений для вторичной разработки в соответствии с потребностями заказчика и доступностью библиотеки форм;
• Интегрированное управление роботом, дисплей и система управления ЧПУ, стандартная конфигурация — 6+1 осей;
• Используется высокочувствительный промышленный емкостной сенсорный экран;
• Экран имеет два варианта: ST и CT (настраиваемый логотип или стиль экрана);
• 18,5-дюймовый ЖК-дисплей с разрешением 1920x1080, адаптированный для промышленной эксплуатации;
• Саморазработанная и настраиваемая промышленная плата уровня EMC4, которая обеспечивает стабильную и надежную работу;
• Интегрированы функции: кнопка аварийной остановки, кнопка запуска двигателя, USB-интерфейс (для захвата экрана, обновления программного обеспечения и т.д.), зуммер, опциональное ручное колесо для электроинструмента;
• Русифицированное программное обеспечение.

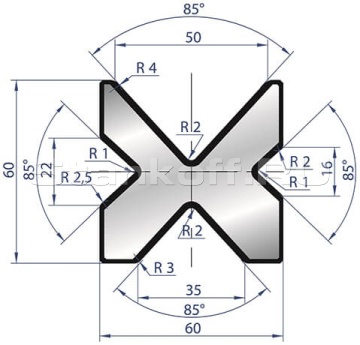

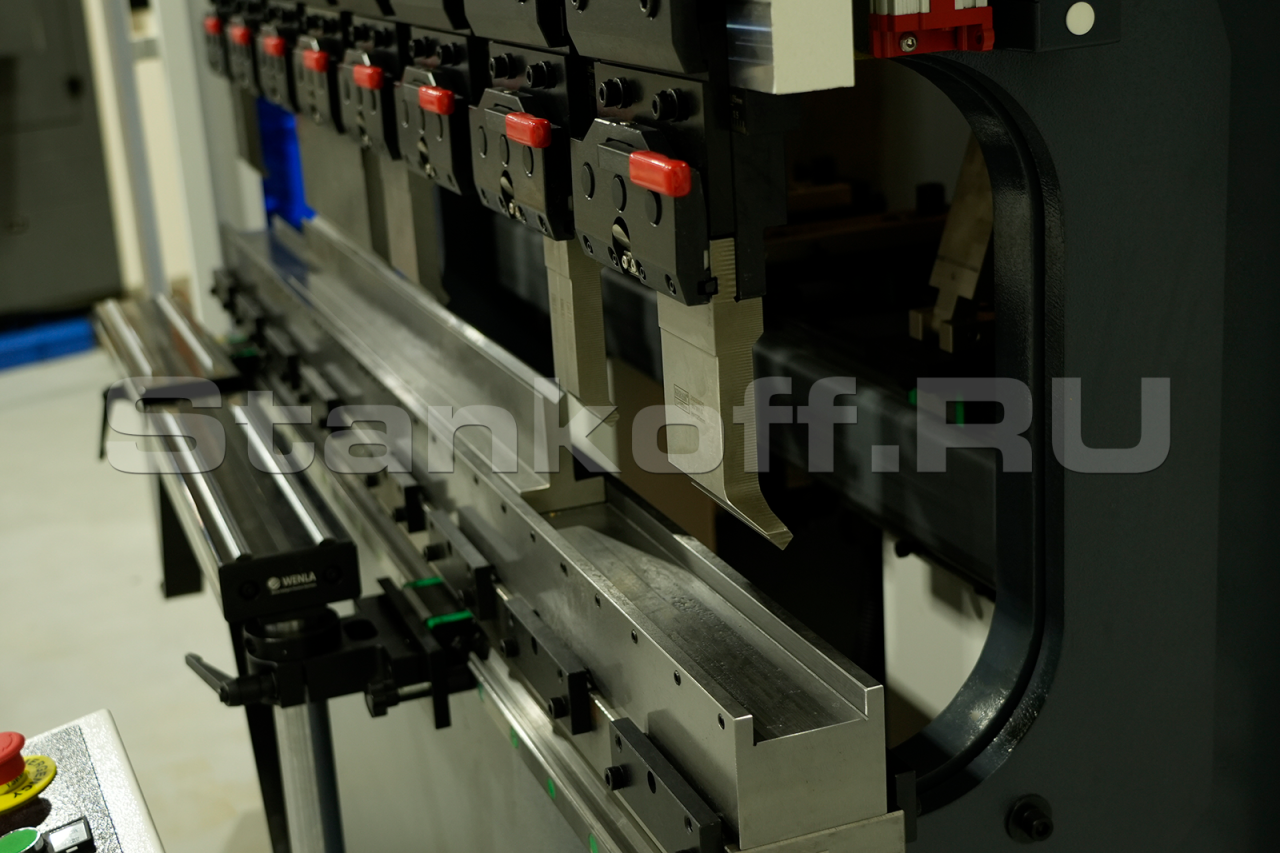

Матрица типа Amada Promecam

На данной матрице возможна гибка листового металла различной толщины при повороте ручьев матрицы. Данный станок оснащён матрицей формата X с 4-мя ручейками.

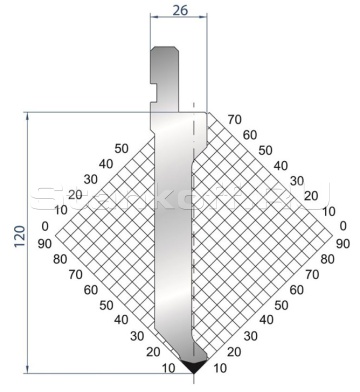

Пуансон типа Amada Promecam

Пуансон изготавливается из высококачественной инструментальной стали, которая обеспечивает долгий срок службы и высокую точность гибки. Такая сталь обычно обладает высокой износостойкостью и способностью выдерживать большие механические нагрузки. Имеет V-образную форму.

Система бомбирования

Система ЧПУ позволяет компенсировать деформации балки во время гибки, обеспечивая равномерность угла по всей длине заготовки.
Преимущества:
• Легкая реверсивность инструмента благодаря симметричной адаптации
• Быстрозажимное крепление матриц
• Подходит для матриц 4-V и одиночных V-образных матриц

Система защиты безопасности

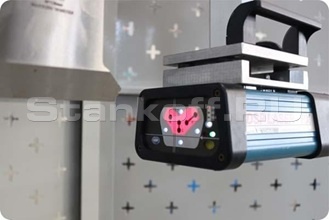

Система DSP генерирует видимую лазерную защиту, соответствующую нормам EN12622. Лазерный луч защищает оператора пресс-тормоза от опасности быть зажатым между верхним и нижним инструментом.
Преимущества:
• Самые передовые лазерные системы;
• Функция гибки деталей с коробчатым профилем;
• Инновационный шаблон защиты инструмента и ограждения;
• Полностью контролируемая ножным педалью операция;
• Автоматическое выравнивание для автоматической гибки и обнаружения стенок короба;
• Сертифицировано CE;
• Запатентованный контроль процесса Type 4;
• Поддержка "безопасного освобождения" без повреждений в случае столкновения.
