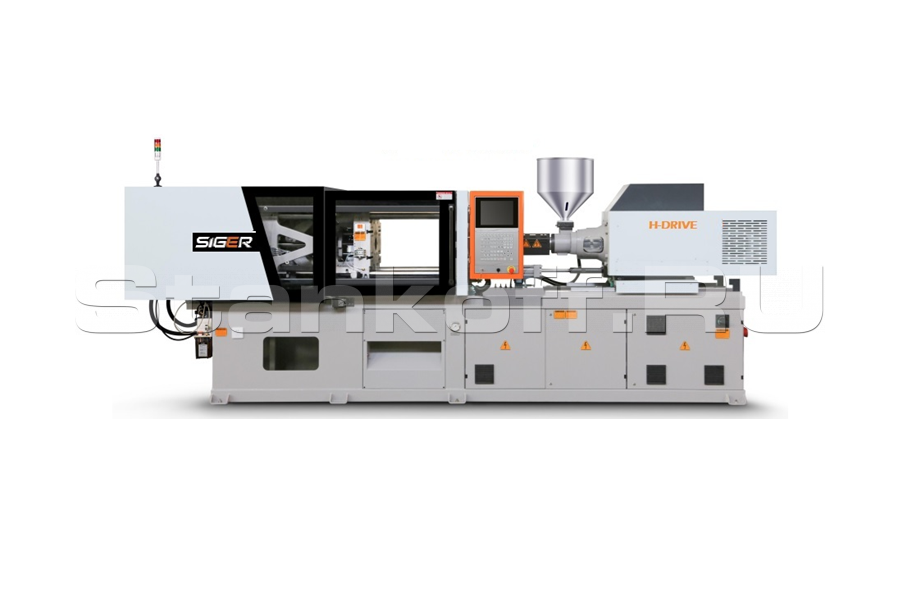

Термопластавтомат SIGER H-Drive 270 S263M
+7 (800) 5555-770
Детальное описание
Термопластавтомат с усиленным смыканием в 2700 кН — это высокоэффективное и экономичное оборудование, сочетающее в себе преимущества гидравлических и электрических систем.
Основные характеристики серии H-Drive включают в себя:
• Энергосбережение. Благодаря гибридной системе управления потребляется значительно меньше энергии по сравнению с традиционными моделями. Экономия может достигать от 20% до 80%;
• Высокая производительность. Оборудование оснащено высокоскоростными и точными сервоприводами, что позволяет осуществлять быстрый и точный впрыск пластика, повышая производительность и качество продукции. Возможность проливать изделия с толщиной стенки 0,4 мм за счет скорости впрыска до 300 мм/с;
• Стабильность и надёжность. Система управления и высококачественные компоненты обеспечивают стабильную работу оборудования с минимальными простоями и требованиями к техническому обслуживанию;
• Гибкость и адаптивность. Возможность настройки параметров оборудования под конкретные производственные задачи позволяют использовать его для различных отраслей, включая производство автомобильных деталей, медицинских изделий, бытовых товаров и др.;
• Экологичность. Сниженное энергопотребление и уменьшенное количество выбросов, соответствующие стандартам устойчивости, обеспечивают более экологичный подход к производству.
Узел смыкания ТПА Siger H-Drive 270 S263M
Схема подвижной плиты ТПА
Схема раскрытия плит
Габариты ТПА Siger Siger H-Drive 270 S263M
A:2070 B:6210 C:6360 D:2235 E:1514 F:600 G:745 H:445
Компоненты
| Система управления |
TECHMATION (Тайвань) |
| Энкодеры | Heidenhain(Германия) |
| Серводрайверы | TECHMATION (Тайвань) |
| Ремни передачи крутящего момента |
Mitsubishi(Япония) |
| Шарико-винтовые пары | NSK(Япония) |
| Система автоматической смазки | HERG (Япония) |
Конструктивные особенности
Удобство обслуживания
Увеличенное пространство для доступа к толкательной плите обеспечивает удобную установку и извлечение пресс-форм, что сокращает время цикла и повышает общую производительность станка, а ещё облегчает обслуживание системы толкания.
Оптимизированная конструкция плит
Плиты равномерно распределяют нагрузку на пресс-формы в процессе смыкания, тем самым уменьшая износ оснастки. В плиты интегрированы каналы для циркуляции охлаждающей жидкости, что позволяет эффективно контролировать температуру формы и улучшать качество отливок.
Энергоэффективные сервомоторы
Обеспечивают точное управление движением шнека и плунжера, что позволяет достичь высокой точности в дозировании и впрыска материала. Впрыск материала осуществляется напрямую от сервомотора Direct Drive, точность впрыска до 0,001 мм. Сервомоторы потребляют энергию только в момент выполнения операции, что значительно снижает общие энергозатраты по сравнению с традиционными гидравлическими системами.
Увеличенное пространство между тяговыми болтами
Позволяет использовать форму большего размера или размещать больше частей на форме, облегчает доступ для обслуживания, ремонта или замены частей. За счет равномерного распределения усилия уменьшается вероятность деформации изделий при формовке.
Зажимное устройство
Обеспечивает стабильную и надежную фиксацию центральной плиты во время работы станка, значительно повышая точность процесса формовки и качества изготавливаемых изделий.
Обновленная конструкция коленно-рычажного механизма
Подвижная форма и отверстие для штифта на задней пластине не смещаются относительно друг друга, что делает конструкцию более жёсткой. Благодаря увеличенной длине опоры подвижной формы и задней пластины, усилие равномерно распределяется, что повышает точность работы. Кроме того, выталкивающая пластина находится вне подвижной формы, что упрощает процесс разборки и сборки устройства.
Медные втулки
Медные втулки с графитовыми вставками подвижной плиты обладают самосмазывающимися свойствами, высокой износостойкостью, улучшенной теплопроводностью, экологичностью и широким диапазоном рабочих температур.Стандартная комплектация
- Термопластавтомат гибридный (с полностью электрическим сервоприводным узлом впрыска) Siger H-Drive с установленным биметаллическим шнеком и цилиндром для литья стеклонаполненных материалов (до 30% стеклонаполнение);
- Виброопоры;
- Прижимы для крепления форм;
- Лампа аварийной сигнализации;
- Разъем подключения робота Euromap 67;
- Комплект инструментов для обслуживания ТПА;
- Комплект запасных частей;
- Удлиненное сопло в комплекте запасных частей;
- Запасной наконечник шнека в комплекте запасных частей;
- Сменный фильтр системы смазки;
- Шприц для консистентной смазки;
- Комплект руководств по эксплуатации на ТПА и систему управления на русском языке;
- Комплект рекомендаций по обслуживанию ТПА на русском языке.
| Узел впрыска (электрический) | |
| Диаметр шнека, мм | А:36, В:40, С:45 |
| Соотношение длина/диаметр шнека (L/D) | А:23, В:20:8, С:18:5 |
| Объем впрыска, см3 | А:162, В:201, С:254 |
| Масса впрыска (ps), гр | А:147, В:182, С:231 |
| Давление впрыска, МПа | А:260, В:210, С:165 |
| Давление удержания, МПа | А:205, В:166, С:130 |
| Линейная скорость впрыска, мм/с | В:300 |
| Скорость вращения шнека, об/мин | В:300 |
| Ход шнека, мм | В:160 |
| Узел смыкания (гидравлический) | |
| Усиление смыкания, кН | 2700 |
| Открытие пресс-формы, мм | 570 |
| Размер плит, мм | 875х855 |
| Расстояние между колоннами, мм | 610х590 |
| Максимальное раскрытие, мм | 1220 |
| Высота пресс-формы (min-max) | 220–650 |
| Ход толкателя, мм | 160 |
| Усиление толкателя, кН | 77 |
| Общие параметры | |
| Давление гидравлической системы узла смыкания, МПа | 16 |
| Мощность электродвигателей, кВт | 37,7/21,5/36,7 |
| Мощность нагрева, кВТ | 13,5 |
| Количество зон нагрева, шт. | 4+сопло |
| Сухой цикл, с | 4,8 |
| Габариты, м | 6,51х1,52х2,33 |
