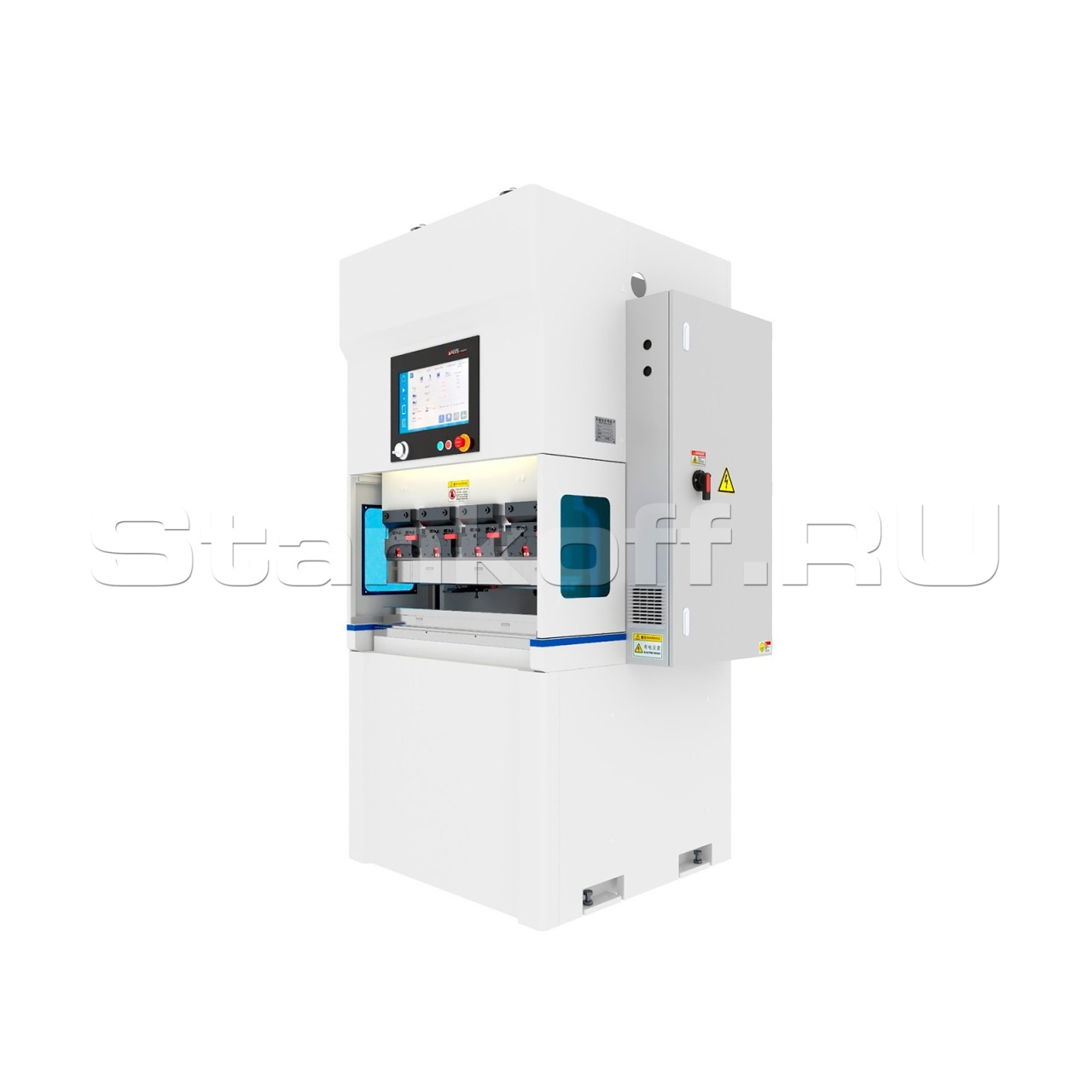

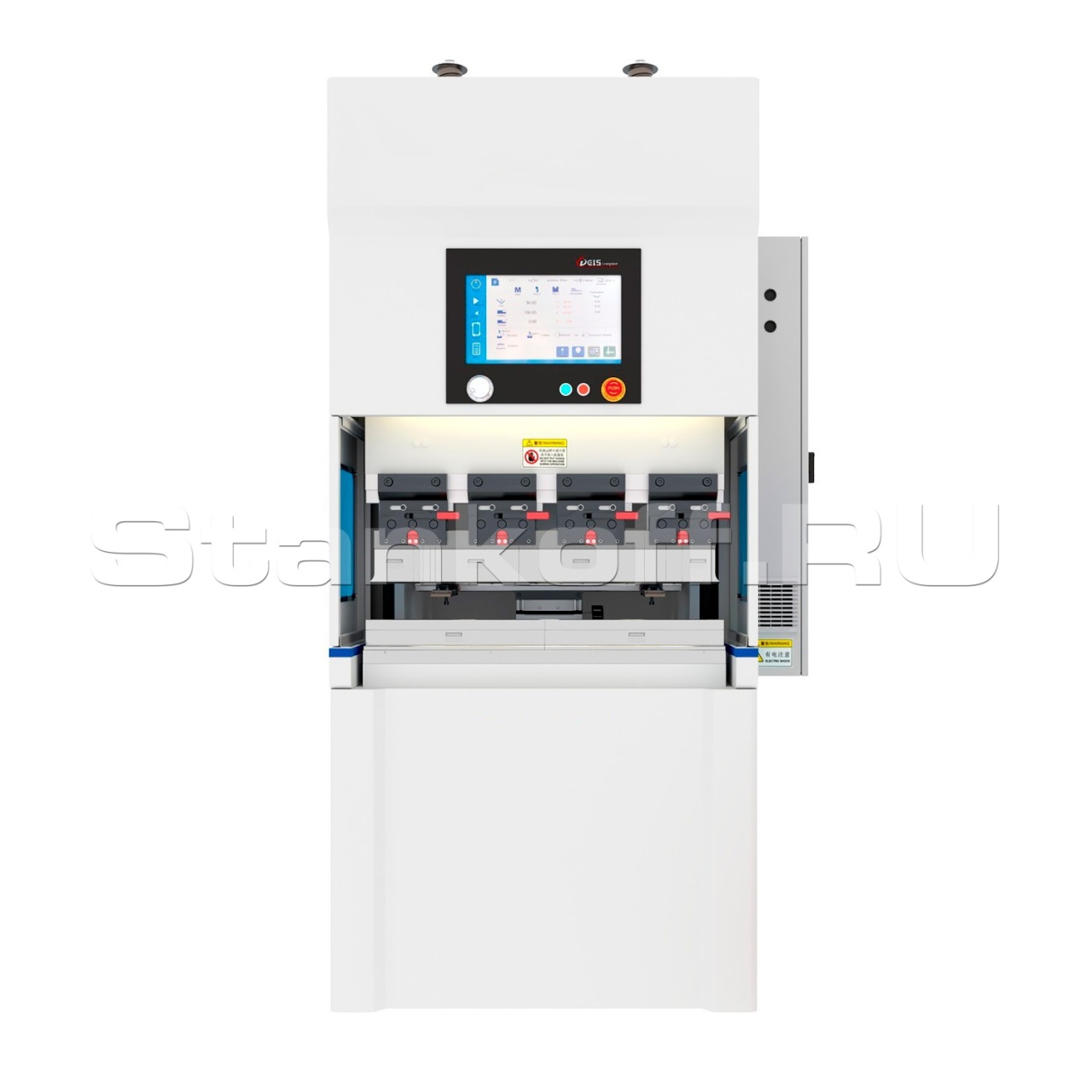

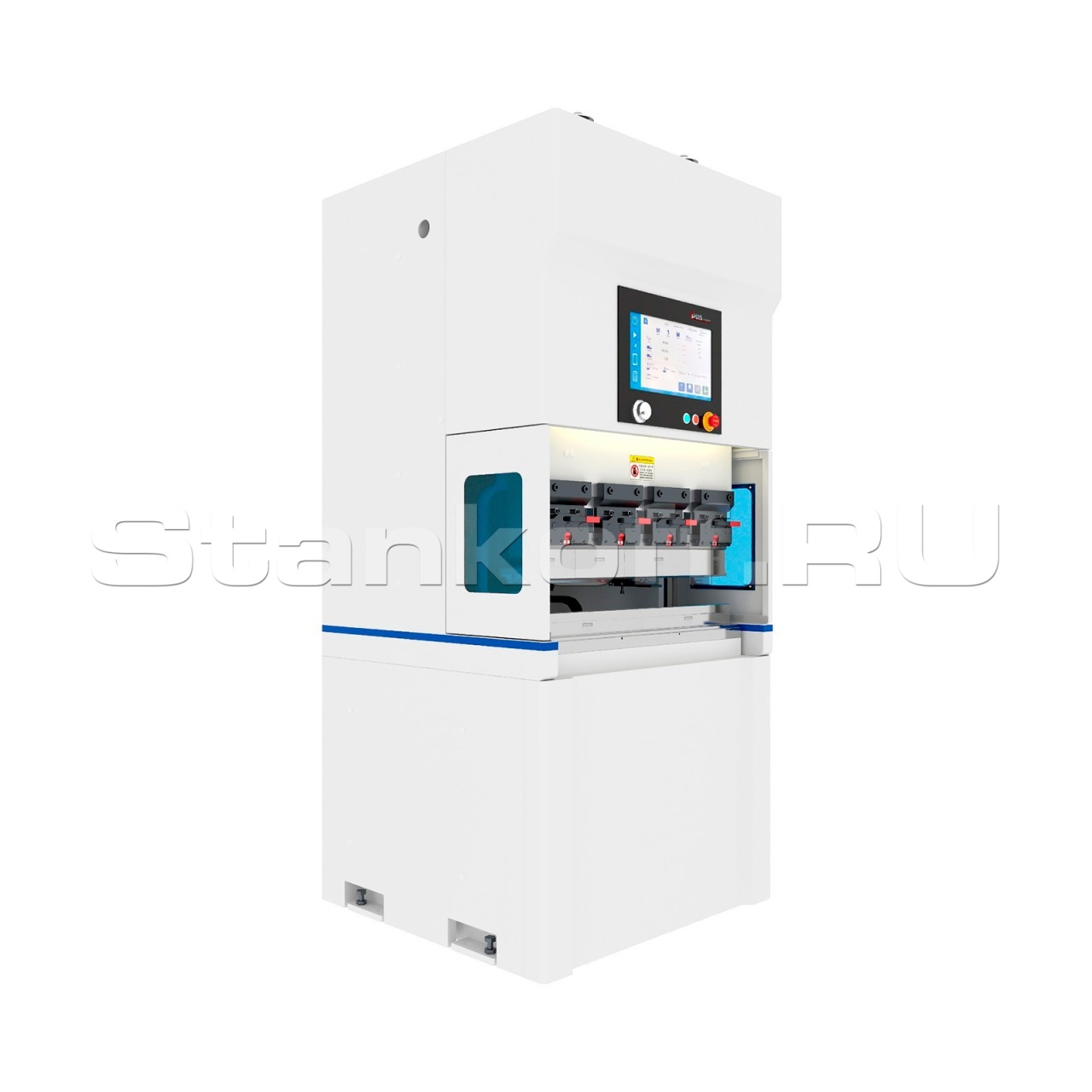

Электромеханический мини гибочный станок FMK 30/1250 4 axis
Контакты
Альберт
+7 (995) 888-07-13
Реклама Рекомендуем предложения
Детальное описание
Электромеханический мини гибочный станок FMK 30/1250 4 axis — это идеальное решение для производства мелких деталей, особенно если у вас ограниченное пространство в цеху или нет необходимости в гибке длинных заготовок. Этот станок позволяет разгрузить более крупные установки (2500 мм, 3000 мм и более) и ускорить процесс производства.
Одним из ключевых преимуществ является отсутствие необходимости в подготовке фундамента, что значительно упрощает установку и запуск оборудования. Благодаря удобному управлению и минимальному времени настройки, станок отлично подходит для работы с широкой номенклатурой изделий, обеспечивая быструю и точную гибку.
Кроме того, для работы на этом оборудовании не требуется длительное обучение оператора — станок интуитивно понятен и готов к использованию практически сразу после установки. В комплекте со станком поставляется гибочный инструмент на всю длину оборудования. Весь поставляемый гибочный инструмент изготовлен из высоколегированной стали 42CrMo4 с глубокой индукционной закалкой рабочих частей на глубиной 4-5 мм до твердости 55-58 HRC и пескоструйной обработкой.
Кроме того, для работы на этом оборудовании не требуется длительное обучение оператора — станок интуитивно понятен и готов к использованию практически сразу после установки. В комплекте со станком поставляется гибочный инструмент на всю длину оборудования. Весь поставляемый гибочный инструмент изготовлен из высоколегированной стали 42CrMo4 с глубокой индукционной закалкой рабочих частей на глубиной 4-5 мм до твердости 55-58 HRC и пескоструйной обработкой.
| Главный двигатель | EasyCAT(Китай) |
| Линейные направляющие | Hiwin (Тайвань) |
| Подшипники | NSK (Япония) |
| Электронные компоненты | SCHNEIDER (Германия) |
| Масляный насос | Rexroth (Германия) |

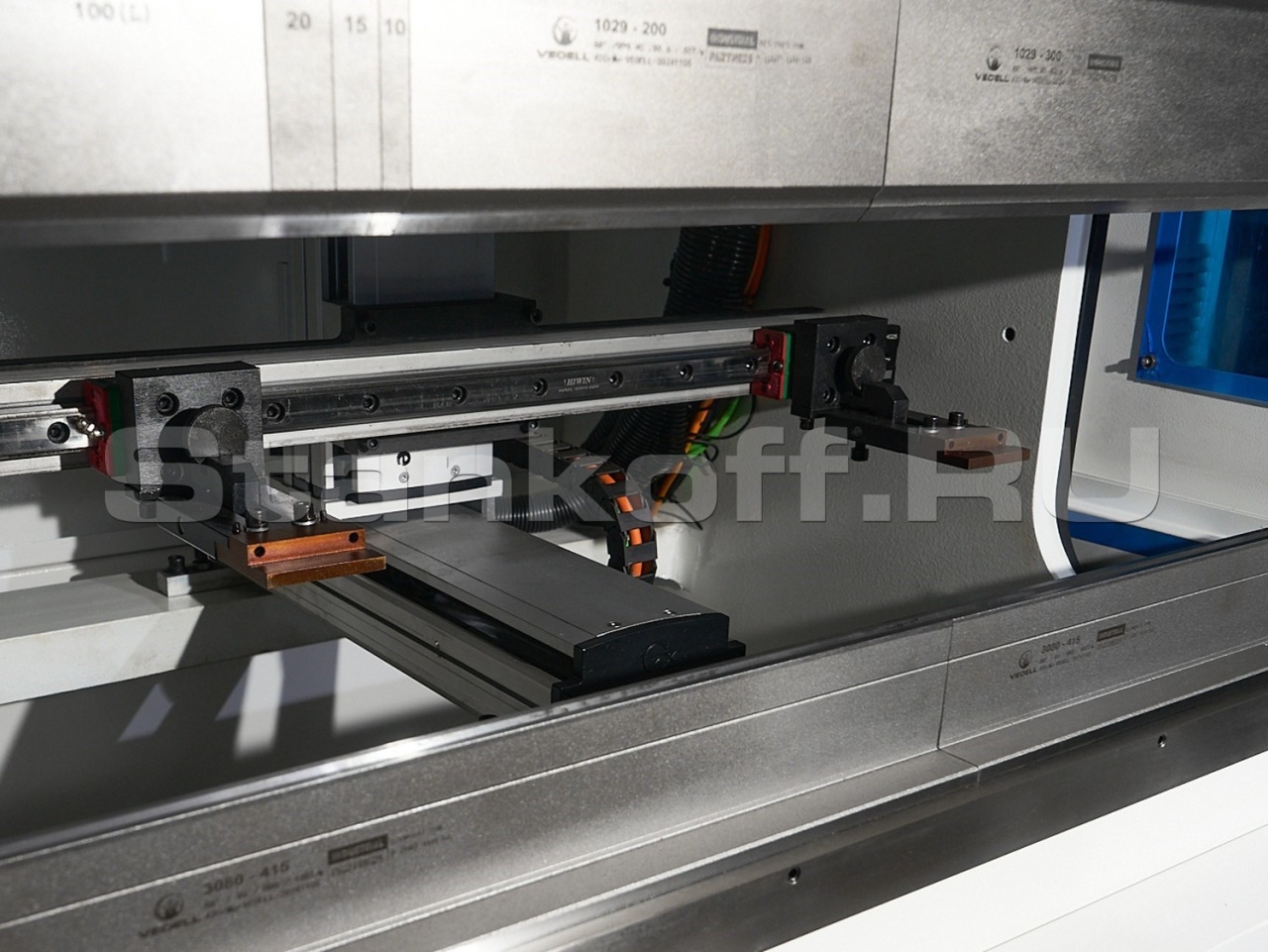

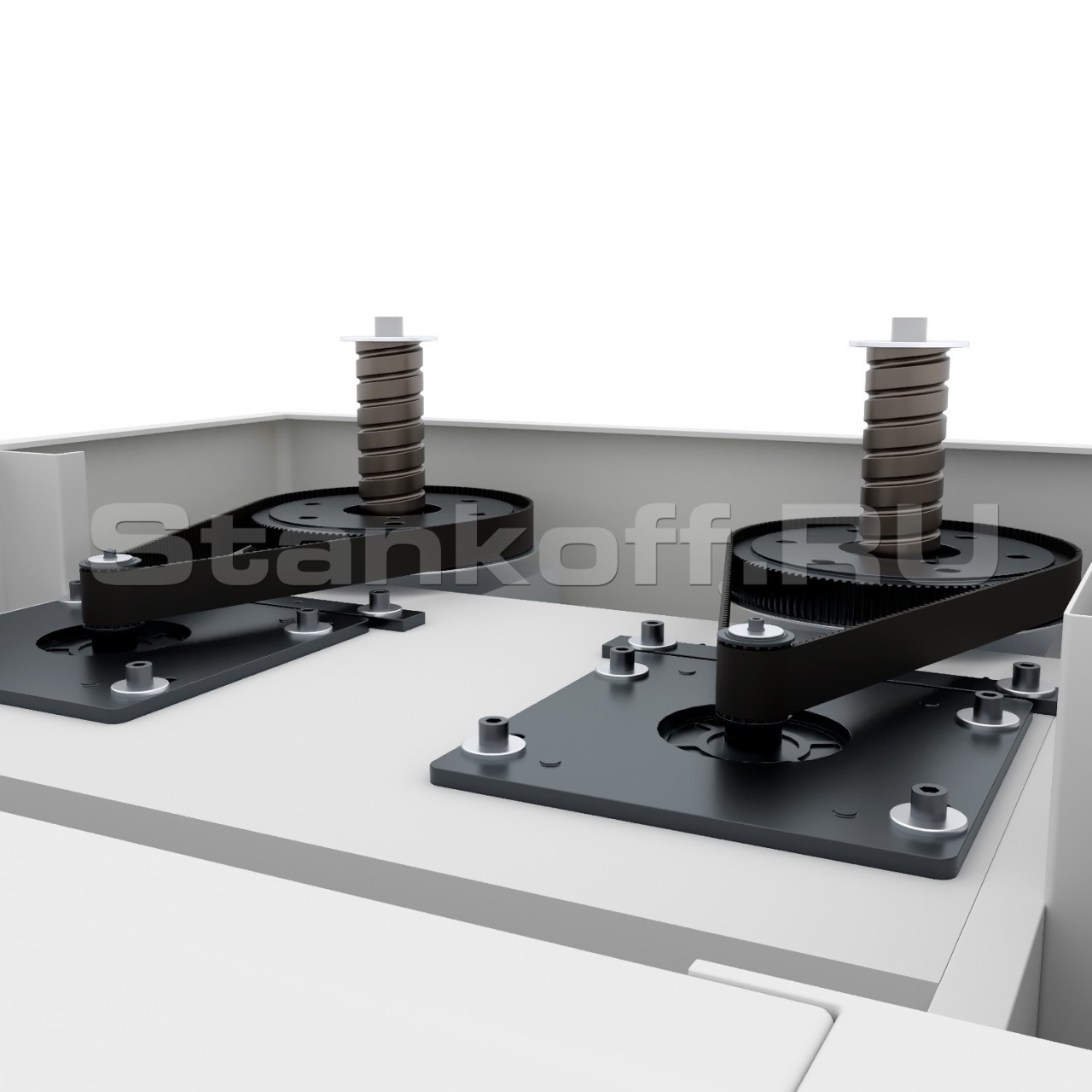

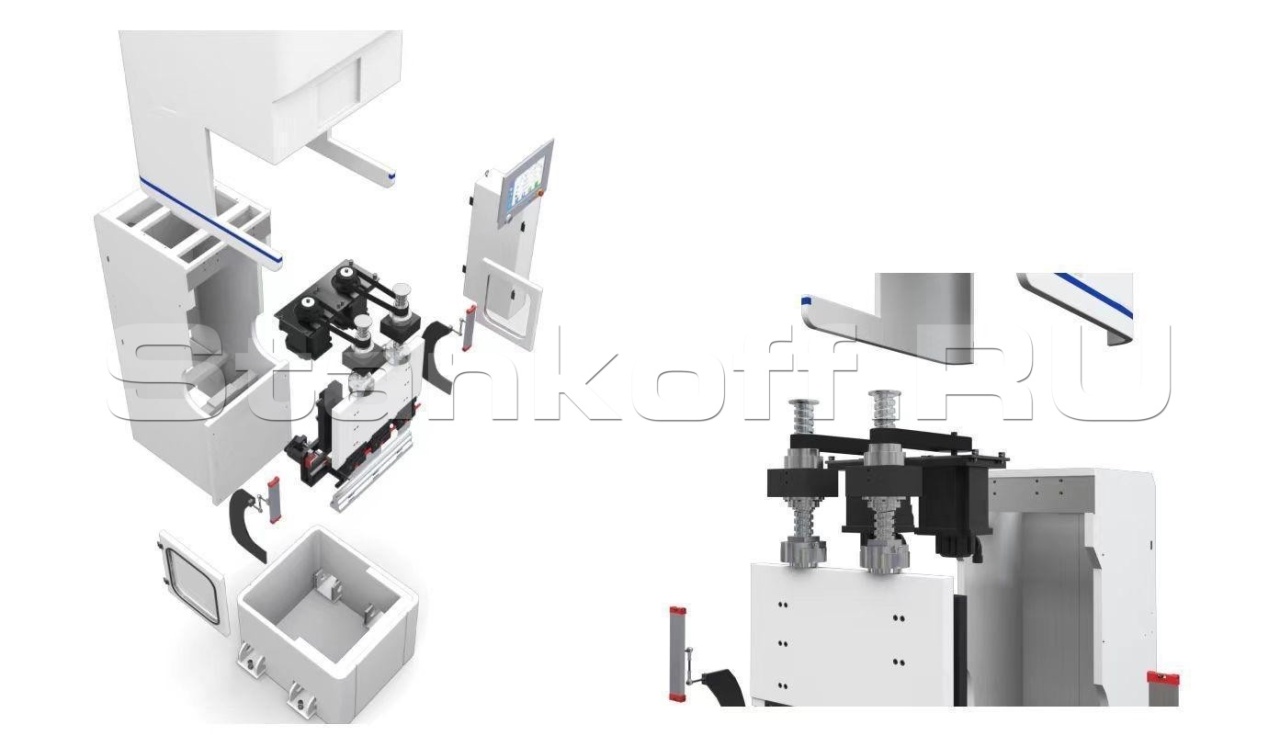

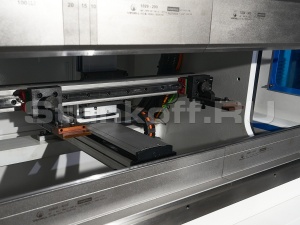

Конструкция станка
Конструктивные особенности
Пуансон AP 1310 85° H115 R0,8
Один из наиболее востребованных инструментов для гибочных станков. Благодаря продуманной геометрии, глубокому вырезу, рабочей высоте H115 и тонкому носику, этот пуансон идеально подходит для гибки разнообразных деталей, включая П-образные профили с высокими стенками и узким основанием.Изготовленный из прочной легированной стали 42CrMo, он обладает твердостью 35-38 HRC в теле, а его рабочая часть проходит индукционную закалку на глубину 4-5 мм, достигая твердости 50-55 HRC. Эти характеристики обеспечивают инструменту высокую надежность и долгий срок службы. Дополнительно пуансон подвергается антикоррозионной пескоструйной обработке, предотвращающей образование ржавчины со временем.
Матрица AT 3087 85° V8 H80
Разработана для прецизионной гибки металлических листов толщиной 0,6–1,5 мм (обычная сталь). Благодаря V-образному вырезу (V8), эта T-образная матрица обеспечивает высокую точность гибки и минимальный радиус изгиба, что особенно важно при работе с тонкими металлами. Угол 85° способствует плотному прилеганию листа к матрице, упрощая выполнение гибочных операций с минимальными усилиями.При гибке под 90° минимальная полка (без учета толщины металла) составляет 5,5 мм, что соответствует стандартной таблице усилий. Матрица изготовлена из прочной легированной стали 42CrMo и обладает твердостью 35-38 HRC в теле. Рабочие поверхности дополнительно проходят индукционную закалку на глубину 4-5 мм, достигая твердости 50-55 HRC. Это значительно увеличивает срок службы инструмента, даже при активном использовании.
Пуансон AP 1309 85° H120 R0,8
Один из самых востребованных инструментов для листогибочных станков, особенно популярных среди оборудования китайского и турецкого производства. Благодаря оптимальной геометрии, этот пуансон сочетает удобную рабочую высоту и повышенный тоннаж, что делает его универсальным решением для выполнения различных стандартных операций по гибке.Изготовленный из высококачественной легированной стали 42CrMo, пуансон обладает твердостью 35-38 HRC в теле. Рабочая поверхность проходит индукционную закалку на глубину 4-5 мм, достигая твердости 50-55 HRC, что значительно продлевает срок его службы. Дополнительно инструмент подвергается антикоррозионной пескоструйной обработке, предотвращающей появление ржавчины и продлевающей его эксплуатационные характеристики.
Матрица AT 3089 85° V12 H80
Предназначена для точной гибки металла толщиной 1–2,5 мм (для обычной стали). Эта T-образная матрица оснащена V-образным вырезом (ручьем) V12, который гарантирует высокую точность и минимальный радиус гибки, позволяя эффективно работать с металлическими листами разной толщины. Угол 85° способствует плотному прилеганию материала к матрице, обеспечивая точные гибочные операции при минимальном прикладываемом усилии.Минимальный отгиб (минимальная полка) при угле 90° составляет 8 мм без учета толщины металла, в соответствии с таблицей усилий. Матрица изготовлена из легированной стали 42CrMo и обладает твердостью 35–38 HRC. Рабочие поверхности проходят индукционную закалку на глубину 4–5 мм, достигая твердости 50–55 HRC, что гарантирует надежность и долговечность инструмента даже при интенсивной эксплуатации.

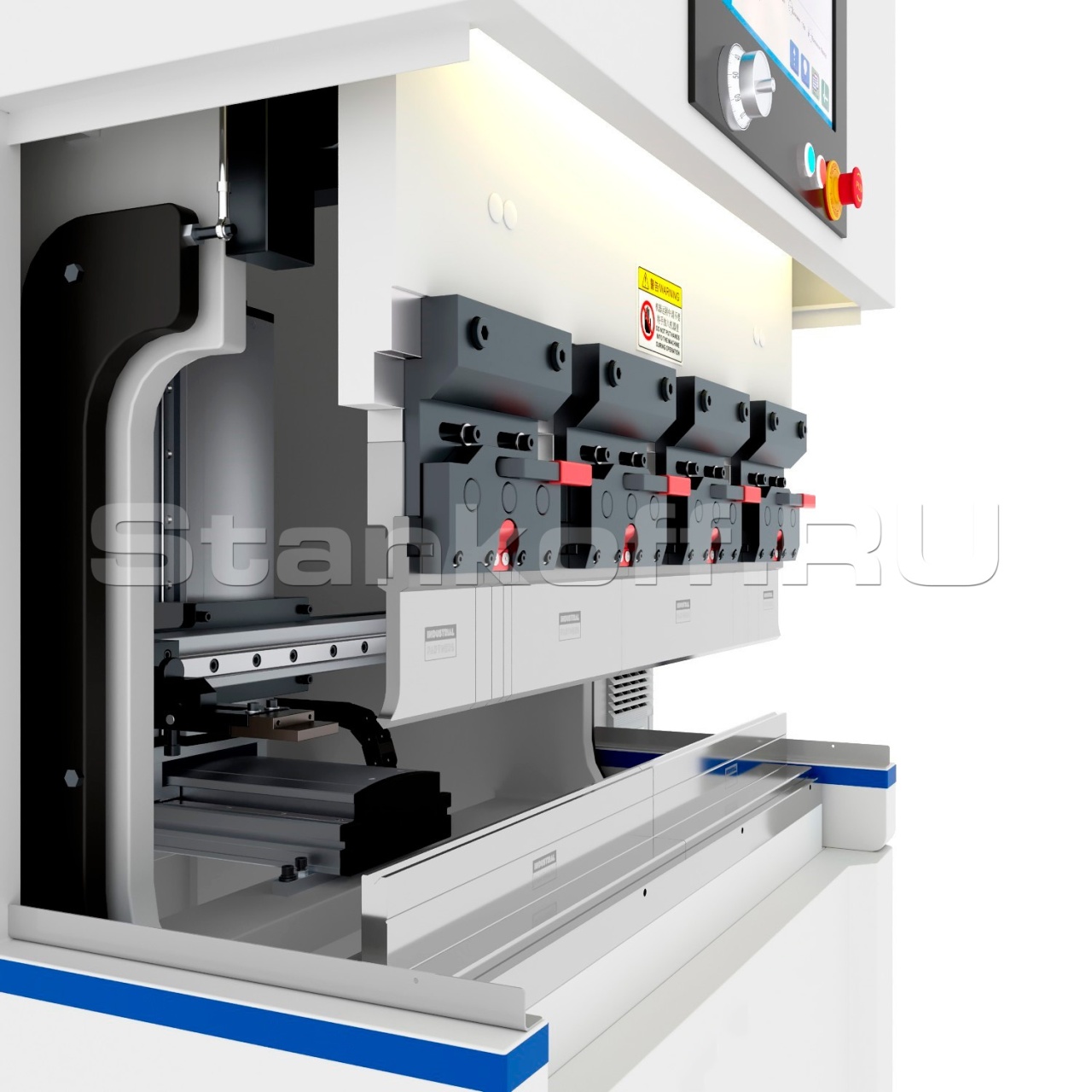

Быстросменные держатели пуансонов
Быстросменные держатели пуансонов системы крепления Amada Promecam позволяют оперативно заменять инструмент, сокращая время переналадки и повышая общую производительность станка. Благодаря простоте эксплуатации, они сводят к минимуму вероятность ошибок при смене инструмента, что положительно влияет на качество обработки. Надежная и прочная конструкция обеспечивает стабильность работы и долговечность, даже при интенсивных нагрузках. Держатели гарантируют жесткую фиксацию как цельных пуансонов, так и коротких сегментов, исключая дополнительный люфт. Они также позволяют устанавливать инструмент в любом месте, без необходимости боковой загрузки.Система крепления инструмента
• Верх - быстросменные адаптеры пуансонов системы крепления AMADA PROMECAM;• Низ - цельная подложка под матрицы с посадочным местом 60мм и струбциной для поджима.
| Максимальное усилие станка, т | 30 |
| Длина гиба, мм | 1250 |
| Раскрытие станка, мм | 430 |
| Ход верхней балки станка, мм | 150 |
| Боковой просвет, мм | 300 |
| Скорость движения балки, мм/с | 0-20 |
| Система крепления инструмента | Быстросменные адаптеры AMADA PROMECAM |
| Стойка ЧПУ | ET15 (поддержка русского языка) |

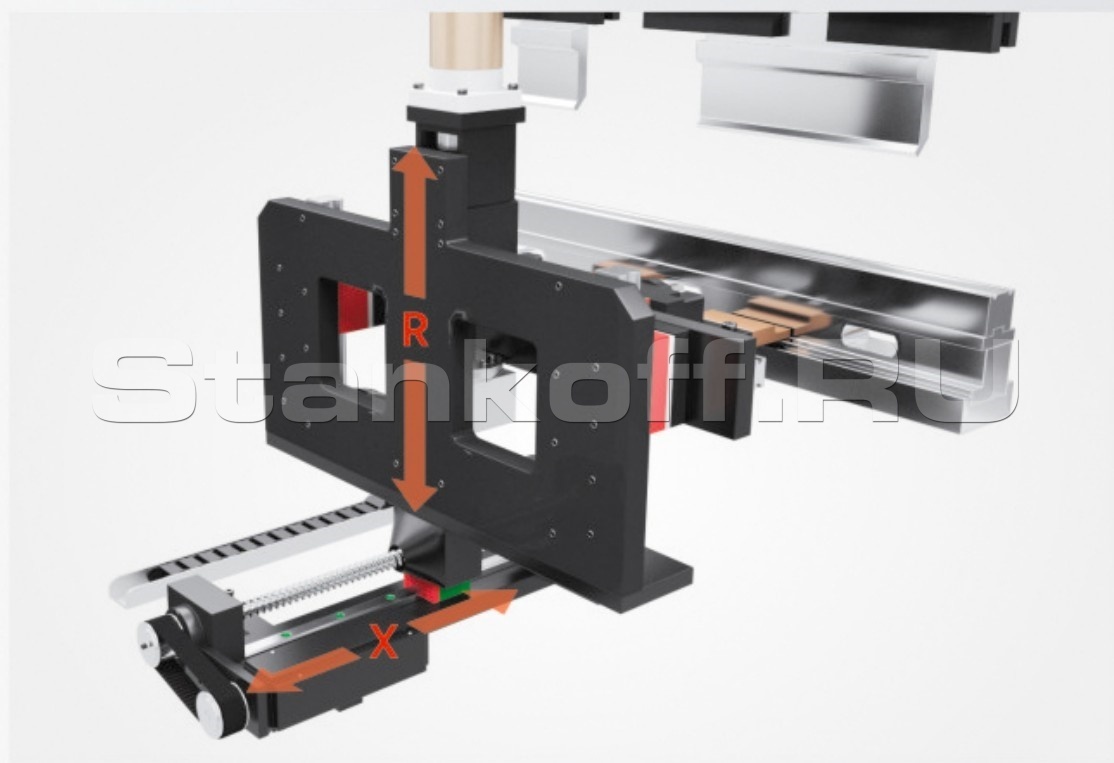

| ЧПУ управляемые оси | Y1, Y2, X, R |
| Мощность двигателя, кВт | 2x5,5 |
| Габаритные размеры (ДxШxВ), мм | 1600x1500x2300 |
| Вес станка, кг | 3400 |
