Детальное описание

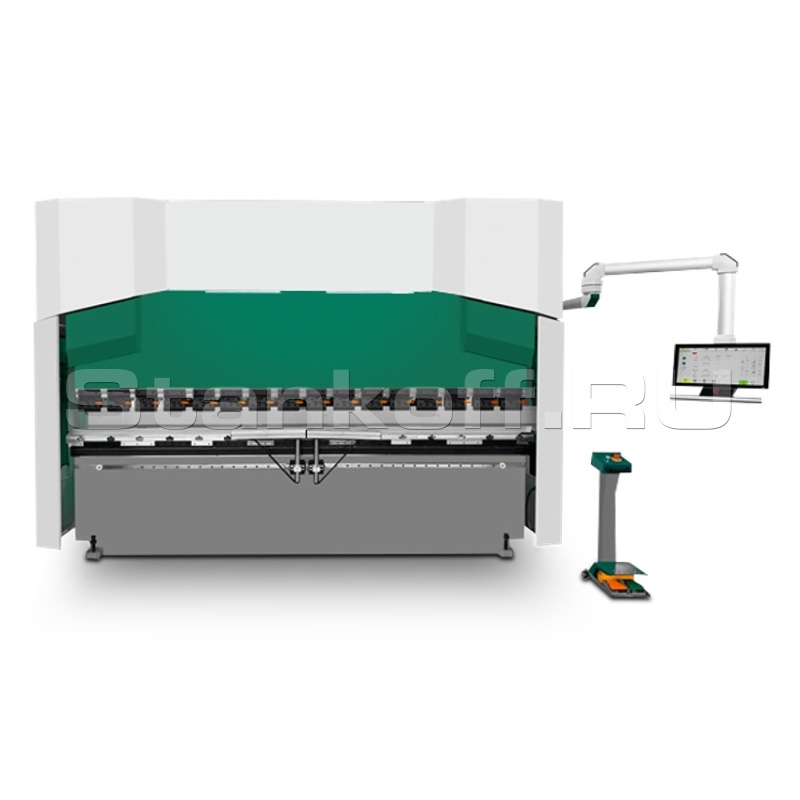

Листогибочный пресс TS-P 170/3200 – это мощное и высокоточное оборудование для гибки металла, оснащённое ЧПУ Delem DA53T. Система управления поддерживает до 4 осей, обеспечивая гибкость настройки и точность обработки. Усилие гибки – 170 тонн, длина гибки – 3200 мм. Пресс оборудован системой компенсации прогиба стола, гидравликой Bosch-Rexroth и линейными направляющими HIWIN, что повышает стабильность работы. Подходит для массового производства и индивидуальных задач, обеспечивая высокую производительность и надёжность.

Комплектующие

Система управления	Delem DA53T
Линейные направляющие	HIWIN
ШВП	HIWIN
Система крепления инструмента	Promecam
Гидравлическая система	Bosch-Rexroth
Электронные компоненты	Schneider

Конструктивные особенности

Задний упор от ЧПУ

Стандартный задний упор имеет программируемую ось X, R. Это позволяет настраивает упоры по глубине(Х) и высоте (R).

Система управления DA-53T

• До 4-х осей управления
• Язык управления Русский/Мультиязычный
• Экран 10” резистивный
• Настройка типа металла
• Настройка толщины металла
• Установка длины гиба
• Настройка/корректировка угла гиба
• Настройка/корректировка глубины подачи
• Настройка верхнего и нижнего инструмента
• Настройка времени выдержки

Компенсации прогиба стола

Система компенсации прогиба равномерно корректирует деформацию по всей длине матрицы. Она включает в себя механический механизм с парными клиньями, количество которых зависит от длины рабочего стола. Каждая пара клиньев действует в отдельном сечении и имеет индивидуальную величину компенсации, что позволяет добиться высокой точности и качества гибки.

Комплектация

Оси Y1, Y2, X, R управляемые от ЧПУ;
Система управления Delem DA53T;
Задний упор: линейные направляющие + система ШВП HIWIN;
Пальцевые блоки заднего упора с регулировкой по высоте 2 шт;
Подсветка рабочей зоны;
Европейская система крепления инструмента Promecam;
Система компенсации прогиба стола, управляемая от ЧПУ;
Скользящие передние опоры с продольной линейной направляющей HIWIN;
Гидравлическая система Bosch-Rexroth;
Электронные компоненты Schneider;
Быстросъемные зажимы пуансон;
Инструмент: многоручьевая матрица и пуансон на всю рабочую длину.

Усилие гибки, тонн	170
Длина гибки , мм	3200
Расстояние между стойками, мм	3800
Просвет, мм	335
Ход, мм	200
Вырез в стойках (зев), мм	400
Передняя поддержка листа, шт	2
Пальцевые блоки заднего упора, шт	2
Мощность, кВт	13
Габаритные размеры (ДxШxВ), мм	4500x2000x2210
Вес, кг	9200
