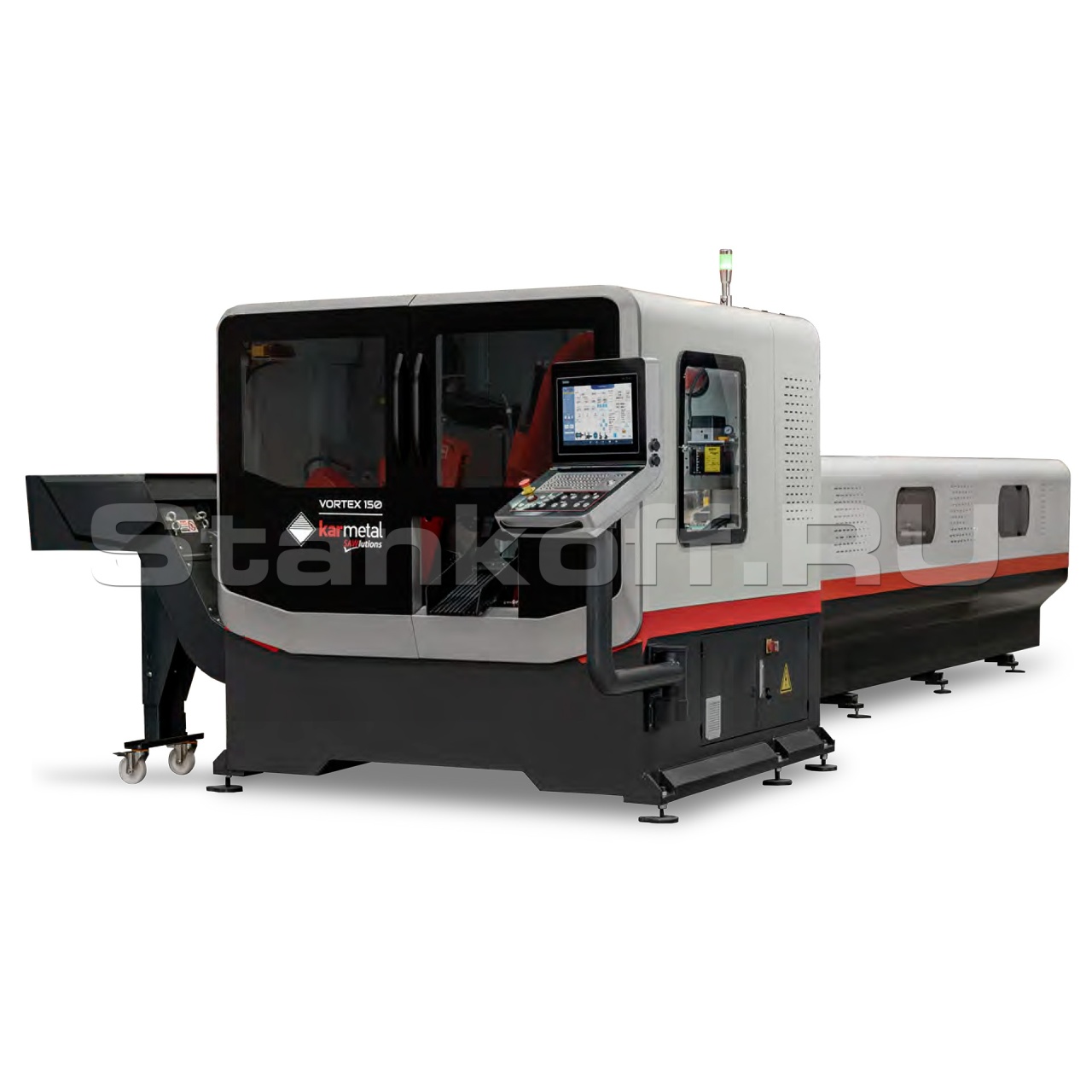

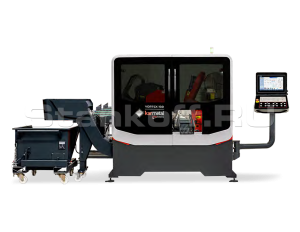

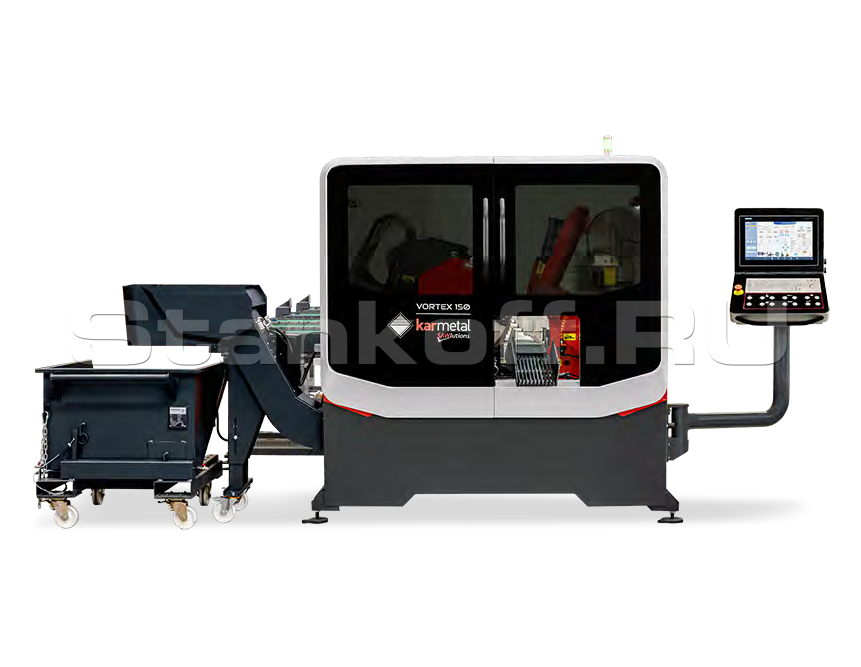

Автономный дисковый отрезной станок VORTEX 150
+7 (995) 888-07-13
Детальное описание
Автономный дисковый отрезной станок VORTEX 150 является высокопроизводительным автономным отрезным станком. Он разработан с использованием эргономичных деталей и технических решений, разработанных с учетом безопасности и комфорта для пользователя. Его динамичный и инновационный дизайн символизирует высокую скорость и безупречную технологию резки. Станок оснащен 15-дюймовым промышленным компьютером, который можно подключить по локальной сети и Wi-Fi. Интеллектуальная система распиловки (IPS) позволяет использовать 6 различных режимов работы. VORTEX имеет библиотеку из 13 000 различных материалов, классифицированных по 6 различным стандартам в интеллектуальной системе резки.
Данный станок имеет возможность настраивать все параметры резания в зависимости от типа материала, состояния термообработки, размера материала, типа лезвия и количества зубьев. Таким образом, все параметры станка автоматически регулируются в соответствии с разрезаемым материалом. Возможность точной резки обеспечивается линейными направляющими. Кроме того, корпус, выполнен из специального литья, что позволяет снизить вибрацию и обеспечить безупречную резку. Его главный двигатель с высоким крутящим моментом предотвращает потерю крутящего момента при низкой или высокой частоте. VORTEX предоставляет своим пользователям беспрецедентную скорость.
Параметры резки
| Заготовка | Ø 460 | Ø 480 |
| ∅ | 20-150 мм | 20-160 мм |
| ■ | 20-120 мм | 20-130 мм |
Конструктивные особенности
15-дюймовый промышленный ПК
• Только интеллектуальный режим пиления;• Запись всех данных резки и возможность экспорта этих данных;
• Определение авторизации пользователя;
• Экран информации о резке;
• Возможность импорта рабочего списка с ПК или мобильных устройств;
• Связь через локальную сеть или Wi-Fi;
• Доступ через мобильное приложение.
Интеллектуальное пиление (IPS)
• 13 000 различных предопределенных материалов;• Материалы перечислены в 6 различных стандартах;
• 6 различных режимов производительности пиления (нормальный, сохранение полотна, низкая скорость резания, высокая производительность, очень высокая производительность, свой режим);
• Определение термообработанного материала;
• Автоматический выбор наиболее подходящих параметров резки в зависимости от канала резки, марки материала, термической обработки, распила режим, тип пилы и TPI пилы в соответствии с предопределенными параметрами в базе данных;
• Точный расчет точек начала/конца пиления.
Сервоуправляемое движение
• Линейное движение с шарико-винтовой передачей и линейными направляющими;• Регулировка скорости от 1 до 10 000 мм/мин;
• Полный контроль над давлением резки.
Минеральное литье
• Основание машины заполнено специально разработанным минеральным литьем. Минеральное литье в 80 раз лучше гасит вибрации по сравнению со сталью.
Покрытие
• Элегантный дизайн. Совместимость с международными нормами безопасности (2-контактное защитное реле и т. д.)• Шумо- и пароизоляция
7-цветный светодиодный дисплей
• Синий в режиме ожидания;• Зеленый во время работы;
• Красный пока не пригоден для эксплуатации;
• Желтый, пока есть предупреждение во время работы;
• Мигает красным, когда работа прервана из-за аварийного сигнала во время работы;
• Мигает зеленым, когда операция завершена;
• В верхней части машины также есть еще один дисплей.
Главный двигатель с высоким крутящим моментом
• Мощность 19кВт;• Отсутствие потери крутящего момента ни на низкой, ни на высокой частоте;
• Работа с замкнутым контуром (благодаря включенному энкодеру) обеспечивает полный контроль крутящего момента;
• Высокоэффективный инвертор Mitsubishi;
• Внешний вентилятор охлаждающей жидкости;
• Возможность пиления в диапазоне 20-220 об/мин без потери крутящего момента.
Конвейер для стружки поддонного типа
• Регулировка скорости через частотный преобразователь;• Внешняя сигнальная лампа для неисправностей на конвейере;
• Простая настройка частоты и продолжительности работы.

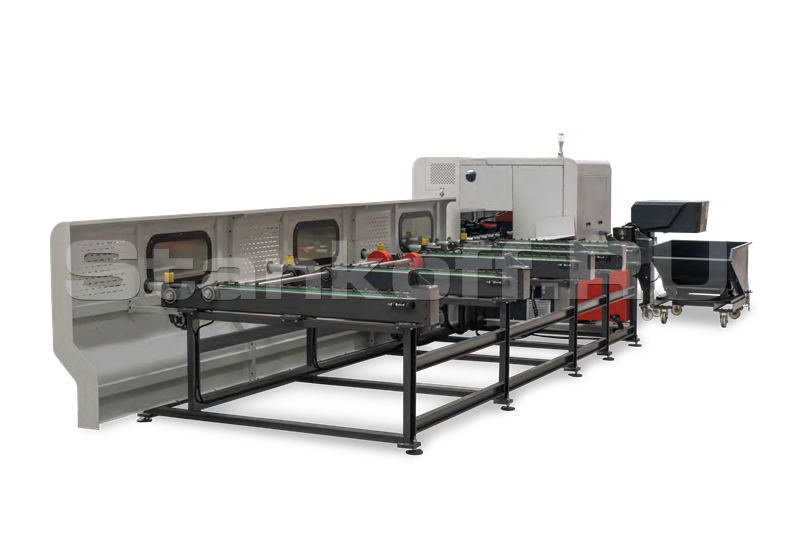

Магазин автоматической загрузки материалов на 6 метров
• 6 метров в длину, 120 см. Магазин с автоматической загрузкой из зоны хранения материалов.
Регулировка давления тисков
Давление задних и передних тисков можно было регулировать с панели управления гидравликой.
Смазка автоматической направляющей
Все направляющие и ШВП станка периодически смазываются автоматической системой смазки.
Адаптивный механизм
• На машину могут быть установлены диски как Ø460, так и Ø480;• Адаптивный механизм твердосплавных направляющих (третья пара).
Задние тиски с сервоуправлением
• Управляемый серводвигателем, задние тиски с ходом 1200 мм;• Как задние, так и передние тиски диаметром около 20 мм;
• После завершения резки задние тиски перемещаются в направлении, противоположном лезвию, чтобы избежать трения лезвия.
Гидравлические передние и задние тиски для зажима материала.
• Обе пары тисков на станке управляются гидравлической системой;• Передние тиски оснащены реле давления, предотвращающим запуск распиловки при их разомкнутом состоянии;
• Во время подачи материала в зону резки рабочий стол автоматически приподнимается, чтобы избежать контакта с ним.
Прямой привод отрезного диска
Без использования ременной передачи.
Система щеток для очистки диска
• Установлены две щетки. Одна из них моторизованная, а другая приводится в движение от диска;• Скорость вращения моторизованной щетки достигает 2000 оборотов в минуту;
• Скорость вращения щетки регулируется инвертором в зависимости от скорости вращения лезвия.
Перенос данных
• Возможность переноса рабочего списка с ПК;• Доступ к мобильным устройствам через мобильное приложение;
• Передача данных в MES-решения;
• Отслеживание данных с облачной интеграцией;
• Интеграция с ERP.
Смазка и охлаждение масляным туманом
Дополнительные опции
| 3-е тиски | При установке на передней панели машины уменьшает количество остатков до 20 мм. |
| Стол для выгрузки отрезанной заготовки | Вместо свободного падения нарезанные материалы извлекаются из машины с помощью конвейера, который направляет их на стол. Эта система особенно эффективна для материалов с большой длиной резки. |
| Специальный накопитель | Специальный накопитель, в который можно загрузить больше материала по сравнению со стандартным накопителем. |
| Система вытяжки масляного тумана |
| Высота рабочего стола, мм | 950 |
| Ход каретки тисков отрезанной заготовки (ШВП опция), мм | 20 |
| Ход каретки тисков главной подачи (ШВП), мм | 1200 |
| Размер отрезного диска (с твердосплавными зубьями), мм | Ø460х2,7 – Ø460х3/5 |
| Скорость отрезного диска, об/мин | 20-220 |
| Скорость двигателя щетки очистки диска, об/мин | 2000 |
| Скорость сервомотора дисковой пилы, об/мин | 2000 |
| Скорость сервомотора каретки тисков главной подачи, об/мин | 3000 |
| Скорость сервомотора каретки тисков отрезанной заготовки (опция), об/мин | 3000 |
| Мощность главного двигателя, кВт | 19 |
| Мощность двигателя конвейера, кВт | 0,37 |
| Мощность двигателя гидростанции, кВт | 4 |
| Мощность сервомотора каретки тисков главной подачи, кВт | 0,75 |
| Мощность сервомотора дисковой пилы, кВт | 3,5 |
| Мощность сервомотора каретки тисков отрезанной заготовки (опция), кВт | 0,75 |
| Крутящий момент главного двигателя, Нм | 1200 |
| Крутящий момент двигателя щетки очистки диска, Нм | 4,6 |
| Габаритные размеры (ДxШxВ), мм | 2200x3000x2035 |
| Габаритные размеры (ДxШxВ с учетом загрузочного стола), мм | 8070x3000x2035 |
| Вес, кг | 4200 |
| Вес (с учетом загрузочного стола), кг | 5600 |
