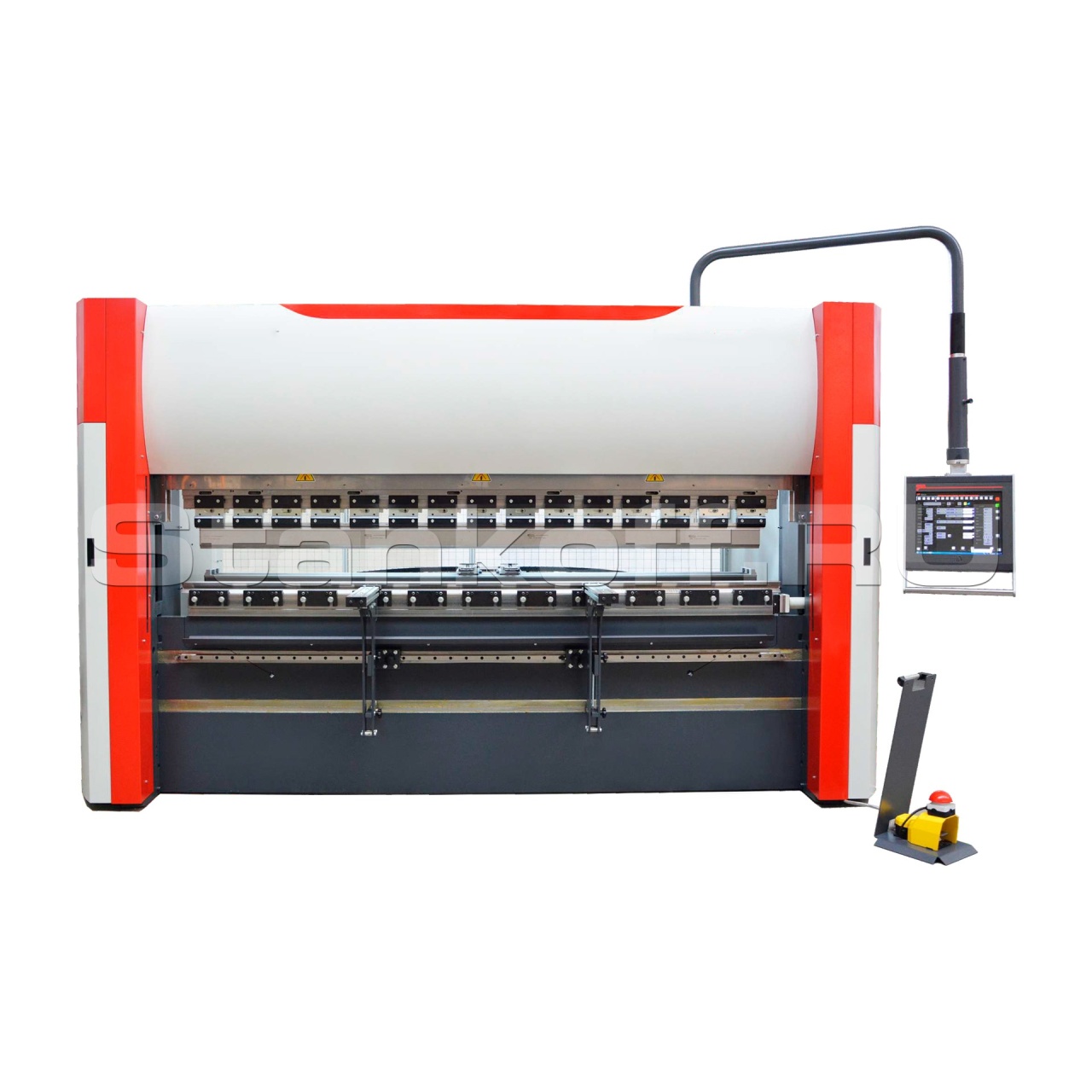

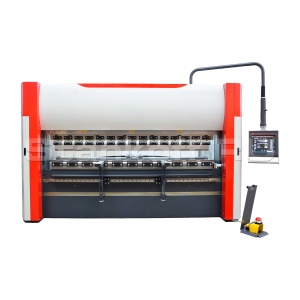

Электромеханический листогибочный пресс с ЧПУ DDM 10030 4 axis

В наличии

Контакты

Альберт

+7 (995) 888-07-13

Реклама Рекомендуем предложения

Электромеханический листогибочный пресс с ЧПУ DDM 10030 4V-AXIS Подробное описание и цена >>>

Электромеханический листогибочный пресс с ЧПУ DDM 4015 4V-AXIS Подробное описание и цена >>>

Электромеханический листогибочный пресс с ЧПУ DDM 8025 4V-AXIS Подробное описание и цена >>>

Детальное описание

Электромеханический листогибочный пресс DDM SERVO является настоящей инновацией для металлообрабатывающих предприятий малого и среднего звена. DDM это синхронизированный листогибочный пресс с 2D ЧПУ, который предполагает легкость в использовании, быстрое и простое программирование, легкость в запуске станка, автоматическое вычисление угла гиба, усилия и позиционирования задней оси.Эти функции обеспечивают оборудованию большую популярность среди пользователей станков.

Принцип работы

Усилие гибки листогибочного пресса обеспечивается посредством двух синхронизированных серводвигателей, которые передают усилие при помощи специальных ременных передач. Во время перемещения верхней балки сервоприводы наматывают ремень на ведущий шкив и тем самым передают усилие гибки. Возвратное движение осуществляется за счет разжатия пружин, расположенных с обеих сторон станка. После этого серводвигатели начинают разматывать ремень и пружины прижимают верхнюю балку в положение верхней "нулевой" точки, заданной программой.

Особенности

Энергосбережение: потребление энергии на 50% меньше по сравнению с гидравлическими прессами;
Производительность: сокращение длительности производственного цикла в среднем на 30% и снижение времени переналадки;
Качество продукции: Стабильно высокая точность гибки благодаря жесткой О-образной рамной конструкции, а также использованию серводвигателей и усовершенствованной системы инструмента;
Сокращение эксплуатационных расходов: существенно меньше компонентов с ограниченным ресурсом по сравнению с гидравлическим прессом.

Преимущества

Высокая точность работы, ход ползуна осуществляется путем ременного механизма и синхронизируется при помощи ЧПУ;
Производит больше деталей за единицу времени и, как следствие, позволяет выполнить больше заказов;
Система ременного привода с управлением cерво двигателей обеспечивает высокую скорость, мощность и равномерное усилие гибки по всей длине линии сгиба, гарантируя практически полное отсутствие прогиба ползуна и стола;
Высокая повторяемость гибов из-за отсутствия нагрева масла;
Производственные издержки сводятся к минимуму;
Y1, Y2, X, R управляемые оси в стандартной комплектации;
Параллельность верхней и нижней балки обеспечивается ременным приводом;
Автоматическая индексация движения по управляемым осям;
Esa 840W 2D графический контроллер;
Работа в автоматическом, полуавтоматическом и ручном режиме;
Автоматическая регулировка гибочного усилия;
Автоматическая регулировка рабочего хода для гибки под требуемым углом;
Программируемая скорость опускания гибочной балки и скорость хода упоров;
Расчет последовательности гибки.

Конструктивные особенности

ЧПУ ESA S 840W

Полнофункциональный ЧПУ, разработанный для управления машинами до 6 осей с превосходной производительностью.
Оборудован подключением Ethercat для полной цифровой работы.
Большой 15-дюймовый цветной TFT ЖК-экран HD Touch Glass обеспечивает оптимальную эргономику для пользователя благодаря полной и интуитивной HMI.
Особенности:
• 15-дюймовый TFT ЖК-экран HD GlassOnly цветной экран;
• Для всех приложений до 6 осей;
• Эргономичный и простой в использовании HMI;
• 32 + 32 I/O с встроенным ПЛК;
• 2 порта Ethernet;
• 2 последовательных порта RS-232;
• 2 USB 2.0 порта;
• 4 аналоговых входа + 2 аналоговых выхода;
• 1 порт CANopen.

Моторизированная система компенсации прогиба

Автоматическая система компенсации прогиба упрощает гибку путем калибровки в каждой части сгибаемой детали для получения ровного гиба. Регулировка происходит автоматически при помощи системы ЧПУ.

Система крепления матрицы

Система крепления матрицы Amada – Promecam (System)

Система крепления пуансона

Система крепления пуансона Amada – Promecam (System)

Система охлаждения

Система охлаждения электрического шкафа

Передние направляющие

Передние направляющие 2 шт.

Система управления педалью

Система управления педалью с кнопкой аварийного останова

Разновидности крепления инструмента

Европейское крепление Amada Promecan

Стандартная комплектация

Механический зажим верхнего и нижнего инструмента типа Amada Promecan;
Система анти прогиба (автоматическая);
Привод задних упоров X-R оси;
Дистанционная педаль управления с кнопкой аварийного останова;
ЧПУ Esa 840W 2D Windows10;
Память программ;
Линейный привод задних упоров;
Линейные датчики осей;
Пальцы заднего упора, регулируемые до точности 0.01мм;
Перемещаемые консоли передней поддержки;
Электрическая панель с системой охлаждения Siemens;
Серво двигатели LENSE;
Руководство по эксплуатации (на русском языке).

Дополнительные опции

Количество осей на тыльных упорах (X, R, Z1, Z2);
Чпу Delem 69T Delem 66T;
Система крепления инструмента Wila;
Световое ограждение согласно требованиям;
Лазерная защита рук оператора;
Гибочный инструмент Eurostamp.

Длина гибки, мм	3050
Усилие, т	100
Точность позиционирования заднего упора, мм	±0,1
Скорость спуска, мм/с	75
Скорость гибки, мм/с	20
Скорость возврата, мм/с	75
Расстояние между стойками, мм	3050
Рабочий ход, мм	300
Раскрытие, мм	590
Мощность мотора, кВт	11
Габариты станка (ДхШхВ), мм	4800х2348х2750
Вес, кг	6500
