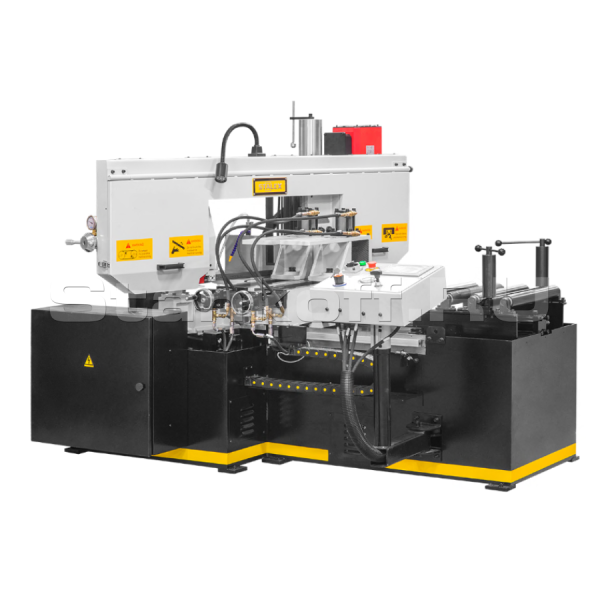

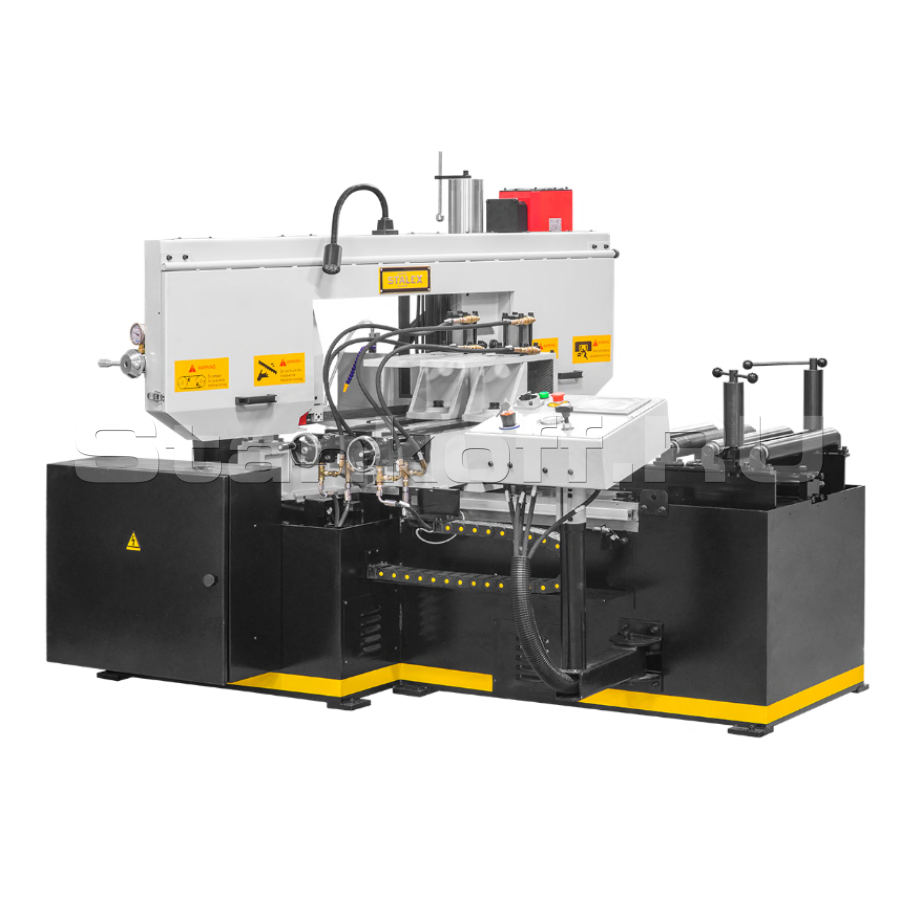

Автоматический ленточнопильный колонный станок Stalex BS-350GА

Ленточнопильный станок имеет 2 вертикальные стойки (колонны):

1. Основная колонна большего диаметра по которой вертикально перемещается горизонтальная пильная рама.
2. Направляющая колонна, которая задаёт окончательное жёсткое направление рамы при работе и на холостом ходу.

Автоматические ленточнопильные станки предназначены для высокоточной и эффективной резки различных материалов. Они оснащены функциями, позволяющими работать как в ручном, так и в автоматическом режимах. В автоматическом режиме станок выполняет полный цикл резания, включая зажим заготовки, подачу, запуск пилы, опускание и подъем пильной рамы, а также остановку пилы. Оператору требуется лишь обеспечить подачу заготовок и нажать кнопку «Пуск».

Основные особенности таких станков:

• Гидравлические тиски: Обеспечивают надежный и быстрый зажим заготовок. Некоторые модели оснащены функцией быстрого зажима, что повышает производительность;
• Сенсорный дисплей: Цветной сенсорный экран позволяет задавать программы резки и отслеживать процесс в реальном времени, обеспечивая интуитивно понятное управление;
• Регулятор скорости опускания пилы: Позволяет точно настроить скорость опускания пильной рамы, что важно для обеспечения качества реза и продления срока службы инструмента;
• Кнопка аварийного останова: Обеспечивает безопасность оператора, позволяя немедленно остановить процесс в случае необходимости.

• Угол пиления заготовок 90°; 15°; 30°; 45°;
• Поворот рамы происходит на угол кратный 1°;поворот производится автоматически от ЧПУ станка и выводится на дисплей. Рама станка поворачивается за счёт жёсткого поворотного механизма;
• Опускание и подъем рамы осуществляется за счет гидравлики автоматически;
• Длина подачи заготовки контролируется автоматически c ЧПУ (СNC), движение происходит по линейным направляющим гарантирующим точность подачи;
• ЧПУ станка строится на PLC контроллере, ориентированном на работу в промышленном производстве (через развитый ввод сигналов датчиков и вывод сигналов на исполнительные механизмы);
• Сенсорный дисплей управления;
• Станок управляется трёхфазным двигателем;
• Станок оснащён серводвигателем для плавной регулировки скорость вращения полотна 0-60 м/мин. - Предохранительный концевик на кожухе маховика и концевик (за маховиком натяжения полотна) для контроля/отключения станка при обрыве полотна (оберегающие станок от поломок в случае если лента повреждена);
• Точная регулировка полотна позволяет добиться безлюфтового вращения в вертикальной плоскости, за счет конических подшипников и твердосплавных пластин;

• Термозащита электродвигателя;
• Система смазки и охлаждения полотна ;
• Тиски гидравлические с возможностью быстрого зажима заготовок;
• Макс. единичный ход подающих гидравлических тисков – 500мм;
• Механическое натяжение полотна;
• Шнековый конвейер для сбора стружки, приводимая в движение автоматически ;
• Подсветка зоны резания Гидравлическая система регулирования усилия резания;
• Автоматический подъём рамы при завершении резки;
• Прижимы для пакетной резки – на стационарные и подающие тиски.

На станках применяются биметаллические пилы марок М42 и М51 размером 34х1,1х4180 мм. Пилы с более твёрдым зубом М51 предназначены для резки заготовок из нержавеющих сталей. Отрезание заготовок на ленточно-отрезных станках необходимо проводить с использованием смазочно-охлаждающих жидкостей (СОЖ), обеспечивающих качественный рез, ресурс пилы и сохранность станка.
