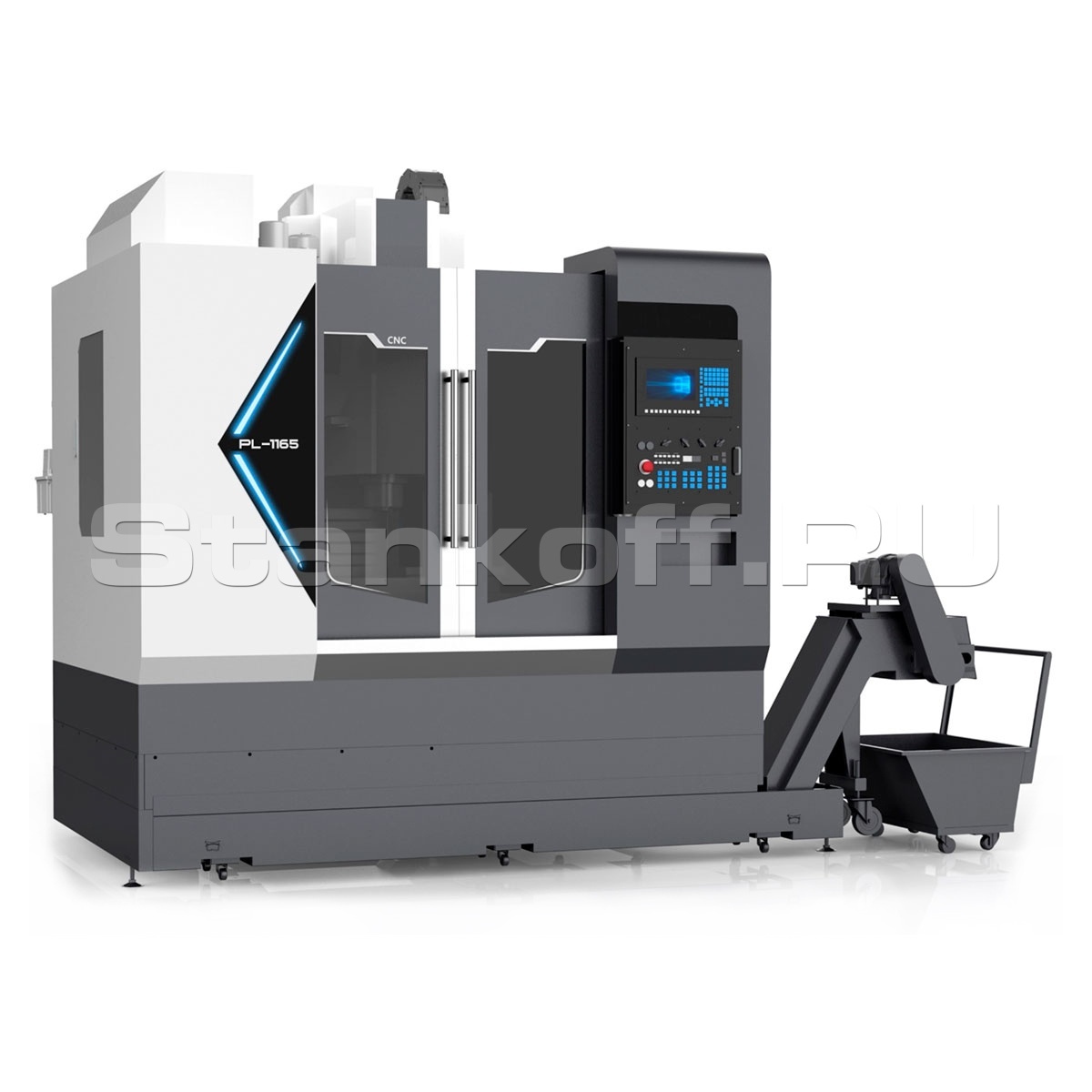

Вертикальный 3-х осевой обрабатывающий центр с ЧПУ PRATIC PL1165


Вертикальный 3-х осевой обрабатывающий центр с ЧПУ PRATIC PL1165
Контакты
Альберт

+7 (995) 888-07-13


Реклама Рекомендуем предложения

Детальное описание

Станок объединяет такие функции, как фрезерование, сверление, растачивание и нарезание резьбы. Используется для обработки металлических деталей из алюминия, стали, меди. Применяется при производстве автомобильной, аэрокосмической, медицинской техники, штампов и пресс-форм, компонентов машин и т. д. Превосходные результаты обработки благодаря современной системе ЧПУ. Высокая скорость и высокая точность благодаря динамическим сервоприводам по осям X/Y/Z и использования комплектующих мировых производителей.

Комплектующие

Система управления SIEMENS 828D (Германия)
Шпиндель BT40 ф150мм мех PONC (Китай)
Подшипник P4 NACHI/NSK (Япония)
ШВП C3 HIWIN/ PMI (Тайвань/Япония)
Направляющие P-класса точности HIWIN/ PMI (Тайвань/Япония)
Инструментальный магазин AI MACH/POJU/OKADA (Китай/Тайвань)
Пневмокомпоненты Air Tac (Тайвань)
Пуск привода Mitsubishi (Япония)
Бустер шпинделя POJU/HAOCHENG (Китай/Тайвань)
Электрокомпоненты Schneider/ ELCO (Франция/Китай)

Рабочая зона

Конструктивные особенности


Высокопрочная станина

Высокопрочная станина

Преимущества Литых подвижных узлов из серого чугуна - высокопрочная станина из чугуна HT300 и подвижная конструкция обеспечивают высокую точность и надежность при высокой скорости обработки детали.
Движущиеся части, опоры, рабочий стол и шпиндельная бабка вылиты из высокопрочного литья марки HT300.
Литье марки HT300 обладает следующими особенностями, которые оправдывают его применение в промышленном производстве:
• Стойкость к усилиям на сжатие;
• Поглощение вибрационных колебаний (на порядок выше, чем у стали и минерального литья);
• Не накапливает напряжение на цикличных нагрузках («усталость металла»);
Конструкция литья по сравнению с конструкциями из минеральной отливки и сварных деталей отличается высокими эксплуатационными свойствами, высокой жесткостью и стойкостью к усилиям на сжатие.

По сравнению с материалами из минеральных сварных деталей, качество увеличивается на 20-30 %, значительно улучшается собственная частота, уменьшается вероятность резонанса во время фрезерования, повышается точность позиционирования, повышается стабильность резания и точность обработки.
Литая конструкция HT300 по сравнению с минеральной отливкой имеет в 5 раз больший предел прочности! Оборудование из Минерального литья при падении или неправильной эксплуатации деформируется, а это основная причина критических поломок.


Система ЧПУ SIEMENS 828D

Система ЧПУ SIEMENS 828D

Одна из самых мощных и стабильных систем цифрового управления, с надежным аппаратным обеспечением, продвинутым современным функционалом и интеллектуальными алгоритмами управления, обеспечивающими стабильно высокое качество обработки.
Максимальная динамика и точность обработки благодаря высокой частоте дискретизации и большой вычислительной мощности.

Шпиндель BT40

Шпиндель BT40

Шпиндель BT40 с прямым приводом обеспечивает высокоточную и высокоскоростную резку.
Шпиндель на 12000 об/мин оснащен увеличенным двигателем и напрямую приводится в действие серводвигателем с тормозом. Он стабилен и надежен при выполнении высокоскоростного фрезерования или сверления. Конструкция охлаждения с постоянной температурой, низкое повышение температуры, небольшая термическая деформация, стабильная производительность обработки. Дополнительная автономная функция кольцевого распыления воды, эффективно продлевающая срок службы инструмента.

Вертикальная установка инструментального магазина
Вертикальная установка инструментального магазина

Вертикальная установка инструментального магазина

• Колонна не испытывает боковых нагрузок;
• Опора инструментального магазина равномерно нагружена и не подвержена деформации;
• Обеспечивает стабильность смены инструмента.

Направляющие передней двери

Направляющие передней двери

Направляющие передней двери защищены от попадания стружки и схода роликов с рельсов, что облегчает регулярную очистку и снижает затраты на техническое обслуживание.

Конвейер для удаления стружки

Конвейер для удаления стружки

Новейшая конструкция системы удаления герметична, что делает процесс автоматического стружкоотделения более эффективным. Очистку от стружки теперь можно проводить с увеличенным интервалом (2 недели вместо 3 дней).

Канавка для стока СОЖ и уплотнительная канавка на станине

Канавка для стока СОЖ и уплотнительная канавка на станине

Предотвращают утечку СОЖ и стружки и обеспечивают чистоту рабочей зоны.

Точность позиционирования

Точность позиционирования

Точность позиционирования и повторного позиционирования намного выше благодаря литой конструкции и новейшим разработкам инженеров PRATIC. Точность и повторяемость позиционирования линейных осей и осей вращения проводится по стандарту ISO 10791-4:1998.

Дополнительные опции


Датчик OMP40 OPT/OPT (LEG)

Датчик OMP40 OPT/OPT (LEG)

Компактный контактный триггерный 3D датчик с оптической передачей сигналов, который используется для установки заготовки и контроля ее обработки на различных средних и больших обрабатывающих центрах.
Он предоставляет пользователям возможность практически на 90 % сократить время подготовки к работе, а также снизить процент брака и затраты на крепежные приспособления.

Контактный датчик TS27R

Контактный датчик TS27R

Необходим для наладки инструмента, производства компании Renishaw. Компактная контактная 3D-система наладки инструмента с передачей сигналов по кабелю, используемая для обнаружения поломки инструмента и быстрого измерения длины и диаметра разнообразных инструментов.

Стандартная комплектация

  • Масляная система охлаждения шпинделя;
  • Роликовые направляющие;
  • ШВП для трех осей;
  • Обдув конуса шпинделя;
  • Воздушная завеса шпинделя от пыли;
  • Подача СОЖ с торца шпинделя;
  • Обдув воздухом зоны резания (инструмента);
  • Трехцветная сигнальная лампа;
  • Автоматическая система смазки;
  • Конвейер для удаления стружки;
  • Воздушный пистолет;
  • Защитный кожух станка;
  • Инструментальный магазин AI MACH/POJU/OKADA BT40-24T;
  • Теплообменник для электрического шкафа;
  • Гибкий кабель-канал;
  • Пульт управления MPG с маховиком;
  • Освещение рабочей зоны;
  • Преднатянутая ШВП;
  • Регулировочные опоры;
  • Соответствие СЕ;
  • Коммуникационный интерфейс;
  • Руководства по механике и электрике;
  • Система СОЖ;
  • Дополнительный пистолет для СОЖ;
  • Система ЧПУ SIEMENS 828D;
  • Телескопические защитные кожухи направляющих стола;
  • Магнитный пускатель Mitsubishi;
  • Электрокомпоненты Schneider/ ELCO;
  • Подшипники NSK Япония;
  • USB, RS-232 и Ethernet (LAN) порты;
  • Устройство для смыва стружки, скиммер;
  • Техническая документация.
Рабочий ход
Ось X, мм 1100
Ось Y, мм 650
Ось Z, мм 600
Расстояние от шпинделя до поверхности стола, мм 120-720
Рабочий стол
Грузоподъемность, кг/м2 700
Количество Т-пазов, шт 5
Ширина Т-пазов, мм 18
Расстояние между Т-пазами, мм 100
Размеры стола (ДxШ), мм 1200×600
Шпиндель
Тип установки Вертикальный
Тип привода Прямой
Конус BBT40
Макс. скорость, об/мин 12000
Подачи
Ускоренная подача по осям X/Y/Z, м/мин 36/36/36
Макс. скорость рабочей подачи по осям X/Y/Z, м/мин 1-10000
Точность позиционирования по осям X/Y/Z, мм ±0.005
Точность повторного позиционирования по осям X/Y/Z, мм ±0.003/300
Привод
Мощность сервопривода по осям X/Y/Z, кВт 3,1/3,1/3,55
Крутящий момент по осям X/Y/Z, Нм 61/61/66
Скорость вращения по осям X/Y/Z, об/мин 3000/3000/3000
Мощность сервопривода шпинделя(S1/S6), кВт 11/22
Крутящий момент шпинделя(S1/S6), Нм 53/105
Инструментальный магазин
Тип Дисковый
Вместимость, шт 24
Конус BT40
Макс. диаметр/длина/вес при занятых соседних гнездах, мм 75/300/8
Макс. диаметр при свободных соседних гнездах, мм 150
Время смены инструмента, сек 2
Требования к питанию
Трансформатор, КВа 25
Давление воздуха, МПа 0,6-0,9
Система смазки
Шарико-винтовая пара Автоматическая
Линейные направляющие Автоматическая
Охлаждение
Тип системы Водоструйная система внешнего охлаждения
Мощность привода, кВт 0,75
Детали защиты
Защита рабочей зоны Закрытая кабинетная защита
Защита направляющих Телескопическая защита
Общие параметры
Электропитание 3Φ, 380В, 50Гц
Температура, ℃ 5-40
Влажность, % 30-75
Вибрация, G
<0,5
Грузоподъемность, т/м2 2,5
Заземление, Ω <10
Габаритные размеры
Высота, мм 2700
Ширина, мм 2340
Длина, мм 4050
Вес, кг 7000
