Детальное описание

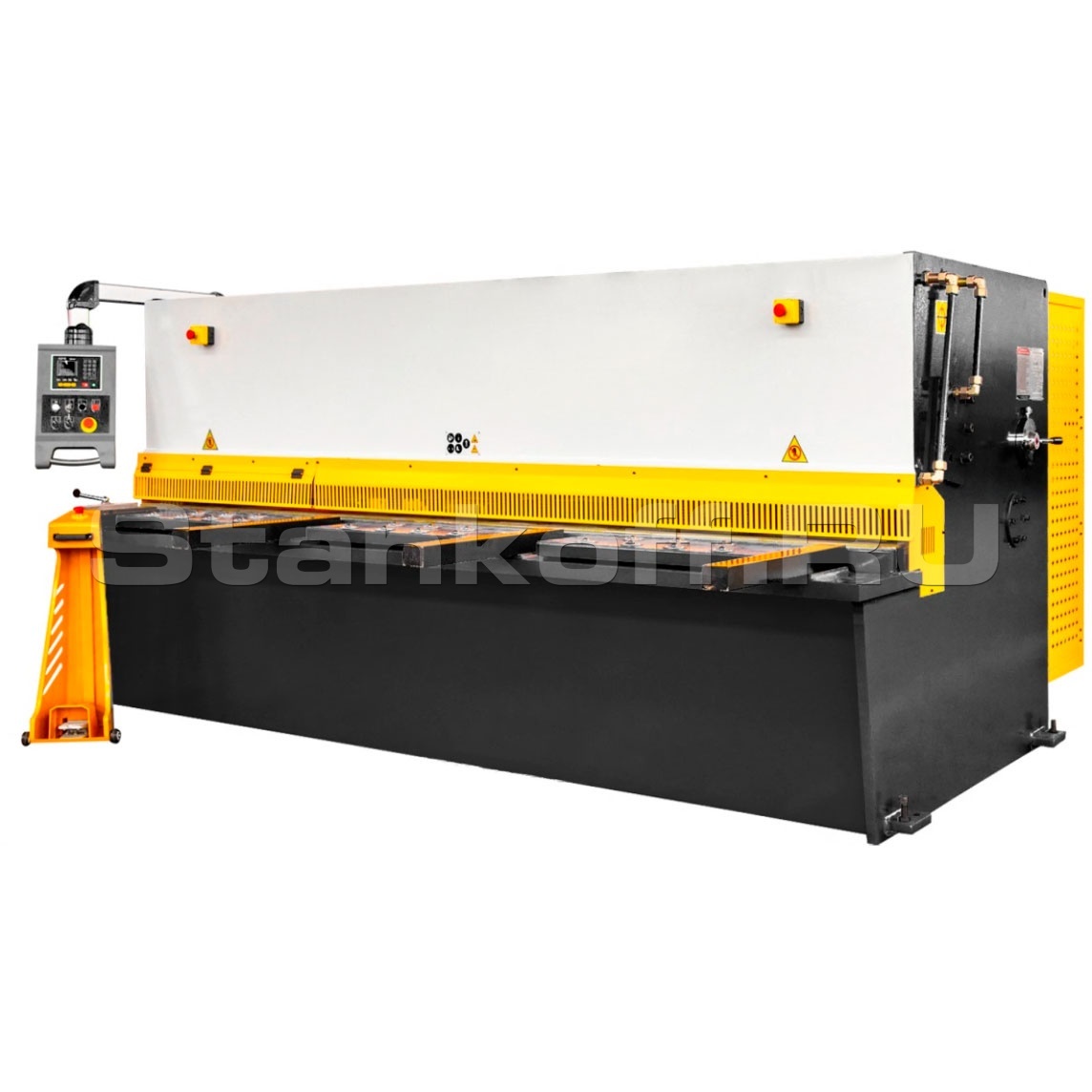

Гидравлическая гильотина HSB 2000x10 E21 предназначена для быстрой и точной резки в тяжелом машиностроении в ряду предприятий занятых металлургических, машиностроительных и других отраслях. Режущая балка с поворотным ходом ножа перемещается относительно неподвижной точки, оптимизированный угол резания, прочная массивная конструкция, стол с неподвижными ножами и шариковыми опорами для подачи листа в зону резания, гидроцилиндры передающие усилие на режущую балку и моторизированные задние упоры. Данное исполнение признано надёжным и качественным решением и является классическим образцом гидравлических гильотин. Гидравлический привод и закаленные режущие ножи обеспечивают стабильный качественный рез.

Основные характеристики:

Серия HSB оснащена оптимизированным углом резки и системой регулировки зазора между ножами для ровного реза на максимальной длине. Узел регулировки на раме позволяет адаптировать параметры под толщину, марку и коэффициент материала. В стандартной комплектации:

  • NC контроллер;
  • Предварительная система поджима;
  • Моторизированный задний упор;
  • Механическая регулировка зазора лезвий винтовой парой.
Станок обладает высокой жёсткостью и стабильностью благодаря термической обработке на собственном производстве, улучшая прочность, твёрдость и устойчивость к вибрациям. Рабочий стол с шаровыми опорами облегчает подачу листа, учитывая максимальную толщину и длину гильотины. Усовершенствованная гидравлическая система и качественные трубопроводные соединения обеспечивают надёжность и безопасность. Электрические компоненты Schneider (Франция) соответствуют международным стандартам, гарантируя долгий срок службы. Управление осуществляется через подвижный блок с контроллером и кнопками. Передние рычаги для ручной регулировки фиксации листа. Моторизированный задний упор с регулируемой скоростью.

Особенности станка


Конструкция

Конструкция

В процессе изготовления станка, конструкция рамы проходит термическую обработку для обеспечения лучшего баланса прочности и меньшей вибрации во время резки. Рама станка представляет единую базу – цельную сварную конструкцию из усиленного, качественного, сертифицированного и правильно подобранного листа.

Технологичность производства
Технологичность производства

Технологичность производства

Рама станка производится с использованием сварочных работ, с применением электроизмерительных приборов. После сварки рама проходит термическую обработку для снятия напряжений металла. Далее, поверхности рамы и соединительные отверстия обрабатывается на пяти осевом обрабатывающем центре с ЧПУ – все эти процессы позволяют получить конструкцию рамы как основу, обладающую долговечностью, надежностью, ремонтопригодностью.

Технология реза

Технология реза

Технология управляемого реза основана на поворотном перемещении траверсы с режущим ножом относительно неподвижной точки, позволяющая выполнять ровный рез на максимальной длине станка.
Режущая балка с поворотным ходом ножа (или качающеюся балка – Swing Beam), перемещается за счёт передачи усилия от гидроцилиндров, через роликовые направляющие на нож. Оптимизированный угол реза для сведения к минимуму деформацию на изделиях. В серии HSB есть возможность быстро регулировать зазор между ножами – данная характеристика отличается простотой эксплуатации и минимальным техническим обслуживанием. Такое исполнение признано надёжным и качественным решением и является классическим образцом гидравлических гильотин.

Опоры
Опоры

Опоры

Передние опоры могут поставляться по требованию удлинённой версией.
+1000 мм, с линейным датчиком, щетками и боковым упором.
В стандартной комплектации, левая опора поставляется с линейным упором и с угловым упором.

Упоры

Упоры

Упоры оснащены закаленными ШВП высокого качества, обеспечивая высокую точность, скорость и долговечность, позволяя автоматически смещаться на необходимое расстояние.

Стол

Стол

Для качественного реза листа, мы построили большой рабочий стол с шариковыми опорами для удобного перемещения листа в зону резания. Прижимные упоры обеспечивают надёжную фиксацию листа для дальнейшей резки. Защита от попадания в зону резания обеспечивает безопасную работу, участок защиты с левой стороны, длиной 1 метр откидывается вверх для просмотра положения листа перед резкой. Стол оснащён правильно освещённой линией реза для поддержания хорошей видимости реза.

Гидравлическая система

Гидравлическая система

Усовершенствованная встроенная гидравлическая система работы станка и соединения трубопроводов гарантирует надёжность и безопасность работы.

Лазерная линейка / рабочий свет

Лазерная линейка / рабочий свет

Установлена лазерная линейка для удобного выравнивания линии реза на передней стороне листа, помимо выравнивания тыльной стороны листа по задним упорам, что делает установку листа удобной и быстрой. В каждой модели установлен рабочий свет для подсвечивания листа в зоне резания.

Контроллер ESTUN Е21

Контроллер ESTUN Е21

Контроллер ESTUN Е21 – NC контроллер, выводит моторизированный задний упор в нужную позицию с помощью шагового электродвигателя (привод ШВП шарико-винтовая пара), производитель Китай.
Зазор между лезвиями регулируется механически.
• Жидкокристаллический дисплей, 160х160;
• Выбор системы измерения: дюйм / мм;
• Счетчик подсчета операций;
• Достаточное пространство для хранения 40 программ;
• Многоступенчатое программирование 25 кадров (шагов) в программе;
• Язык: английский;
• Контроль: заднего упора по оси X, и перемещения по оси Y;
• Возврат к исходным параметрам;
• Сохранение данных в памяти после выключения питания.

Дополнительные опции


Система поддержки листа

Система поддержки листа

Система поддержки используется для поддержки длинных тонких листов, оберегая их от изгибания перед и вовремя реза, получения заготовок неправильной формы, а также не допускает образование царапин. Операция осуществляется двумя пневмоцилиндрами синхронизирована с движением режущей балки (траверсы).

Комплектация станка

В стандартной комплектации на станках установлены режущие ножи ножи из инструментальной стали 6CrW2Si для эффективной работы с углеродистой и легированной сталью.

При необходимости, станки комплектуются на заводе производителе или дополнительно заказываются - следующие режущие ножи:

Нож Cr12MV для резки нержавеющей стали (подходит для обычных материалов и нержавеющей стали, более универсальный вариант – когда нужно резать постоянно и стали и нержавеющие стали)

Нож H13 для резки нержавеющей стали - специально разработан для нержавеющей стали и толстолистового проката

Длина резания, мм 2000
Толщина листа, мм 1-10
Угол резания, °′ 1°50′
Количество ходов при работе без нагрузки (на холостом ходу), удары/мин ˃12
Ход прижима, мм 25
Кол-во прижимов, шт 8
Кол-во режущих кромок (верхний нож), шт 2
Кол-во режущих кромок (нижний нож), шт 4
Материал ножей Инструментальная сталь 6CrW2Si
Кол-во сегментов (не цельнометаллические) верхнего/нижнего ножа 2/2
Моторизованный задний упор, мм 20-600
Глубина зева, мм 150
Высота стола, мм 800
Кол-во поддерживающих кронштейнов, шт 4
Объем масляного бака, л 190
Мощность двигателя, кВт 11
Размеры станка (ДxШxВ), мм 2650×1900×1750
Вес, кг 6500
