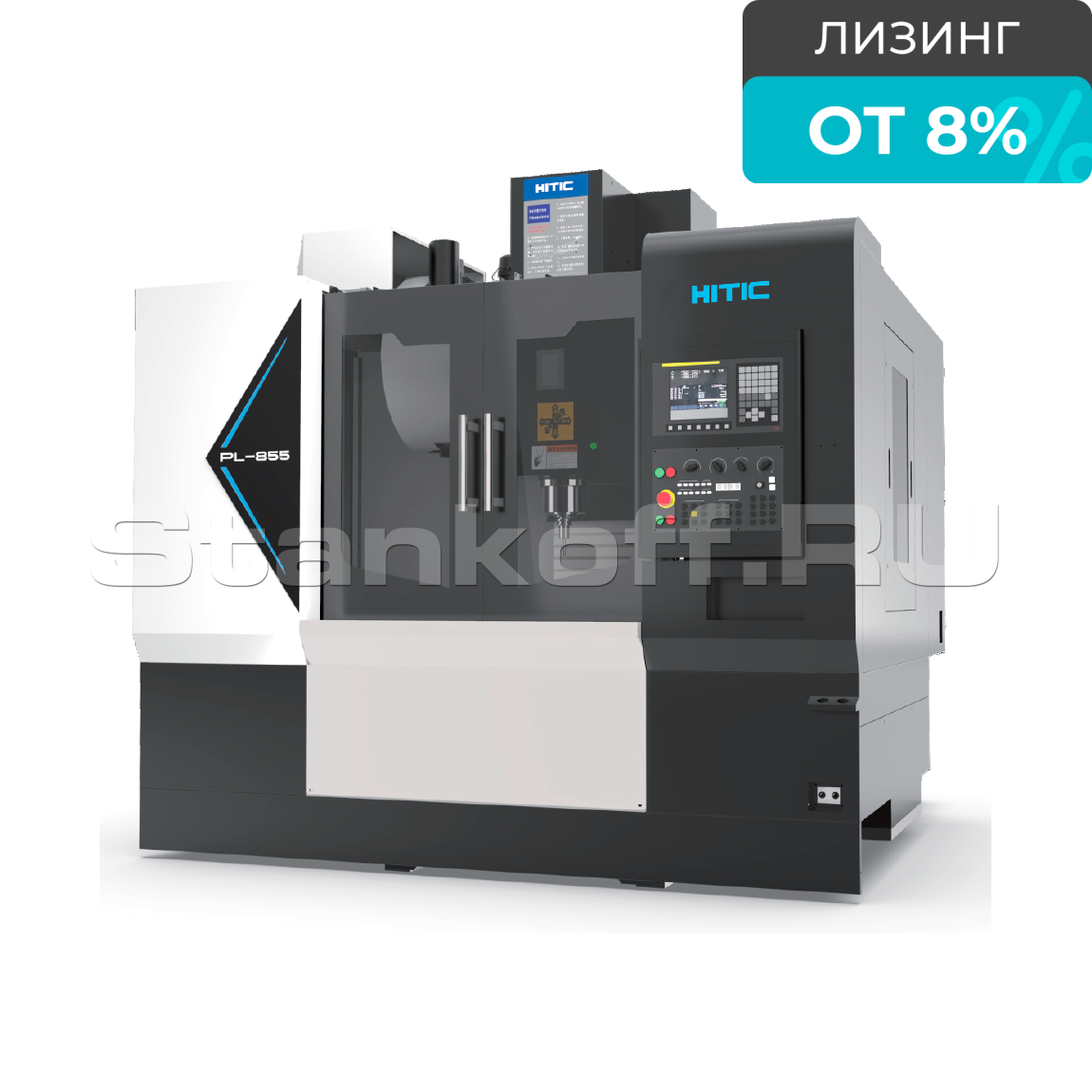

Вертикальный 3-х осевой обрабатывающий центр с ЧПУ PRATIC PL855F

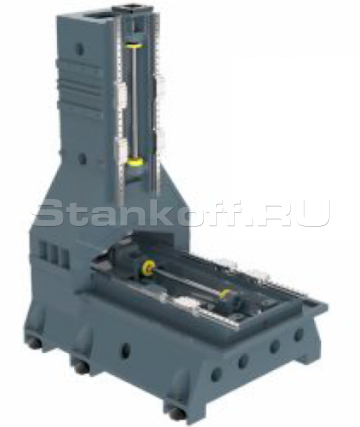

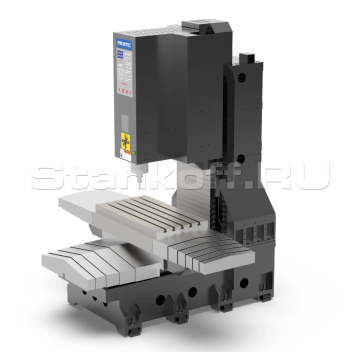

Высокопрочная станина

Преимущества Литых подвижных узлов из серого чугуна - высокопрочная станина из чугуна HT300 и подвижная конструкция обеспечивают высокую точность и надежность при высокой скорости обработки детали.
Движущиеся части, опоры, рабочий стол и шпиндельная бабка вылиты из высокопрочного литья марки HT300.
Литье марки HT300 обладает следующими особенностями, которые оправдывают его применение в промышленном производстве:
• Стойкость к усилиям на сжатие;
• Поглощение вибрационных колебаний (на порядок выше, чем у стали и минерального литья);
• Не накапливает напряжение на цикличных нагрузках («усталость металла»);
Конструкция литья по сравнению с конструкциями из минеральной отливки и сварных деталей отличается высокими эксплуатационными свойствами, высокой жесткостью и стойкостью к усилиям на сжатие.

По сравнению с материалами из минеральных сварных деталей, качество увеличивается на 20-30 %, значительно улучшается собственная частота, уменьшается вероятность резонанса во время фрезерования, повышается точность позиционирования, повышается стабильность резания и точность обработки.
Литая конструкция HT300 по сравнению с минеральной отливкой имеет в 5 раз больший предел прочности! Оборудование из Минерального литья при падении или неправильной эксплуатации деформируется, а это основная причина критических поломок.

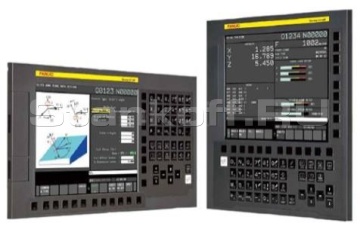

Система ЧПУ Fanuc 0i-MF Plus (Япония)

Одна из самых мощных и стабильных систем цифрового управления, с мощными PLC и центральным процессором, превосходным качеством и динамической точностью управления, высоким разрешением и высокой частотой дискретизации. Наиболее распространенная система ЧПУ в России. Исключительная надежность с наработкой на отказ до 50 лет. Интерфейс полностью на русском языке. 10,4-дюймовый LCD-дисплей, 2 Мб памяти. Интерфейсы подключения USB и Ethernet (RJ-45). Базовый комплект включает пакет высокоскоростной и высокоточной обработки AICC-1 для оптимизации ускорения и торможения приводов и контроля прохождения траектории. Функция жесткого нарезания резьбы.

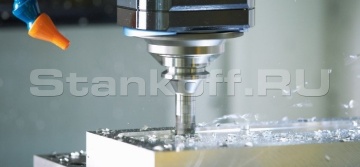

Шпиндель BT40

Шпиндель BT40 с прямым приводом обеспечивает высокоточную и высокоскоростную резку.
Шпиндель на 12000 об/мин оснащен увеличенным двигателем и напрямую приводится в действие серводвигателем с тормозом. Он стабилен и надежен при выполнении высокоскоростного фрезерования или сверления. Конструкция охлаждения с постоянной температурой, низкое повышение температуры, небольшая термическая деформация, стабильная производительность обработки. Дополнительная автономная функция кольцевого распыления воды, эффективно продлевающая срок службы инструмента.

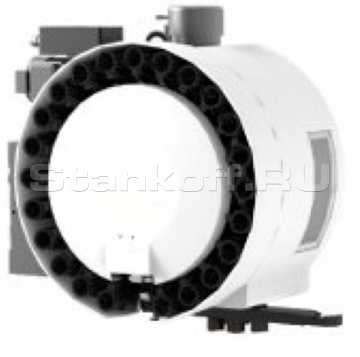

Вертикальная установка инструментального магазина

• Колонна не испытывает боковых нагрузок;
• Опора инструментального магазина равномерно нагружена и не подвержена деформации;
• Обеспечивает стабильность смены инструмента.

Направляющие передней двери

Направляющие передней двери защищены от попадания стружки и схода роликов с рельсов, что облегчает регулярную очистку и снижает затраты на техническое обслуживание.

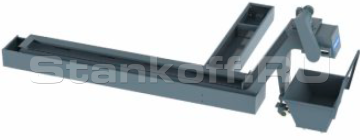

Конвейер для удаления стружки

Новейшая конструкция системы удаления герметична, что делает процесс автоматического стружкоотделения более эффективным. Очистку от стружки теперь можно проводить с увеличенным интервалом (2 недели вместо 3 дней).

Канавка для стока СОЖ и уплотнительная канавка на станине

Предотвращают утечку СОЖ и стружки и обеспечивают чистоту рабочей зоны.

Точность позиционирования

Точность позиционирования и повторного позиционирования намного выше благодаря литой конструкции и новейшим разработкам инженеров PRATIC. Точность и повторяемость позиционирования линейных осей и осей вращения проводится по стандарту ISO 10791-4:1998.
