Детальное описание

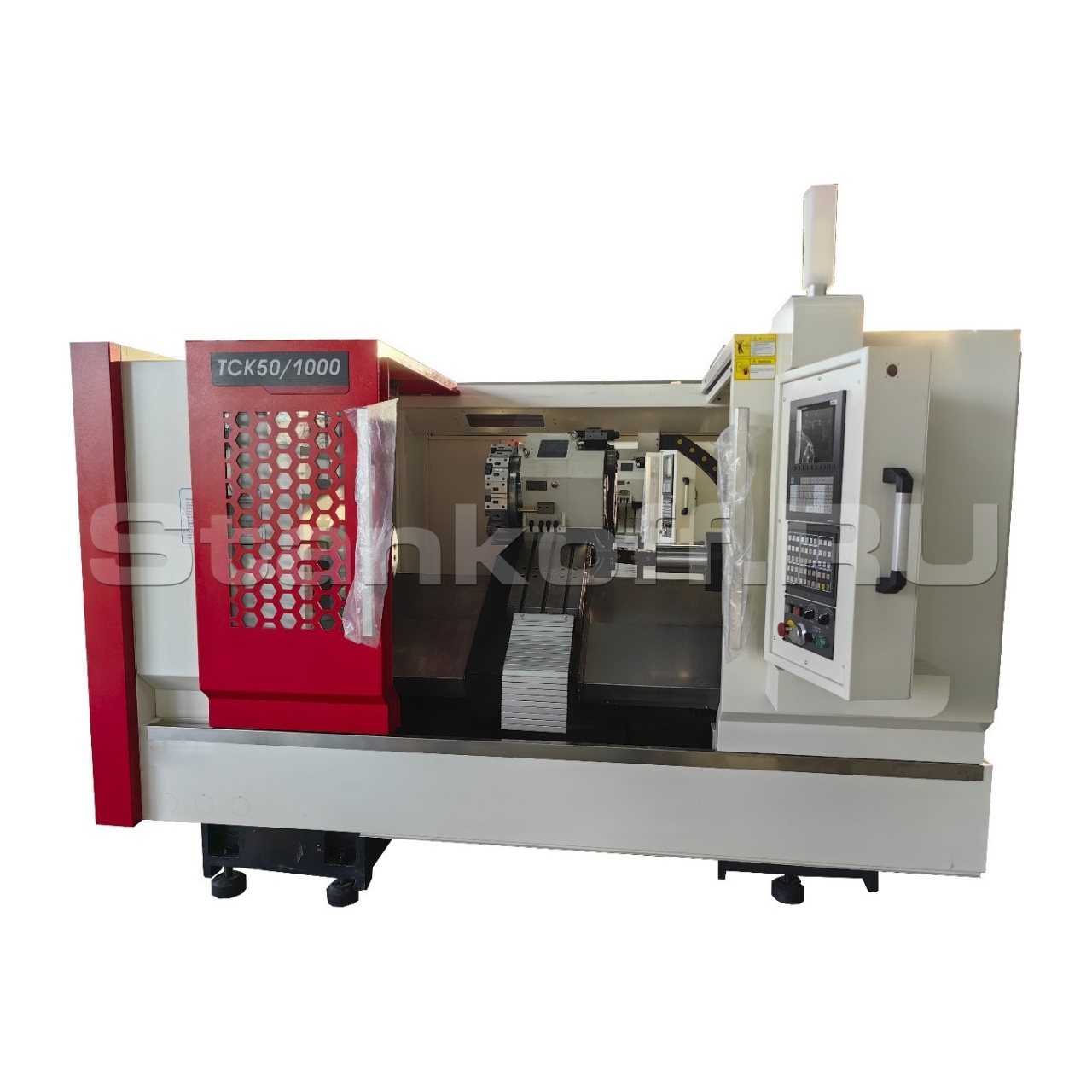

Токарный станок с ЧПУ TCK50/1000 — многофункциональное оборудование с числовым программным управлением. Конструкция станка и его управление разработаны с учётом требований эргономики, что делает его удобным и лёгким в управлении. Станок предназначен для выполнения токарных операций чистовой и получистовой обработки, включая обработку чугунных отливок. Благодаря высокоскоростному шпинделю, он обеспечивает высокое качество обработки.
Перемещения по осям осуществляются по высокоточным направляющим качения серии HGH35. Они устойчивы к вибрации, обладают высокой жёсткостью и позволяют выполнять токарную обработку со снятием больших припусков.
Конструктивные особенности
Цельнолитая станина
Виброустойчивость и жёсткость цельнолитой станины с углом наклона 30˚ обеспечивает высокую точность обработки.
Серводвигатель KND
Серводвигатель главного привода CTB увеличенной мощности 11/15 кВт.
Система ЧПУ KND1000TC1I-D
• Одновременная обработка 4 осями или в комбинации осей 3+2;• Готовность к использованию, интегрированный пакет программного обеспечения;
• Обратная связь через цифровую шину привода;
• Двунаправленная компенсация погрешности ходового винта;
• Комплектуется электронным маховиком управления.
Привод задней бабки
Электромеханический привод задней бабки, управляемый от системы ЧПУ.
Гидравлический патрон
3-х кулачковый гидравлический патрон Ø 250 мм в стандартной комплектации. Диаметр обрабатываемого прутка 65 мм.
диаметр отверстия в шпинделе
Большой (до 82 мм) диаметр отверстия в шпинделе. В зависимости от типа выбранного патрона.
Резцедержатель
Инструмент устанавливается в автоматический резцедержатель на 12 позиций. Кроме того, суппорт оборудован Т-образными пазами, позволяющими закреплять осевой инструмент в специальных блоках.
Конвейер для удаления стружки
В стандартной комплектации используется пластинчатый конвейер для удаления стружки, оснащённый ёмкостью для её сбора.
Направляющие
Роликовые направляющие качения производства компании Hiwin.По оси X - 35 мм.
По оси Z - 45 мм.
ШВП
Используемые ШВП производства компании Hiwin: по оси X — Ø25 мм, по оси Z — Ø40 мм.Прямой привод через предохранительную муфту (безременной)ю
Телескопическая защита направляющих и ШВП надёжно предотвращает их повреждение и коррозию.
Система принудительной смазки
Специально разработанная система принудительной смазки, позволяющая вести обработку на высоких скоростях.Дополнительные опции
Барпуллер
Устройство, предназначенное для извлечения прутка (заготовки) из шпинделя. Устанавливается в револьверную головку станка.Его работа основана на скоординированном взаимодействии с гидравлическим программируемым патроном. Цикл работы:
1. Зажим заготовки в патроне.
2. Обработка заготовки и отрезание детали.
3. Установка барпуллера соосно с патроном.
4. Подача барпуллера по оси Z до упора в заготовку (при этом подпружиненные захваты расходятся и фиксируют заготовку).
5. Разжим заготовки.
| Макс. диаметр обработки над станиной, мм | 500 |
| Макс. диаметр обработки над суппортом, мм | 280 |
| Диаметр 3-х кулачкового механического патрона, мм | 250 |
| Расстояние между центрами 3-х кулачковый/цанговый патрон, мм | 900 |
| Угол наклона станины, град | 30 |
| Диаметр отверстия шпинделя, мм | 82 |
| Тип шпинделя | А2-8 |
| Макс. частота вращения шпинделя, об/мин | 2500 |
| Диаметр ШВП оси Х, мм | 40 |
| Диаметр ШВП оси Z, мм | 50 |
| Тип направляющей по оси X, мм | 35 |
| Тип направляющей по оси Z, мм | 45 |
| Перемещение по оси Х, мм | 300 |
| Перемещение по оси Z, мм | 600 |
| Скорость перемещения по оси Х, мм/мин | 5000 |
| Скорость перемещения по оси Z, мм/мин | 15000 |
| Точность позиционирования по оси Х, мм | 0,008 |
| Точность позиционирования по оси Z, мм | 0,01 |
| Точность повторного позиционирования по оси Х, мм | 0,005 |
| Точность повторного позиционирования по оси Z, мм | 0,008 |
| Количество инструментов, шт | 12 |
| Размер инструмента в резцедержателе, мм | 25x25 |
| Диаметр осевого инструмента в резцедержателе, мм | 25/32 |
| Диаметр пиноли задней бабки, мм | 80 |
| Конус задней бабки | MT5 |
| Ход пиноли задней бабки, мм | 100 |
| Мощность главного серводвигателя, кВт | 11/15 |
| Мощность двигателя подачи по оси Х, кВт | 1,5 |
| Мощность двигателя подачи по оси Z, кВт | 1,5 |
| Крутящий момент двигателя подачи по оси Х, Нм | 10 |
| Крутящий момент двигателя подачи по оси Z, Нм | 15 |
| Крутящий момент двигателя подачи задней бабки, Нм | 10 |
| Габаритные размеры станка без учета конвейера (ДxШxВ), мм | 2500x2400x1700 |
| Вес станка, кг | 2500 |
