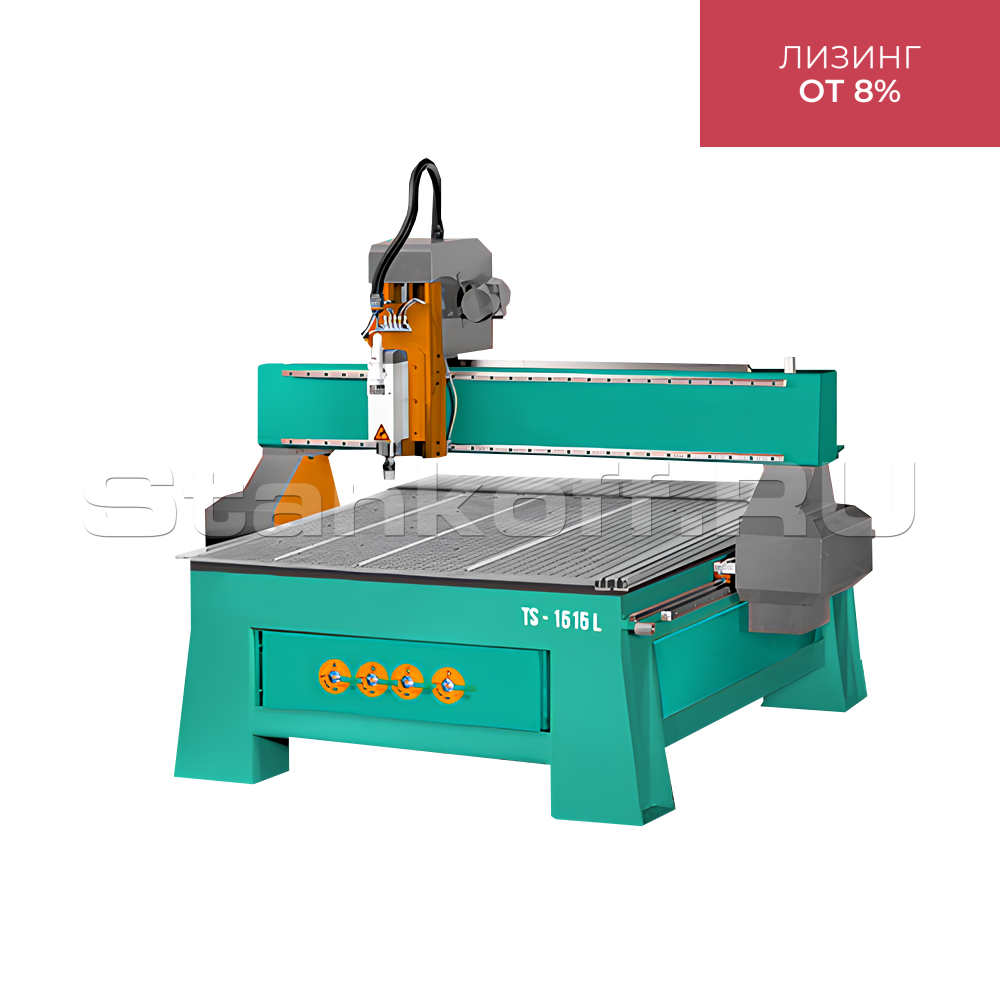

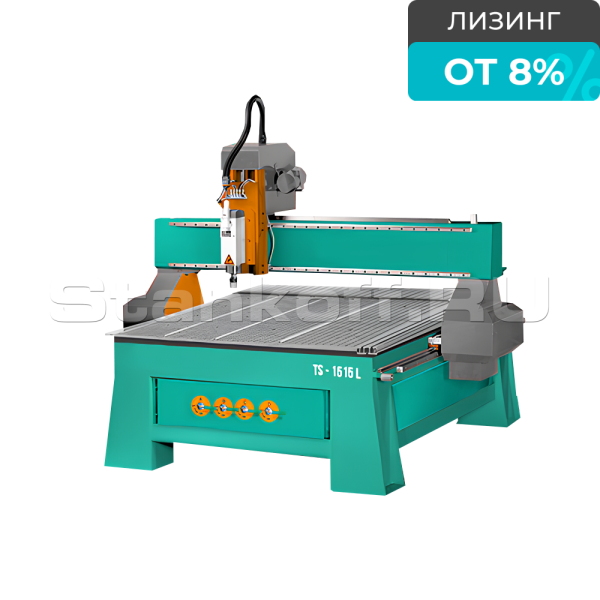

Фрезерный станок с ЧПУ TS 1515L
+7 (995) 888-07-02
Детальное описание
Станок модели TS 1515 L – является фрезерным станком с ЧПУ, и предназначен для обработки дерева, ДСП, МДФ, фанеры, любые полистиролы, искусственный камень, акриловое стекло и оргстекло, модельный пластик. Данный станок используется для выполнения фрезерных работ на плоских заготовках, для гравировальных работ и резьбы по дереву.
Область применения
Применяется для гравировки и раскроя в различных отраслях промышленности, бизнесе и хобби: изготовление мебели и элементов (фасады, кровати, зеркала и др.), ювелирные мастерские, гравировочные мастерские, радиотехника (изготовление плат), изготовление сувениров и скульптур, изготовление прототипов любых товаров или форм, резка пластика и плёнок, черчение, шлифовка сложных поверхностей, изготовление рекламы и др.
Комлпектация
| Станок TS 1515L | 1 шт |
| Шпиндель 3,2 кВт | 1 шт |
| Водяной насос для охлаждения шпинделя ( для шпинделя с вод. охл. ) | 1 шт |
| Шкаф электронного управления встроенный | 1 шт |
| Аспирационный кожух | 1 шт |
| Вакуумная подготовка | 1 шт |
| Программное обеспечение NC Studio | 1 комп |
| Начальный комплект фрез | 1 комп |
| Цанга ER 25 | 1 шт |
| Набор приспособлений для прижима заготовки | 1 комп |
| ЗИП | 1 комп |
| Датчик измерения длины инструмента и высоты | 1 шт |
Конструктивные особенности
Станина из толстолистового уголка и профилей прямоугольного сечения
За счет специальной обработки отжигом, обеспечивают высокую жесткость конструкции, а также долговечность эксплуатации станка без потери точностных параметров. Отсутствие вибрации - достигается высокая точность обработки.
Вакуумный стол
Позволяет быстро и неподвижно установить заготовку на рабочий стол за счет мощной вакуумной станции 5,5 кВт. Это позволяет экономить время на установку. Также заготовку на стол можно крепить механически при помощи струбцин, для этого на столе есть Т-образный профиль.
Высокоточные направляющие
Линейные направляющие повышенной твердости, обеспечивают высокую точность перемещения по осям X, Y и Z. Достигается высокая точность обработки и долговечность работы станка без потери точностных параметров.
Косозубая рейка
Передача по осям X, Y станка осуществляется косозубой зубчатой рейкой. За счет применения косозубой рейки увеличивается сцепление в паре рейка-шестерня, что дает увеличение точности при работе станка. Косая рейка имеет также и скоростные преимущества перед рейкой прямой, увеличивая скорость холостого перемещения до 30 м/мин.
Высокопрецизионные винтовая пара
Сечение 20 мм. Исключен люфт а также обеспечивается высокоточное перемещение шпинделя по оси Z.
Шаговый двигатель (Leadshine)
Установленные на каждом узле для перемещения по осям X, Y и Z.
Шпиндель 3,2 (3,7) кВт
За счет высокой частоты вращения осуществляет обработку деталей из древесины, пластика, акрилового стекла для изготовления рекламы и сувенирной продукции.
Встроенный электро-шкаф
Электронный блок управления с комплектующими ведущих мировых производителей.
Система управления
Самая доступная и надежная систем управления «NC STUDIO». Полная поддержка 3D-обработки, возможность редактировать и создавать программы непосредственно у станка, простой и понятный графический интерфейс системы. Система обеспечивает высокую производительность и качество получаемой продукции, малое время настройки и легкость в управлении. Для установки необходимо установить Плату NC STUDIO в системный блок и подключить при помощи DATA кабеля со станком.
Датчик измерения длины инструмента и высоты заготовки
Осуществляет автоматический контроль длины инструмента и позволяет, начиная работу, быстро ввести данные о поверхности стола (Z=0) и о высоте материала. Обеспечивает быстрый ввод параметров, защиту поверхности стола, что повышает производительность станка и уровень безопасной работы.| Рабочая зона (X*Y*Z) | 1530*1530*300 мм |
| Высота координаты Z | 300 мм |
| Направляющие X, Y | линейные |
| Направляющие Z | линейные |
| Механизм привода X, Y | зубчатая косозубая передача |
| Механизм привода Z | шарико-винтовая передача |
| Двигатель привода X,Y, Z | шаговый |
| Мощность шпинделя | 3,2 (3,7) кВт |
| Частота вращения шпинделя | 6000-24 000 об/мин |
| Мощность двигателя привода X,Y,Z | 0,45 кВт |
| Скорость позиционирования | до 10 м/мин |
| Макс. скорость перемещения (холостой ход) | до 10 м/мин |
| Макс. скорость фрезерования | до 8 м/мин |
| Система управления – тип С ЧПУ | NC Studio |
| Команды управляющих программ | G code |
| Напряжение питания | 380V/220V |
| Габариты станка м. | 1,7x1,7x1,5 |
| Масса станка | 600 кг |
