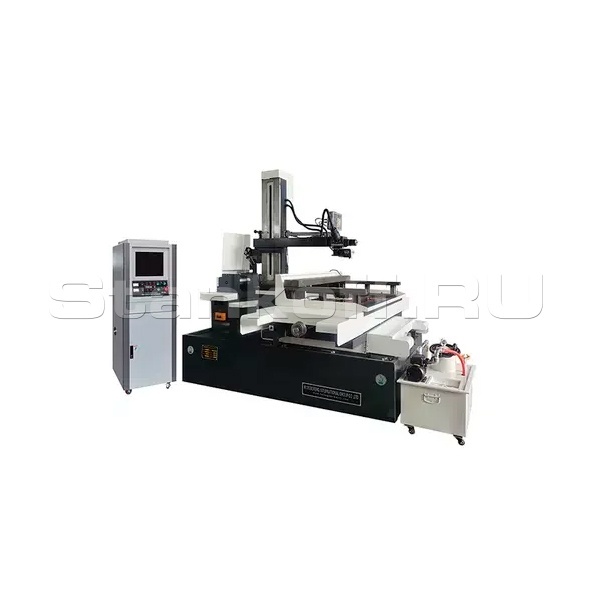

Электроэрозионный проволочно-вырезной многопроходный станок с ЧПУ DK7745

В наличии

Контакты

Альберт

+7 (995) 888-07-13

Реклама Рекомендуем предложения

Электроэрозионный проволочно-вырезной многопроходный станок с ЧПУ DK7745 Подробное описание и цена >>>

Электроэрозионный проволочно-вырезной многопроходный станок с ЧПУ DK77100 Подробное описание и цена >>>

Электроэрозионный проволочно-вырезной многопроходный станок с ЧПУ DK7725 Подробное описание и цена >>>

Детальное описание

Электроэрозионный проволочно-вырезной многопроходный станок с ЧПУ DK7745 предназначен для изготовления инструмента, деталей машин и приборов, а также различного рода пресс форм, штампов и других изделий из токопроводящих материалов. Станок оснащен системой числового программного управления (ЧПУ) с цветным монитором на базе компьютера в промышленном исполнении и генератором технологического тока.

Стандартная комплектация

Станок в сборе;
Стойка ЧПУ;
Насосная станция с насосом высокого давления;
Оптические линейки и устройство цифровой индикации (УЦИ);
Централизованная система смазки;
Устройство постоянного натяжения проволоки;
Панели подачи СОЖ (сопла), ролики, токосъемники;
Установочные опоры;
Комплект инструмента и оснастки (натяжной ролик, калибр вертикальности проволоки, набор прижимов, отвертки, шестигранники, ручка вращения барабана);
Комплект расходных материалов (банка СОЖ 2 кг, катушка проволоки молибденовой диаметром Ø0,18мм, длиной 2000 м, подшипники для направляющих роликов, направляющие ролики одноосные - 1 комплект из 3-х штук, направляющие ролики двухосные - 1 комплект из 2-х штук, фильера прецизионная - 1 комлект из 2-х штук, твердосплавные электроды - 1 комплект);
Программное обеспечение;
Руководство по эксплуатации на русском языке.

Общие характеристики
Тип	Многопроходный
Макс. рабочий ток, А	7
Макс. ток короткого замыкания, А	10
Наилучшая шероховатость, мкм	≥0,8-1,0
Макс. рабочая точность, мм	0,012
Макс. толщина резания, мм	400
Мощность генератора, кВт	2,5
Управление скоростью проволочного барабана	Есть
Ширина импульса настройки	по 7 значениям
Соотношение интервала импульсов и ширины импульса (Toff/Ton)	по 11 значениям
Возможность изменения мощности	по 7 значениям
Параметры рабочего стола
Ход рабочего стола по оси X, мм	450
Ход рабочего стола по оси Y, мм	550
Длина стола, мм	810
Ширина стола, мм	570
Точность позиционирования осей, мм	0,005
Размер стола, мм	810×570
Обработка детали
Макс. толщина обрабатываемой детали, мм	400
Макс. эффективность резки, мм² / мин	160
Средняя эффективная производительность, мм² / мин	120
Макс. вес заготовки, кг	350
Параметры проволки
Уол наклона проволки, °/мм	6/30/45-80
Мин. диаметр, мм	0,12
Макс. диаметр, мм	0,25
Мин. скорость, м/с	5
Макс. скорость, м/с	11,5
Электропитание
Потребляемая мощность, кВт	≤2,5
Габаритные размеры
Длина станка, мм	1720
Ширина станка, мм	1400
Высота станка, мм	1700
Вес нетто, кг	1350
Габаритные размеры шкафа управления
Длина шкафа, мм	700
Ширина шкафа, мм	700
Высота шкафа, мм	1800
Вес шкафа, кг	100
