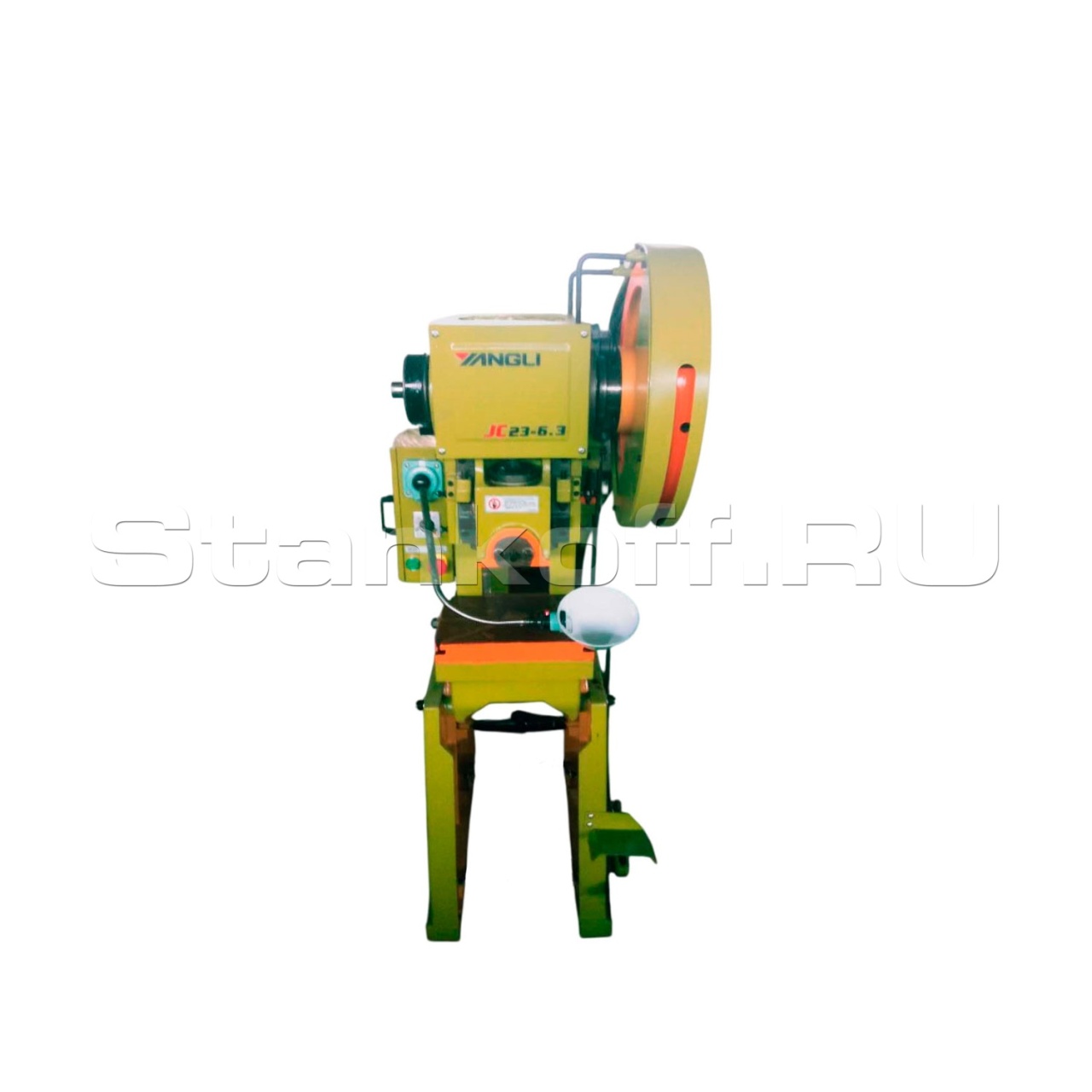

Кривошипный пресс YANGLI JC23-63.3
Контакты
Альберт
+7 (995) 888-07-13
Реклама Рекомендуем предложения
Детальное описание
Кривошипный пресс YANGLI JC23-63.3 с возможностью регулировки хода (опция) и С-образной наклоняемой станиной из чугуна оснащены ленточным тормозом, механической защитой от перегрузок и системой централизованной смазки (опция). Пресс идеально подходит для выполнения всех видов штамповочных операций — вырубки, пробивки, формовки и вытяжки, как в автономном режиме, так и в составе производственной линии.
Стандартная комплектация
- Литая чугунная станина высокой жесткости с возможностью наклона;
- Ленточный тормоз;
- Система с одинарной поворотной шпонкой;
- Направляющие с линейными поверхностями;
- Механическая защита от перегрузки;
- Регулировка высоты штампа;
- Суппорт выталкивателя ползуна;
- Лампа освещения рабочей зоны;
- Подштамповая плита;
Особенности
- Литая чугунная станина. Установлена на литом чугунном основании. Она может наклоняться относительно основания, что упрощает удаление готовых деталей или обрезков из штампа. Ползун, выполненный в виде коробчатой формы из чугуна, перемещается по линейным поверхностям направляющих.
- Привод вращения кривошипного вала. Включает главный электромотор, клиноременную передачу и маховик. Возможность остановки организована при помощи системы одинарной поворотной шпонки и ленточного тормоза . Система с более долговечной двойной поворотной шпонкой предлагается в качестве опции.
- Система механической защиты от перегрузки. Расположена внутри ползуна и обладает высокой надежностью. Она позволяет защитить пресс и штамповую оснастку от чрезмерных нагрузок. В случае перегрузки происходит повреждение металлической пластины, являющейся предохранителем, которую следует заменить на новую.
- Регулировки высоты штампа (закрытой высоты). Для регулировки используется специальный индикатор положения. Регулировка осуществляется за счёт изменения длины шатуна. Внутри шатуна есть винт, который соединяется с ползуном. Вкручивая данный винт в тело шатуна мы уменьшаем длину шатуна и увеличиваем закрытую высоту и наоборот.
- Система централизованной смазки. Обеспечивает возможность регулярной смазки наиболее важных узлов пресса, находящихся в труднодоступных местах.
- Педаль. Запуск и остановка пресса производится при помощи педали. Отдельный кнопочный пульт управления для запуска пресса двумя руками предлагается в качестве опции.
Опции
- Регулировка хода ползуна;
- Кнопочный пульт управления для запуска пресса двумя руками;
- Система централизованной смазки;
- Защитные ограждения слева и справа от стола.
| Общие характеристики | |
| Номинальное усилие, кН | 63 |
| Номинальная высота штамповки, мм | 3 (2*) |
| Ход ползуна, мм | 35 (0-40*) |
| Ходов в минуту, мин^-1 | 170 |
| Макс. высота штампа, мм | 110 (105*) |
| Настройка высоты штампа, мм | 30 (20*) |
| Глубина выреза, мм | 110 |
| Расстояние от центра ползуна до станины, мм | 150 |
| Длина рабочего стола, мм | 200 |
| Ширина рабочего стола, мм | 310 |
| Диаметр отверстия в столе, мм | 60 |
| Толщина подштамповой плиты, мм | 40 |
| Длина ползуна | 120 |
| Ширина ползуна, мм | 140 |
| Диаметр отверстия под хвостовик, мм | 30x55 |
| Максимальный наклон станины, ° | 30 |
| Расстояние между колоннами, мм | 110 |
| Вырез в станине под столом, мм | 140x110х160 |
| Мощность, кВт (л.с.) | 0,75 |
| Габаритные параметры | |
| Длина станка, мм | 780 |
| Ширина станка, мм | 610 |
| Высота станка, мм | 1505 |
| Вес нетто, кг | 400 |
