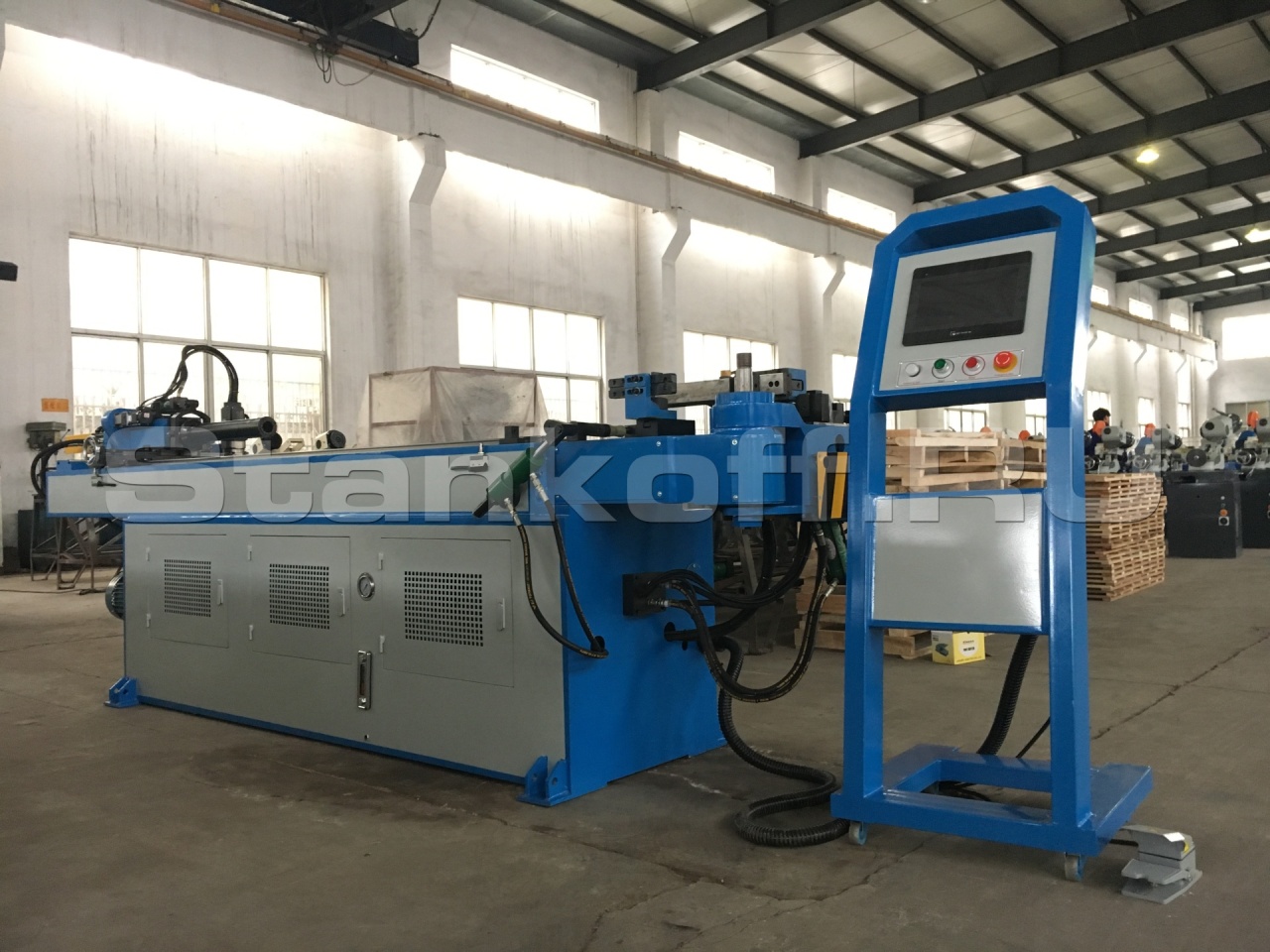

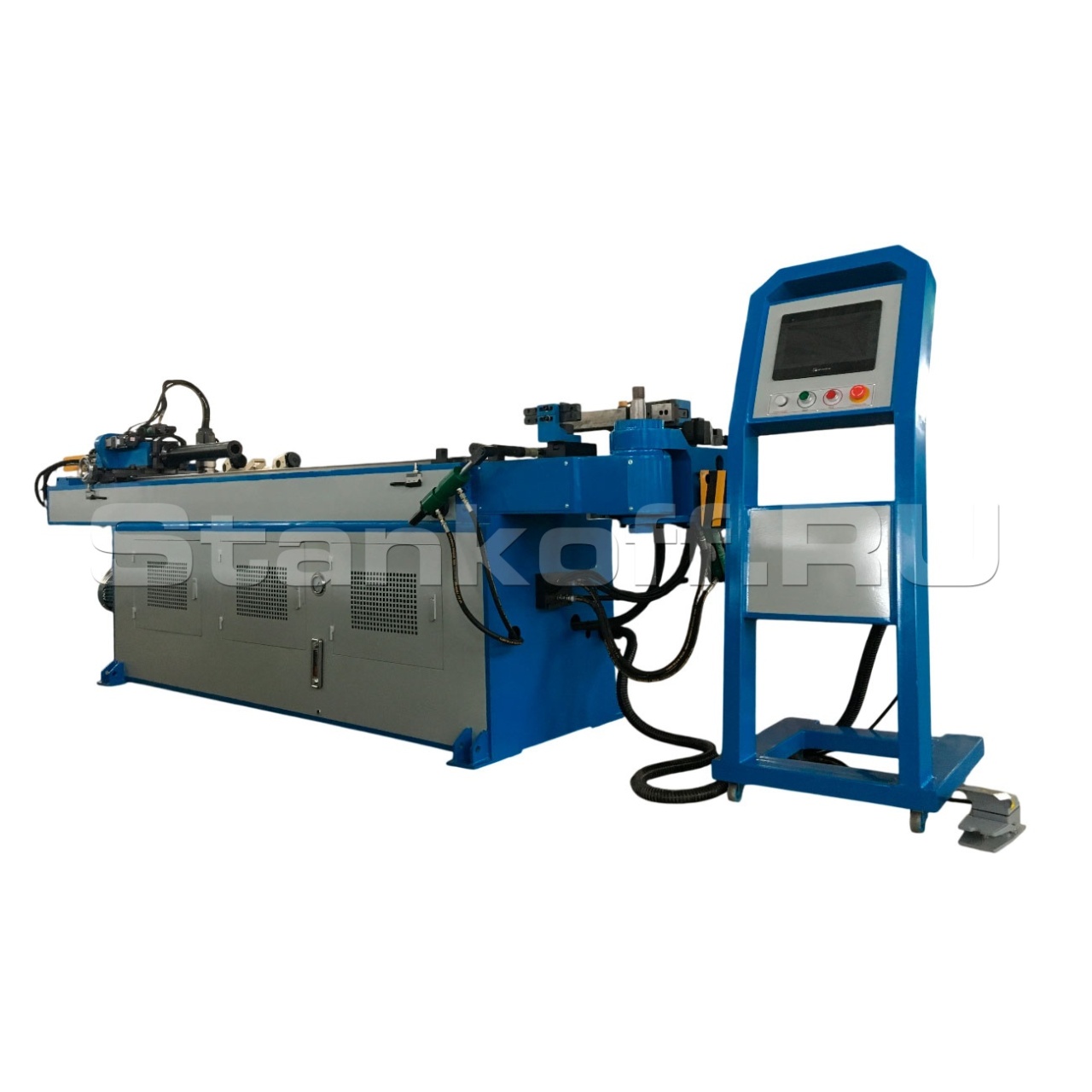

Дорновый трубогибочный станок KING-MACC 38СNC
Реклама Рекомендуем предложения
Детальное описание
Дорновый трубогибочный станок KING-MACC 38СNC предназначен для гибки труб и профилей, что позволяет создавать сложные формы и конструкции из металлов. Он применяется в различных отраслях, таких как автомобилестроение, строительство, производство мебели и других сферах, где требуется работа с металлическими трубами и профилями.
Станок поставляется с системой ЧПУ, оборудованной сенсорным экраном, для выполнения действий необходимо выбрать соответствующий пункт меню интерфейса оператора. В ручном режиме возможно перемещение отдельных узлов станка, при выборе соответствующей кнопки на экране. Ручной режим используется для настройки станка перед выполнением операций в автоматическом режиме. При программировании, задается необходимое количество углов гиба, выполняемых на одной трубе, для получения изделия. Программа сохраняется в памяти станка под определенным номером. В автоматическом режиме производится циклическое поочередное выполнение гибов с углами, заданными в выбранной программе. Оператор нажимает педаль, для перехода от одного действия станка к другому.
Станок поставляется с системой ЧПУ, оборудованной сенсорным экраном, для выполнения действий необходимо выбрать соответствующий пункт меню интерфейса оператора. В ручном режиме возможно перемещение отдельных узлов станка, при выборе соответствующей кнопки на экране. Ручной режим используется для настройки станка перед выполнением операций в автоматическом режиме. При программировании, задается необходимое количество углов гиба, выполняемых на одной трубе, для получения изделия. Программа сохраняется в памяти станка под определенным номером. В автоматическом режиме производится циклическое поочередное выполнение гибов с углами, заданными в выбранной программе. Оператор нажимает педаль, для перехода от одного действия станка к другому.
Комплектация
- Стойка ЧПУ с пультом и сенсорным экраном;
- 3 управляемые ЧПУ координаты;
- угол гиба – гидравлический привод;
- продольное перемещение трубы – привод от электрического сервомотора через редуктор;
- поворот трубы в пространстве – привод от электрического сервомотора через редуктор;
- Гидравлический привод подвода прижима и направляющего лотка - Гидравлический привод продольного перемещения направляющего лотка;
- Гидравлический привод перемещения дорна;
- Комплект ключей;
- 1 комплект гибочной оснастки.
Макс. типоразмер труб (углеродистая сталь), мм | 38x2 |
Макс. радиус гиба (при гибке намоткой на гибочный сектор), мм | 200 |
Длина дорновой штанги, мм | 3200 |
Максимальный угол изгиба, º | 190 |
Точность по углу гибки, º | +/- 0,1 |
Макс. скорость гибки, °/сек | 60 |
Макс. скорость поворота трубы, º/сек | 200 |
Точность по углу поворота трубы, º | +/- 0,1 |
Макс. скорость подачи трубы, мм/сек | 1000 |
Точность подачи трубы, мм | +/- 0,1 |
Мощность электромотора гидростанции, кВт | 4 |
Мощность сервомотора поворота трубы, кВт | 0,4 |
Мощность сервомотора подачи трубы, кВт | 0,75 |
Размеры станка (ДxШxВ), мм | 3500x700x1300 |
Масса, кг | 2000 |
