Детальное описание

Фрезерный станок ЧПУ с виртуальным симулятором предназначен для подготовки специалистов в области фрезерной обработки на станках с числовым программным управлением (ЧПУ). Комплекс позволяет обучающимся развивать навыки работы на современном фрезерном станке с ЧПУ и параллельно работать с виртуальным симулятором, который предоставляет безопасную и интерактивную платформу для освоения ключевых операций и настроек.

Состав комплекса

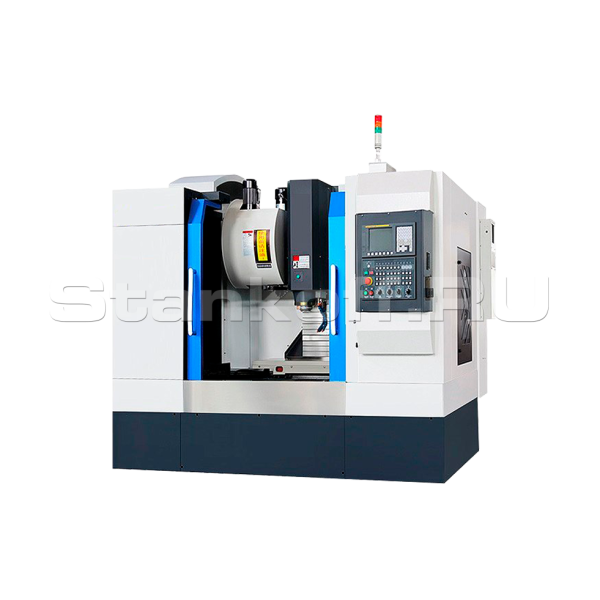

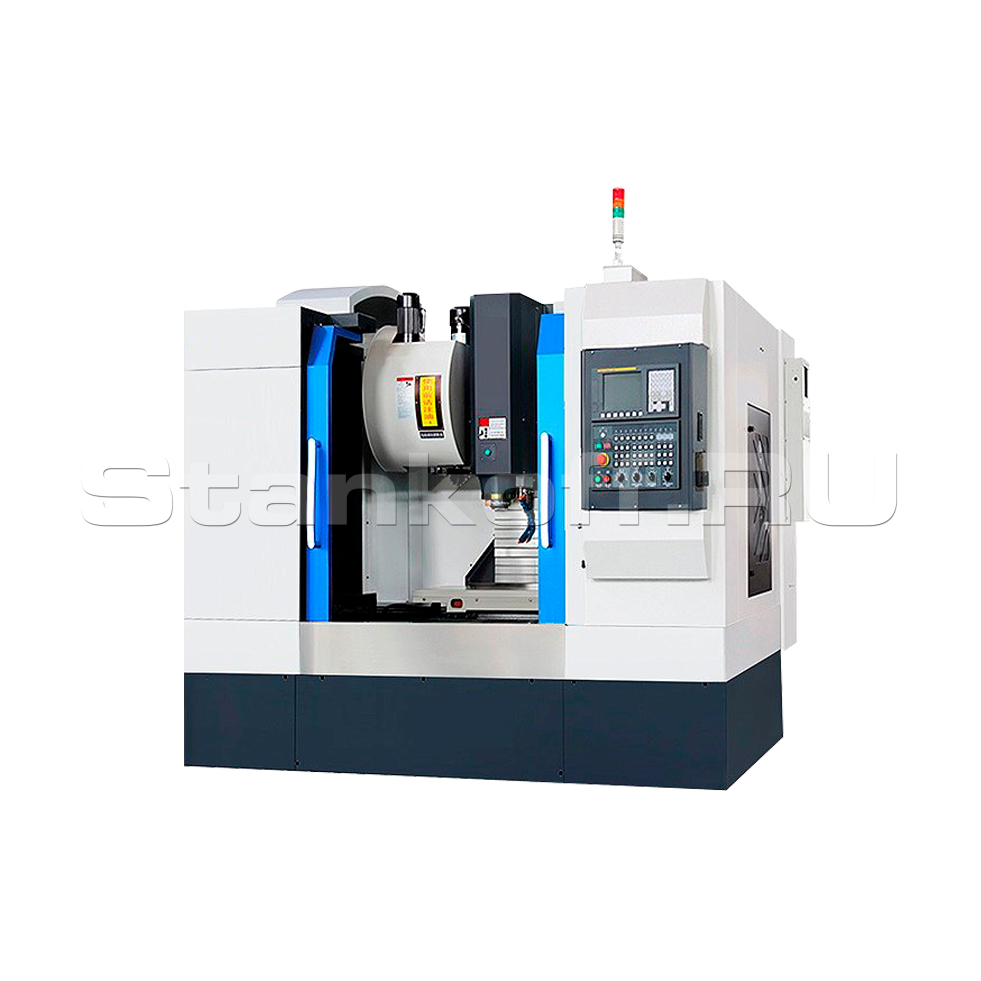

1. Фрезерный станок с ЧПУ

Вертикальный многоцелевой обрабатывающий центр предназначен для высокоточной обработки металла, для производства деталей и узлов машин и механизмов, пресс-форм и т.д. Такие операции как фрезерование, сверление, зенкерование, растачивание, нарезание резьбы, обработка двухмерных и трехмерных изогнутых поверхностей, обработка наклонных поверхностей.

Идеально подходит для обучения, предоставляя учащимся доступ к передовым технологиям, применяемым в промышленности. Массивная цельнолитая станина из чугуна Mehanite обеспечивает стабильность и снижает вибрации, позволяя учащимся работать в реальных условиях обработки.

Высокоточный электрошпиндель и линейные направляющие HIWIN поддерживают высокую точность, демонстрируя значение прецизионной обработки.

Система управления FANUC 0i MF PLUS проста в освоении, что дает студентам возможность быстро освоить основы программирования ЧПУ и подготовки производственных программ.

Автоматическая смена инструментов, система смазки и подачи СОЖ, а также защитные телескопические кожухи добавляют обучению практическую ценность, поскольку пользователи изучают функционал, необходимый для работы с оборудованием в реальных производственных условиях.

Характеристики промышленного оборудования подбираются под индивидуальные требования заказчика


Стандартные виды обработки

Комплектация станка:

  • Цельнолитая массивная станина;
  • Промышленный электрошпиндель;
  • Магазин автоматической смены инструмента на 16 единиц Aimach/Okada (Тайвань);
  • Система управления Fanuc 0i MF PLUS;
  • Цифровые серводвигатели и драйверы Fanuc;
  • Линейные направляющие HIWIN (Тайвань);
  • Шарико-винтовые передачи HIWIN;
  • Система подачи СОЖ в зону резания;
  • Автоматическая система смазки;
  • Телескопические защитные кожухи.

2. Симулятор фрезерного станка с ЧПУ

Симулятор фрезерного станка с ЧПУ предназначен для базового ознакомления начинающих специалистов машиностроительного профиля с принципами программирования операций фрезерной обработки деталей с использованием стандартного (ISO) G-кода.

На симуляторе реализовано редактирование кода управляющих программ фрезерного станка, операции с файлами управляющих программ, настройка геометрических параметров режущего инструмента, непрерывное/пошаговое выполнение блоков управляющих программ, трёхмерная визуализация перемещений инструмента в рабочем пространстве станка, упрощённая визуализация обрабатываемой поверхности детали, расчёт режимов обработки, краткое справочное руководство по использованию G-кода.

Многоплатформенная поддержка позволяет использовать программный продукт на различных вычислительных устройствах, включая интерактивные доски, смартфоны, планшетные и настольные компьютеры, что, в свою очередь, повышает гибкость и мобильность образовательного процесса, соответствуя современному уровню информатизации образования.

Графический интерфейс пользователя программы реализован на русском и английском языках.


3. Методические указания

Методические указания содержат пошаговые инструкции и упражнения, необходимые для эффективного освоения практических навыков. Материалы разработаны опытными специалистами и соответствуют современным требованиям к профессиональной подготовке.

4. Паспорт

Полный пакет документации, включающий паспорт на оборудование и технические характеристики.

Опционально

Для более глубокого и наглядного обучения в учебно-промышленный комплекс возможно включить дополнительные обучающие элементы, которые делают процесс освоения навыков удобнее и эффективнее.

1. Наглядные пособия

Представляют собой печатные и электронные инструкции, схемы и инфографику, которые упрощают восприятие информации о работе станка и основных операциях. Пособия могут быть представлены в виде плакатов, брошюр и листовок, что позволяет удобно размещать их в учебных классах или мастерских.

2. Стенды

Учебные стенды для демонстрации важных аспектов работы на токарном станке и его устройства. Они могут включать макеты и схемы станка с подвижными элементами, что помогает студентам в изучении внутреннего устройства и принципов работы. Стенды также оснащаются визуальными пояснениями для разбора отдельных элементов станка, таких как шпиндель, суппорт, пиноль и других компонентов.

3. Планшет для обучающего контента

Планшет с предустановленным программным обеспечением предоставляет доступ к электронным пособиям и симулятору работы станка, что позволяет студентам индивидуально работать с материалами. Это устройство оснащено удобным интерфейсом для просмотра уроков, видеоинструкций и проведения самостоятельных упражнений, что помогает закрепить пройденный материал.

4. Панель оператора

Панель представляет собой физическую имитацию элементов управления станком, включая рукоятки, кнопки и переключатели, что помогает студентам освоить управление оборудованием без необходимости использования самого станка. Такая панель дает возможность тренироваться в управлении движениями шпинделя, суппорта и других частей станка, привыкать к расположению элементов и корректному выполнению операций.


Данные компоненты помогают создать полноценную учебную среду, обеспечивая более детальное понимание процесса работы на токарном оборудовании и способствуют практическому освоению навыков без рисков, связанных с реальной работой на станке.

Основные параметры
Размеры рабочего стола, мм 800×420
Наибольшая нагрузка на стол, кг 500
T-пазы стола, мм 18x80x5
Перемещение по оси X, мм 650
Перемещение по оси Y, мм 450
Перемещение по оси Z, мм 510
Расстояние от торца шпинделя до поверхности рабочего стола, мм 150-660
Расстояние от шпинделя до колонны, мм 470
Направляющие перемещения, X/Y/Z/ Линейные направляющие (С3)
Шарико-винтовые пары, X/Y/Z/ 4012/4012/4012 / Класс точности P4
Шпиндель – ременной привод

Обороты шпинделя, об/мин-1

12 000 (прямой привод)
Мощность электродвигателя главного привода (пост. / 30 мин.), кВт 5,5 / 7,5
Инструментальная система OKADA (Тайвань)
Тип хвостовика инструмента ВТ40
Емкость магазина инструмента 24
Максимальный вес устанавливаемого инструмента, кг 15
Максимальный диаметр устанавливаемого инструмента, мм 100
Максимальная длина устанавливаемого инструмента, мм 300
Скорость перемещений
Быстрые перемещения по осям Х / Y / Z, мм/мин 24000/24000/20000
Серводвигатели SIEMENS, X/Y/Z/, Nm 7,5 / 7,5/ 15
Скорость обработки, мм/мин 1-10000
Точность
Точность позиционирования, мм ± 0,01
Повторяемость, мм ± 0,005
Энергопотребление
Напряжение, В / Частота, Гц 380 ± 10% / 50± 10%
Общая установленная мощность, кВт 9-11
Пневмосистема
Давление воздуха, МПа 0,6
Габаритные размеры
Длина, мм 2350
Ширина, мм 2270
Высота, мм 2500
Вес, кг 4300
