Токарный станок с ЧПУ с виртуальным симулятором УПК-ТЧ представляет собой комплексную систему для подготовки специалистов в области работы с токарным оборудованием, оснащенным числовым программным управлением (ЧПУ). Комплекс позволяет обучающимся освоить навыки работы на современном токарном станке с ЧПУ в сочетании с виртуальным симулятором, который создает безопасную и интерактивную среду для изучения основных операций и функционала станка.

Состав комплекса

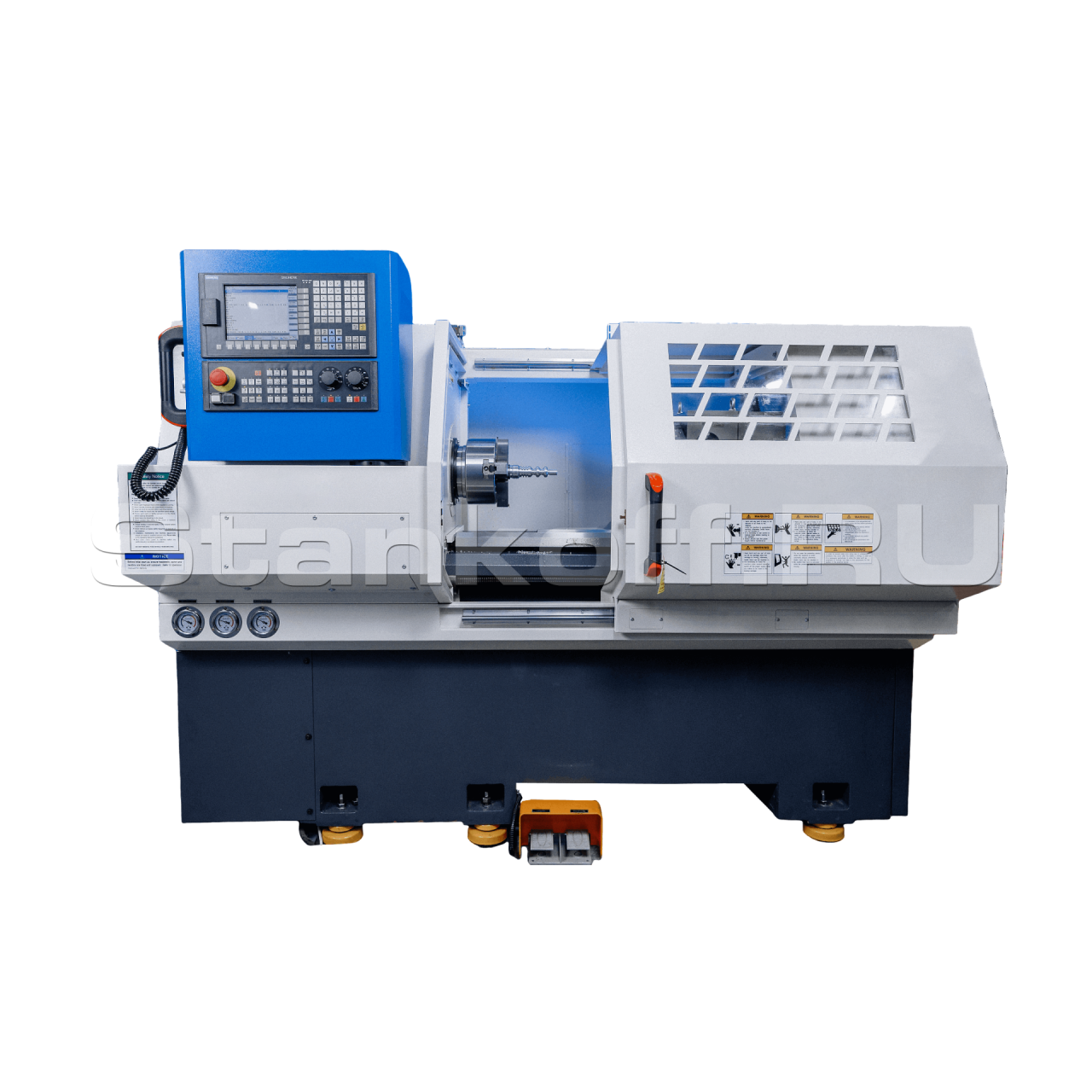

1. Токарный станок ЧПУ с горизонтальной станиной

Токарный станок с ЧПУ предназначен для производства различных типов металлических изделий. Данный тип станков широко используется в образовательных учреждениях, на опытных производствах, на предприятиях металлообрабатывающей отрасли. Высокие технические характеристики станка и его надежность гарантированы за счет установленных компонентов и узлов от ведущих мировых производителей, что позволяет использовать его для обработки деталей с высокой точностью и повторяемостью.

Обладает высокой жесткостью > HRC55 и применяются для обработки внутренних и наружных поверхностей деталей с криволинейным и ступенчатым профилем, включая сверление, зенкерование, нарезание резьбы.

Преимущества:
  • Горизонтальная станина из чугуна обеспечивает высокую жесткость
  • Станина имеет индукционную закалку с твердостью > HRC55
  • Гидравлический привод пиноли задней бабки
  • Полное кабинетное ограждение
  • Шпиндель с высокоточными и надежными подшипниками обеспечивает жесткость и точность
  • Проходное отверстие шпинделя 49 мм
  • Оригинальные компоненты Fanuc
  • Шкаф с электрокомпонентами, степень защиты IP54

Характеристики промышленного оборудования подбираются под индивидуальные требования заказчика

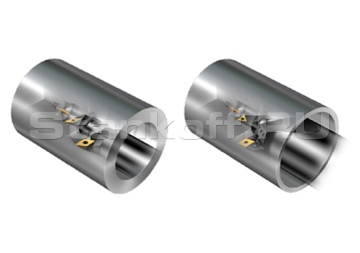

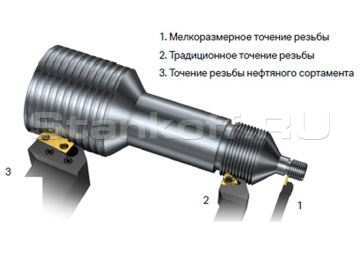

Внутреннее точение

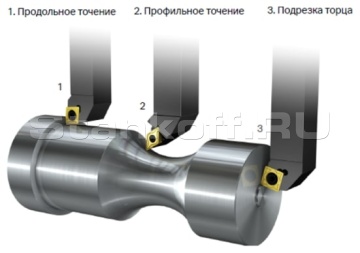

Наружное точение


Точение наружной резьбы

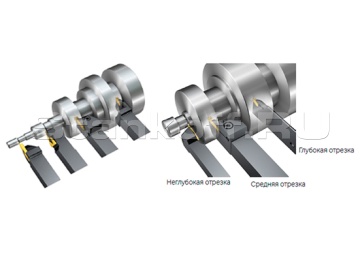

Наружная отрезка и обработка канавок

Комплектация станка:

  • Система управления ЧПУ - Fanuc 0i TF(5);
  • Массивная станина из чугуна;

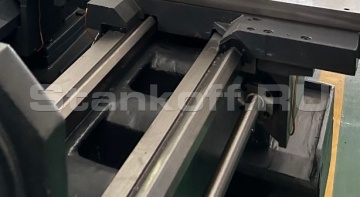

  • Направляющие скольжения;
  • 6-ти позиционный резцедержатель;
  • Высокоточный шпиндель;
  • Конструкция блока базирования шпинделя;
  • Высокоскоростной электродвигатель главного привода;

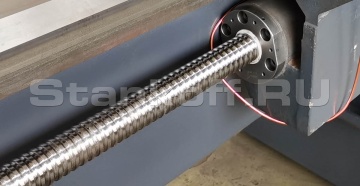

  • Шарико-винтовая передача (Класс точности C3);

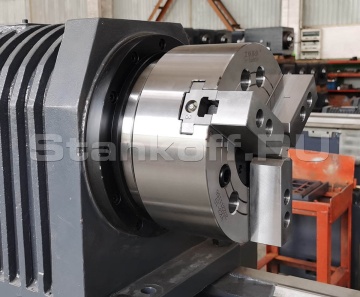

  • 3-х кулачковый зажимной патрон (Гидравлический зажим);
  • Гидравлический привод пиноли задней бабки;
  • Автоматическая система смазки;
  • LED освещение;
  • Подача сож (200w).

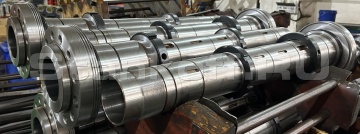

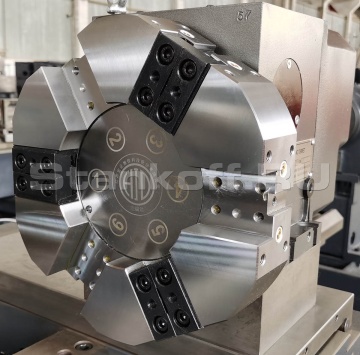

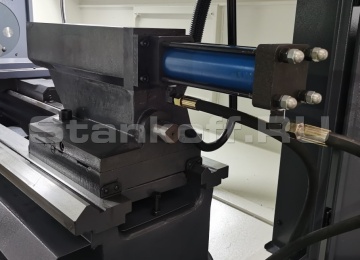

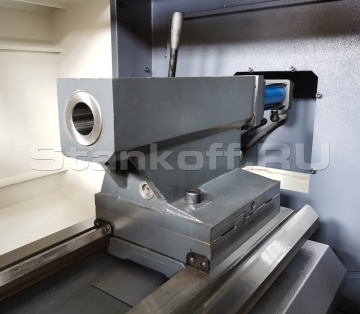

Фотографии основных узлов станка:


2. Симулятор токарного станка с ЧПУ

Позволяет проводить базовое ознакомление начинающих специалистов машиностроительного профиля с принципами программирования операций токарной обработки деталей с использованием стандартного (ISO) G-кода. В симуляторе реализована поддержка токарных циклов Fanuc (система кодов A).

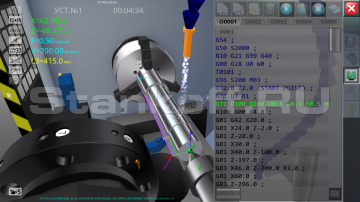

Интерактив дает возможность проводить синтаксический анализ (парсинг) кода управляющих программ с целью построения графической модели траекторий режущего инструмента в трёхмерном пространстве.

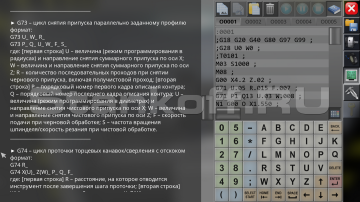

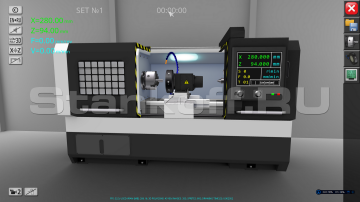

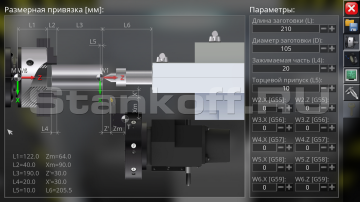

Функционал позволяет осуществлять редактирование кода управляющих программ токарного станка, операции с файлами управляющих программ, выбор параметров режущего инструмента, непрерывное выполнение блоков управляющих программ, трёхмерная визуализация перемещений инструмента в рабочем пространстве станка, упрощённая визуализация обрабатываемой поверхности детали, краткое справочное руководство по использованию G-кода.

В основу трёхмерной имитационной модели заложен токарный станок с классической компоновкой узлов, оснащенный системой ЧПУ, 6-ти или 8-ми позиционной револьверной головкой, трёхкулачковым патроном, задней бабкой, системой подачи смазочно-охлаждающей жидкости и другими узлами. Обработка материала выполняется по двум осям в горизонтальной плоскости станка.

Многоплатформенная поддержка позволяет использовать программный продукт на различных вычислительных устройствах, включая интерактивные доски, смартфоны, планшетные и настольные компьютеры, что, в свою очередь, повышает гибкость и мобильность образовательного процесса, соответствуя современному уровню информатизации образования.

Графический интерфейс пользователя программы реализован на русском и английском языках.


3. Методические указания

Методические указания содержат пошаговые инструкции и упражнения, необходимые для эффективного освоения практических навыков. Материалы разработаны опытными специалистами и соответствуют современным требованиям к профессиональной подготовке.

4. Паспорт

Полный пакет документации, включающий паспорт на оборудование и технические характеристики.

Опционально

Для более глубокого и наглядного обучения в учебно-промышленный комплекс возможно включить дополнительные обучающие элементы, которые делают процесс освоения навыков удобнее и эффективнее.

1. Наглядные пособия

Представляют собой печатные и электронные инструкции, схемы и инфографику, которые упрощают восприятие информации о работе станка и основных операциях. Пособия могут быть представлены в виде плакатов, брошюр и листовок, что позволяет удобно размещать их в учебных классах или мастерских.

2. Стенды

Учебные стенды для демонстрации важных аспектов работы на токарном станке и его устройства. Они могут включать макеты и схемы станка с подвижными элементами, что помогает студентам в изучении внутреннего устройства и принципов работы. Стенды также оснащаются визуальными пояснениями для разбора отдельных элементов станка, таких как шпиндель, суппорт, пиноль и других компонентов.

3. Планшет для обучающего контента

Планшет с предустановленным программным обеспечением предоставляет доступ к электронным пособиям и симулятору работы станка, что позволяет студентам индивидуально работать с материалами. Это устройство оснащено удобным интерфейсом для просмотра уроков, видеоинструкций и проведения самостоятельных упражнений, что помогает закрепить пройденный материал.

4. Панель оператора

Панель представляет собой физическую имитацию элементов управления станком, включая рукоятки, кнопки и переключатели, что помогает студентам освоить управление оборудованием без необходимости использования самого станка. Такая панель дает возможность тренироваться в управлении движениями шпинделя, суппорта и других частей станка, привыкать к расположению элементов и корректному выполнению операций.


Данные компоненты помогают создать полноценную учебную среду, обеспечивая более детальное понимание процесса работы на токарном оборудовании и способствуют практическому освоению навыков без рисков, связанных с реальной работой на станке.

Расстояние между центрами, мм 750
Максимальное расстояние над станиной, мм 400
Максимальный диаметр обработки над станиной (диск), мм 265
Максимальный диаметр над суппортом, мм 200
Шпиндель
Максимальные обороты, об/мин 35-2200
Отверстие шпинделя, мм 62 (49 мм после гидравлического патрона)
Торец шпинделя A2-6
Диаметр патрона, мм 200
Перемещение суппорта
Ход по оси Х, мм 235
Ход по оси Z, мм 640
Обрабатываемая заготовка (вал), мм 470 (при 6-ти поз. голове)
X/Z ускоренное перемещение, м/мин 6 / 12
Инструментальный резцедержатель
Тип Электрический 6-ти позиционный резцедержатель
Количество инструмента, шт 6
Прямоугольный блок, мм 20x20
Блок для расточного инструмента, мм 25
Задняя бабка
Тип Гидравлическая
Максимальное перемещение, мм 127
Конус MT4
Двигатель
Мощность двигателя, кВт 5.5/7.5
Номинальный/максимальный выходной крутящий момент шпинделя 70/96
Насос СОЖ, Вт 200
Габаритные размеры
Тип станины горизонтальная
Габариты станка (Д×Ш×В), мм 2310×1200×1650
Габариты в упаковке (Д×Ш×В), мм 2560×1500×2000
Вес станка (нетто/брутто), кг 1400/1500
