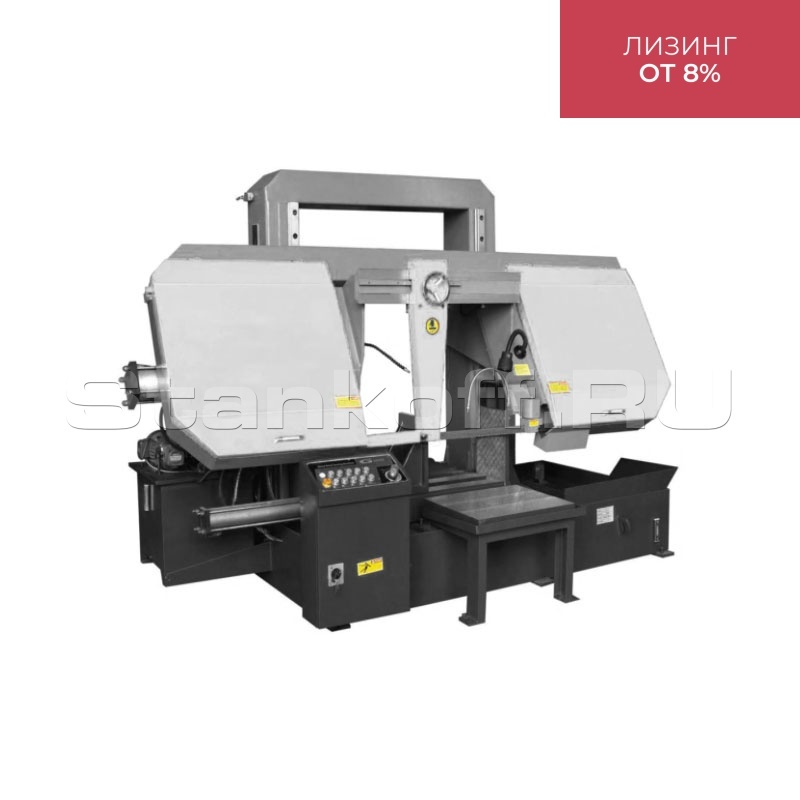

Гидравлический ленточнопильный колонный станок Stalex SBS-650

Гидравлический ленточнопильный колонный станок Stalex SBS-650 двухстоечного типа предназначен для полуавтоматической резки труб и сплошных заготовок с максимальными размерами: диаметр круга до 650 мм и квадратные заготовки 650x650 мм, под углом 90°.

Конструкция станка включает две вертикальные стойки (колонны), по которым перемещается горизонтальная пильная рама, образуя жёсткий замкнутый контур, что обеспечивает высокую стабильность реза. Пильная рама выполнена из стальной сварной конструкции для максимальной прочности. Блоки позиционирования полотна (перпендикулярности) имеют направляющие подшипники и твердосплавные пластины.

Полуавтоматический режим работы станка позволяет выполнять операции как в ручном режиме, при котором каждая операция контролируется оператором, так и в автоматическом, когда станок самостоятельно выполняет полный цикл резания: зажим заготовки, запуск пилы, опускание рамы, остановка пилы, подъём рамы и отжим тисков. В автоматическом режиме оператору достаточно подать заготовку и нажать кнопку «Пуск».

• Угол пиления заготовок 90°;
• Движение рамы – автоматическое;
• Регулировка движения рамы – гидравлическое бесступенчатое;
• Точная регулировка полотна позволяет добиться безлюфтового вращения в вертикальной плоскости, за счет блоков с подшипниками и твердосплавных пластин;
• Регулируемая подача СОЖ в зону резания, смазывающее и охлаждающее полотно;
• Тиски гидравлические;
• Скорость вращения полотна – 10-65 м/мин (инвентор);
• Пульт станка.

• Ленточное полотно 41х1,3х6860 мм установленное на станке;
• Руководство;
• Механическая дисковая щётка;
• Лампа для освещения зоны резки;
• Гидравлическое натяжение полотна + тензометр (индикатор натяжения полотна);
• Вспомогательный пластинчатый стол для выгрузки заготовок;
• Механический подающий рольганг длиной 1500 мм и шириной 650 мм (в стандартной комплектации);
• Набор инструментов.

Класс вязкости	Кинематическая вязкость при 40 °C, мм²/с
Маловязкие масла
5	4,14-5,06
7	6,12-7,48
10	9,00-11,00
15	13,50-16,50
Средневязкие масла
22	19,80-24,20
32	28,80-35,20
Вязкие масла
46	41,40-50,60
68	61,20-74,80
100	90,00-110,00
150	135,00-165,00

На станках используется биметаллические пилы марок М42 и М51 размером 41x1,3x6860 мм. Пилы с более твёрдым зубом М51 специально предназначены для резки заготовок из нержавеющих сталей. Для обеспечения качественного реза, продления ресурса пилы и сохранности станка при отрезании заготовок на ленточно-отрезных станках необходимо использовать смазочно-охлаждающие жидкости (СОЖ). СОЖ помогают снизить температуру в зоне реза, улучшая качество обработки и увеличивая срок службы оборудования.
