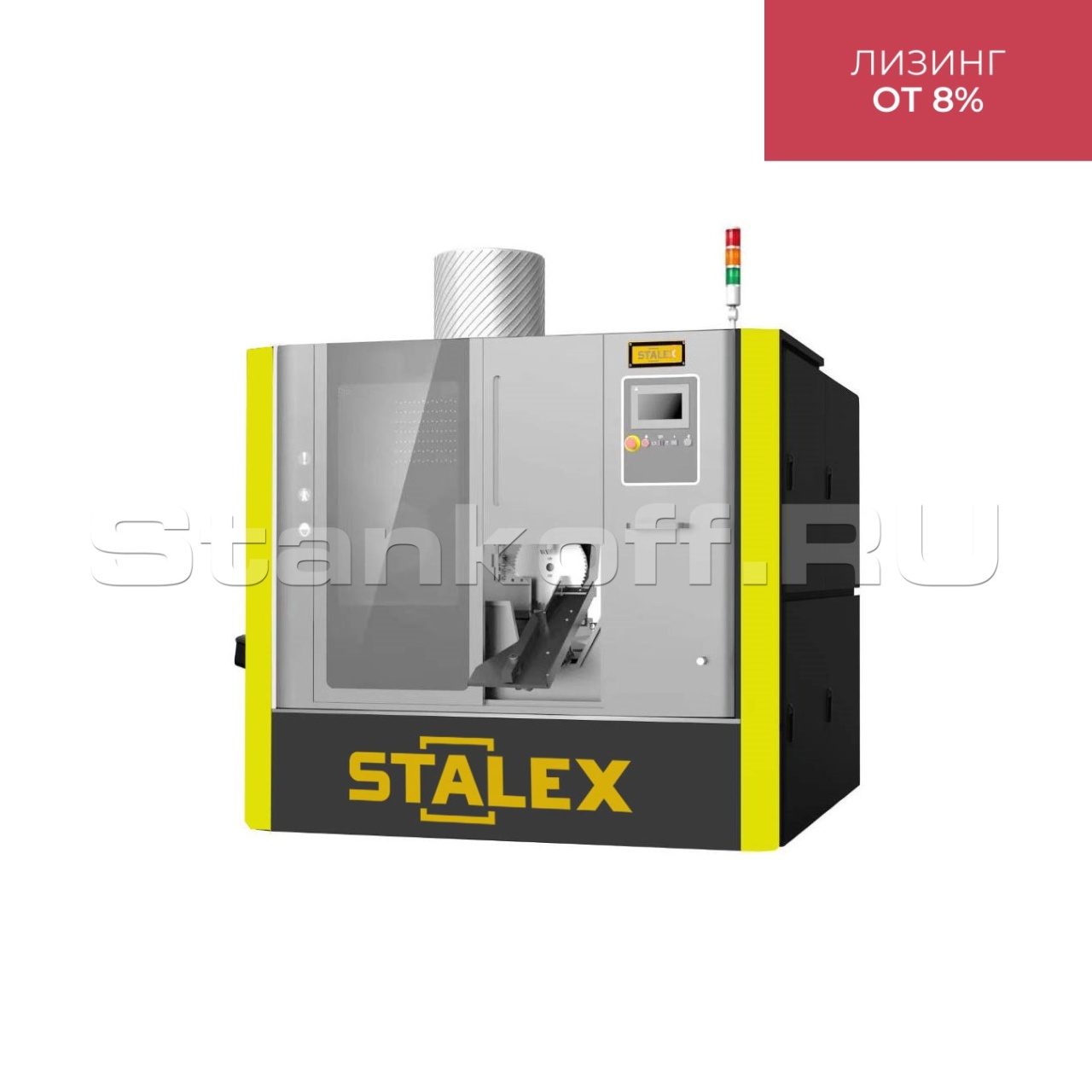

Автоматический станок для резки металла дисковой пилой STALEX C-150A-NC
Контакты
Альберт
+7 (995) 888-07-13
Реклама Рекомендуем предложения
Детальное описание
Автоматический станок для резки металла дисковой пилой STALEX C-150A-NC предназначен для высококачественного и быстрого распила труб, прутков и различных профилей из стали и цветных металлов в условиях мелкосерийного, серийного и массового производства.
Станок оснащен мощным частотно-регулируемым двигателем мощностью 18,5 кВт, что позволяет работать при средних нагрузках продолжительное время. Диапазон скорости вращения пильного диска от 30 до 120 об/мин обеспечивает удобную настройку для обработки заготовок различных диаметров и материалов.
Прочная и массивная станина обеспечивает жесткость конструкции, минимизируя вибрации при резке и гарантируя стабильность работы. Автоматический процесс резки улучшает производительность и удобство работы, а PLC панель с функцией программирования режимов резания позволяет точно настроить параметры под конкретные задачи.
Станок с металлическим пильным диском обеспечивает чистый, точный рез, снижая уровень шума и повышая производительность. Для обеспечения безопасности оператора станок оснащен металлической защитной конструкцией, которая предохраняет от стружки и предотвращает прямой контакт с пильным диском.
Станок оснащен мощным частотно-регулируемым двигателем мощностью 18,5 кВт, что позволяет работать при средних нагрузках продолжительное время. Диапазон скорости вращения пильного диска от 30 до 120 об/мин обеспечивает удобную настройку для обработки заготовок различных диаметров и материалов.
Прочная и массивная станина обеспечивает жесткость конструкции, минимизируя вибрации при резке и гарантируя стабильность работы. Автоматический процесс резки улучшает производительность и удобство работы, а PLC панель с функцией программирования режимов резания позволяет точно настроить параметры под конкретные задачи.
Станок с металлическим пильным диском обеспечивает чистый, точный рез, снижая уровень шума и повышая производительность. Для обеспечения безопасности оператора станок оснащен металлической защитной конструкцией, которая предохраняет от стружки и предотвращает прямой контакт с пильным диском.
Отличительные особенности
- Минимальный диаметр реза сплошного сечения заготовки Ø50мм;
- Макс. диаметр реза сплошного сечения заготовки Ø150 мм;
- Минимальный размер реза заготовки квадратного сечения 50 мм;
- Максимальный размер реза заготовки квадратного сечения 100 мм;
- Автоподача заготовки в зону резания;
- Мощный частотно-регулируемый двигатель 18,5 кВт;
- Регулировка скоростью вращения при помощи инвертера;
- Кабинетная защита зоны резания;
- Фильтр «масляного тумана» в комплекте;
- Подающий рольганг 6 м в стандартной комплектации;
- Русифицированный PLC контроллер, для удобства установки режимов резания;
- 3-х цветная сигнальная лампа режимов работы;
- Автоматический конвейер для удаления стружки;
- Процесс резки осуществляется в автоматическом режиме;
- Пильный диск из быстрорежущей стали (HSS) Ø460х2,7мм входит в комплект поставки;
- Сервопривод на механизме подачи заготовки;
- Щетка для удаления стружки с диска;
- Тележка для стружки;
- Регулируемые гидравлические тиски, с верхним прижимом заготовки;
- Электрокомпоненты Schneider Electric;
- Изготовлен по стандартам СЕ.
Конструктивные особенности
Механизм автоподачи заготовки
Система, которая автоматически подает материал (трубки, прутки, профили и другие заготовки) к пильному диску для выполнения реза. Это важная часть станка, которая значительно повышает его производительность и точность резки, а также сокращает время на настройку и обработку материала.
Зона резания
Верхний прижим - элемент механизма, который прижимает заготовку сверху к рабочей поверхности, предотвращая её поднимание, смещение или вибрацию во время резки.| Макс. размер диска, мм | Ø460х2,7 |
| Посадочные параметры диска, мм | Ø460х50х2,7 |
| Предельные габариты обрабатываемого изделия | |
| Сплошной круг 90°, мм | Ø50-Ø150 |
| Прямоугольник 90°, мм | 50-100 |
| Труба 90°, мм | Ø150 |
| Профиль 90°, мм | 50x100 |
| Главный привод | Коробка передач |
| Скорость диска, об/мин | 30-120 |
| Шаг подачи заготовки, непрерывные циклы | 15-800 |
| Точность подачи заготовки, мм | ±0,15 |
| Мощность двигателя подачи(серво), кВт | 1,3 |
| Мощность двигателя резки (серво), кВт | 2,9 |
| Мощность двигателя пильного диска, кВт | 18,5 |
| Мощность двигателя гидравлики, кВт | 2,9 |
| Объем бака гидростанции, л | 90 |
| Рабочее давление при резке, МПа | 6,5 |
| Масло для резки, л | 2 |
| Габаритные размеры станка (ДxШxВ), мм | 2400х2250х3700 |
| Габаритные размеры упаковки станка (ДxШxВ), мм | 2500x2400x3850 |
| Габаритные размеры упаковки (рольганг) (ДxШxВ), мм | 3200х1850х2300 |
| Масса станка (нетто/брутто), кг | 6500/6800 |
| Масса брутто (рольганг), кг | 820 |
