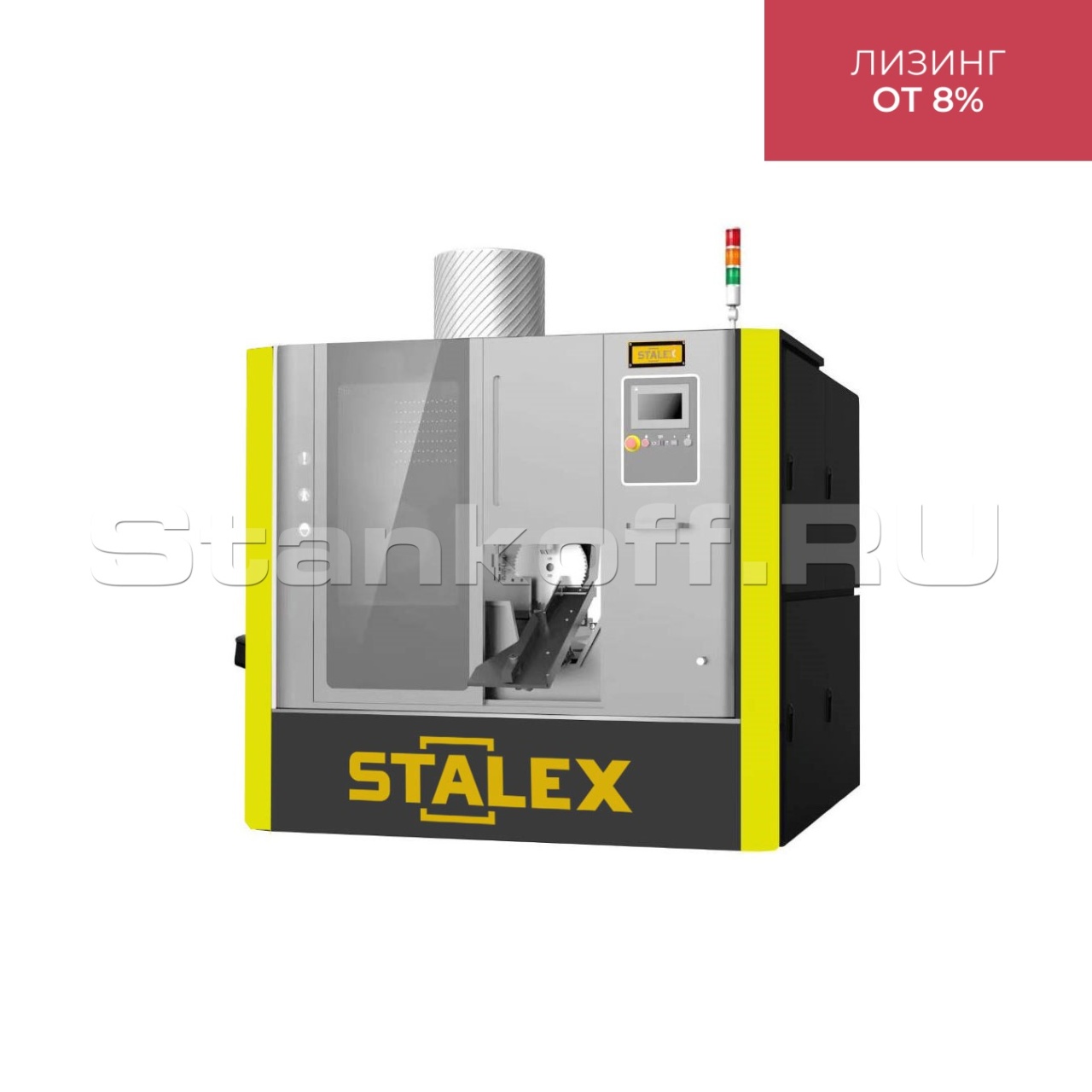

Автоматический станок для резки металла дисковой пилой STALEX C-100A-NC
Реклама Рекомендуем предложения
Детальное описание
Автоматический станок для резки металла дисковой пилой STALEX C-100A-NC предназначен для высококачественного и быстрого распила труб, прутков и различных профилей из стали и цветных металлов в условиях мелкосерийного, серийного и массового производства.
Станок оснащен мощным частотно-регулируемым двигателем мощностью 18,5 кВт, что позволяет работать при средних нагрузках продолжительное время. Диапазон скорости вращения пильного диска от 30 до 160 об/мин обеспечивает удобную настройку для обработки заготовок различных диаметров и материалов.
Прочная и массивная станина обеспечивает жесткость конструкции, минимизируя вибрации при резке и гарантируя стабильность работы. Автоматический процесс резки улучшает производительность и удобство работы, а PLC панель с функцией программирования режимов резания позволяет точно настроить параметры под конкретные задачи.
Станок с металлическим пильным диском обеспечивает чистый, точный рез, снижая уровень шума и повышая производительность. Для обеспечения безопасности оператора станок оснащен металлической защитной конструкцией, которая предохраняет от стружки и предотвращает прямой контакт с пильным диском.
Станок оснащен мощным частотно-регулируемым двигателем мощностью 18,5 кВт, что позволяет работать при средних нагрузках продолжительное время. Диапазон скорости вращения пильного диска от 30 до 160 об/мин обеспечивает удобную настройку для обработки заготовок различных диаметров и материалов.
Прочная и массивная станина обеспечивает жесткость конструкции, минимизируя вибрации при резке и гарантируя стабильность работы. Автоматический процесс резки улучшает производительность и удобство работы, а PLC панель с функцией программирования режимов резания позволяет точно настроить параметры под конкретные задачи.
Станок с металлическим пильным диском обеспечивает чистый, точный рез, снижая уровень шума и повышая производительность. Для обеспечения безопасности оператора станок оснащен металлической защитной конструкцией, которая предохраняет от стружки и предотвращает прямой контакт с пильным диском.
Отличительные особенности
- Минимальный диаметр реза сплошного сечения заготовки Ø20мм;
- Макс. диаметр реза сплошного сечения заготовки Ø100 мм;
- Минимальный размер реза заготовки квадратного сечения 20 мм;
- Максимальный размер реза заготовки квадратного сечения 70 мм;
- Автоподача заготовки в зону резания;
- Мощный частотно-регулируемый двигатель 18,5 кВт;
- Регулировка скоростью вращения при помощи инвертера;
- Кабинетная защита зоны резания;
- Фильтр «масляного тумана» в комплекте;
- Подающий рольганг 6 м в стандартной комплектации;
- Русифицированный PLC контроллер, для удобства установки режимов резания;
- 3-х цветная сигнальная лампа режимов работы;
- Автоматический конвейер для удаления стружки;
- Процесс резки осуществляется в автоматическом режиме;
- Пильный диск из быстрорежущей стали (HSS) Ø360х2,6мм входит в комплект поставки;
- Сервопривод на механизме подачи заготовки;
- Щетка для удаления стружки с диска;
- Тележка для стружки;
- Регулируемые гидравлические тиски, с верхним прижимом заготовки;
- Электрокомпоненты Schneider Electric;
- Изготовлен по стандартам СЕ.
Конструктивные особенности
Механизм автоподачи заготовки
Система, которая автоматически подает материал (трубки, прутки, профили и другие заготовки) к пильному диску для выполнения реза. Это важная часть станка, которая значительно повышает его производительность и точность резки, а также сокращает время на настройку и обработку материала.Зона резания
Верхний прижим - элемент механизма, который прижимает заготовку сверху к рабочей поверхности, предотвращая её поднимание, смещение или вибрацию во время резки.Макс. размер диска, мм | Ø320х2,6 |
Посадочные параметры диска, мм | Ø360х40х2,6 |
Предельные габариты обрабатываемого изделия | |
Сплошной круг 90°, мм | Ø20-Ø100 |
Прямоугольник 90°, мм | 20-70 |
Труба 90°, мм | Ø100 |
Профиль 90°, мм | 70x70 |
Главный привод | Коробка передач |
Скорость диска (инвертор), об/мин | 30-160 |
Мощность двигателя подачи(серво), кВт | 1,8 |
Мощность двигателя, кВт | 18,5 |
Мощность двигателя гидравлики, кВт | 2,2 |
Объем бака гидростанции, л | 60 |
Масло для резки, л | 2 |
Габаритные размеры станка (ДxШxВ), мм | 2300х2200х2200 |
Габаритные размеры упаковки станка (ДxШxВ), мм | 2300x2350x2150 |
Габаритные размеры упаковки (рольганг) (ДxШxВ), мм | 3200х1850х2300 |
Масса станка (нетто/брутто), кг | 3250/3500 |
Масса брутто (рольганг), кг | 820 |
