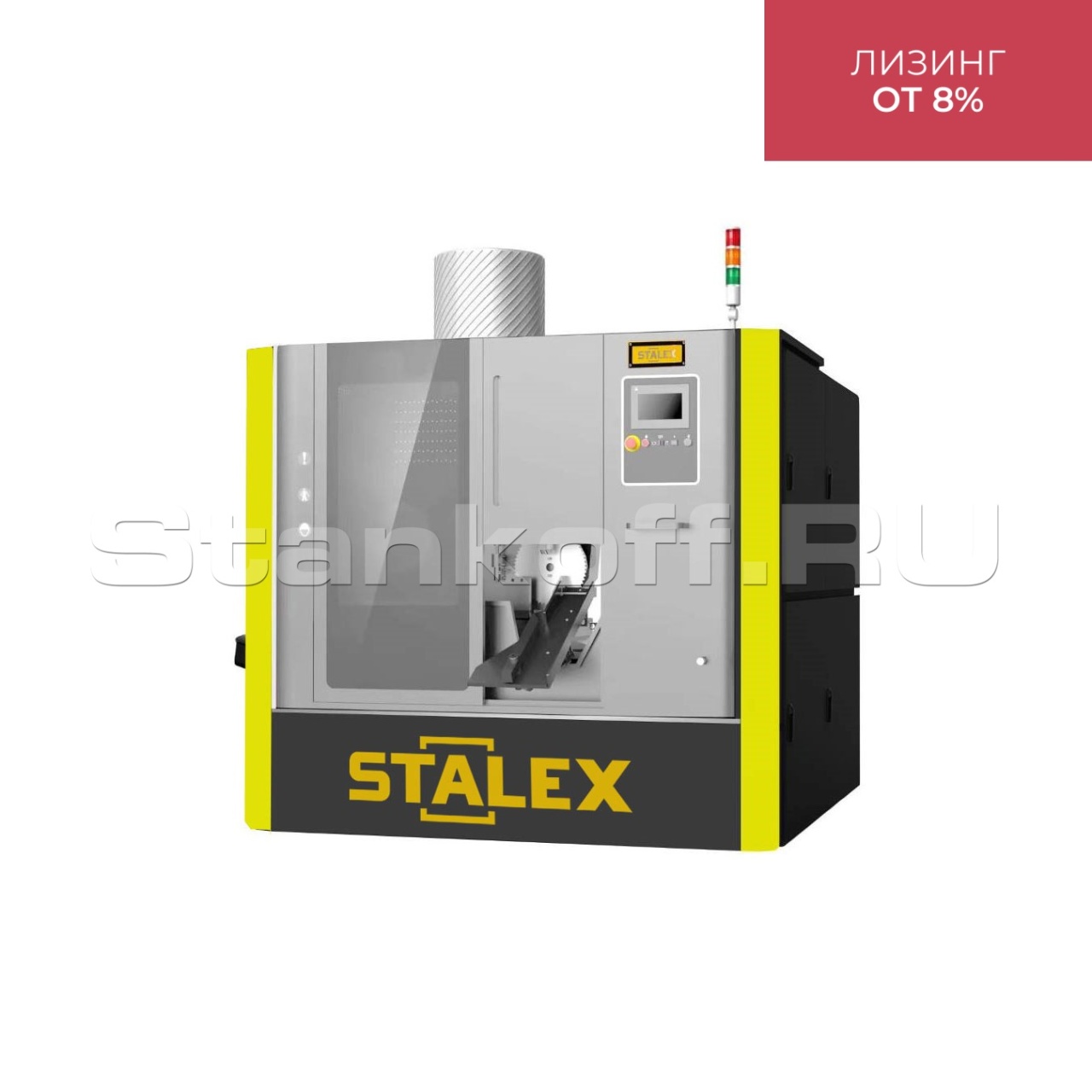

Автоматический станок для резки металла дисковой пилой STALEX C-80A-NC


Автоматический станок для резки металла дисковой пилой STALEX C-80A-NC
Контакты
Альберт

+7 (995) 888-07-13


Реклама Рекомендуем предложения

Детальное описание

Автоматический станок для резки металла дисковой пилой STALEX C-80A-NC предназначен для высококачественного и быстрого распила труб, прутков и различных профилей из стали и цветных металлов в условиях мелкосерийного, серийного и массового производства.
Станок оснащен мощным частотно-регулируемым двигателем мощностью 11 кВт, что позволяет работать при средних нагрузках продолжительное время. Диапазон скорости вращения пильного диска от 18 до 160 об/мин обеспечивает удобную настройку для обработки заготовок различных диаметров и материалов.
Прочная и массивная станина обеспечивает жесткость конструкции, минимизируя вибрации при резке и гарантируя стабильность работы. Автоматический процесс резки улучшает производительность и удобство работы, а PLC панель с функцией программирования режимов резания позволяет точно настроить параметры под конкретные задачи.
Станок с металлическим пильным диском обеспечивает чистый, точный рез, снижая уровень шума и повышая производительность. Для обеспечения безопасности оператора станок оснащен металлической защитной конструкцией, которая предохраняет от стружки и предотвращает прямой контакт с пильным диском.

Отличительные особенности

  • Минимальный диаметр реза сплошного сечения заготовки Ø10мм;
  • Макс. диаметр реза сплошного сечения заготовки Ø80 мм;
  • Минимальный размер реза заготовки квадратного сечения 10 мм;
  • Максимальный размер реза заготовки квадратного сечения 60 мм;
  • Автоподача заготовки в зону резания;
  • Мощный частотно-регулируемый двигатель 11 кВт;
  • Регулировка скоростью вращения при помощи инвертера;
  • Кабинетная защита зоны резания;
  • Фильтр «масляного тумана» в комплекте;
  • Подающий рольганг 6 м в стандартной комплектации;
  • Русифицированный PLC контроллер, для удобства установки режимов резания;
  • 3-х цветная сигнальная лампа режимов работы;
  • Автоматический конвейер для удаления стружки;
  • Процесс резки осуществляется в автоматическом режиме;
  • Пильный диск из быстрорежущей стали (HSS) Ø315х2,0мм входит в комплект поставки;
  • Сервопривод на механизме подачи заготовки;
  • Щетка для удаления стружки с диска;
  • Тележка для стружки;
  • Регулируемые гидравлические тиски, с верхним прижимом заготовки;
  • Электрокомпоненты Schneider Electric;
  • Изготовлен по стандартам СЕ.

Конструктивные особенности


Механизм автоподачи заготовки

Механизм автоподачи заготовки

Система, которая автоматически подает материал (трубки, прутки, профили и другие заготовки) к пильному диску для выполнения реза. Это важная часть станка, которая значительно повышает его производительность и точность резки, а также сокращает время на настройку и обработку материала.

Зона резания

Зона резания

Верхний прижим - элемент механизма, который прижимает заготовку сверху к рабочей поверхности, предотвращая её поднимание, смещение или вибрацию во время резки.

Макс. размер диска, мм Ø315х2,0
Посадочные параметры диска, мм Ø315х32х2,0
Предельные габариты обрабатываемого изделия
Сплошной круг 90°, мм Ø10-Ø80
Прямоугольник 90°, мм 10-60
Труба 90°, мм Ø80
Профиль 90°, мм 60x60
Главный привод Коробка передач
Скорость диска (инвертор), об/мин 18-160
Мощность двигателя подачи(серво), кВт 1,3
Мощность двигателя, кВт 11
Мощность двигателя гидравлики, кВт 2,2
Объем бака гидростанции, л 60
Масло для резки, л 2
Габаритные размеры станка (ДxШxВ), мм 2300х2200х2200
Габаритные размеры упаковки станка (ДxШxВ), мм 2300x2350x2150
Габаритные размеры упаковки (рольганг) (ДxШxВ), мм 3200х1850х2300
Масса станка (нетто/брутто), кг 3250/3500
Масса брутто (рольганг), кг 820
