Автоматический ленточнопильный колонный станок Stalex BS-600GА
Реклама Рекомендуем предложения
Детальное описание

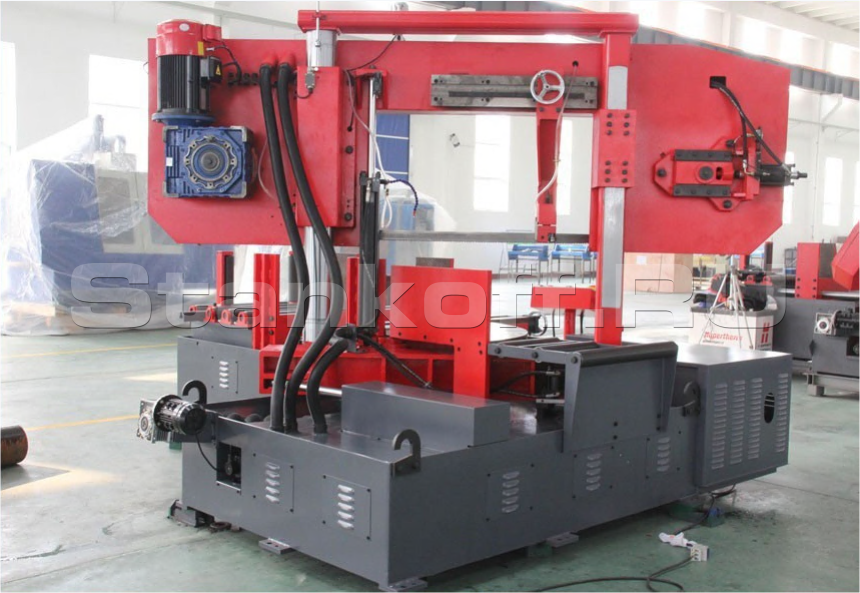

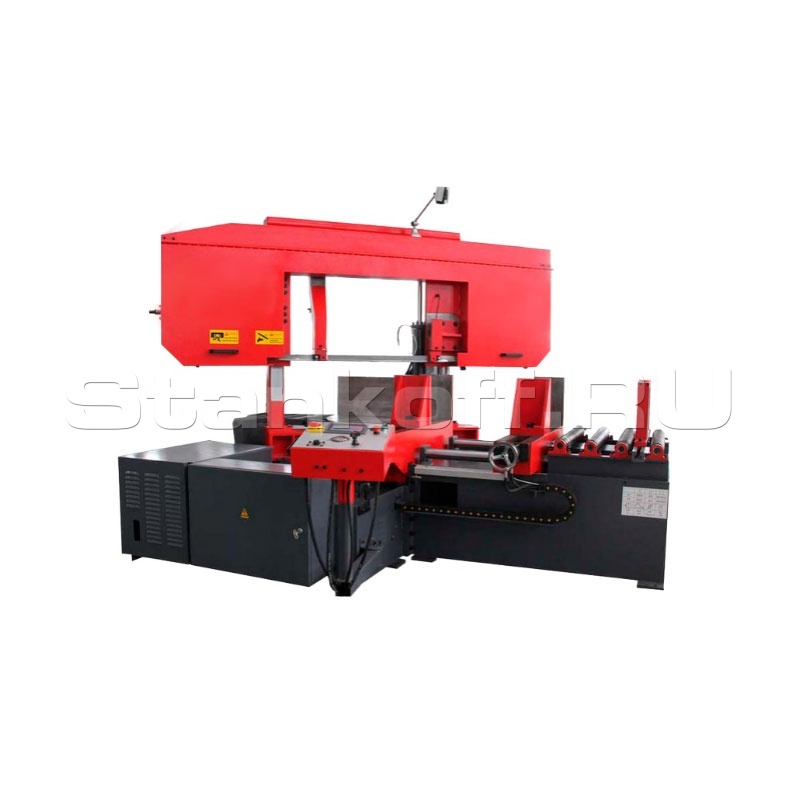

Автоматический ленточнопильный станок Stalex BS-600GА колонного одностоечного типа, предназначен для пиления труб максимальным диаметром 600 мм и прямоугольной профильной заготовки 850x600 мм под углом 90°, а также с возможностью поворота рамы для пиления заготовок под углом 45°. Ленточнопильный станок оборудован двумя вертикальными колоннами:
- Основная колонна – большего диаметра, по которой вертикально движется пильная рама;
- Направляющая колонна – задаёт устойчивое направление рамы, как во время работы, так и на холостом ходу.
Основные элементы
- Углы резки заготовок: Возможны углы 90°, 15°, 30° и 45°;
- Поворот рамы: Регулируется с шагом 1°, управляется через ЧПУ и отображается на дисплее. Рама поворачивается благодаря прочному механизму поворота;
- Гидравлическое управление рамой: Автоматический подъем и опускание рамы выполняется гидравликой;
- Длина подачи: Контролируется ЧПУ с использованием линейных направляющих для точного перемещения;
- ЧПУ на основе PLC контроллера: Спроектирован для промышленной эксплуатации, с развитой системой ввода сигналов от датчиков и вывода на механизмы;
- Сенсорный дисплей: Упрощает настройку и контроль работы станка;
- Трехфазный двигатель: Обеспечивает основное управление станком;
- Серводвигатель: Обеспечивает плавное регулирование скорости полотна от 0 до 100 м/мин;
- Предохранительные концевики: Устанавливаются на кожухе маховика и системе натяжения, отключая станок при обрыве полотна для защиты от поломок;
- Точная регулировка полотна: Использует конические подшипники и твердосплавные пластины для стабильного вращения в вертикальной плоскости;
- Термозащита электродвигателя: Защищает двигатель от перегрева;
- Система смазки и охлаждения: Охлаждает полотно во время работы;
- Гидравлические тиски: Обеспечивают быстрый зажим заготовок;
- Максимальный ход подачи: Единичный ход гидравлических тисков составляет 500 мм;
- Механическое натяжение полотна: Обеспечивает стабильное натяжение для точной резки;
- Шнековый конвейер: Автоматически собирает стружку во время резки;
- Подсветка зоны резки: Обеспечивает хорошую видимость во время работы;
- Гидравлическая регулировка усилия резания: Позволяет настраивать силу для оптимального качества резки;
- Автоматический подъем рамы: Выполняется по завершении резки;
Особенности

Угол пиления заготовок 90°; 15°; 30°; 45°.
Поворот рамы происходит на угол кратный 1°, поворот производится автоматически от ЧПУ станка и выводится на дисплей. Рама станка поворачивается за счёт жёсткого поворотного механизма.
Панель управлени
Панель управления выведена консолью к станку, для удобства оператора. Длина подачи заготовки контролируется автоматически c ЧПУ (СNC). ЧПУ станка строится на PLC контроллере. Сенсорный дисплей управления. Станок оснащён серводвигателем для плавной регулировки скорость вращения полотна 0-100 м/мин (без цифровой индикации).
Механическое натяжение полотна
Датчик контроля (на обрыв полотна). Концевика на натяжения полотна – нет. Индикатор натяжения полотна.
Предохранительные концевики
Расположены на кожухе маховика.
Гидравлические тиски
Тиски гидравлические с возможностью быстрого зажима заготовок.
Дисковая щётка
Механическая дисковая щётка для очистки полотна от стружки (с приводом от движения шкива станка).
Поворотный механизм
90°; 15°; 30°; 45° на угол кратный 1°, поворот рамы происходит от ЧПУ станка.
Шнековый приводной конвейер для сбора стружки
Класс вязкости гидравлического масла
Класс вязкости | Кинематическая вязкость при 40 °C, мм²/с |
Маловязкие масла | |
5 | 4,14-5,06 |
7 | 6,12-7,48 |
10 | 9,00-11,00 |
15 | 13,50-16,50 |
Средневязкие масла | |
22 | 19,80-24,20 |
32 | 28,80-35,20 |
Вязкие масла | |
46 | 41,40-50,60 |
68 | 61,20-74,80 |
100 | 90,00-110,00 |
150 | 135,00-165,00 |
Вращение пилы (на угол кратный 1°), град | 90°; 15°; 30°; 45° | ||
Привод | зубчатый | ||
Скорость резания, м/мин | 0-100 | ||
Рабочая зона | +90° | +45° | |
Сечение (круг), мм | 600 |
400 |
|
Сечение (прямоугольник), мм | 850х600 | 600х400 | |
Макс. размер пиления заготовок методом пакетной резки, мм | 850х400 | 400х400 | |
Скорость подачи заготовки, мм/с | 0-30 | ||
Макс. единичный ход подающих гидравлических тисков, мм | 480 |
||
Мин. размер подачи заготовки с помощью ЧПУ, мм/с | 5 | ||
Точность реза при отклонении по перпендикуляру (на Ø 100 мм сплошного сечения), мм | 0,3/100 | ||
Точность подачи заготовки (на длину 100 мм), мм | 0,5 | ||
Габариты ленточного полотна, мм | 54х1,6х6685 | ||
Рабочая высота стола , мм | 820 | ||
Макс. вес обрабатываемой заготовки (способный протягивать подающими тисками), кг | 4000 | ||
Объём гидравлического бака, л | 65 | ||
Объём бака СОЖ, л | 70 |
||
Приводной конвейер для сбора стружки
|
+ | ||
Индикатор натяжения полотна | + | ||
Лампа дополнительного освещения | + | ||
Прижимы гидравлические для пакетной резки |
+ | ||
Щетка дисковая для удаления стружки с полотна (механическая, приводная от вращения шкива) |
+ | ||
Мощность главного двигателя, кВт | 5,5 (3-х фазный, серводвигатель) | ||
Мощность гидравлической станции, кВт | 1,5 | ||
Мощность системы СОЖ, кВт | 0,75 | ||
Размер упаковки (ДxШxВ), мм | 3550х2120х2660 | ||
Размер упаковки стола подачи (ДxШxВ), мм | 1790х1720х1490 | ||
Масса станка, кг | 4900 |
