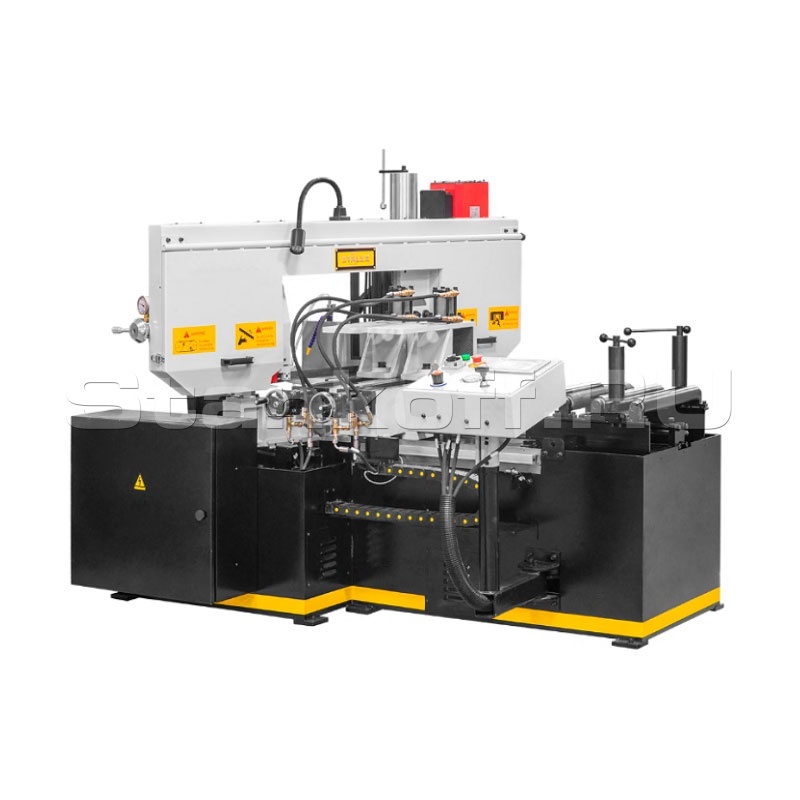

Автоматический ленточнопильный станок Stalex BS-415GА колонного типа, предназначен для пиления труб максимальным диаметром 415 мм и прямоугольной профильной заготовки 500x415 мм под углом 90°, а также с возможностью поворота рамы для пиления заготовок под углом 45°. Ленточнопильный станок оборудован двумя вертикальными колоннами:

  • Основная колонна – большего диаметра, по которой вертикально движется пильная рама;
  • Направляющая колонна – задаёт устойчивое направление рамы, как во время работы, так и на холостом ходу.
Пильная рама представляет собой прочную сварную стальную конструкцию, обеспечивающую надёжность и долговечность. Станок может работать как в ручном, так и в автоматическом режимах. В ручном режиме каждая операция управляется нажатием соответствующей кнопки. В автоматическом режиме весь процесс резания выполняется автоматически: от зажима заготовки и её подачи до запуска и остановки пилы, а также подъема и опускания рамы, включая отжим тисков. Оператору остаётся лишь подать заготовки и нажать кнопку «Пуск». Станок оснащен гидравлическими тисками с быстрым зажимом заготовок, также имеющими механический ход. На основной панели управления размещены цветной сенсорный дисплей для настройки и контроля процесса, регулятор скорости опускания пилы и кнопка аварийного останова.

Основные элементы

  • Углы резки заготовок: Возможны углы 90°, 15°, 30° и 45°;
  • Поворот рамы: Регулируется с шагом 1°, управляется через ЧПУ и отображается на дисплее. Рама поворачивается благодаря прочному механизму поворота;
  • Гидравлическое управление рамой: Автоматический подъем и опускание рамы выполняется гидравликой;
  • Длина подачи: Контролируется ЧПУ с использованием линейных направляющих для точного перемещения;
  • ЧПУ на основе PLC контроллера: Спроектирован для промышленной эксплуатации, с развитой системой ввода сигналов от датчиков и вывода на механизмы;
  • Сенсорный дисплей: Упрощает настройку и контроль работы станка;
  • Трехфазный двигатель: Обеспечивает основное управление станком;
  • Серводвигатель: Обеспечивает плавное регулирование скорости полотна от 0 до 60 м/мин;
  • Предохранительные концевики: Устанавливаются на кожухе маховика и системе натяжения, отключая станок при обрыве полотна для защиты от поломок;
  • Точная регулировка полотна: Использует конические подшипники и твердосплавные пластины для стабильного вращения в вертикальной плоскости;
  • Термозащита электродвигателя: Защищает двигатель от перегрева;
  • Система смазки и охлаждения: Охлаждает полотно во время работы;
  • Гидравлические тиски: Обеспечивают быстрый зажим заготовок;
  • Максимальный ход подачи: Единичный ход гидравлических тисков составляет 500 мм;
  • Механическое натяжение полотна: Обеспечивает стабильное натяжение для точной резки;
  • Шнековый конвейер: Автоматически собирает стружку во время резки;
  • Подсветка зоны резки: Обеспечивает хорошую видимость во время работы;
  • Гидравлическая регулировка усилия резания: Позволяет настраивать силу для оптимального качества резки;
  • Автоматический подъем рамы: Выполняется по завершении резки;
  • Прижимы для пакетной резки: Устанавливаются на стационарные и подающие тиски, что позволяет обрабатывать пакеты заготовок.

Особенности


Угол пиления заготовок 90°; 15°; 30°; 45°.

Угол пиления заготовок 90°; 15°; 30°; 45°.

Поворот рамы происходит на угол кратный 1°, поворот производится автоматически от ЧПУ станка и выводится на дисплей. Рама станка поворачивается за счёт жёсткого поворотного механизма.

Панель управлени

Панель управлени

Панель управления выведена консолью к станку, для удобства оператора. Длина подачи заготовки контролируется автоматически c ЧПУ (СNC). ЧПУ станка строится на PLC контроллере. Сенсорный дисплей управления.

Механическое натяжение полотна

Механическое натяжение полотна

Датчик контроля (на обрыв полотна). Концевика на натяжения полотна – нет. Индикатор натяжения полотна.

Предохранительные концевики

Предохранительные концевики

Расположены на кожухе маховика.

Гидравлические тиски

Гидравлические тиски

Тиски гидравлические с возможностью быстрого зажима заготовок.

Прижимы

Прижимы

Прижимы для пакетной резки – на стационарные и подающие тиски.

Лампа дополнительного освещения

Лампа дополнительного освещения

Предназначена для организации дополнительной подсветки рабочей зоны станка.

Подвод заготовки

Подвод заготовки

Сторона подвода заготовки в зону резания и поднятый кожух рамы станка.

Дисковая щётка

Дисковая щётка

Механическая дисковая щётка для очистки полотна от стружки (с приводом от движения шкива станка).

Поворотный механизм

Поворотный механизм

90°; 15°; 30°; 45° на угол кратный 1°, поворот рамы происходит от ЧПУ станка.

Электрошкаф.

Электрошкаф.

Специализированный защитный корпус, предназначенный для размещения и защиты электрооборудования, управляющих элементов, кабелей и других электронных компонентов, обеспечивающих работу станка.

Основание тисков в зоне резания

Основание тисков в зоне резания


Зубчатый привод

Зубчатый привод


Механизмы движения для тисков подачи заготовки.

Механизмы движения для тисков подачи заготовки.


Стол подачи заготовки

Стол подачи заготовки


Датчики на подъём и опускание рамы

Датчики на подъём и опускание рамы


Схема фундамента станка

Класс вязкости гидравлического масла

Класс вязкости Кинематическая вязкость при 40 °C, мм²/с
Маловязкие масла
5 4,14-5,06
7 6,12-7,48
10 9,00-11,00
15 13,50-16,50
Средневязкие масла
22 19,80-24,20
32 28,80-35,20
Вязкие масла
46 41,40-50,60
68 61,20-74,80
100 90,00-110,00
150 135,00-165,00
Вращение пилы (на угол кратный 1°), град 90°; 15°; 30°; 45°
Привод зубчатый
Скорость резания, м/мин 0-55
Рабочая зона +90° +45°
Сечение (круг), мм 415 335
Сечение (прямоугольник), мм 500х415 265х415
Макс. размер пиления заготовок методом пакетной резки, мм 500х220 265х220
Скорость подачи заготовки, мм/с 0-40
Макс. единичный ход подающих гидравлических тисков, мм 500
Точность реза при отклонении по перпендикуляру (на Ø 100 мм сплошного сечения), мм 0,3/100
Точность подачи заготовки (на длину 100 мм), мм 0,5
Габариты ленточного полотна, мм 34х1,1х4555
Рабочая высота стола (от пола до основания тисков), мм 820
Объём гидравлического бака, л 55
Объём бака СОЖ, л 16

Автоматический конвейер для сбора стружки

+
Индикатор натяжения полотна +
Лампа дополнительного освещения +
Прижимы гидравлические для пакетной резки – на стационарные и подающие тиски +
Мощность главного двигателя, кВт 3 (3-х фазный, серводвигатель)
Мощность гидравлической станции, кВт 0,75
Мощность системы СОЖ, кВт 0,045
Размер упаковки (ДxШxВ), мм 2250х2350х1750
Размер упаковки стола подачи Упакован вместе со станком
Общие габариты станка установленного в рабочее положение (ДxШxВ), мм 2300x2230x1730
Макс. рабочее пространство станка (ДxШxВ), мм 2500х2600х2150
Масса нетто/брутто, кг 2780/3000
