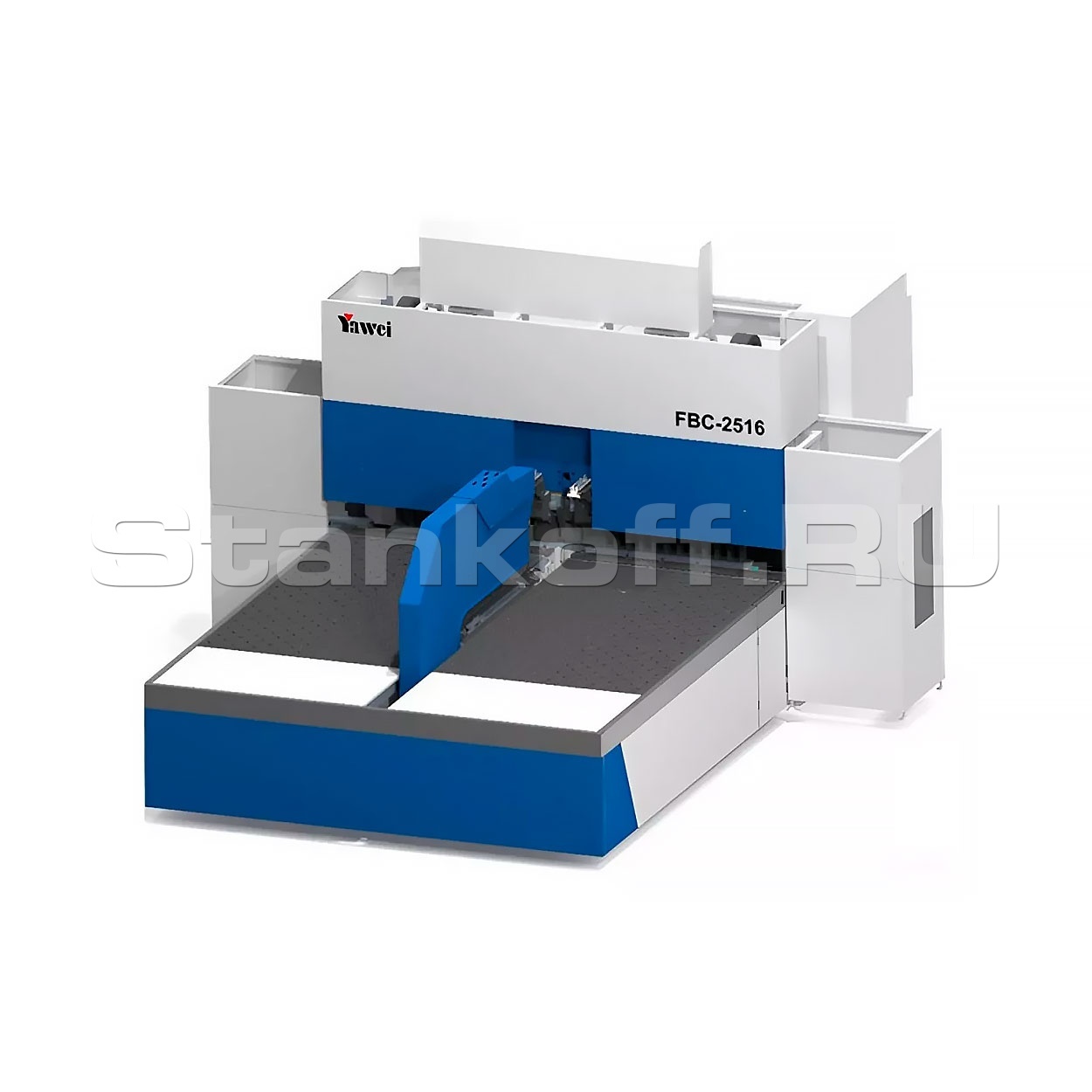

Автоматический панелегиб FBC-2516


Автоматический панелегиб FBC-2516
Контакты
Альберт

+7 (995) 888-07-13


Реклама Рекомендуем предложения

Детальное описание

Автоматический панелегиб c автосменой прижимного инструмента FBC-2516 предназначен для серийного производства панельных деталей с плоским основанием и множеством загибов по периметру. Модель серии FBC оснащена системой автоматической смены инструмента и уникальным гибочным модулем, что обеспечивает высокую производительность и оптимальное соотношение цены и качества. Оборудование подходит для применения в промышленности, где востребованы панели, включая производство металлических дверей, фасадных панелей, корпусных деталей для электрошкафов и металлической мебели, светильников, кабин и дверей для лифтов, а также изделий для бытовой техники, общественного питания и кейтеринга.

Конструкция станка FBC-2516

Основной станок обладает высокими гибкостью, эффективностью, точностью и широкими возможностями автоматизации, подходит для обработки различных деталей, типа «панель», таких как металлические двери, панели вент фасадов, корпусные детали электро-шкафов и металлической мебели кабин лифтов и дверей шахт лифтов, панелей для облицовки зданий (вент-фасады) и многих других отраслях промышленности, использующих панели.

Под управлением системы ЧПУ различные траектории движения могут быть выполняться в любой комбинации для формирования разнообразных гибов. Гибочный модуль панелегиба оснащен двумя гибочными инструментами для положительного и отрицательного гибов, и позволяет осуществлять гибы различной сложности.

Гибочный и прижимной инструмент изготавливаются из высокопрочной стали, с использованием высокоточной технологии обработки для обеспечения гарантированной точности изгиба, а специальная технология изготовления обеспечивает минимальный износ инструмента. Универсальный гибочный и прижимной инструмент позволяет реализовывать положительные, отрицательные и радиусные гибы, а также осуществлять положительное и отрицательное плющение.

Комплектация

Сервопривод Taiwan Delta
Четырехэтапная система подготовки воздуха SMC / AIRTAC
Ходовые винты Nanjing Crafts
Подшипники NSK / NACHI
Прижимной инструмент Yawei
Планетарный редуктор Titanium Comag
Редуктор поворота Green
Система смазки River Valley / Flowing
Предохранители Siemens / Schneider
Выключатели Siemens / Schneider
Бесконтактные выключатели BALLUFF (Германия)
Комплект крепежа (24 анкерных болта)
Инструменты
Пистолет для смазки
Инструкция по эксплуатации на русском языке

Различные варианты отгибаемых кромок

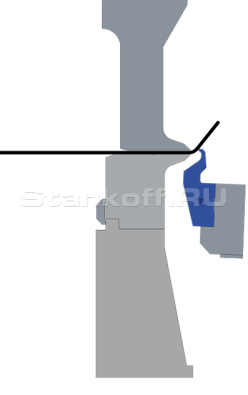

Положительный гиб

Положительный гиб

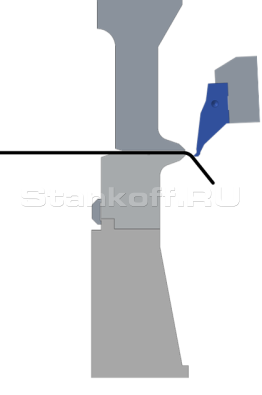

Отрицательный гиб

Отрицательный гиб

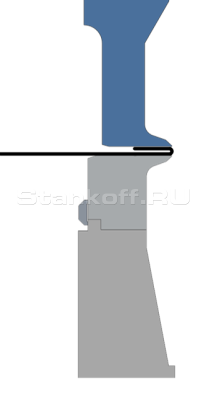

Плющение

Плющение

Радиусная гибка

Радиусная гибка

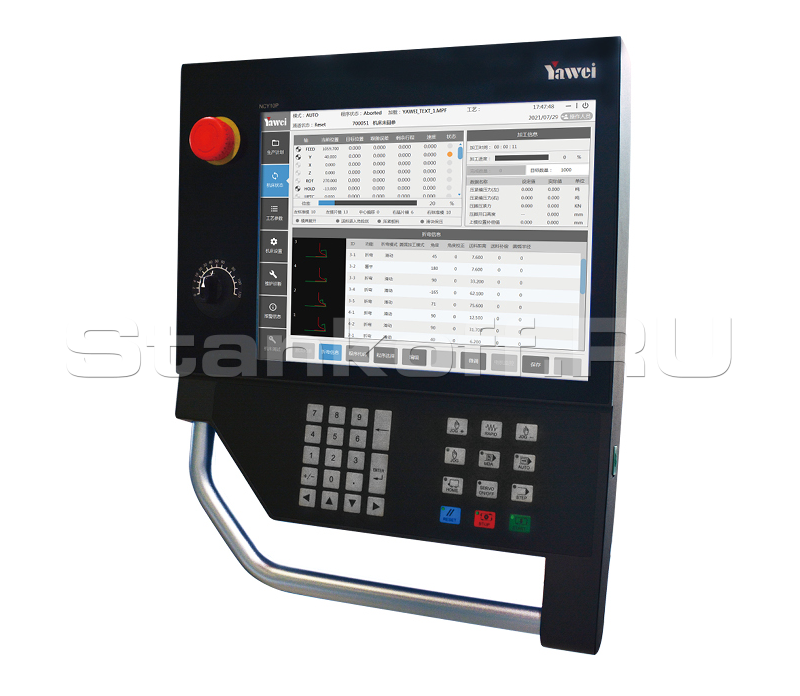

Система ЧПУ на базе BECKHOFF

Управление автоматическим панелегибом осуществляется посредством промышленной системы управления с ЧПУ на базе BECKHOFF. Характеристики:

  • 15-ти дюймовый, цветной сенсорный дисплей;
  • Внутренняя память позволяющая хранить более 20 000 программ;
  • Возможность подключения USB-накопителя;
  • 2D моделирование процесса гибки;
  • Автоматический расчет прижимной силы;
  • Функция коррекции размера и угла сгиба заготовки;
  • Система функциональной диагностики;
  • 17-ти дюймовый, цветной сенсорный дисплей (опция);
  • Автоматизированный проводной интерфейс (опция);
  • Функция автономного программирования (опция).

Конструктивные особенности

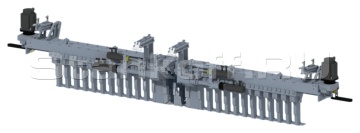

Прижимной модуль

Прижимной модуль

Автоматическое прижимное устройство (модуль) с автоматическим изменением длины отгибаемой полки, предотвращением недогиба кромок и другими функциями для облегчения обработки всех видов деталей типа «ПАНЕЛЬ».
Конструкция прижимного модуля:
• Устройство сдвижения и раздвижения;
• Сегментный прижим;
• Откидывающийся прижим;
• Средний модуль;
• Механизм опрокидывания прижимов.

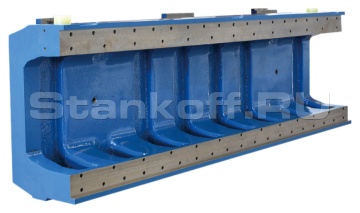

Гибочный модуль

Гибочный модуль

Панелегиб оснащен двумя наборами инструментов — верхним и нижним, которые позволяют выполнять гибку под положительными и отрицательными углами, радиусную гибку и фиксацию с автоматической регулировкой длины прижима, обеспечивая точную и эффективную обработку заготовок сложной формы.

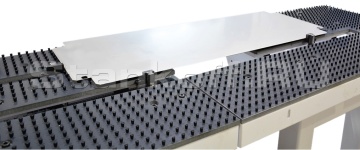

Модуль позиционирования

Модуль позиционирования

Двухпозиционный модуль обеспечивает точность геометрии панели, особенно при наличии неровной внешней кромки или погрешностей в ее раскрое. Основные функции модуля включают позиционирование заготовки по внешней кромке и ориентацию по вырубкам, что повышает точность и качество конечного изделия.

Панелегиб оснащен модулем автоматической подачей листовых заготовок, который после их размещения на столе выполняет позиционирование, зажим и гибку с помощью основного гибочного механизма.
Основные элементы модуля подачи:
• Позиционирующее устройство – обеспечивает точное расположение заготовки на столе;
• Поворотное устройство – помогает сориентировать заготовку для гибки;
• Зажимное устройство – фиксирует заготовку для стабильного процесса;
• Устройство подачи – управляет подачей листов к рабочему столу;
• Основание – служит общей базой для закрепления всех элементов модуля.

Скервомеханическая сисетма гибки

Скервомеханическая сисетма гибки

Обеспечивает высокоточную траекторию движения гибочного инструмента, что повышает точность работы. Настройка процесса проста и позволяет легко выбирать режимы гибки под управлением системы ЧПУ, которая также включает функции безопасности. Регулировка хода и скорости гибочной балки сервопривода под требования обработки помогает достичь более высокой эффективности и улучшенного качества гибки, адаптируясь к различным задачам.

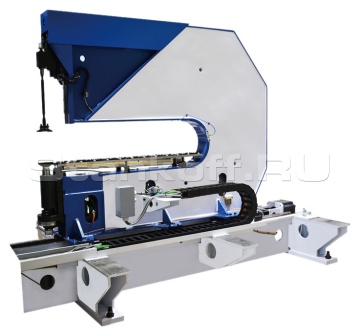

Высокопрочная станина и стандартный рабочий стол

Вся рама станка позиционируется и обрабатывается за одну установку на высокоточных испанских расточных и фрезерных станках SORALUC, что гарантирует стабильность и точность базовых поверхностей оборудования. Это позволяет добиться высокой точности и устойчивости конструкции. Сварная станина, прошедшая термический «отпуск», имеет более высокую жесткость по сравнению с литой конструкцией. Благодаря этому она лучше адаптирована к долговременной эксплуатации под высокими нагрузками при уменьшенном весе, что способствует повышению общей надежности и устойчивости станка при обработке.

Рабочий стол со встроенными стальными шариками и щетиной для уменьшения сопротивления перемещению и исключающий повреждение поверхности.

Дополнительные опции

  • Внешнее программное обеспечение;
  • Короткие подвижные ножи;
  • Специальная подготовка инструмента под чертеж;
  • Оснащение роботом для погрузки/выгрузки деталей;
  • Дополнительный прижимной шток.

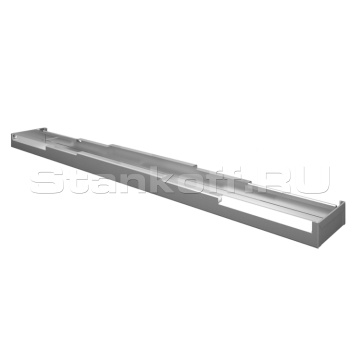

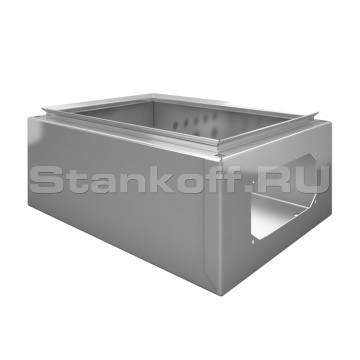

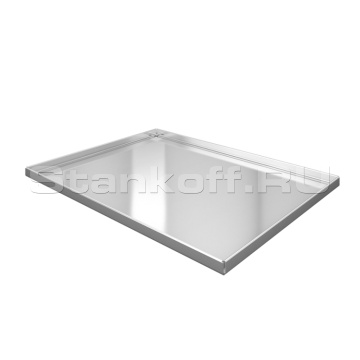

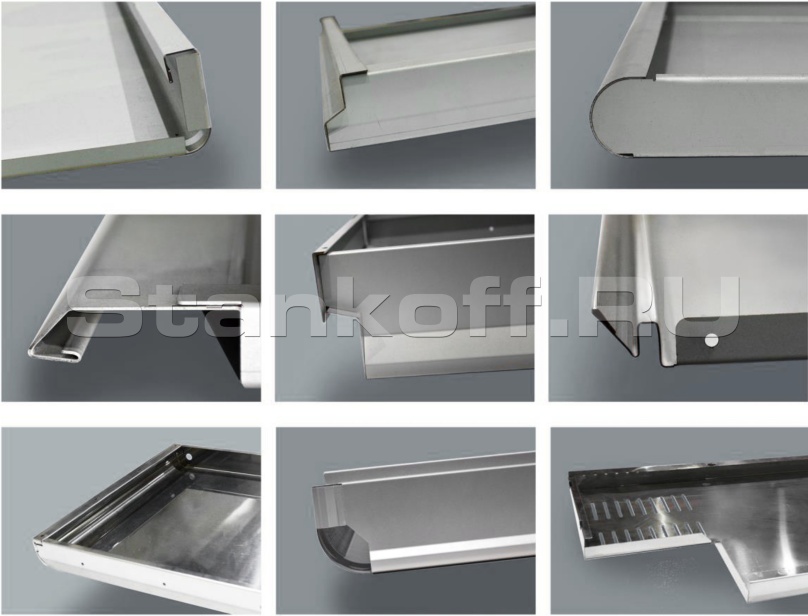

Образцы гибов

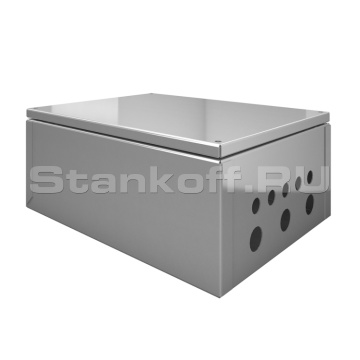

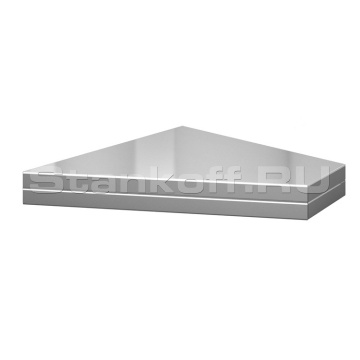

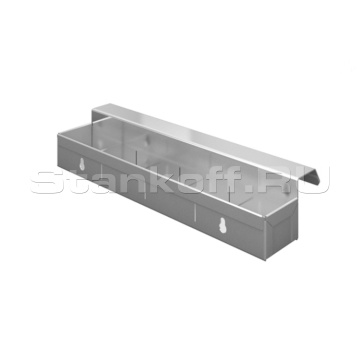

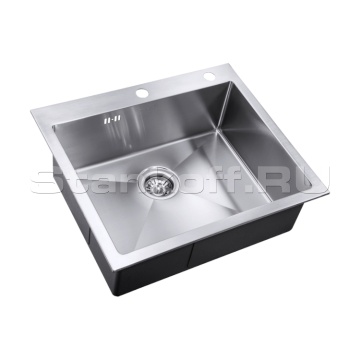

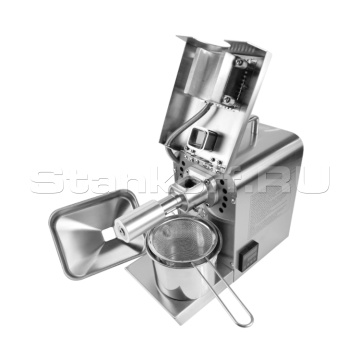

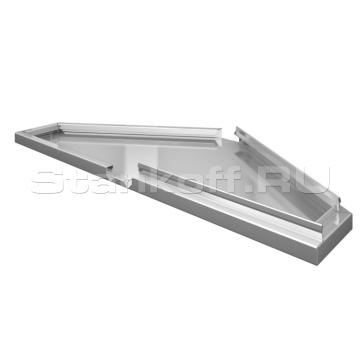

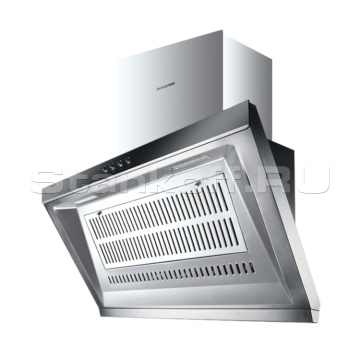

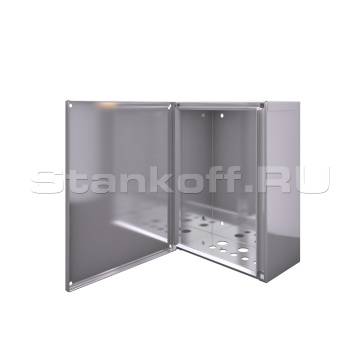

Получаемые изделия

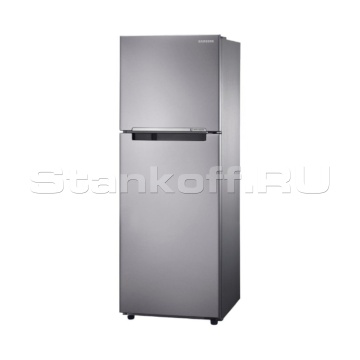

Автоматические панелегибы находят широкое применение в сферах производства осветительных приборов, оборудования для общественного питания, металлической мебели, дверей, строительных конструкций, электрических корпусов и шкафов управления, систем отопления, вентиляции и кондиционирования, лифтов.

Общие характеристики
Макс. длина гиба, мм 2500
Макс. отгибаемая полка, мм 165
Макс. диагональ, мм 2800
Мин. толщина листа, мм 0,35
Диапазон отгибаемого угла, ° -180...+180
Макс. ширина листа, мм 1500
Макс. высота гиба, мм 165
Мин. толщина изгиба, мм 0,35
Высота рабочего стола, мм 1020
Макс. скорость подачи манипулятора, мм/с 1000
Макс. скорость вращения манипулятора, об/мин 50
Требуемое давление воздуха, МПa 0,7
Расход воздуха, нл/мин 20
Скорость единичного гиба (сталь толщиной 1 мм), сек 0,2
Количество управляемых осей, шт. 19
Толщина гиба стандартным инструментом
Обычная углеродистая сталь δb = 410 МПа, мм 2
Нержавеющая сталь δb = 660 МПа, мм 1,2
Алюминиевый лист δb = 265 МПа, мм 3
Габаритные размеры
Длина, мм 5400
Ширина, мм 3960
Высота, мм 2900
Вес, кг 19500
