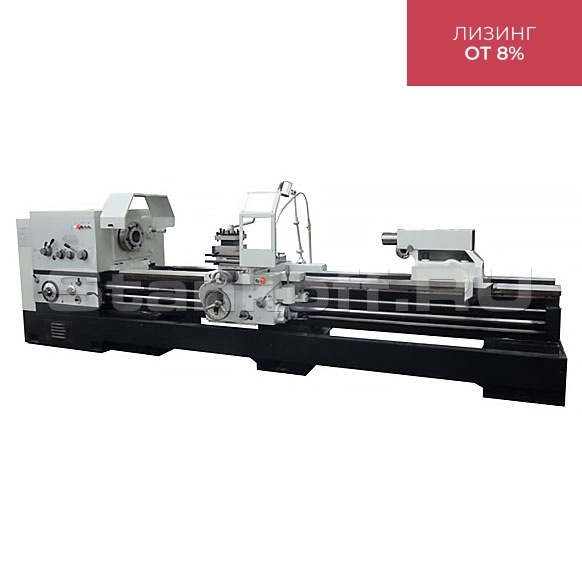

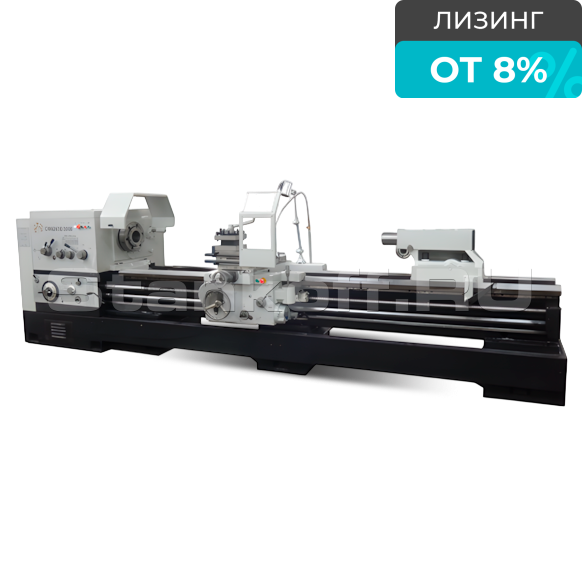

Универсальный токарно-винторезный станок CW6280E/4000
Реклама Рекомендуем предложения
Детальное описание
Универсальный токарно-винторезный станок CW6280E/4000 используется в различных отраслях для выполнения широкого спектра операций по обработке материалов: обтачивание и растачивание цилиндрических и конических поверхностей, нарезка наружной и внутренней метрической, дюймовой, модульной и питчевой резьбы, а также сверление, зенкерование и развертывание.
Литая станина с усиленной конструкцией и закалёнными, шлифованными направляющими обеспечивает стабильную и долговечную работу станка. Повышенная жёсткость шпиндельного узла и всей конструкции позволяют использовать полную мощность привода для выполнения тяжёлых операций. Станок прост в эксплуатации и гарантирует точность позиционирования на протяжении длительного времени.
Литая станина с усиленной конструкцией и закалёнными, шлифованными направляющими обеспечивает стабильную и долговечную работу станка. Повышенная жёсткость шпиндельного узла и всей конструкции позволяют использовать полную мощность привода для выполнения тяжёлых операций. Станок прост в эксплуатации и гарантирует точность позиционирования на протяжении длительного времени.
Отличительные особенности
- Высокоточные закалённые, отшлифованные и упрочненные направляющие станины;
- Закаленный шпиндель из высокопрочной легированной стали;
- Закалённые и шлифованные зубчатые колеса и шестерни;
- Регулируемая муфта перегрузки ходового винта;
- Установка шага всех нарезаемых метрической и дюймовой резьбы без смены шестерен гитары, рукояткой на панели управления;
- Поперечное смещение задней бабки на ±15 мм для точения длинных конусов;
- Подача СОЖ в зону резания, галогеновый светильник;
- Грузоподъемность станка – 2000кг;
- Чугунное основание под станок.
Количество и диапазон нарезания резьбы
Метрическая резьба | 1-240 /54 |
Дюймовая резьба | 28-1 /37 |
Модульная резьба | 0.5-60 /27 |
Питчевая резьба | 30-1 /27 |
Комплектация
- Патрон 3-х кулачковый D325 с комплектом универсальных кулачков и ключом;
- Патрон 4-х кулачковый D400 с комплектом универсальных кулачков и ключом;
- Неподвижный задний центр МТ6 для задней бабки;
- Неподвижный задний центр МТ7 передней бабки;
- Четырехпозиционный резцедержатель;
- Ключ для резцедержателя;
- Клиновые опоры для станка;

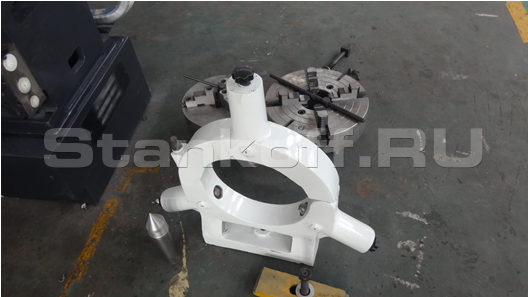

- Подвижный люнет D20 ... 180;
- Неподвижный люнет D200 ... 300;
- Защитный кожух резцедержателя;
- Система подачи СОЖ;
- Станочный светильник;
- Защитное ограждение патрона;
- Защитное ограждение от разбрызгивания жидкости;
- Установленные приводные ремни;
- Задняя бабка.
Класс точности по ГОСТ 8-82 | Н |
Макс. диаметр обрабатываемой заготовки над станиной, мм | 800 |
Макс. диаметр обрабатываемой заготовки над суппортом, мм | 485 |
Макс. диаметр обработки над выемкой в станине, мм | 1000 |
Эффективная длина выемки, мм | 230 |
Ширина направляющих станины, мм | 550 |
Макс. длина обрабатываемой заготовки | 4000 |
Диаметр отверстия шпинделя, мм | 130 |
Конус отверстия в шпинделе | D-11 |
Передний конец шпинделя | 1:20 ф120 |
Пределы частот вращения шпинделя, об/мин | 18 ступеней, 14-750 |
Количество и диапазон продольных подач, мм/об | 0,048~24,3 /72 |
Количество и диапазон поперечных подач, мм/об | 0,024~12,1 /72 |
Ускоренная скорость подачи (продольная/поперечная), м/мин | 4/2 |
Сечение резца, мм | 32х32 |
Высота от опорной поверхности резца до оси центров, мм | 32 |
Число резцов в резцедержателе, шт | 4 |
Наибольшая длина перемещения резцовых салазок суппорта, мм | 200 |
Наибольшая длина перемещения продольной (поперечной) каретки, мм | 4000 (420) |
Цена одного деления лимба верхней части суппорта, мм | 0,05 |
Цена одного деления лимба поперечного перемещения нижней части суппорта, мм | 0,05 |
Наибольший угол поворота резцовых салазок, град | ±90° |
Диаметр пиноли задней бабки, мм | 100 |
Конус пиноли задней бабки | КМ6 |
Наибольшее перемещение пиноли задней бабки, мм | 240 |
Поперечное перемещение задней бабки, мм | ±15 |
Мощность насоса для охлаждающей жидкости, кВт | 0,09 |
Мощность привода главного движения, кВт | 11 |
Наибольший крутящий момент на шпинделе, кгм | 100 |
Макс. тяговое усилие суппорта, кгс | 1000 |
Габаритные размеры станка (ДхШхВ), мм | 6000х1326х1400 |
Вес станка (нетто), кг | 6300 |
