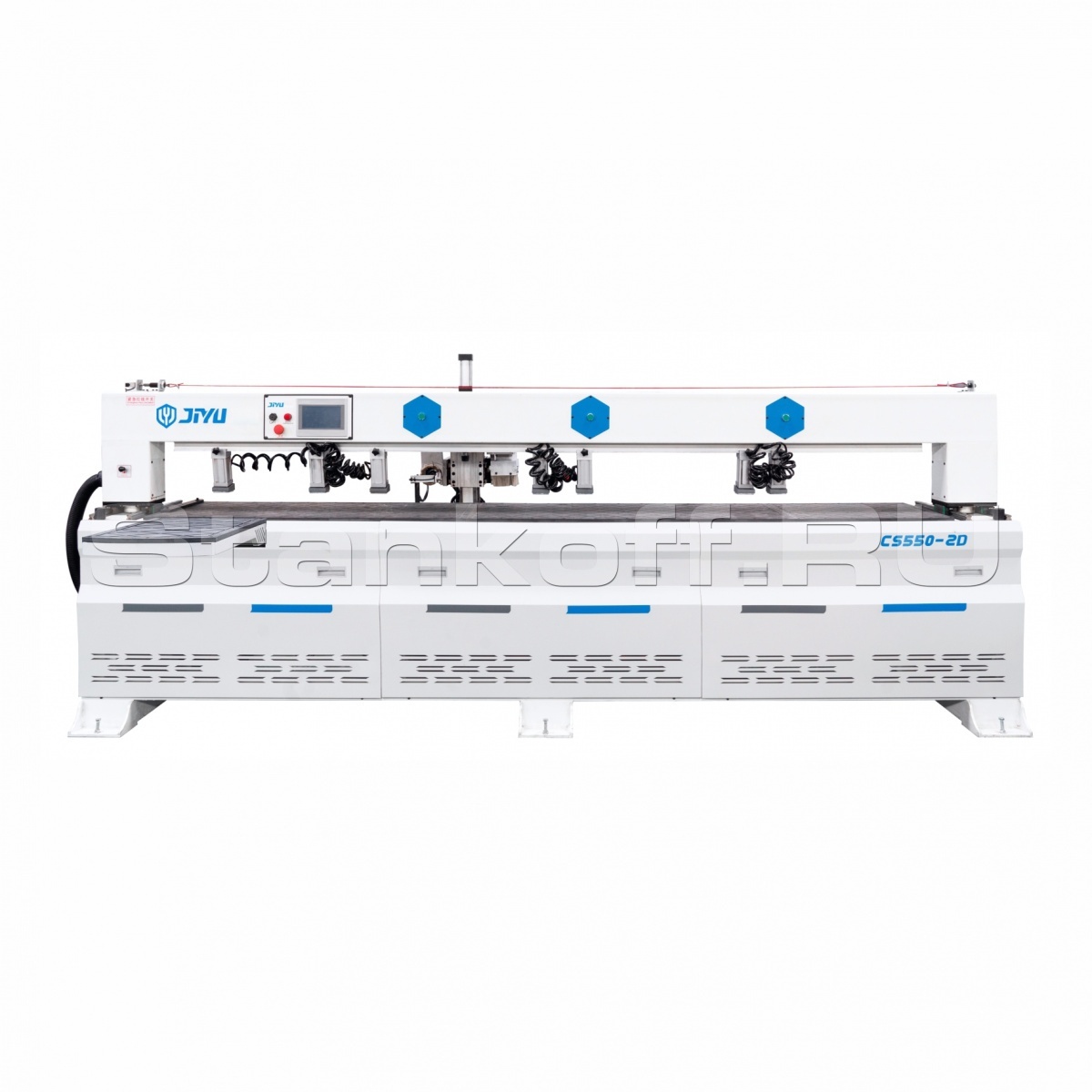

Торцевой сверлильно-присадочный станок с ЧПУ JIYU CS550-2D
+7 (995) 888-07-03
Детальное описание
Торцевой сверлильно-присадочный станок с ЧПУ JIYU CS550-2D используется для высокоточного сверления глухих отверстий и фрезерования различных элементов в торце и плоскости плитных материалов. Сенсорный экран станка удобен в использовании, информативен и прост в управлении. Автоматические прижимные устройства надёжно фиксируют детали на протяжении всего цикла обработки. Высокоскоростной шпиндель управляется немецкой системой, которая обеспечивает точное позиционирование и обработку на высоких скоростях.
Комлектация
| ЧПУ | LNC |
| Серводвигатели | Dorna Servo motor (750 Вт х 3) |
| Инверторы | H-WISE Inverter |
| Программная система лазерного сканирования | Banner laser sensor (USA) |
Конструктивные особенности
Пульт управления
Удобное и понятное меню с готовыми шаблонами для создания карт присадки и фрезеровки.
Обработка детали в двух плоскостях
Станок позволяет работать не только с торцом детали, но и с её плоскостью. Например, можно выполнять присадку под петлю и эксцентриковое соединение, а также фрезеровать пазы и выборки под ручки на плоскости детали.
Одновременная загрузка нескольких деталей
На рабочий стол можно установить до двух деталей одновременно для работы в «маятниковом» режиме при выполнении торцевой присадки. Это существенно повышает производительность при серийном производстве.
Система оптического сканирования
Система от американской компании Banner позволяет с безупречной точностью определить точки и траектории обработки. Корпус оптического элемента выполнен из нержавеющей стали и имеет класс защиты IP69K.
Система автоматической смазки
Производит смазку подшипников в автоматическом режиме по заданному регламентом времени обслуживания.
Линейные подшипники и направляющие
Для точного,быстрого и плавного перемещения рабочих узлов.
Рейки-шестерни
Рейки-шестерни в механизме перемещения для жесткости и долговечности конструкции.
Прижимные устройства
Прижимные устройства с возможностью перемещения в зависимости от длины обрабатываемых деталей.| Система управления | LNC |
| Размер обработки (ДxШxВ), мм | 100х2800х60 |
| Точность обработки, мм | ±0.05/300 |
| Макс. скорость холостого хода, м/мин | 80 |
| Макс. скорость сверления, м/мин | 80 |
| Шпиндели, кВт | 2,2х1 + 3,5х1 (с воздушным охлаждением) |
| Мощность, кВт | 8 |
| Напряжение | AC 380 V, 50 Гц |
| Вес станка, кг | 1500 |
