Детальное описание

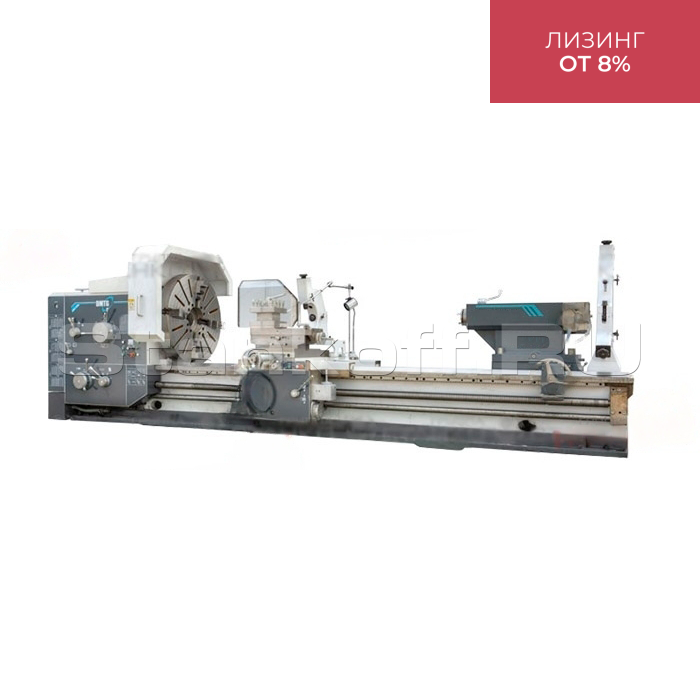

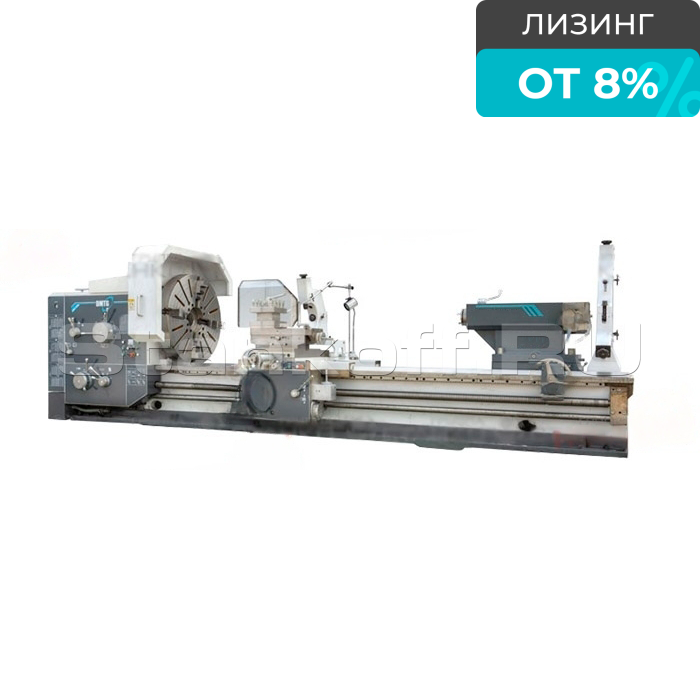

Токарно-винторезные станок DMTG CW62100E — мощный, точный и высокопроизводительный станок. Он обладает большими возможностями по обработке, включая проходное отверстие шпинделя диаметром Ø100 мм (с опцией до Ø130 мм), а также поддерживает нарезание четырех типов резьб: метрической, дюймовой, питчевой и других. Максимальная масса обрабатываемой детали составляет до 2000 кг. Станок способен выполнять силовое точение с возможностью съема до 5 мм за один проход. Кроме того, предусмотрена возможность обработки коротких деталей большого диаметра в выемке станины.

Высокоточные направляющие покрыты специальным низкофрикционным покрытием Turcite-B, что обеспечивает длительное сохранение точности, а также плавное и точное перемещение суппорта станка. Мощная задняя бабка с пинолью диаметром 100 мм и ходом 240 мм дает широкие возможности по обработке заготовок осевым инструментом (сверла, развертки).

Область применения

Предназначен для черновой, получистовой и чистовой обработки заготовок из стали, чугуна и цветных сплавов. Используется для серийного изготовления крупногабаритных деталей в различных отраслях промышленности.

Особенности станка

  • Редуктор подач с передаточным отношением 1/1 и 16/1. Диапазон подач позволяет производить на одном станке как черновое обдирочное, так и чистовое точение (до Ra 1,6);
  • Закаленный шпиндель из высокопрочной легированной стали, установленный на регулируемые прецизионные роликоподшипники NSK (Япония). Шпиндель станка прошел динамическую балансировку на специальном испытательном стенде);
  • Высокая жесткость и прочность станины сложной формы с многочисленными ребрами жесткости. Ширина станины 550 мм;
  • Закаленные призматические направляющие станины (не ниже HRC 47-56, толщина закаленного слоя не менее 2 мм);
  • Принудительная циркуляционная система смазки передней бабки и коробки подач с собственным независимым насосом;
  • Высокопроизводительная гидростанция с баком 35 л;
  • Двухходовая гидравлическая многодисковая фрикционная муфта передает вращение на шпиндель и осуществляет реверс;
  •  Гидравлический тормоз шпинделя;
  • Закаленные шлифованные шестерни передней бабки и коробки подач;
  • Дублированная рукоятка управления вращением шпинделя (с правой и с левой стороны станка);
  • Задняя бабка может быть смещена на ± 10 мм для точения длинных конусов;
  • Перегрузочная муфта ходового винта;
  • Система подачи СОЖ в зону резания;
  • Современный аналог советского станка 16К50.

Комплектация

  • 3-кулачковый токарный патрон Ø400 мм;
  • Люнет подвижный Ø20-160 мм
  • Люнет неподвижный Ø150-400 мм ;
  • Станочный светильник;
  • Упорный центр МК6;
  • Обслуживающий инструмент;
  • Руководство по эксплуатации на русском языке.
Диаметр обработки над станиной, мм 1000
Диаметр обработки над суппортом , мм 710
Диаметр обработки в выемке станины, мм 1230
Длина выемки станины , мм 350
Межцентровое расстояние, мм 3000
Ширина станины, мм 550
Макс. вес обрабатываемой заготовки, кг 2000
Число оборотов шпинделя, об/мин 7,5 - 1000
Кол-во скоростей шпинделя (вперед/назад) 18/6
Проходное отверстие шпинделя, мм 100
Фланец шпинделя С11 (DIN 55027, ISO 702/III)
Внутренний конус шпинделя, мм Метрический 120 (1:20)
Диаметр шпинделя в передней опоре, мм 160
Макс. крутящий момент шпинделя, Нм 2400
Мощность двигателя шпинделя , кВт 11
Продольная подача 1:1 (64 подачи), мм/об 0,1 - 1,52 мм/об
Продольная подача 16:1 (64 подачи), мм/об 1,6 - 24,3
Поперечная подача 1/2 от продольной подачи
Быстрый ход в продольном направлении, мм/мин 3800
Быстрый ход в поперечном направлении, мм/мин 1900
Пределы шага нарезаемых метрических резьб (52 шага), мм 0,5 - 240
Пределы шага нарезаемых дюймовых резьб (34 шага), ниток/дюйм 28 - 1
Пределы шага нарезаемых модульных резьб (53 шага) Модуль 0,5 - 120
Пределы шага нарезаемых питчевых резьб (24 шага) 28 - 1 DP
Размер державки резца, мм 30x30
Угол поворота верхней каретки суппорта, ° ± 90
Ход верхней каретки суппорта , мм 200
Ход поперечной каретки суппорта, мм 460
Конус пиноли задней бабки МК6
Диаметр пиноли задней бабки, мм 100
Ход пиноли задней бабки, мм 250
Поперечное перемещение задней бабки, мм ± 10
Общая потребляемая мощность, кВт 15
Напряжение, В 380~50 Гц
Габаритные размеры станка (ДxШxВ), мм 5130x1460x1830
Вес станка, кг 5600
