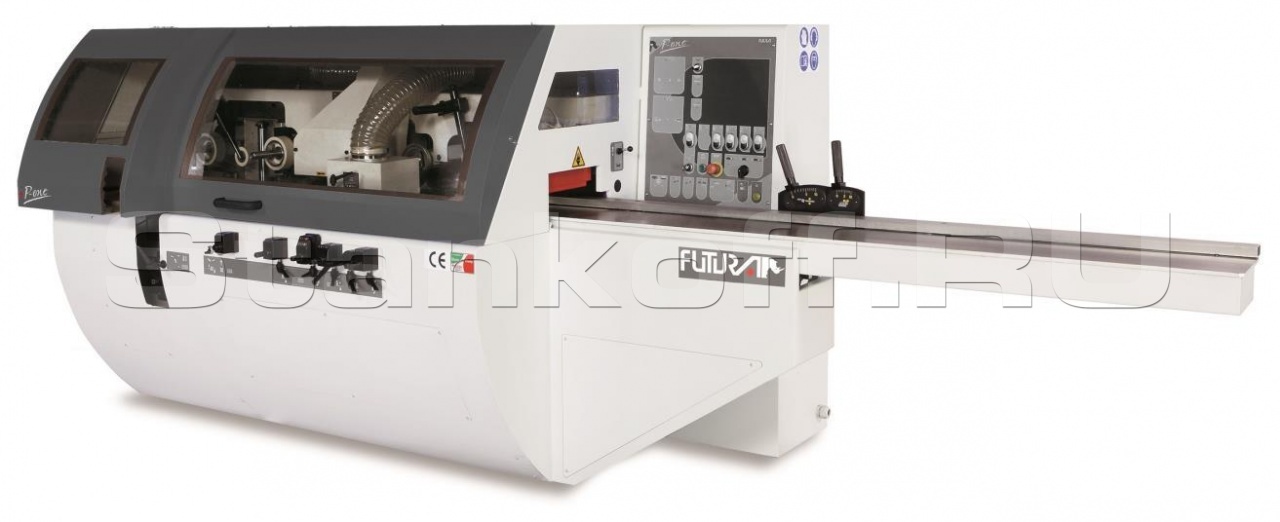

Четырехсторонний строгально-калевочный станок с 5-ым универсальным шпинделем P.ONE 23/5U
Контакты
Али
+7 (995) 888-07-03
Реклама Рекомендуем предложения
Детальное описание
Стандартная комплектация
Особенности
- монолитная станина с ребрами жесткости
- стальной стол на входе длиной 2300mm
- ременная трансмиссия poly-v на всех шпинделях, гарантия макс кпд мотора

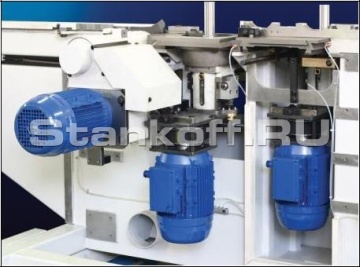

- каждый шпиндель имеет независимый мотор

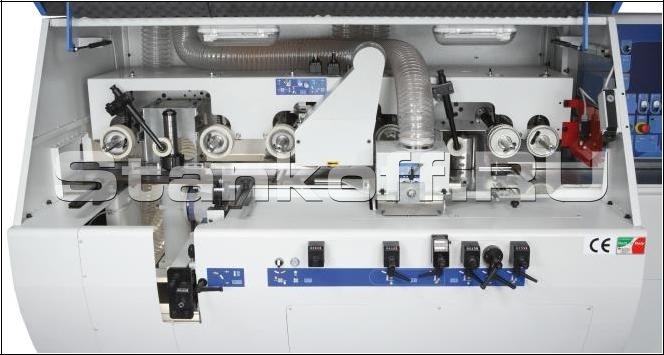

- верхняя траверса имеет вертикальное моторизированное перемещение, подающие ролики и прижимы регулируются одновременно с верхним шпинделем для удобства.
- система подачи с карданами, двойная задняя цепь. вариатор скорости с инвертером.

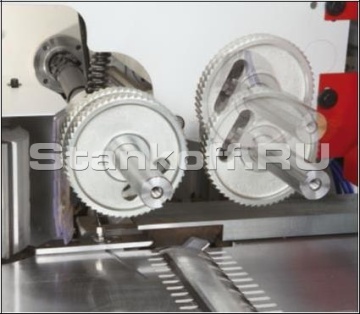

- подача осуществляется 4 зубчатыми роликами 3 верхних обрезиненных ролика на выходе.

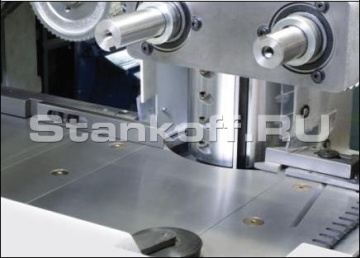

- воздушная подушка на столе для облегчения скольжения заготовки
- вертикальный левый шпиндель регулируется одновременно с узлом прижима и направляющей на выходе, для удобства.
- система предварительного выпрямления правой стороны с помощью шевинговальной фрезы, которая ставится на 1 шпинделе.(по требованию)
- счетчики с точностью 0,1mm перемещения 3°-4°-5° шпинделей
- система быстрой регулировки инструмента на 2°-3°-4°-5° шпинделях
- возможность монтажа фрез на 2°-3°-4°-5° шпиндель до макс. диам 180mm и мин. диам.110mm (макс диам для профилирования 160mm)
- осевая регулировка 2°-3°-4° шпинделя 35mm управление на панели станка

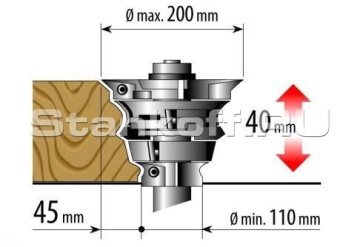

- вертикальный ход вертикального шпинделя a -40mm под стол с фрезами макс диам 160mm
- прижимной ролик перед фуганком пневматический, исключается с панели управления
- пневматический прижим узла подачи
- ручная смазка рабочего стола
- кнопочный прямой запуск моторов с панели управления
- защитная звукоизолирующая кабина с датчиком безопасности
- панель управления с тепло защитой
- общий выключатель с замком
- 2 аварийных кнопки
- ключи
- подсветка
| Мощность мотора 1 шпинделя (1° gruppo) | kw 4 | (hp 5,5) |
| Мощность мотора правого вертикаль (2° gruppo) | kw 4 | (hp 5,5) |
| Мотор левого вертикального (3° gruppo) | kw 4 | (hp 5,5) |
| Мотор горизонтальный верхний (4° gruppo) | kw 5,5 | (hp 7,5) |
| Мотор универсального шпинделя (5° gruppo) | kw 4 | (hp 5,5) |
| Мощность мотора подачи с регулировкой инвертером | kw 1,5 | (hp 2) |
| Мощность мотора траверсы | kw 0,37 | (hp 0,5) |
| Макс рабочая ширина (с инструментом д. 125mm) | 230mm | |
| Мин рабочая ширина (с инструментом д. 125mm) | 25mm | |
| Макс рабочая высота (с инструментом д. 125mm) | 130mm | |
| Мин рабочай высота (с инструментом д. 125mm) | 8mm | |
| Мин длина заготовки (единичная подача) | 400mm | |
| Скорость подачи с инвертером | 4-20 mt/1' | |
| Скорость вращения шпинделей | 6000 g/1' | |
| Диам подающих роликов (зубчат. и обрезинен.) | 130mm | |
| Диаметр валов | 40mm | |
| Размер инструмента горизонтальных шпинделей | 125 x 230mm | |
| Размер инструмента вертикальных шпинделей | 125 x 130mm | |
| Диам аспирационных отверстий | 120mm | |
| Диам инструмента на 1 шпинделе | 125mm | |
| Мин/макс диам инстумента для профилирования (исключая 1 шпиндель) | 110-180mm | |
| Диам.шпиндельной чаши (для вертикальных шпинделей) | 160mm | |
| Напряжение | v380/400-hz50-3ph + n |
