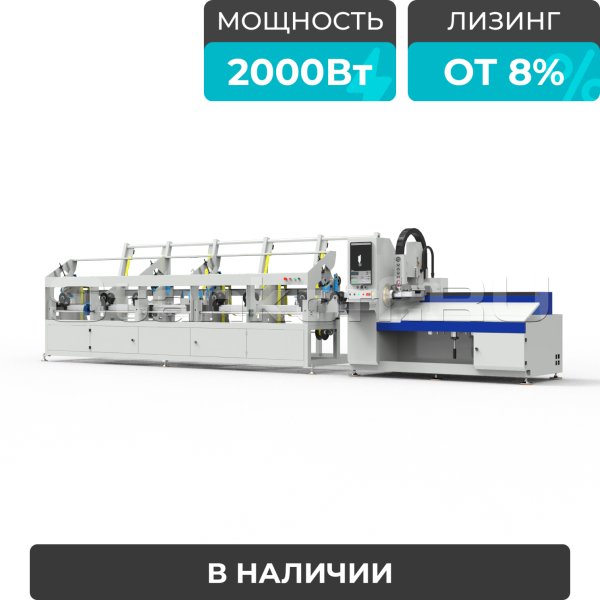

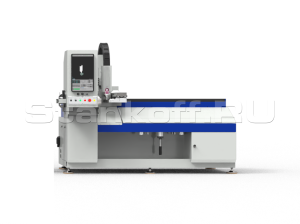

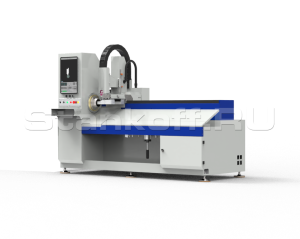

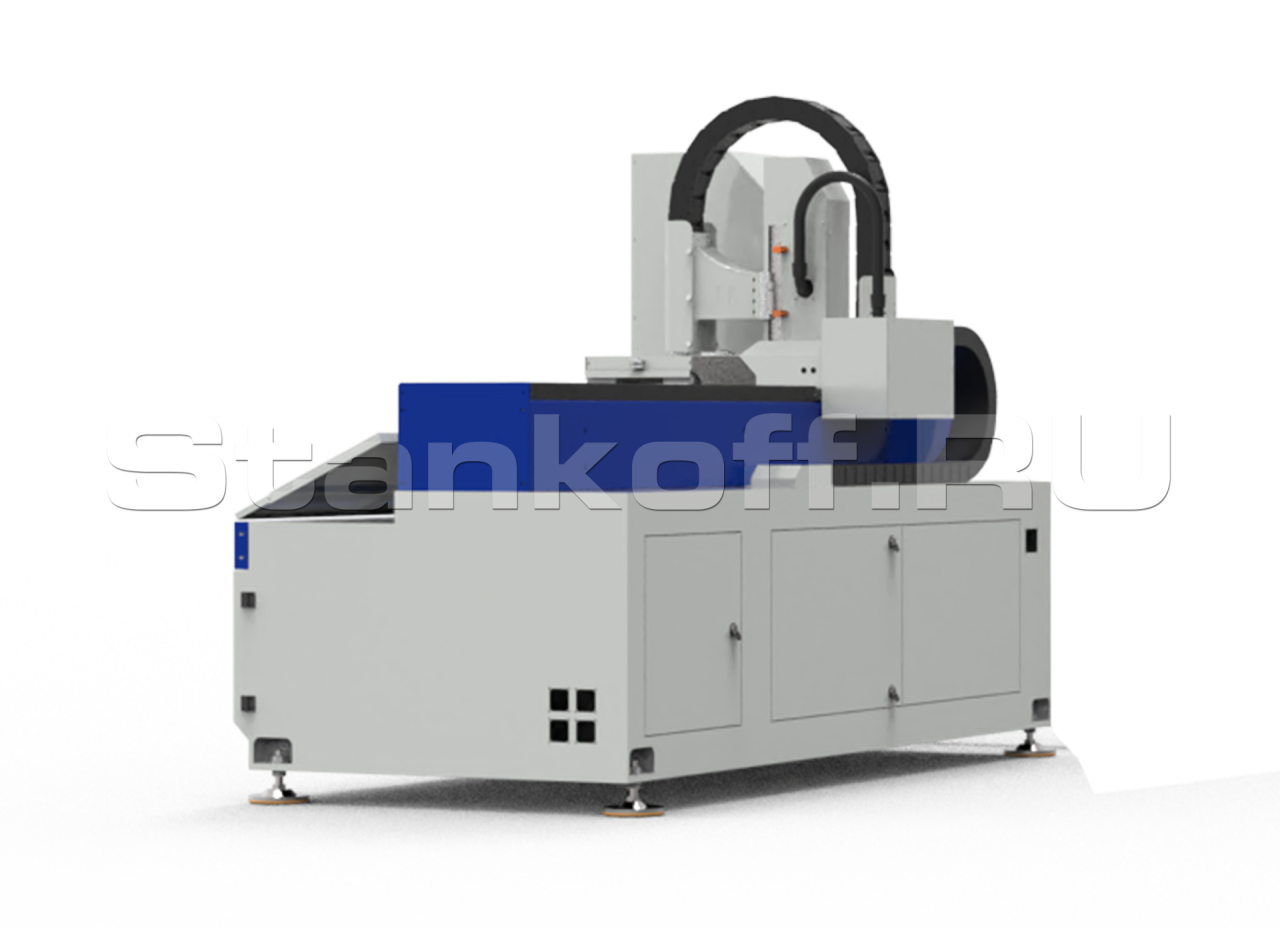

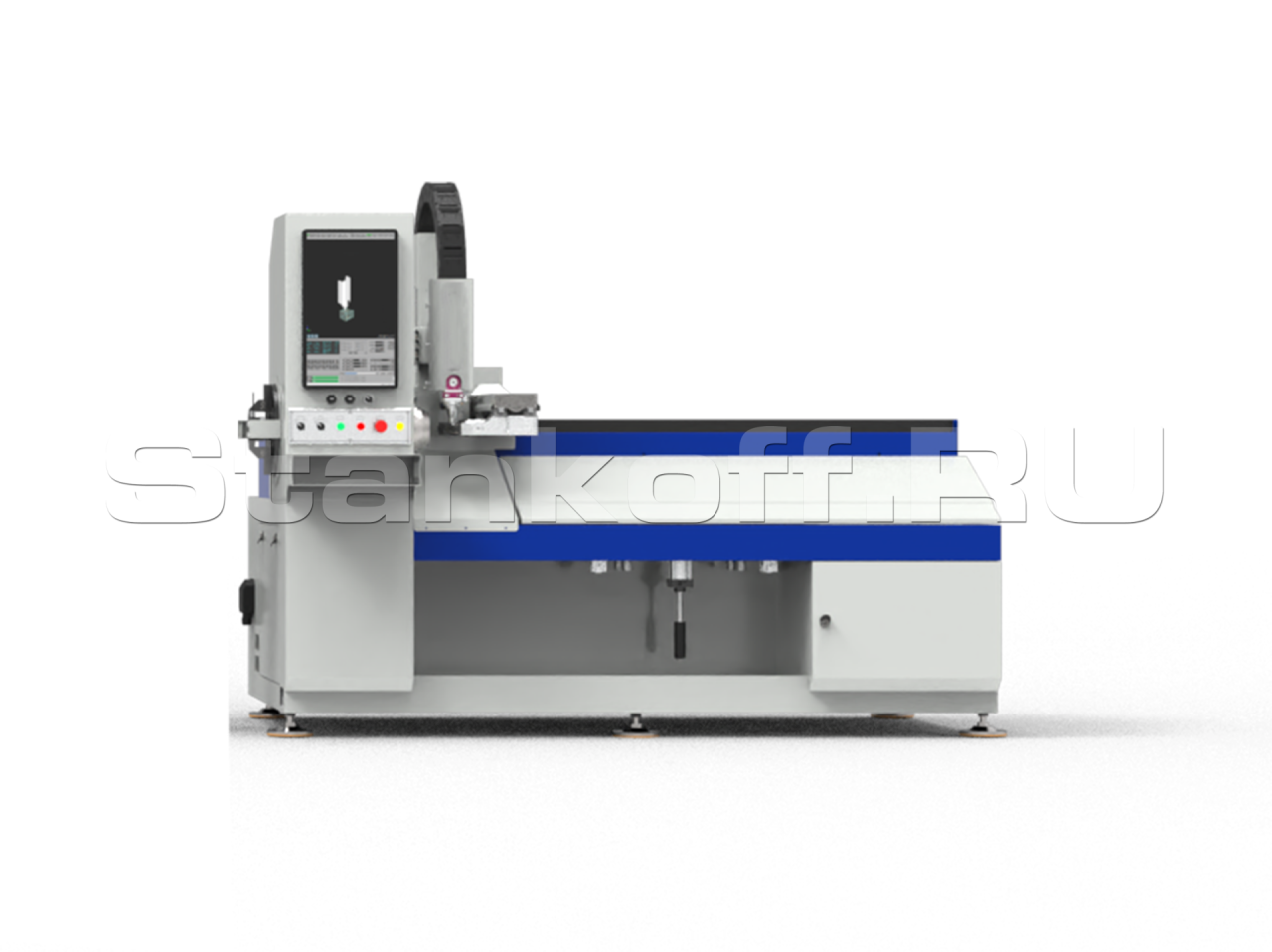

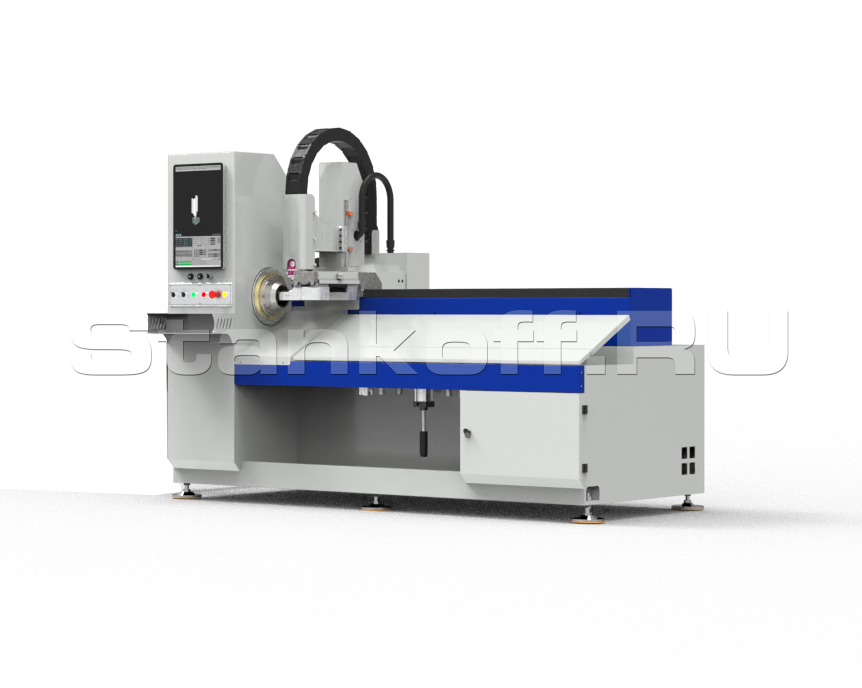

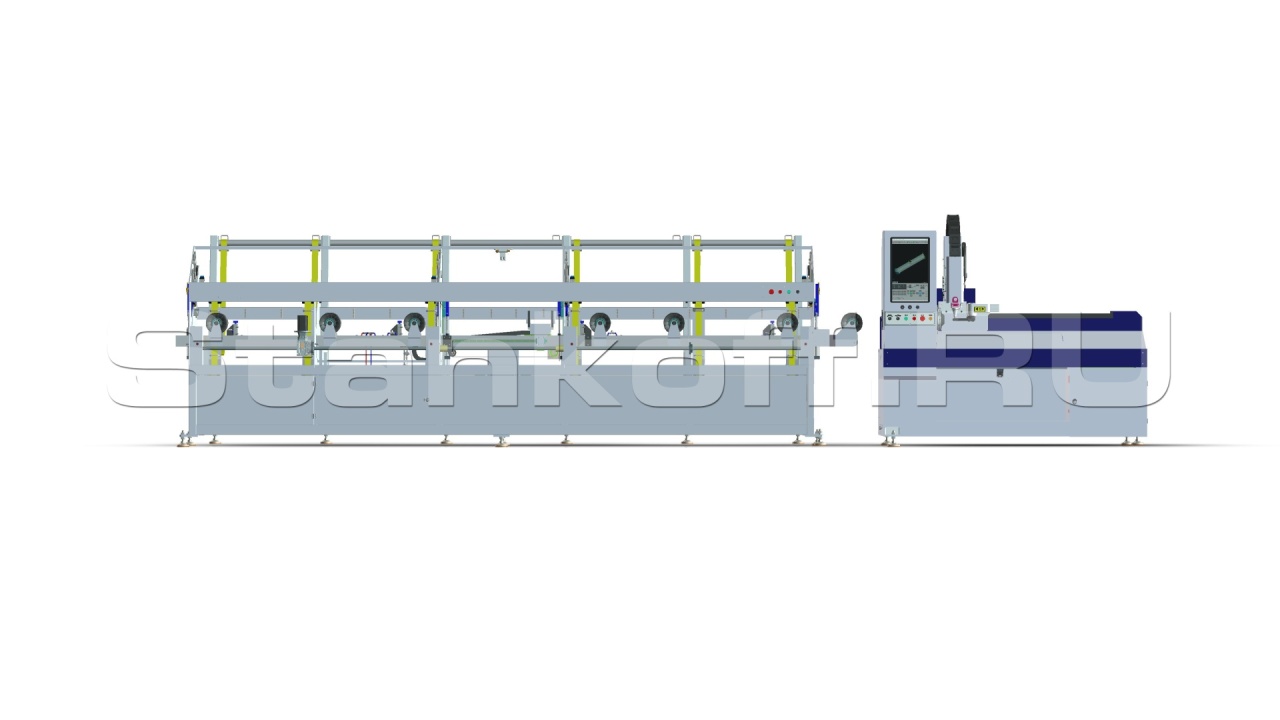

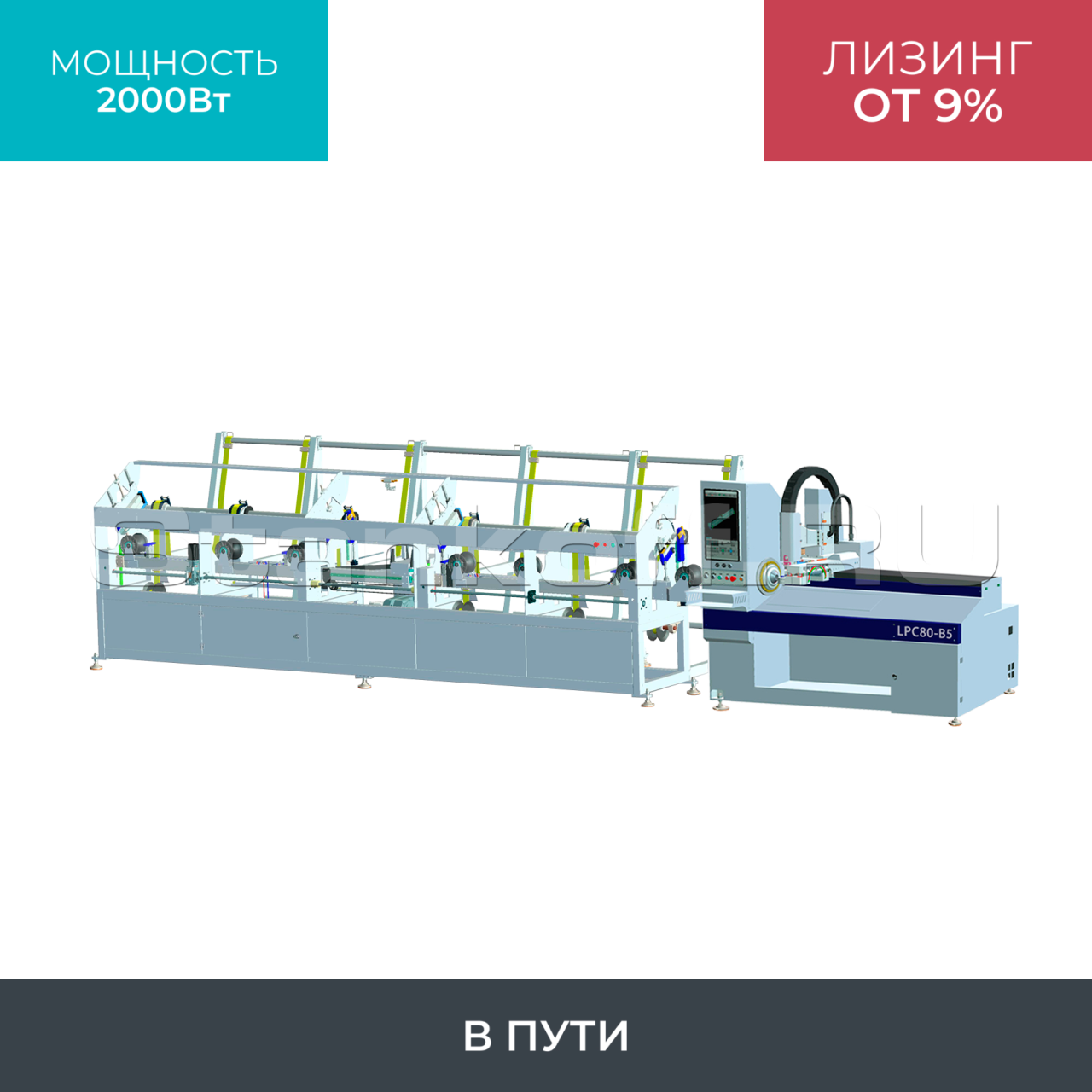

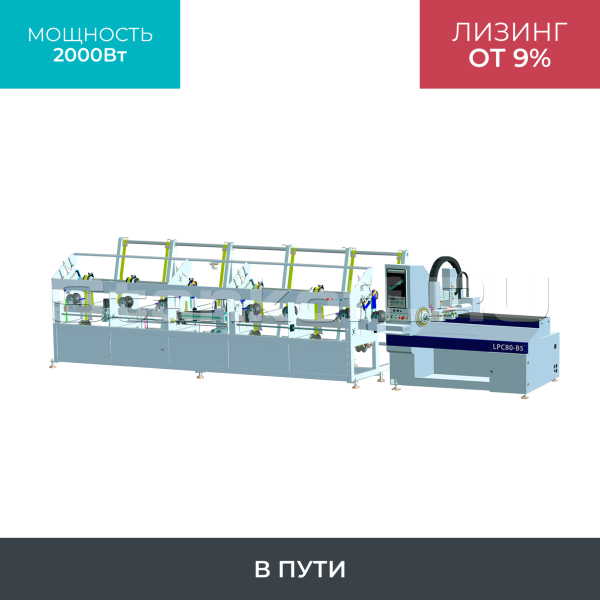

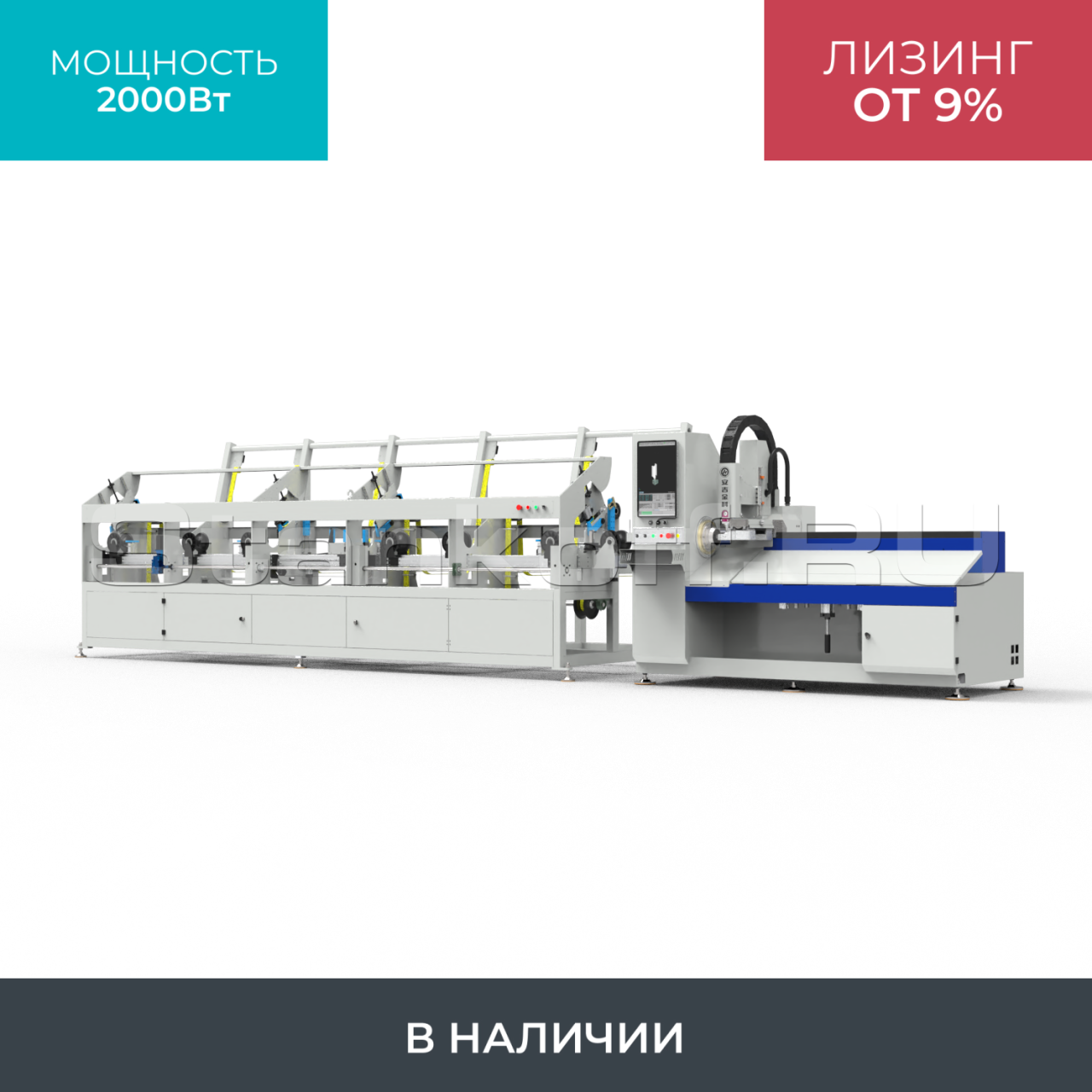

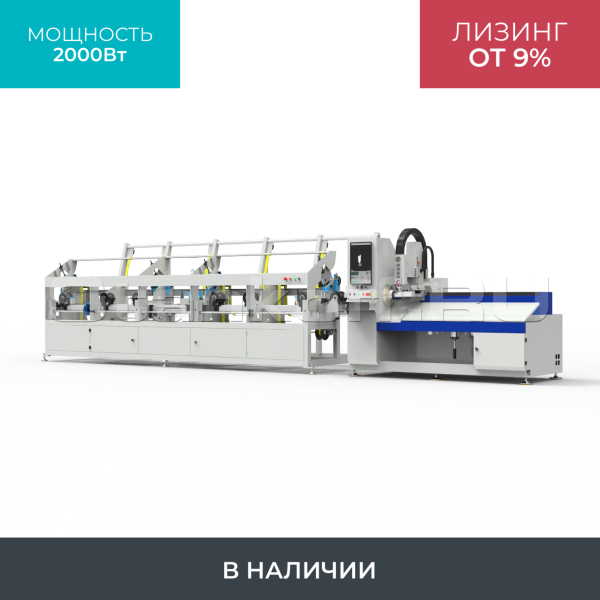

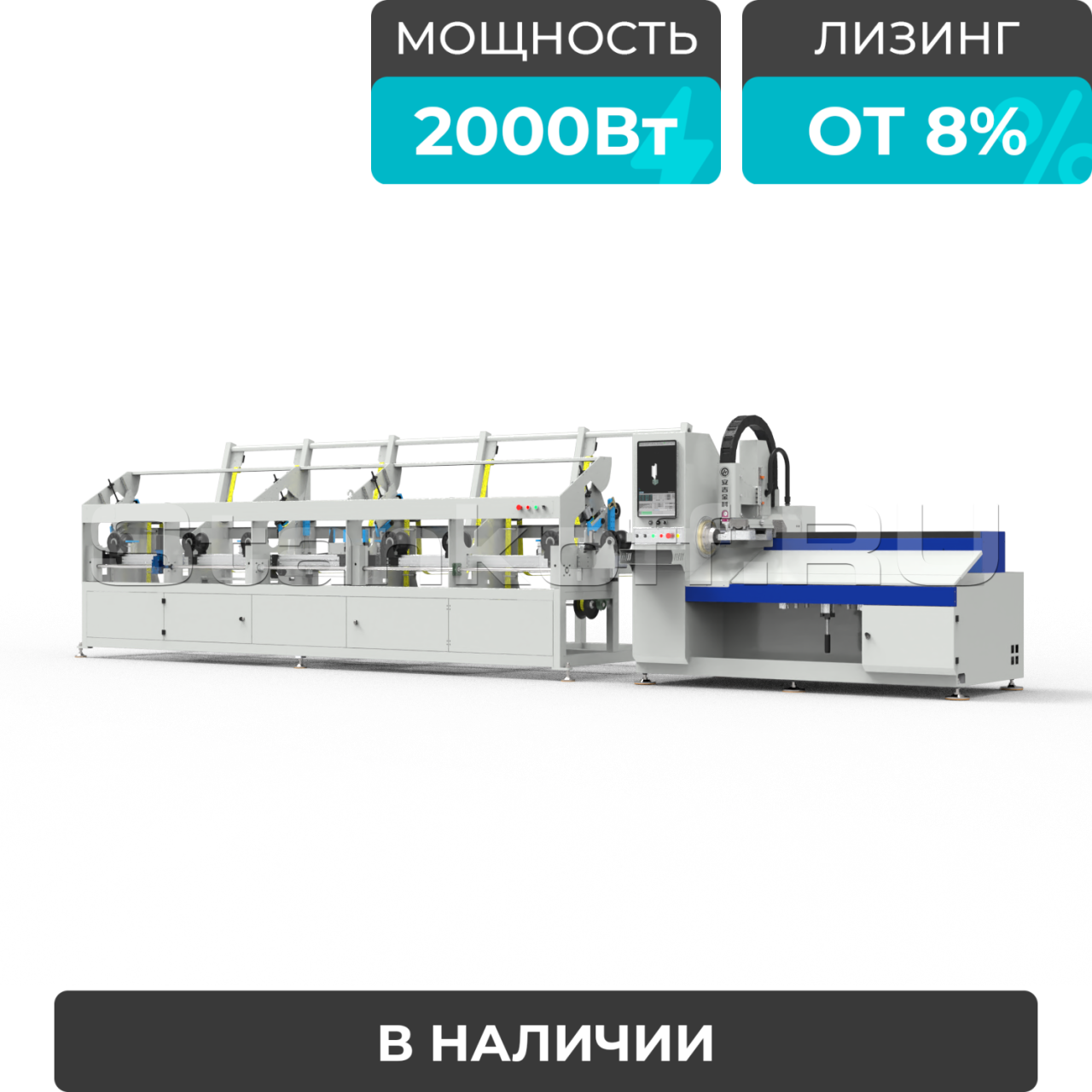

Высокоскоростной лазерный труборез LPC80-B5-BF6000/2000 Raycus UNI
+7 (995) 888-07-04
Детальное описание
Комплектация
| Режущая голова с автофокусом |
Ospri (Китай) |
| Зубчатая передача «шестерня-рейка» | TBI (Тайвань) |
| Высокоточные направляющие | Airtac (Тайвань) / FASTON (Тайвань) |
| Серводвигатели |
Innovance (Китай) |
| Редуктор | FASTON (Тайвань) |
| Источник излучения | Raycus (Китай) |
| Система ЧПУ и софт | TUBECUT (Китай) |
| Пропорциональный клапан | SMC (Япония) |
| Электрические компоненты | Delta (Тайвань) |
| Стабилизатор напряжения | Kingbao (Китай) |
| Водяное охлаждение - чиллер |
S&A/Hanli,(Китай) |
| Блок питания | Meanwell (Тайвань) |
| Датчики низкого давления (3 магистрали) | |
| Стол поддержки в зоне разгрузки (2 метра) | |
| Стабилизатор напряжения в подарок! |
Конструктивные особенности

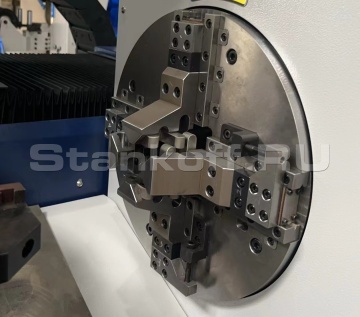

Универсальный пневматический патрон
Универсальный пневматический патрон предназначен для фиксации труб различной формы и размеров. Патрон способен удерживать квадратные трубы с размерами сторон от 10х10 мм до 60х60 мм, круглые трубы с диаметрами от 10 мм до 85 мм, а также прямоугольные трубы с диагоналями до 85 мм, при условии, что каждая из сторон не менее 10 мм. Патрон имеет два режима работы в зависимости от диаметра трубы. Для труб диаметром от 10 до 55 мм следует использовать подложку, а для труб диаметром от 55 до 85 мм её нужно снять.

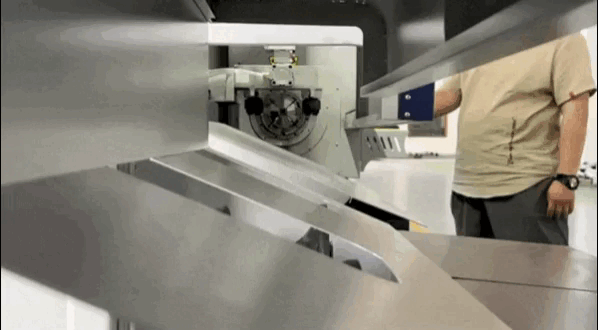

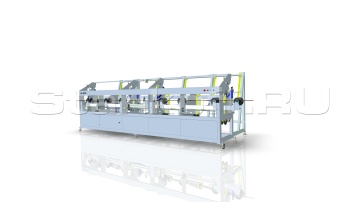

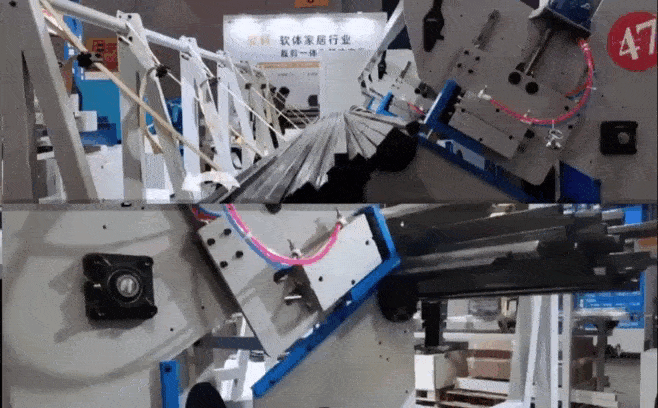

Система автоматической погрузки с ручной регулировкой диаметра труб
Предназначена для погрузки обрабатываемых заготовок в зону резки. Максимальный вес загружаемых труб в систему погрузки составляет 1500 кг, при этом максимальный вес одной трубы не более 40кг. Обладает возможностью загрузки круглых, квадратных и прямоугольных труб.Скорость подачи новой трубы - 2 сек.

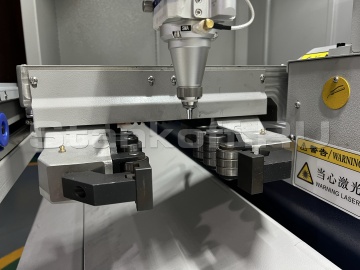

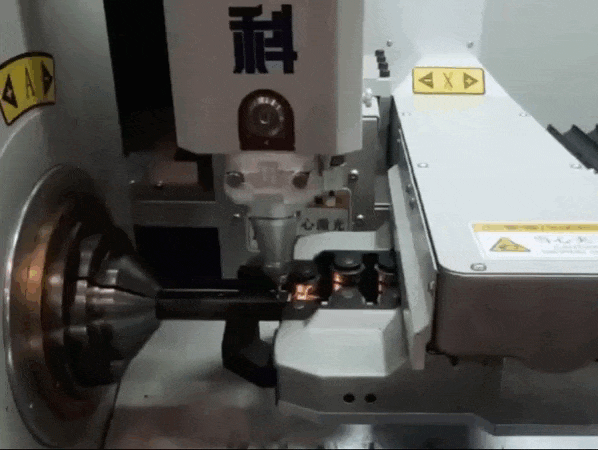

Универсальный сервозахват
Необходим для вытягивания трубы из зоны погрузки и её удержания в момент раскроя. Удерживание трубы близкое к режущей голове обеспечивает более точную геометрию реза. Универсальный зажим не требует смены кулачков под другие формы и размеры труб. Благодаря наличию роликов и длинной области удержания, сервозахват дополнительно выравнивает естественные изгибы трубы, что также положительно сказывается на точности.
Автоматическая поддержка трубы
Система активной поддержки следит за контуром трубы во время вращения и автоматически поднимается/опускается постоянно поддерживая трубу, что позволяет избежать её деформации.

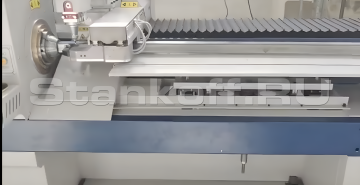

Стол поддержки в зоне разгрузки
Стол предназначен для поддержки длинных труб до 2-х метров, предотвращая их деформацию во время резки, что особенно полезно при обработке гибких материалов и способствует улучшению точности процесса резки.

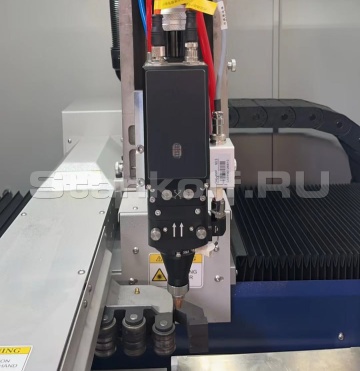

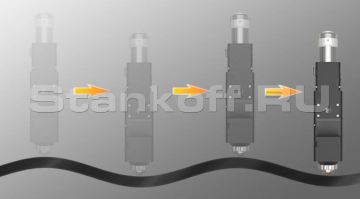

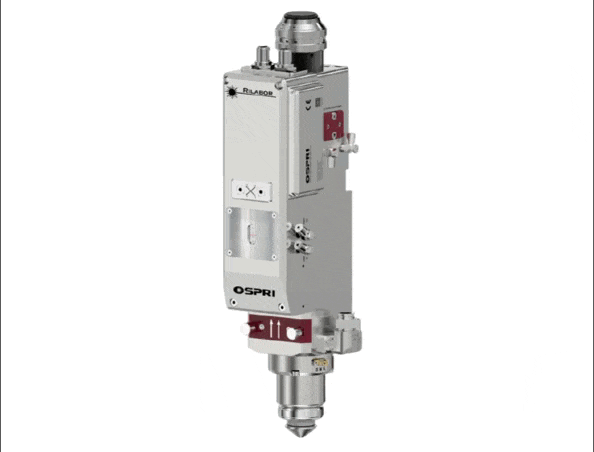

Лазерная режущая голова c автофокусом Ospri LC40
Полностью герметичная внутренняя структура позволяет избежать загрязнение линз. Автоматическая фокусировка обеспечивает точную и удобную настройку. Коллиматорный и фокусный блок оснащены системой водяного охлаждения, сопловая часть охлаждается воздушным потоком. Активное охлаждение оптической и сопловой части обеспечивает высокую продолжительность работы и защиту от перегрева.Интерфейс: QBH;
Длина волны: 1080 Нм.

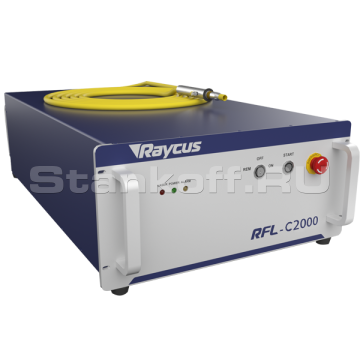

Лазерный источник Raycus
Станок оснащен лазерным источником компании «Raycus» (Китай). Это всемирно признанный лидер в области производства оптоволоконных лазеров, что подтверждает безупречная и безотказная работа. В лазерном излучателе установлена система кондиционирования для охлаждения электрокомпонентов.

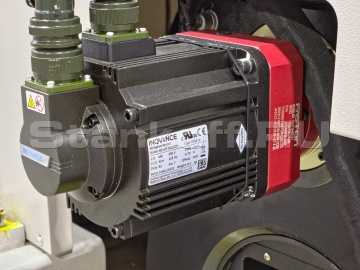

Серводвигатели Inovance
Компания Inovance является лидером в области промышленной автоматизации процессов управления и приводных технологий в Китае, а также поставщиком интегрированных технических решений для оптических, механических, электрических, гидравлических и пневматических приборов, которые относятся к приводным механизмам, процессам управления, двигателям и прецизионному оборудованию.

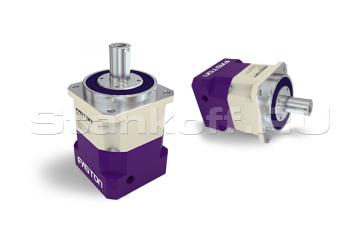

Редуктор FASTON
Компания Faston Power Technology специализируется на разработке, исследованиях, производстве и продаже планетарных редукторов высокого класса. Основываясь на концепции "клиент превыше всего, качество превыше всего", Faston Power Technology постоянно улучшает качество своей продукции и послепродажного обслуживания. Продукция компании широко используется в промышленных станках, манипуляторах и автоматических производственных линиях.
Зубчатая передала «шестерня-рейка» TBI
TBI специализируется на производстве высокоточных зубчатых реек и шестерней. Продукцию TBI по всему миру уже много десятилетий. Стабильно высокое качество и постоянная работа над совершенствованием технологий производства, делают компанию TBI одним из лидеров по поставке зубчатых передач во всем мире. Изготовлены из стали марки 45C. Покрытие - химическое оксидирование.

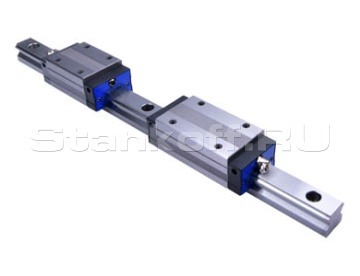

Высокоточные направляющие Airtac / FASTON
Перемещение лазерной головки осуществляется по линейным направляющим Airtac / FASTON (Тайвань). Направляющие отвечают всем международным и европейским стандартам и производится с непрерывным контролем качества. Линейные направляющие имеют следующие выдающиеся особенности: плавный ход, высокая точность и надежность, большая грузоподъемность, уплотненные каретки, низкое трение, низкий уровень шума, легкость установки.

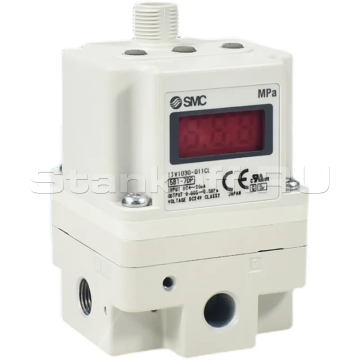

Пропорциональный клапан SMC
Высокоэффективный и экономичный пропорциональный клапан с цифровым управлением, который идеально подходит для регулирования давления. Отличается компактным размером и простой в использовании модульной конструкцией. Клапан имеет низкое энергопотребление и малое время отклика.
Автоматическая система смазки
Все подвижные механизмы станка закрыты защитными кожухами для предотвращения попадания крупно и мелкодисперсной металлической пыли. Для удобства эксплуатации лазерный комплекс оснащён централизованной системой автоматической смазки. Система подаёт смазывающую жидкость в подвижные элементы с заданным давлением и интервалом.
Ёмкостный датчик высоты
Ёмкостный датчик, разработанный Anji Jinke Machinery Equipment, представляет собой высокопроизводительное устройство с Ethernet интерфейсом. Необходим для определения высоты режущей головы над поверхностью металла, определения формы трубы и избегания препятствий.

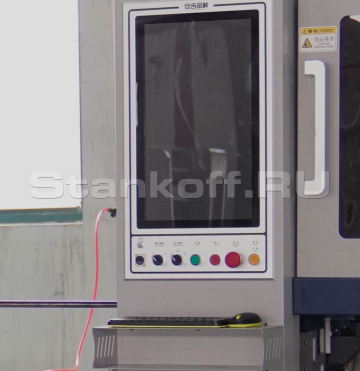

Современный вертикально-ориентированный экран
Вертикально-ориентированный экран из закаленного стекла, отличающийся от обычных горизонтальных экранов, быстрая реакция, высокая контрастность, широкий угол обзора, низкое энергопотребление, высокое разрешение. Низкая отражательная способность - удобство работы в любых условиях.
Дистанционный пульт управления
Позволяет оператору выполнять наиболее востребованные действия, не подходя к ЧПУ. Запуск/остановка программ, обратный ход, увеличение/уменьшение фокусного расстояния, изменение скорости подачи. Позволяет сократить время позиционирования режущей головы на 30%. Дает возможность контролировать раскрой и оперативно реагировать при необходимости.
Водяной чиллер
Автоматический чиллер для охлаждения излучателей лазерных станков.Этот чиллер имеет большую мощность, что позволяет непрерывно охлаждать лазерную систему. Регулировка температуры осуществляется в автоматическом режиме.

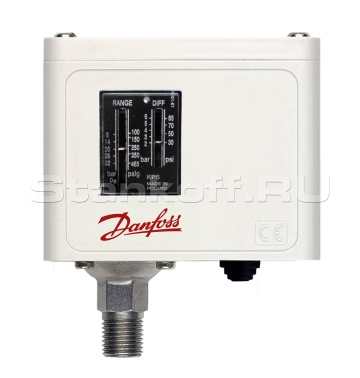

Датчики низкого давления
Используются для предупреждения оператора о низком давлении газа в азотной или кислородной газовой магистрали.Дополнительные опции

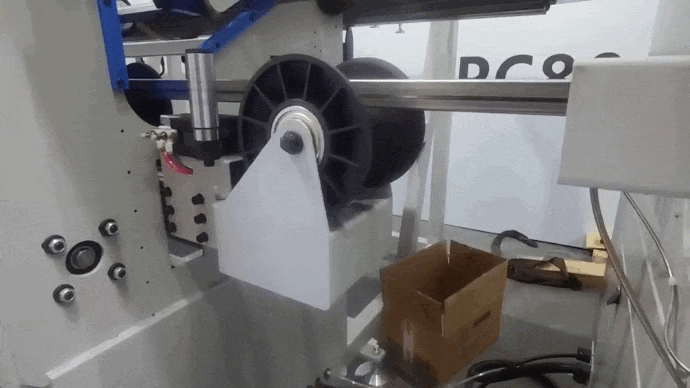

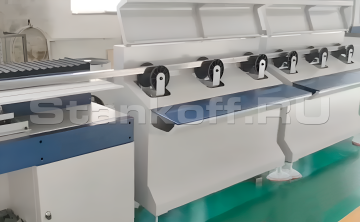

Роликовая поддержка в зоне разгрузки для длинных труб
Ролики используется как опора для труб более 2-х метров. Общая длина данного модуля составляет 1450 мм. Применяется в дополнении к столу поддержки позволяя раскраивать готовые изделия до 6 метров.
Вытяжной вентилятор
При работе с тонкостенными трубами образуется небольшое количество дыма. По умолчанию его удаление происходит за счет общего воздухообмена в цеху. При желании увеличения скорости удаления дыма есть возможность оснастить станок принудительной системой дымоудаления в виде центробежного насоса.Система управления и программное обеспечение
Система управления, основанная на материально-компонентной базе Zmotion, включает в себя программное обеспечение TubeCUT разработанное компанией Anji Jinke Machinery Equipment. Предназначена для профессиональной резки труб на лазерный труборезах, поддерживает резку профилей различной формы.
Функция управления держателями трубы в зависимости от угла поворота патрона для предотвращения прогиба трубы под силой тяжести.
- Поддерживаемые форматы: .stp, .step
Технология FLYCUT
Данная технология оптимизирует обработку тонких металлов. Система осуществляет раскрой не отдельными объектами, а распознает все контуры, лежащие на одной прямой и после режущая голова в высоком темпе проходит всю трубу по определённой прямой. Данная функция значительно экономит время обработки при перфорации трубы.
Технология NESTING
Позволяет разместить, максимально-необходимое количество деталей на обрабатываемой трубе, также учитывается параметр минимизации отходов. Таким образом, экономится время на подготовке задания. Также опция высчитывает время обработки данного задания. Это позволяет точно высчитать себестоимость готового изделия.
Технология MICRO JOINT
Автоматическое размещение перемычек по контуру раскроя. Благодаря данной опции готовое изделие не выпадает после раскроя, а также предотвращает разворот детали перпендикулярно заготовке. Актуально для изготовления декоративных деталей из нержавеющей стали, где царапины недопустимы.
Управление координатной системой обеспечивается как со стойки ЧПУ, так и с помощью беспроводного пульта, что значительно облегчает позиционирование режущей головы по отношению к заготовке, а также упрощает работу оператора станка.
Параметры подбора мощности для труборезного станка
| Круглые трубы | ||||||
| Диаметр труб | φ20-φ50 | φ50-φ120 | φ120-φ220 | |||
| Мощность источника | Черная сталь | Нержавеющая сталь | Черная сталь | Нержавеющая сталь | Черная сталь | Нержавеющая сталь |
| 1000 Вт | 3 мм | 3 мм | 4 мм | 3 мм | 6 мм | 4 мм |
| 1500 Вт | 4 мм | 4 мм | 6 мм | 4 мм | 8 мм | 4 мм |
| 2000 Вт | 8 мм | 6 мм | 12 мм | 6 мм | ||
| 3000 Вт | 10 мм | 8 мм | 12 мм | 6 мм | ||
| 4000 Вт | 12 мм | 10 мм | 14 мм | 10 мм | ||
| Профильные трубы | ||||||
| Диаметр труб | φ20-φ50 | φ50-φ100 | φ100-φ150 | |||
| Мощность источника | Черная сталь | Нержавеющая сталь | Черная сталь | Нержавеющая сталь | Черная сталь | Нержавеющая сталь |
| 1000 Вт | 3 мм | 2 мм | 3 мм | 2 мм | 6 мм | 3 мм |
| 1500 Вт | 4 мм | 3 мм | 4 мм | 3 мм | 8 мм | 4 мм |
| 2000 Вт | 6 мм | 4 мм | 12 мм | 4 мм | ||
| 3000 Вт | 8 мм | 4 мм | 12 мм | 6 мм | ||
| 4000 Вт | 10 мм | 6 мм | 14 мм | 6 мм | ||
Выбор диаметра сопла
| Материал | Толщина | Диаметр сопла |
| Углеродистая сталь | 1 - 6 мм | 1,4 мм |
| 6 - 10 мм | 2 мм | |
| Нержавеющая сталь | 1 - 3 мм | 1,5 мм |
| 3 - 4 мм | 2 мм | |
| 5 - 6 мм | 2,5 мм |
Расходники
| Название | Расход, шт./месяц | Срок службы, моточасы | В комплекте, шт. |
| Сопло | 1-2 | 500 | 30 |
| Защитное стекло | 2 | 500 | 30 |
| Фокусирующая линза | 0,1 | 1000-1500 | 1 |
| Керамическое кольцо | 0,08 | 3000-4000 | 3 |
Качество газов
| Тип газа | Качество | Чистота газа,% | Содерж-е азота и аргона(N2 +Ar),‰ | Содерж-е воды (H2O),‰ |
| Кислород O2 | 3,5 | ≥99,95 | ≤500 | ≤5 |
| Тип газа | Качество | Чистота газа,% | Содерж-е кислорода(O2),‰ | Содерж-е воды (H2O),‰ |
| Азот N2 | 4,5 | ≥99,995 | ≤10 | ≤5 |
| Азот N2 | 5 | ≥99,999 | ≤3 | ≤5 |
Преимущества
- Низкая стоимость и низкие эксплуатационные расходы:
экономия энергии и экологичность. Коэффициент фотоэлектрического преобразования составляет 25% — 30%. Расход электроэнергии составляет 20%—30% от общего расхода станка с СО2 лазерами. Волоконная линия передачи не требует отражающей линзы, тем самым снижая расходы на техобслуживание и текущий ремонт;
- Идеальный промышленный дизайн
в соответствии с современными требованиями эргономики. Компактная конструкция, легко адаптируемая к производственным требованиям. Все установки спроектированы с помощью CAD, CAM и CAE – это технологии, состоящие в использовании компьютерных систем для анализа геометрии, моделирования и изучения поведения продукта для усовершенствования и оптимизации его конструкции;
- Простая программа
для чертежей резки с автоматически регулируемой скоростью подачи и выходной мощностью для каждого изготавливаемого с помощью ЧПУ изделия;
- Высокая производительность
высокая скорость резки, качественный рез, быстрая перенастройка на различные толщины;
- Легкость в использовании и безопасность:
простая и безопасная система смены сопел с сохранением центрирования луча, быстрая замена защитного стекла, автоматический контроль высоты резки, система аварийного оповещения;
- Доступность запасных частей
| Мощность лазера, Вт | 2000 |
| Лазерный источник | Raycus |
| Диаметр круглых труб, мм | 10-80 |
| Размер обработки квадратных труб, мм | 60x60 |
| Длина труб, мм | 4000 - 6000 |
| Минимальный остаток трубы, мм | 50 |
| Ход по оси X, мм | 950 |
| Ход по оси Y, мм | 50 |
| Ход по оси Z, мм | 100 |
| Макс. скорость холостого хода по оси X, м/мин | 48 |
| Макс. скорость холостого хода по оси Y, м/мин | 30 |
| Макс. скорость холостого хода по оси Z, м/мин | 30 |
| Макс. скорость вращения патрона, об/мин | 300 |
| Точность позиционирования, мм | ±0,03 |
| Точность повторного позиционирования, мм | ±0,02 |
| Точность захвата трубы, мм | ±0,01 |
| Точность резки, мм | ±0,03 |
| Максимальное ускорение, G | 1,5 |
| Тип патрона | Универсальный |
| Габаритные параметры, мм | 8500x2100x2300 |
| Вес станка, кг | 950 |
| Вес системы погрузки, кг | 1100 |
