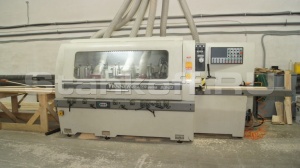

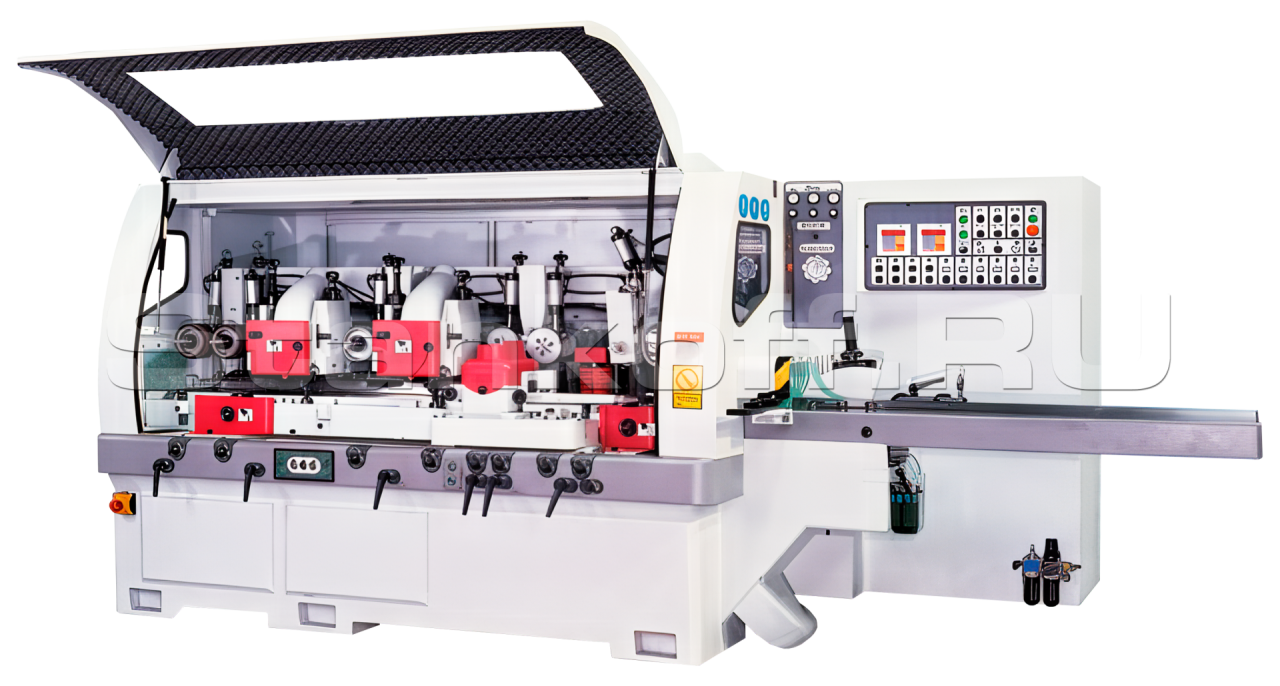

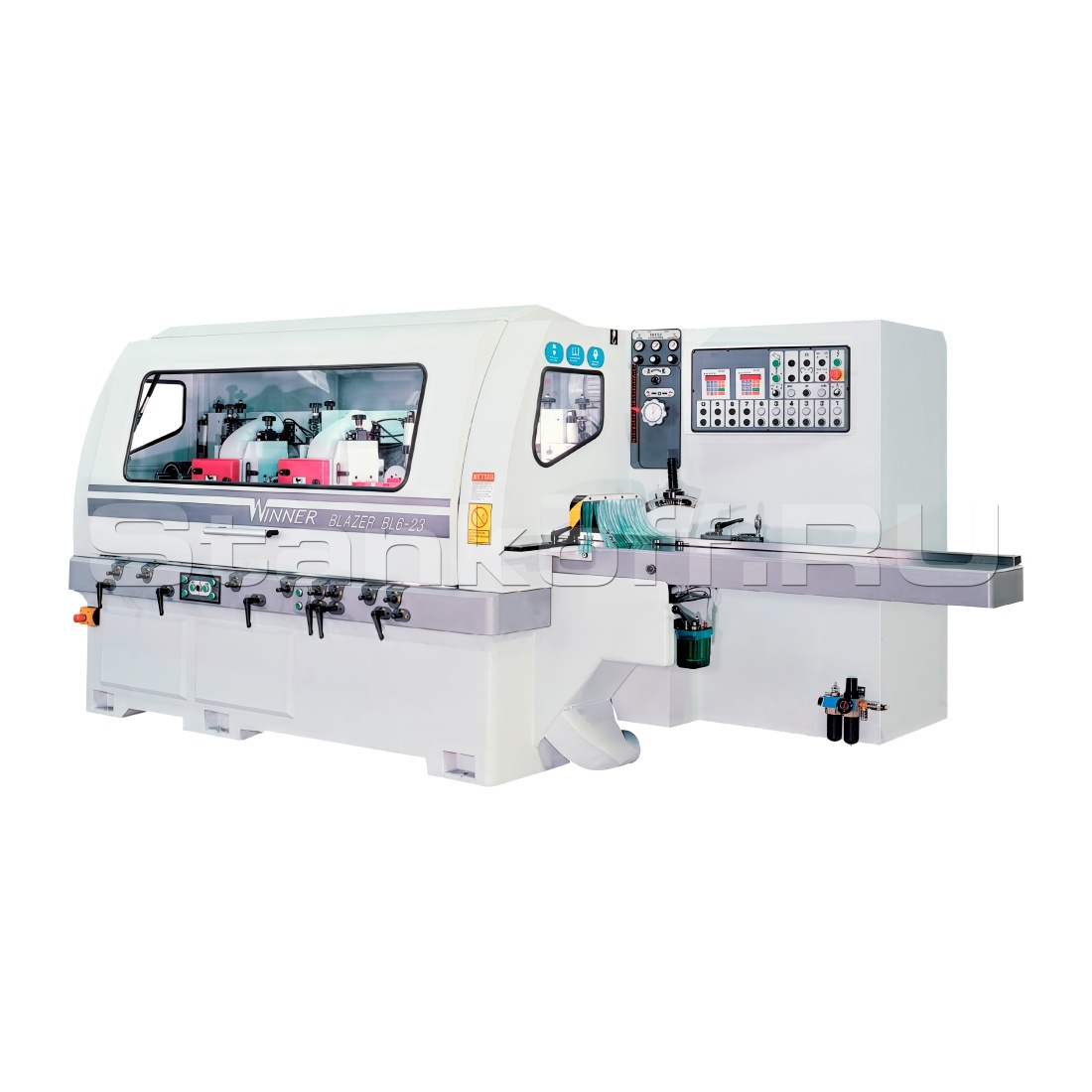

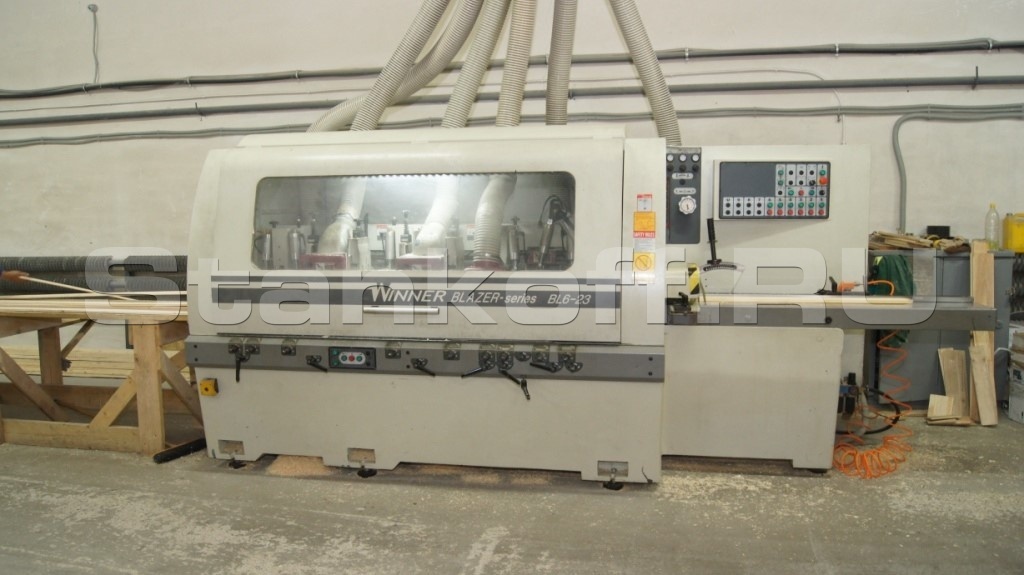

Четырехсторонний станок WINNER BL 4-23
Детальное описание
Четырёхсторонний 4-х шпиндельный фрезерно-калевочный станок WINNER Blazer BL 4-23 позволяет выполнять такие операции, как калибровка заготовки, изготовление погонажных изделий (половая доска, вагонка, наличник, брусок, плинтус и прочая аналогичная продукция), высокоскоростное изготовление погонажных изделий с максимальной скоростью подачи 28 м/мин, строгание и профилирование бруса, а также калибровка и деление заготовки блоком дисковых пил. Оборудование оснащено четырьмя рабочими шпинделями.
Область применения

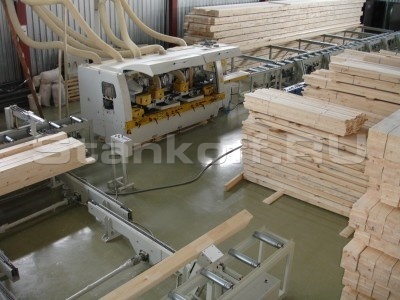

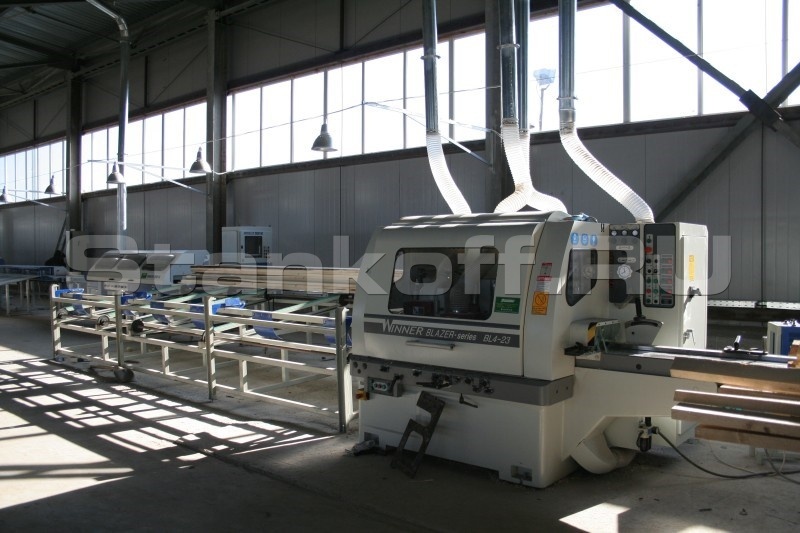

Четырёхсторонний станок применяется на малых, средних и крупных предприятиях по производству погонажных изделий, строительного бруса, мебельного щита. Оборудование является неотъемлемой частью технологии при производстве строительного бруса и прочих профилированных изделий.
Преимущества
- Конструкция таких станков состоит из цельнолитой чугунной станины, которая обеспечивает жёсткость и устойчивость во время работы, предотвращая возникновение вибраций;
- Столы подачи изготовлены из легированной стали, что существенно увеличивает срок службы станка и уменьшает трение между столом и заготовкой. Положение столов можно регулировать по горизонтали и вертикали с помощью специальных рычагов настройки;
- Встроенная система централизованной смазки подающих столов продлевает срок службы механизмов;
- Модели оснащены пневматическими и механическими прижимными роликами, которые имеют систему регулировки прижима;
- Детали равномерно и стабильно подаются за счёт сочетания рифлёных роликов на входе и обрезиненных на выходе;
- Станки оснащены системой плавной регулировки подачи пиломатериала с помощью вариаторов;
- Высокоточные шпиндели, которые прошли прецизионную обработку, оснащены подшипниками SKF. Это позволяет добиться безупречного качества строганой поверхности с точностью до 0,01 мм.
Схема расположения шпинделей

Дополнительные опции
- Гидрозажимные контропоры на двух последних шпинделях, что позволяет устанавливать тяжелый режущий инструмент большого диаметра для высокоскоростной работы;
- Боковой пневматический прижим для работы с узкими заготовками;
- Универсальный шпиндель;
- Увеличение скорости подачи до 60 м/мин;
- Регулировка скорости подачи при помощи инвертора;
- Блок дисковых пил на последнем шпинделе.
Кол-во шпинделей, шт | 4 |
Мин. обрабатываемая ширина, мм | 18 |
Макс. обрабатываемая ширина, мм | 230 |
Мин. обрабатываемая толщина, мм | 6 |
Макс. обрабатываемая толщина, мм | 160 |
Мин. рабочая длина, мм | 240 |
Мощность на 1-м, 2-м шпинделях, кВт | 5,5 |
Мощность на 3-м, 4-м шпинделях, кВт | 7,5 |
Двигатель подачи, кВт | 3,75 |
Двигатель перемещения вверх/вниз, кВт | 0,75 |
Диаметр шпинделя, мм | 40 |
Частота вращения ножевой головки при 50 Гц, об/мин | 6200 |
Мин. скорость подачи, м/мин | 7 |
Макс. скорость подачи, м/мин | 28 |
Диаметр ножевой головки на первом нижнем шпинделе, мм | 100-160 |
Диаметр ножевой головки на правом шпинделе, мм | 110-180 |
Диаметр ножевой головки на левом шпинделе, мм | 110-200 |
Диаметр ножевой головки на верхнем шпинделе, мм | 110-200 |
Перемещение вертикальных шпинделей, мм | 45 |
Макс. перемещение горизонтальных шпинделей, мм | 35 |
Давление для пневмосистемы, Бар | 6 |
Диаметр отвода отходов, мм | 125 |
Габаритные размеры (ДxШxВ) | 3510x2010x2110 |
Вес, кг | 3200 |
