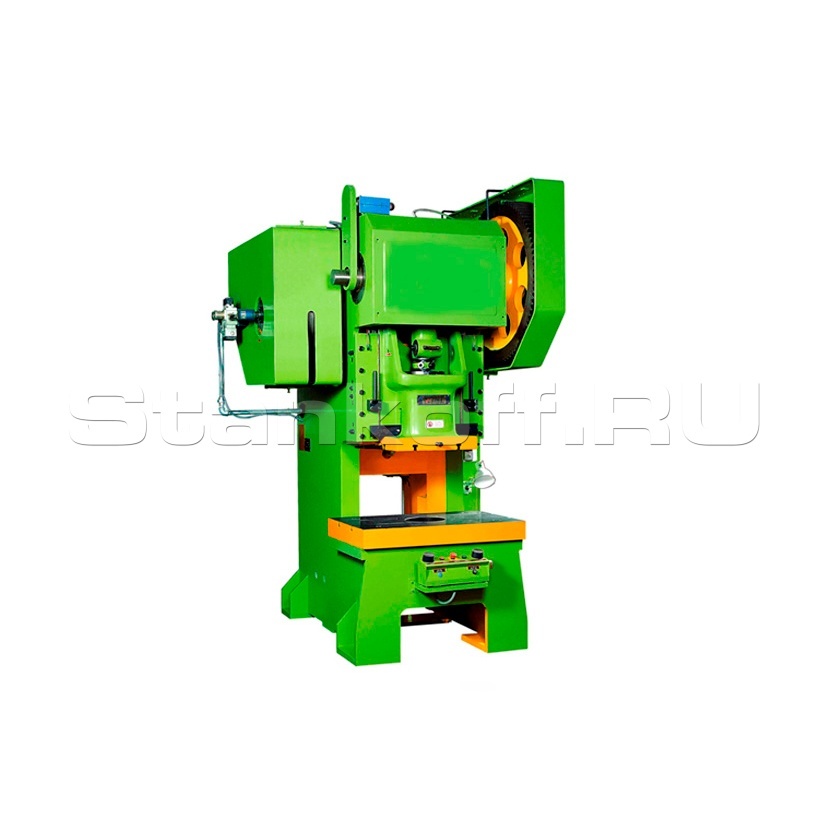

Кривошипный пресс Yangli JE21-16
Контакты
Альберт
+7 (995) 888-07-13
Реклама Рекомендуем предложения
Детальное описание
Кривошипный пресс Yangli JE21-16 с регулируемым ходом (опция) и С-образной станиной серии JE21 обладает комбинированной пневматической муфтой-тормозом, механической защитой от перегрузки и системой централизованной смазки. Пресс хорошо подходит для всех типов штамповочных работ, таких как вырубка, пробивка, формовка и вытяжка, как в одиночку, так и в составе линии.
Особенности
- Станина. Изготовлена из толстых стальных листов, что обеспечивает его высокую прочность. Чугунный ползун коробчатой формы перемещается по линейным направляющим;
- Привод вращения кривошипного вала. Включает главный электромотор “SIEMENS”, клиноременную передачу, фрикционную пневматическую муфту-тормоз и маховик. Фрикционная пневматическая муфта-тормоз управляется при помощи двойного клапана безопасности;
- Система механической защиты от перегрузки. Расположена внутри ползуна и обладает высокой надежностью. Система позволяет защитить пресс и штамповую оснастку от чрезмерных нагрузок. В случае перегрузки происходит повреждение металлической пластины, являющейся предохранителем, которую следует заменить на новую;
- Система регулировки высоты штампа (закрытой высоты). Располагается над системой механической защиты и имеет индикатор положения. Регулировка достигается за счет изменения длины шатуна. Внутри шатуна расположен винт, соединяемый с ползуном. Вкручивая данный винт в тело шатуна - уменьшаем длину шатуна и увеличиваем закрытую высоту и наоборот;
- Система централизованной смазки. Система централизованной смазки позволяет регулярно смазывать самые важные узлы пресса, которые находятся в труднодоступных местах;
- Система управления PLC. Обладает расширенным функционалом, позволяющим контролировать технологические процессы, диагностировать неисправности и обеспечивать безопасность. Основные функции системы управления включают контроль угла вращения, предотвращение перебега, контроль уровня давления сжатого воздуха, управление пневмоподушкой, контроль подачи полосы от автоматического податчика, контроль световой защиты и многое другое. Для удобства оператора пресс поставляется с отдельным пультом управления. Он позволяет запускать пресс, используя две руки и педаль.
Комплектация
- Сварная станина высокой жесткости;
- Электромотор «SIEMENS»;
- Комбинированная фрикционная муфта-тормоз сухого типа;
- Двойной клапан управления муфтой-тормозом;
- Направляющие с линейными поверхностями;
- Механическая защита от перегрузки;
- Регулировка высоты штампа с индикатором положения;
- Система централизованной смазки;
- Система управления на базе PLC контроллера;
- Подштамповая плита.
Дополнительные опции
- Регулировка хода ползуна;
- Система централизованной смазки с электронасосом;
- Световая защита;
- Выталкиватель деталей в ползуне;
- Защитные ограждения слева и справа от стола.
| Общие характеристики | |
| Номинальное усилие, кН | 160 |
| Номинальная высота штамповки, мм | 2 |
| Ход ползуна, мм | 70 |
| Ходов в минуту, мин^-1 | 130 |
| Макс. высота штампа, мм | 170 |
| Настройка высоты штампа, мм | 45 |
| Настройка высоты штампа (*опция), мм | 30 |
| Глубина выреза, мм | 170 |
| Расстояние от центра ползуна до станины, мм | 170 |
| Длина рабочего стола, мм | 320 |
| Ширина рабочего стола, мм | 480 |
| Диаметр отверстия в столе, мм | 100 |
| Толщина подштамповой плиты, мм | 60 |
| Длина ползуна | 180 |
| Ширина ползуна, мм | 200 |
| Диаметр отверстия под хвостовик, мм | 40x60 |
| Расстояние между колоннами, мм | 250 |
| Вырез в станине под столом, мм | 140x140 |
| Мощность, кВт (л.с.) | 2.2 |
| Габаритные параметры | |
| Длина станка, мм | 1050 |
| Ширина станка, мм | 1175 |
| Высота станка, мм | 1830 |
| Вес нетто, кг | 1750 |
