Детальное описание

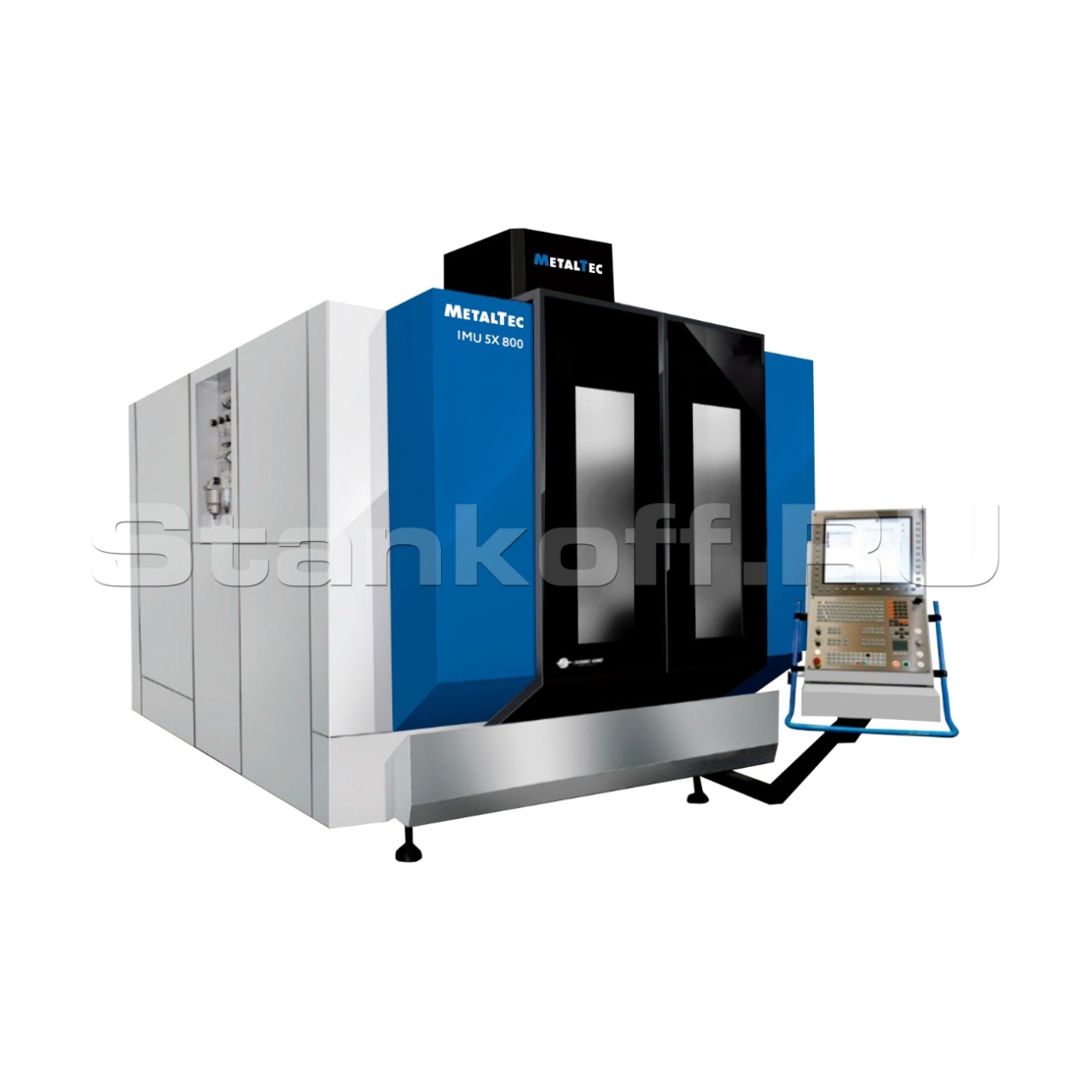

5-ти осевой фрезерный обрабатывающий центр MetalTec IMU 5Х-800 предназначен для высокоточной обработки металла, для производства деталей и узлов машин и механизмов, пресс-форм и т.д.

Конструктивные особенности

Ось Z

- Благодаря использованию запатентованной технологии и конструкции шпинделя с внутренним и внешним охлаждением, термическая деформация и вибрация в процессе обработки значительно снижаются;
- Моторшпиндель, изготовлен по европейской технологии, с максимальным крутящим моментом до 200 Нм;
- Установлена система балансировки цилиндра для снижения нагрузки на ходовой винт;
- Кратчайшее расстояние между шпинделем и дверью составляет 390 мм, что обеспечивает удобство доступа оператора станка в рабочую зону станка;
- Станина с высокой жесткостью, стабильностью и высокоэффективным подавлением вибрации;
- Чугун марки «Mehanite» с высокими техническими характеристиками, вторичная закалка и естественное старение в течение более полугода для обеспечения снятия внутренних напряжений и обеспечения стабильности станины станка;
- Точный анализ методом конечных элементов и технология динамической оптимизации;
- Многоточечная система смазки эффективно производит смазку элементов линейного перемещения, обеспечивая заданную точность и продлевает срок службы станка.

Поворотный стол

Поворотный стол GMU-800 использует европейскую высокотехнологичную механическую трансмиссию GTRT. По сравнению с обычными поворотными приводами она обеспечивает более высокий крутящий момент, жесткость, стабильность и точность вращения.Запатентованная технология предотвращения люфта зубчатых передач. Энкодер HENDENHAIN в стандартной комплектации для оси A/C
- Крутящий момент оси A — 4 142 Нм, крутящий момент оси C — 1950 Нм
- Высокий крутящий момент, низкое энергопотребление;
- Высокая точность, длительный срок службы;
- Максимальная нагрузка 800 кг.

Портал

- Цельнолитой портал с большим пролетом и прочной опорой;
- Четыре роликовых направляющих высокой жесткости 45 мм для оси Y + технология винтового привода с быстрым откликом, ускорение осей X/Y/Z 7 м/с2;
- Стандартное разрешение оптических линеек HENDEHAIN 0,01 мкм для трех осей X/Y/Z;
- Подвижные части осей X/Y/Z изолированы от области обработки, чтобы обеспечить точность и продлить срок службы станка;
- Суппорт по оси Y перемещается одним сервоприводом, что значительно улучшает синхронизацию перемещений.

Инструментальный магазин

Инструментальный магазин на 24 позиции SUNJET Тайвань. Инструмент весом до 8 кг, время смены инструмента 2,5 сек.

Оптисемкие линейки и энкодеры

На станке установлены оптические линейки и круговые энкодеры с разрешением 0,01 мкм.

Водяное охлаждение шпинделя

Водяное охлаждение шпинделя (опционально устанавливается масляное, но на высоких оборотах рекомендуется именно водяное).

Кондиционер электрошкафа

Кондиционер электрошкафа, прецизионная сборка и необходимое охлаждение обеспечивают долговечность работы электросистемы.

Система измерения детали

В стандартной комплектации станок оснащен системой измерения детали RENISHAW OMP40.

Система измерения инструмента

В стандартной комплектации станок оснащен контактной системой измерения инструмента MARPOSS с функциями:
- автоматическое измерение длины инструмента;
- износ инструмента;
- обнаружение / отсутствие инструмента.

Система ЧПУ HNC-848D

5-32 оси управления;
Внешний модуль ПЛК и ввода-вывода;
Поддержка NCUC, протокола шины Ethercat;
5 одновременно управляемых осей;
5 - тиосевая функция RTCP;
Автоматическая калибровка по 5 осям;
Материал: панель из алюминиевого сплава;
Размер: 17-дюймовый экран, поддерживает разрешение высокой четкости 1280x1024;
Онлайн интерполяция;
Несколько функций: клавиатура MCP резервирует 12 настраиваемых клавиш для удовлетворения индивидуальных потребностей пользователей;
Процессор: i7-5550U CORE двухъядерный 2,0 ГГц;
Видеокарта: Intel HD Graphics 5500;
USB: 8 USB, 4 USB 3.0 и 4 USB 2.0;
Жесткий диск: 128G;
Системная память: 8G, максимальное расширение до 16G;
Сеть: 2 порта LAN.

CAM системы, совместимые с HNC: NX Siemens Software, по такому же принципу можно работать с Master CAM, Powermill, Vericut, SolidCam, EdgeCam, СПРУТ Cam и др.

Система оснасток HSK

Система оснасток HSK была разработана специально для высокоскоростной и высокоточной обработки. Данная система одновременно, жесткая и легкая, а также способная к высокой радиальной и осевой точности. Благодаря удлиненному конусу обеспечивается высокоточное центрирование и жесткое осевое позиционирование оправки в шпинделе станка c высокой степенью точности попадания в одну ту же точку при смене инструмента.

Дополнительно в интерфейсе DIN 69893-1 HSK-A передача крутящего момента осуществляется благодаря захватам на коническом хвостовике. DIN 69893 HSK-A/HSK-E/HSK-F применяется прежде всего при высокоскоростной обработке резанием.

Параметры рабочей зоны

Габаритные размеры

Ста6ндартная комплектация

HNC-848D;
5-осевой пакет калибровки;
Моторшпиндель;
Водяное охлаждение шпинделя;
Система защиты от пыли и стружки шпинделя;
Магазин инструмента 24 шт;
X, Y, Z – оптические линейки (YUHENG);
A, C- оптические линейки (YUHENG) ;
X, Y, Z – роликовые направляющие 35 мм, PMI-TAIWAN;
X,Y, - ШВП X,Y 4012 C3, Z 3210, C3/PMI-TAIWAN;
Ленточный стружечный конвейер;
Пистолет смыва;
Воздушный пистолет;
Полностью закрытая зона обработки;
Система подачи СОЖ;
Система продува инструментальных гнезд;
Система очистки рабочей зоны;
Автоматическая система смазки;
Рабочее освещение;
Сигнальная лампа;
Кондиционер электрошкафа;
Инструмент для обслуживания станка;
Анкерные болты;
Инструкция по эксплуатации.

Опции

Touchscreen дисплей;
Подача СОЖ через шпиндель 30 Бар;
Подача СОЖ через шпиндель 50 Бар;
Подача СОЖ через шпиндель 70 Бар;
32 шт магазин инструмента манипулятор (Тайвань);
48 шт. магазин инструмента;
60 шт. магазин инструмента;
Лазерная система измерения инструмента BLUM;
Уловитель масляного тумана;
Сепаратор СОЖ;
Датчик открытия/закрытия фронтальной двери.

	IMU-5X 800	IMU-5X 800 EVO
X/Y/Z-перемещения, мм	850 / 950 / 550	850 / 950 / 550
A/C-оси перемещения, °	±120 / 360	+-140 / 360
Расстояние от конца шпинделя до стола (когда A-ось в 0 позиции), мм	180 ~ 730	180 - 730
Размер стола, мм	Φ800	Φ 800
Максимальная нагрузка, кг	600	800
Шпиндель		15,5 / 21,7
Частота вращения шпинделя, об/мин	15000 / HSK-A63	12000 / HSKA63
Мощность шпинделя (S1/S6-40%), кВт	18 / 22	15.5 / 21.7
Крутящий момент (S1/S6-40%), Нм	57 / 70	85 / 119
Подачи
X/Y/Z-оси быстрые перемещения, м/мин	32 / 32 / 32	20 / 20 / 20
Макс. скорость подачи при резании, м/мин	20	10
A/C-оси, быстрые перемещения, об/мин	20 / 30	20 / 30
Точность позиционирования	VDI DGQ 3441 / ISO 230-2	VDI DGQ 3441 / ISO 230-2
X/Y/Z, мм	0.008 / 0.008 / 0.007	0.007 / 0.007 / 0.006
A/C, сек	8 / 8	10 / 10
Повторяемость
X/Y/Z, мм	0.006 / 0.006 / 0.005	0.004 / 0.004 / 0.004
A/C, сек	5 / 5	5 / 5
Магазин инструмента
Время смены инструмента, сек.	12	12
Макс. длина инструмента, мм	300	300
Макс. диаметр инструмента, мм	Φ80 / Φ120	Φ80 / Φ120
Макс. вес инструмента, кг	8	8
Суммарная мощность, кВт	70	60
Габариты станка
Длина, мм	4800	4800
Ширина, мм	3855	3900
Высота, мм	3470	3500
Вес, кг	17000	17000
