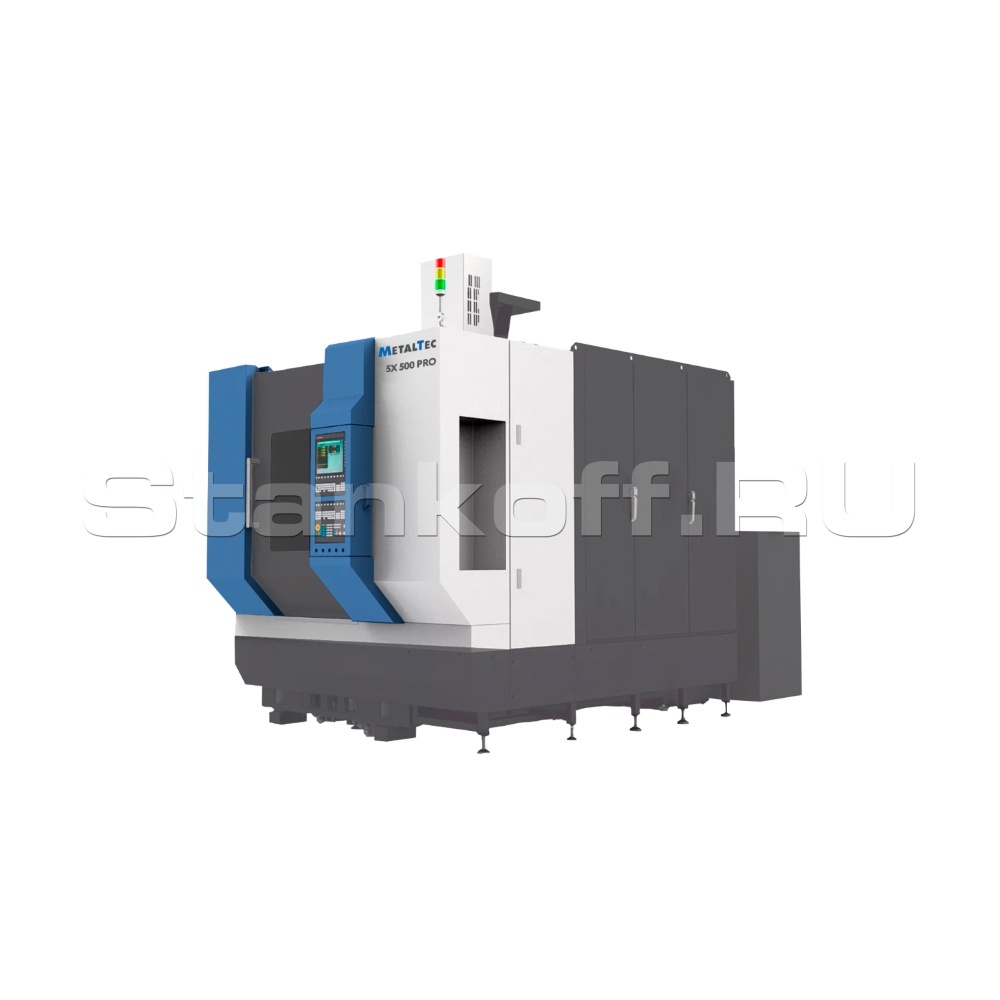

5-ти осевой фрезерный обрабатывающий центр MetalTec IMU 5Х-500 PRO- предназначен для высокоточной обработки металла, для производства деталей и узлов машин и механизмов, пресс-форм и т.д.

Отличительные особенности

Крутящий момент до 200 Нм;
Русскоязычная система ЧПУ H-CNC;
Инструментальный магазин до 32 позиций;
Подача СОЖ под давлением 50 Бар;
Система измерения инструмента TS27R;
Система измерения детали OMP60;
Прямой привод наклонного стола.

Конструктивные особенности

Поворотно-наклонный стол

Поворотно-наклонный стол имеет максимальную скорость 50 об/мин, диапазон вращения оси A составляет ±120°, вращение оси C — 360°. Точность позиционирования по оси A — 10 сек, повторяемость — 6 сек.

Система измерения инструмента

Система измерения инструмента TS27R Renishaw. Датчик TS27R используется для наладки инструмента на обрабатывающих центрах с ЧПУ.

Система измерения детали

Система измерения детали OMP 60 Renishaw. Используется для установки заготовки и контроля ее обработки на различных средних и больших обрабатывающих центрах.

Гидравлическая станция

Станция подачи СОЖ

Станция подачи СОЖ под давлением 50 Бар.

Инструментальный магазин

Инструментальный магазин на 32 позиции

Конвейер

Стружкоуборочный конвейер скребкового типа

Пневматическая система

Система ЧПУ HNC 848

5-32 оси управления;
17-дюймовый цветной сенсорный ЖК-экран (опционально);
Внешний модуль ПЛК и ввода-вывода;
Поддержка NCUC, Ethercat;
5 одновременно управляемых осей;
5-осевая функция RTCP;
Автоматическая калибровка по 5 осям;
Материал: панель из алюминиевого сплава;
Размер: 17-дюймовый экран, поддерживает разрешение высокой четкости 1280*1024;
Онлайн интерполяция;
Несколько функций: клавиатура MCP резервирует 12 настраиваемых клавиш для удовлетворения индивидуальных потребностей пользователей;
Процессор: i7-5550U CORE двухъядерный 2,0 ГГц;
Видеокарта: Intel HD Graphics 5500;
USB: 8 USB, 4 USB3.0 и 4 USB2.0;
Жесткий диск: 128G;
Системная память: 8G, максимальное расширение до 16G.

CAM системы, совместимые с HNC: NX Siemens Software, по такому же принципу можно работать с Master CAM, Powermill, Vericut, SolidCam, EdgeCam, СПРУТ Cam и др.

Диаграмма мощности и крутящего момента

Чертеж рабочего стола

Рабочий стол, мм	φ500
Нагрузка на рабочий стол, кг	300
Макс. размер зажимаемой детали, мм	φ550×300
Крепление деталей	T-slot
Частота вращения шпинделя, об/мин	10 000 / 15 000
Мощность шпинделя, кВт	54 / 30
Крутящий момент, Нм	200 / 100
Перемещение по оси X, мм	600
Перемещение по оси Y, мм	500
Перемещение по оси Z, мм	450
X/Y/Z быстрые перемещения, м/мин	30
X/Y/Z скорость подачи, м/мин	15
A-ось, °	±120
A-ось частота вращения, об/мин	20
C-ось	N×360°
C-ось частота вращения, м	50
Конус шпинделя	BT40
Количество инструментов, шт	20
Диаметр инструмента, мм	115
Диаметр инструмента (при свободном гнезде), мм	130
Макс. длина инструмента, мм	250
Время смены инструмента, сек	8
Вес инструмента, кг	7
X/Y/Z точность позиционирования, мкм	8
X/Y/Z повторяемость, мкм	5
A/B точность, "	10
A/B повторяемость, "	6
RTCP точность, мм	0.04
Расход воздуха, л/мин	260
Потребляемая мощность, кВа	76
Вес, кг	7200
Габариты (ДxШxВ), мм	3520×4860×3300
