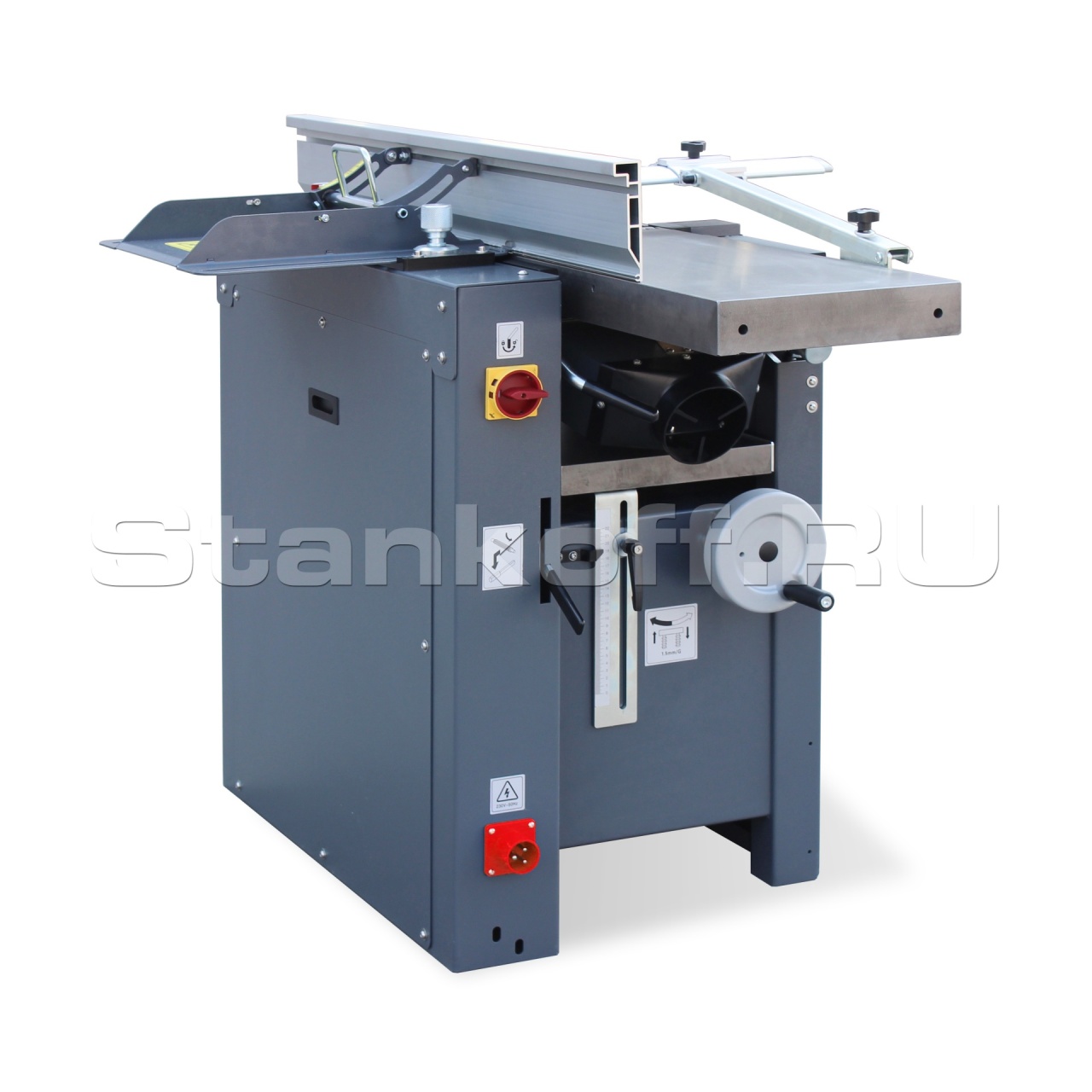

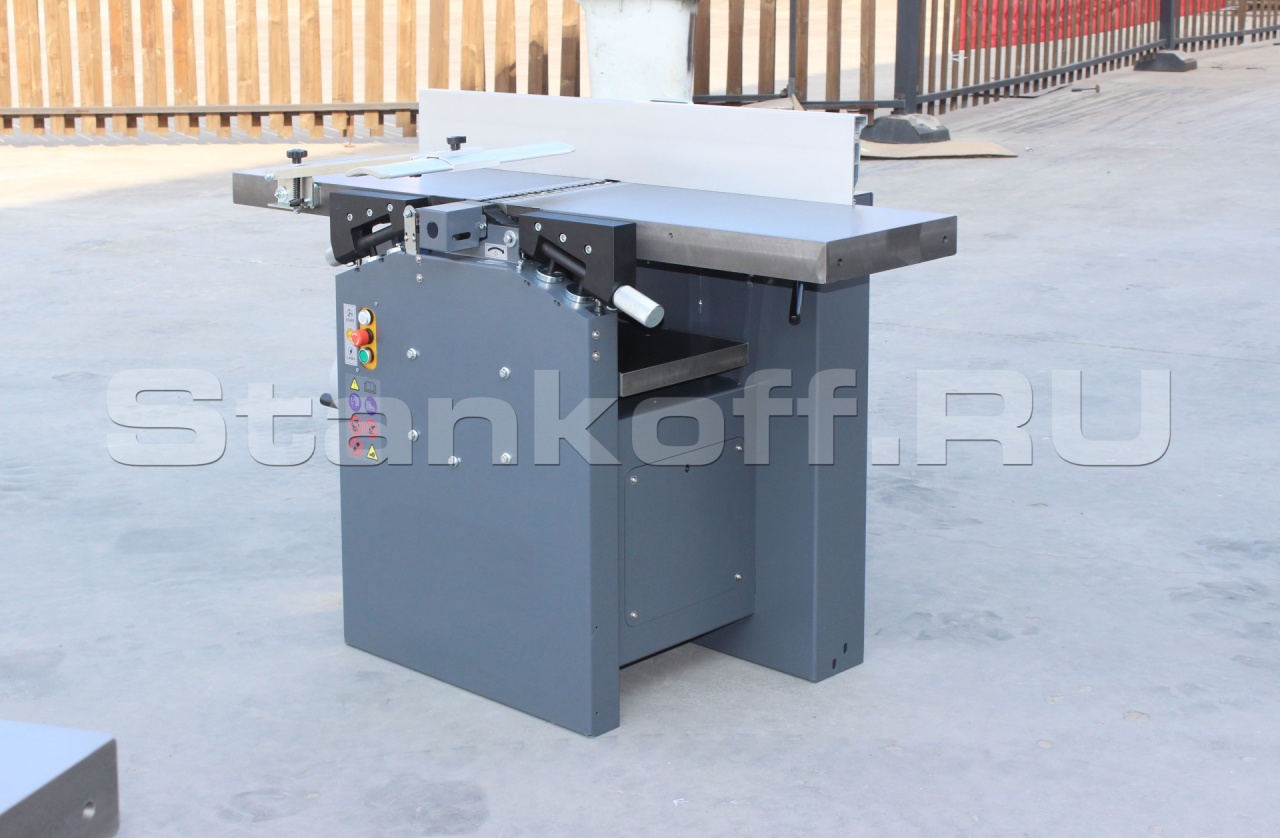

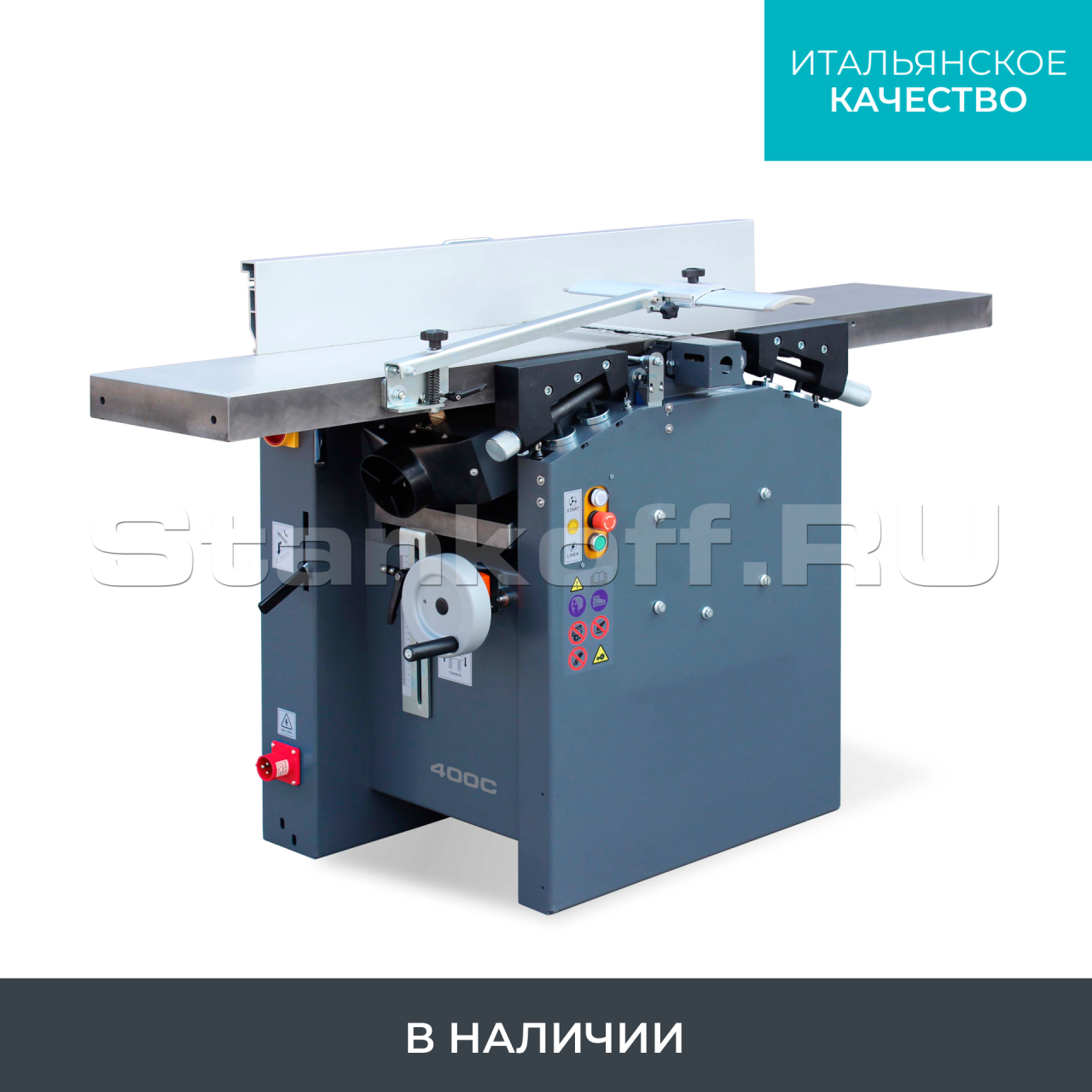

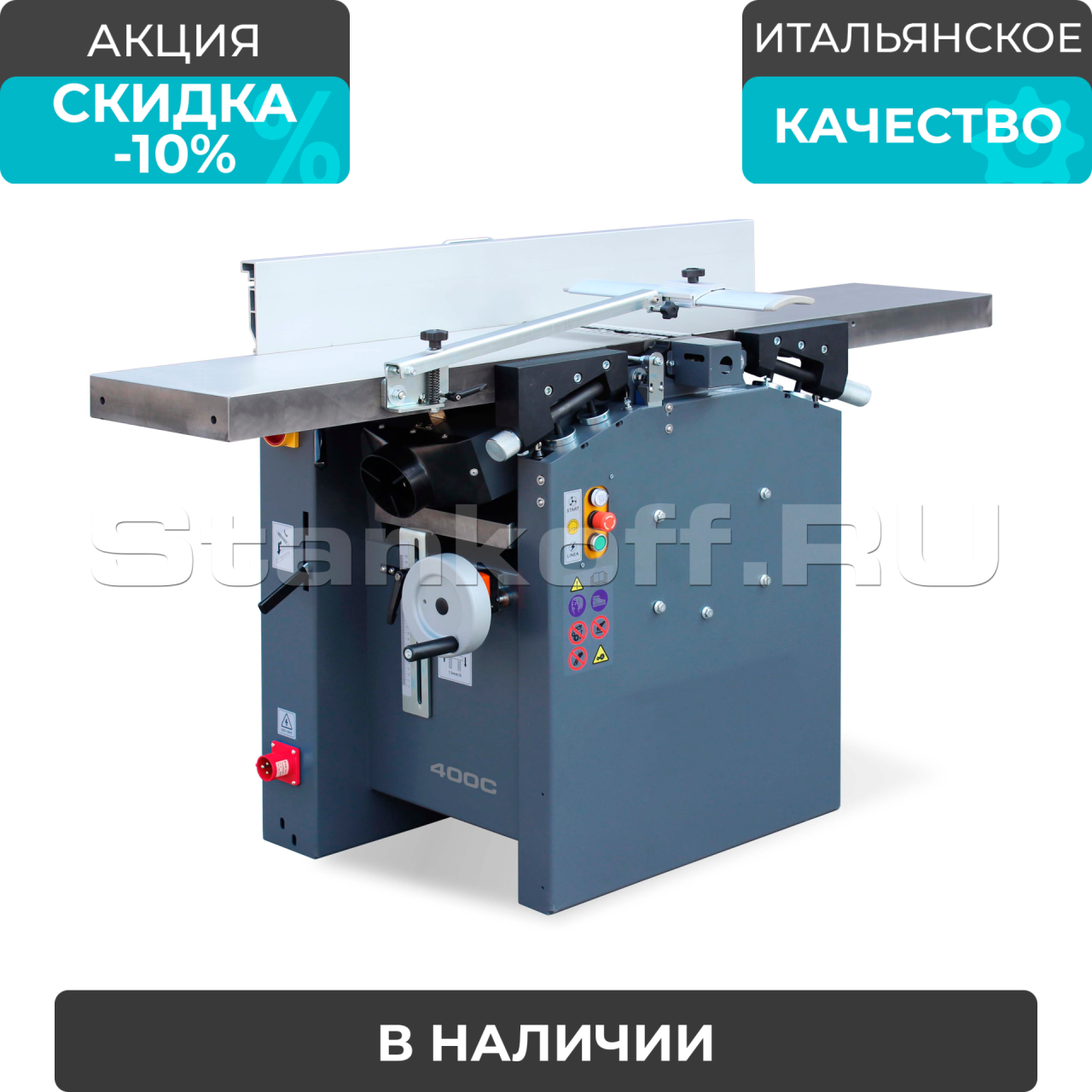

Фуговально-рейсмусовый станок с сверлильно-пазовальной приставкой и шейперным валом SICAR 400C(D) Spiral
В наличии
Контакты
Али
+7 (995) 888-07-03
Реклама Рекомендуем предложения
Детальное описание
Комбинированный станок по дереву обеспечивает множество функций, включая создание различных профилей и форм, высококачественное выравнивание поверхностей, а также точное сверление отверстий и создание пазов для мебельных соединений.
Схема обработки
Фугование шейперным валом
Сверление отверстий и выборка пазов
Рейсмусование
Конструктивные особенности
Чугунная конструкция
Рабочие столы выполнены из высококачественного чугуна, что минимизирует вибрации, а поверхности не имеют искажения.
Фуговальный узел

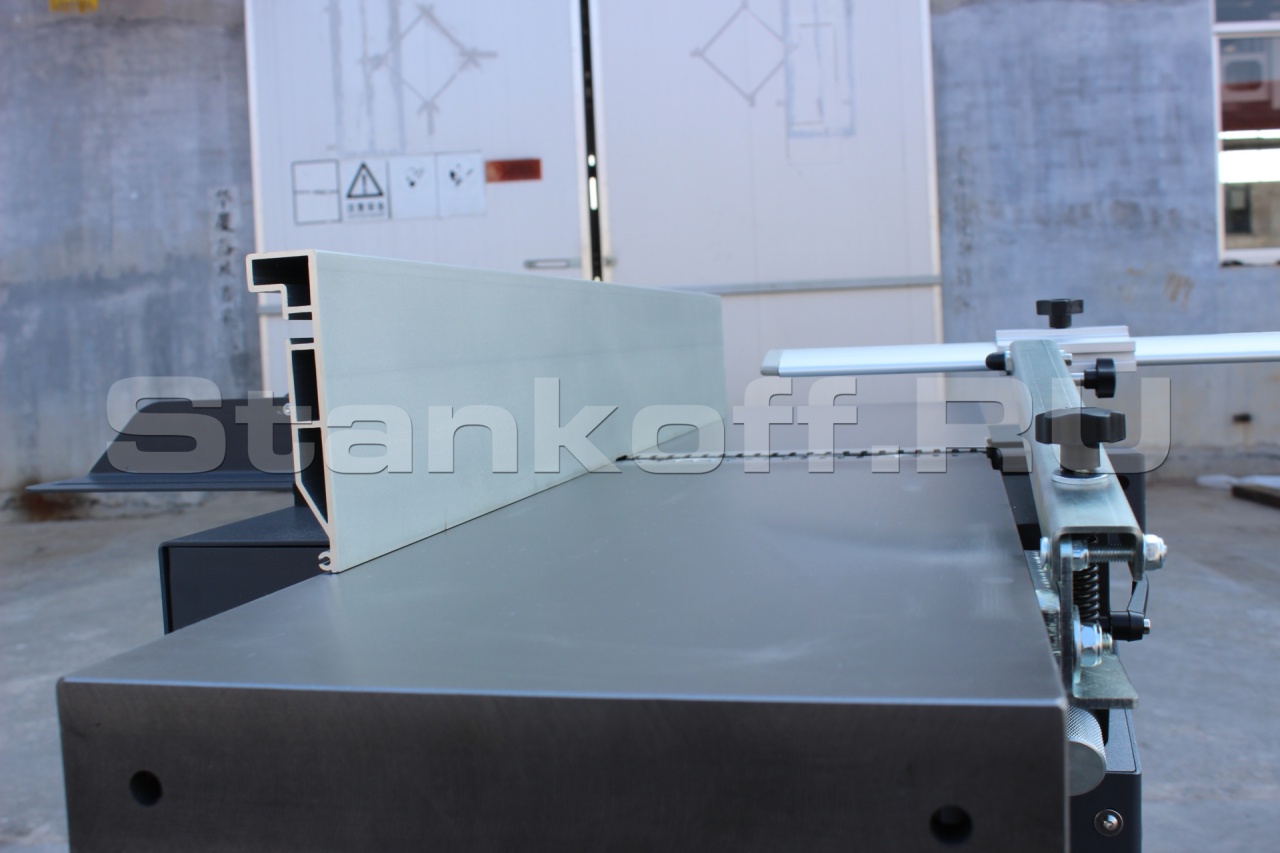

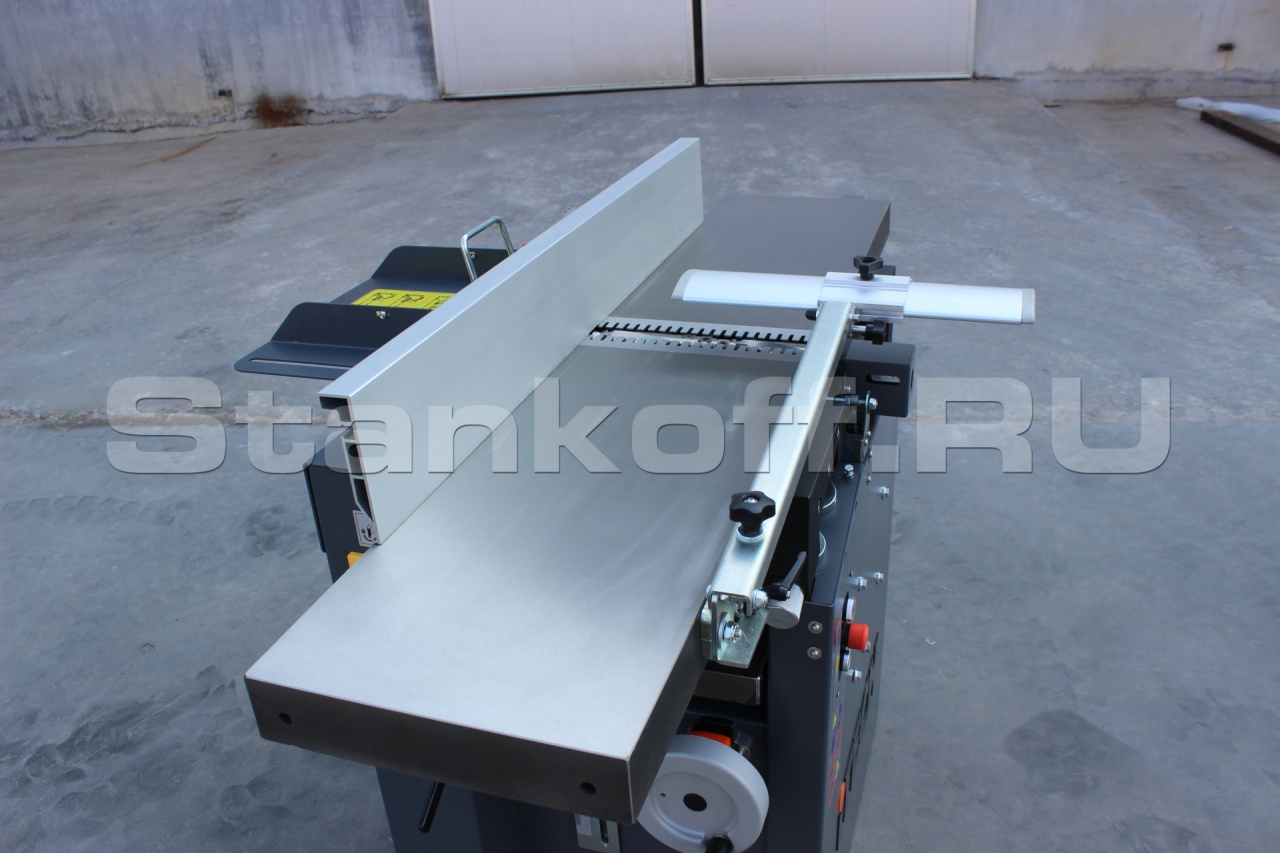

Цель фугования − получение ровной плоской поверхности деревянной заготовки с минимальной шероховатостью. Подающий стол имеет механизм опускания ниже уровня приемного стола. Эта функция позволяет настраивать размер припуска, снимаемого за один проход. Строгальный узел станка установлен на чугунных опорах и оснащен шейперным валом. Литые фуговальные столы являются надежной базой при обработке. Станок комплектуются фуговальной направляющей линейкой, закрепленной на центральной штанге. Наклон направляющей линейки позволяет снимать фаску.

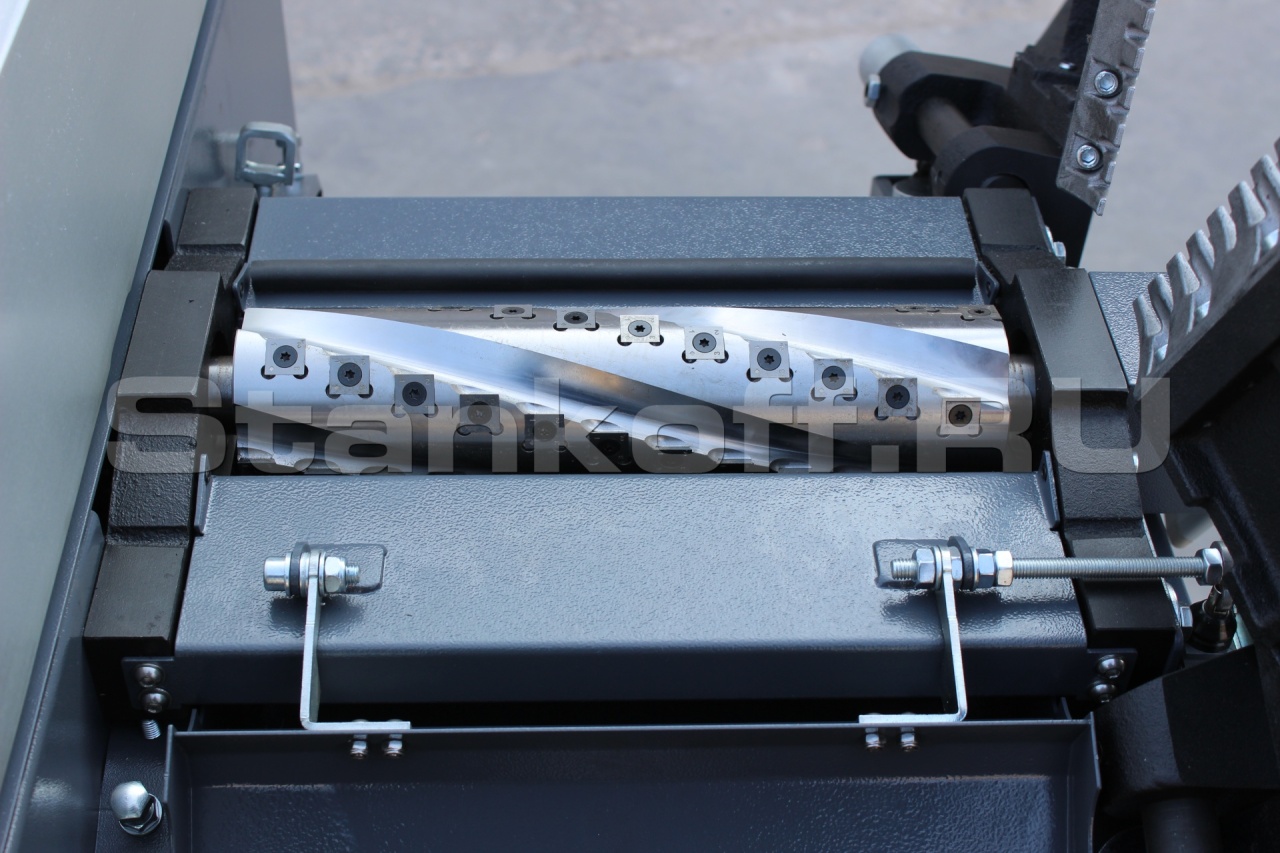

Шейперный ножевой вал
Увеличенная глубина строгания + поворотные пластины расположены по спирали, благодаря этому плавно входят в заготовку. Поворотные пластины изготовлены из твердосплавной стали и имеют 4 режущих грани, после затупления одной грани нож поворачивается и работает следующая грань. Вал всегда сбалансирован – ножи равномерно распределены по площади, их нельзя поставить неправильно. Низкий уровень шума при работе. Отсутствие вырывов на сучках при обработке.
Рейсмусовый узел

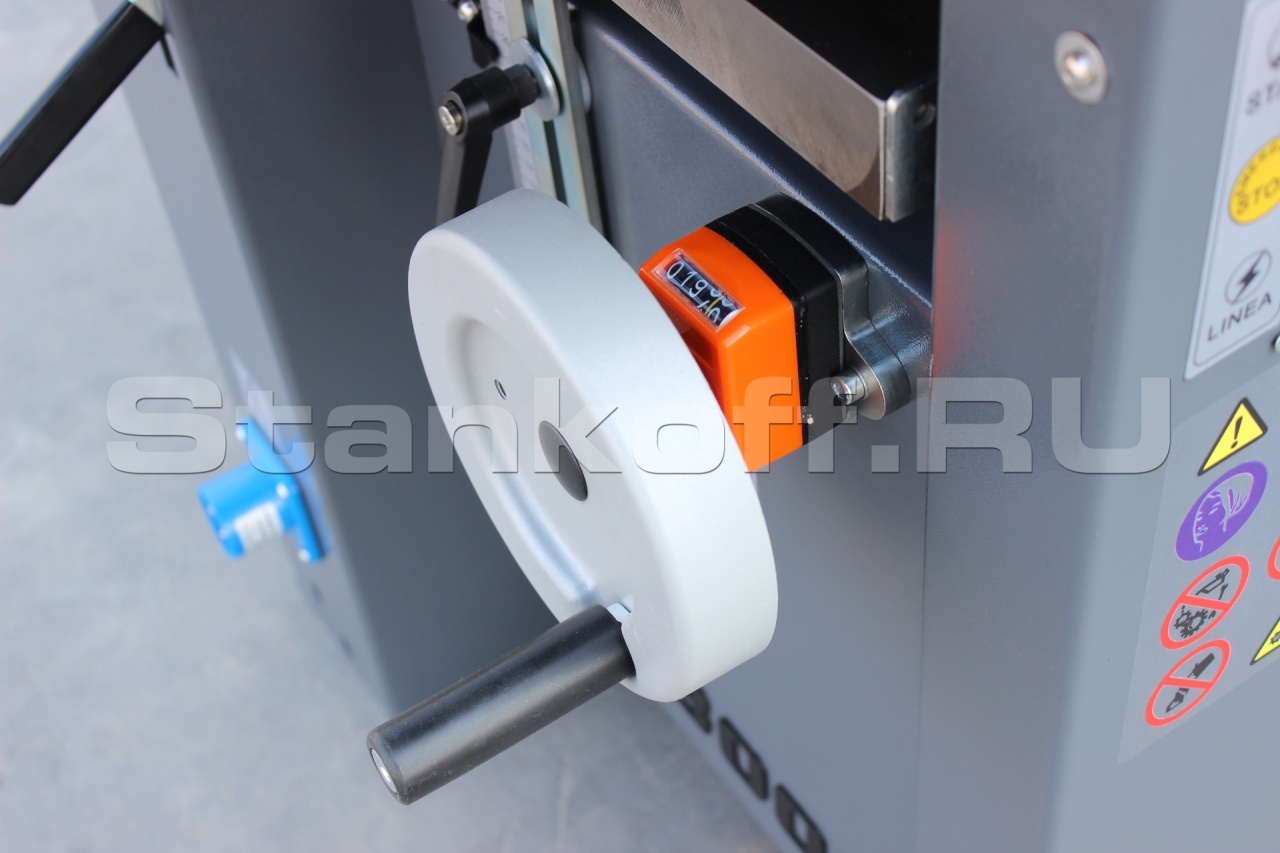

Рейсмус − узел, смежный с фуганком. Скорость рейсмусования − 7 м/мин. Шейперный вал снимает припуск, выравнивая поверхность. За счет наличия рейсмусового стола на выходе получается деталь заданной толщины. Толщина задается при вертикальном перемещении стола. На рейсмусе возможна обработка деталей высотой 4 - 220 мм. Отображение размера по линейке и механическому счетчику.
Сверлильно-пазовальный узел
Легкое выполнение пазов, гнезд и соединительных элементов. Пазовальный узел снабжен шпинделем с присоединительными диаметром 16 мм. При необходимости может быть легко демонтирован.Помимо операций сверления и выборки пазов этот модуль может использоваться для установки шлифовального круга для финишной обработки древесины. Кроме того, на вал может устанавливаться чашка шлифовального круга для заточки коротких плоских ножей. При этом потребуется специальное приспособление.

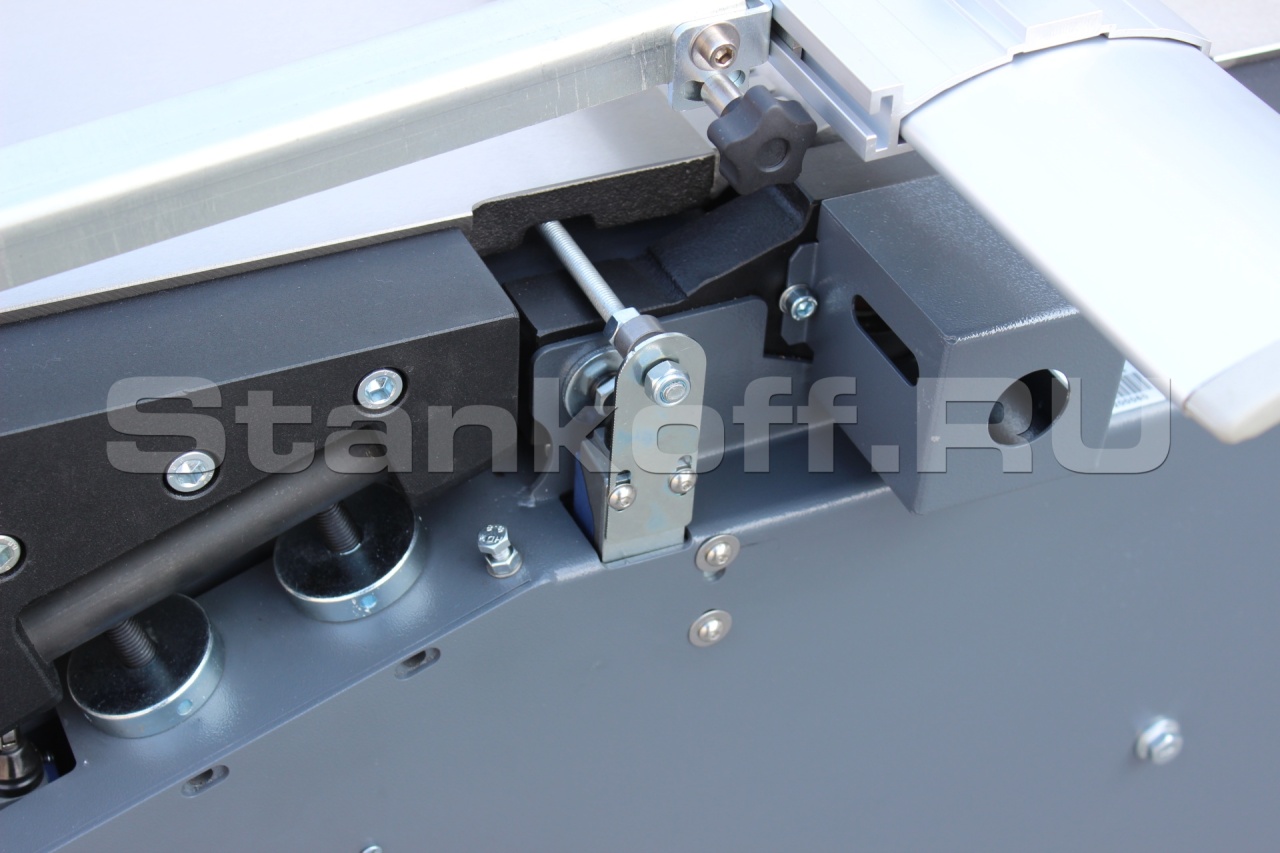

Защита ножевого вала
Для безопасности операций строгания ножевой вал оснащен откидной защитой в соответствии с нормами СЕ.
Отображение размера заготовки по линейке и датчику цифровой индикации (точность позиционирования до 0,1 мм).

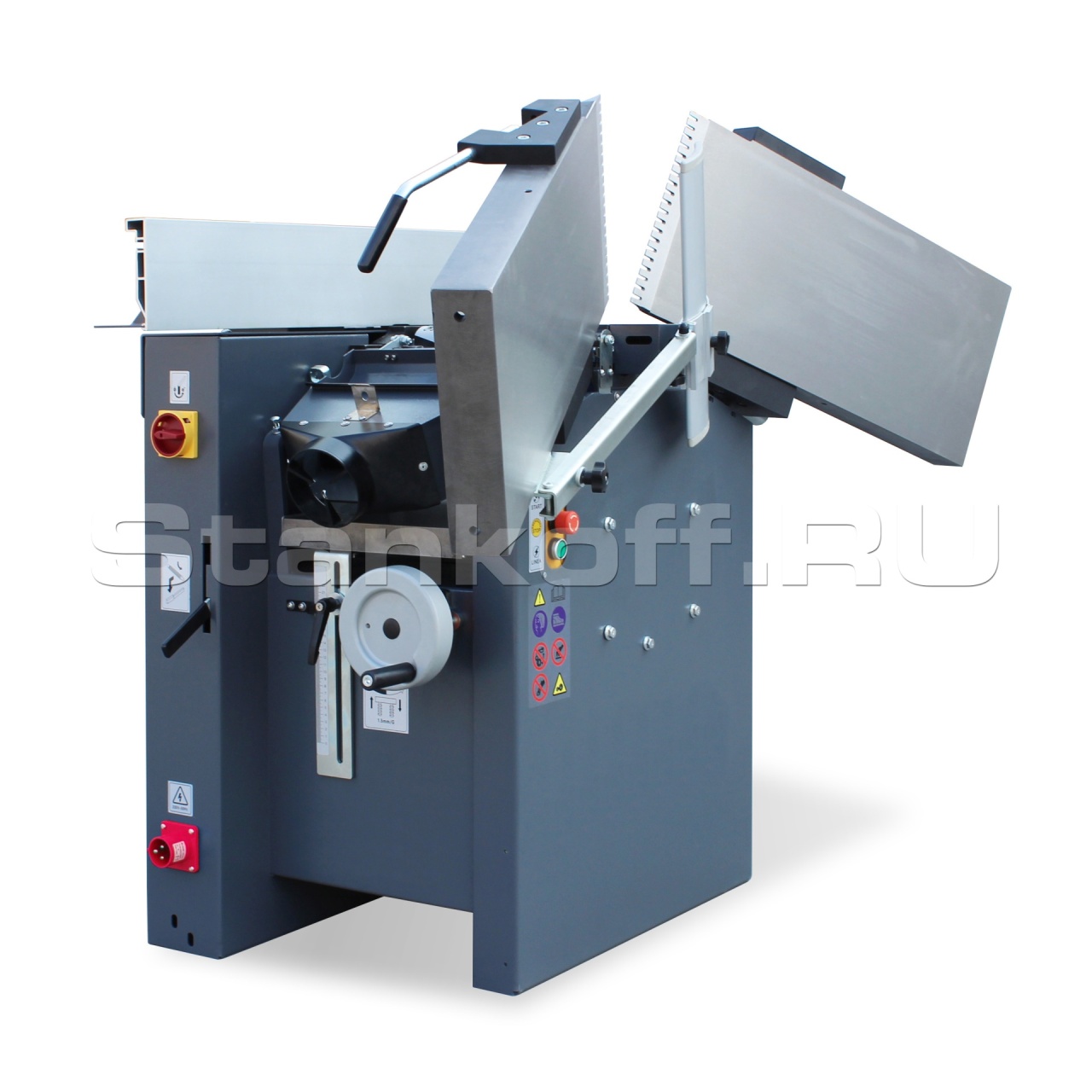

Откидные столы

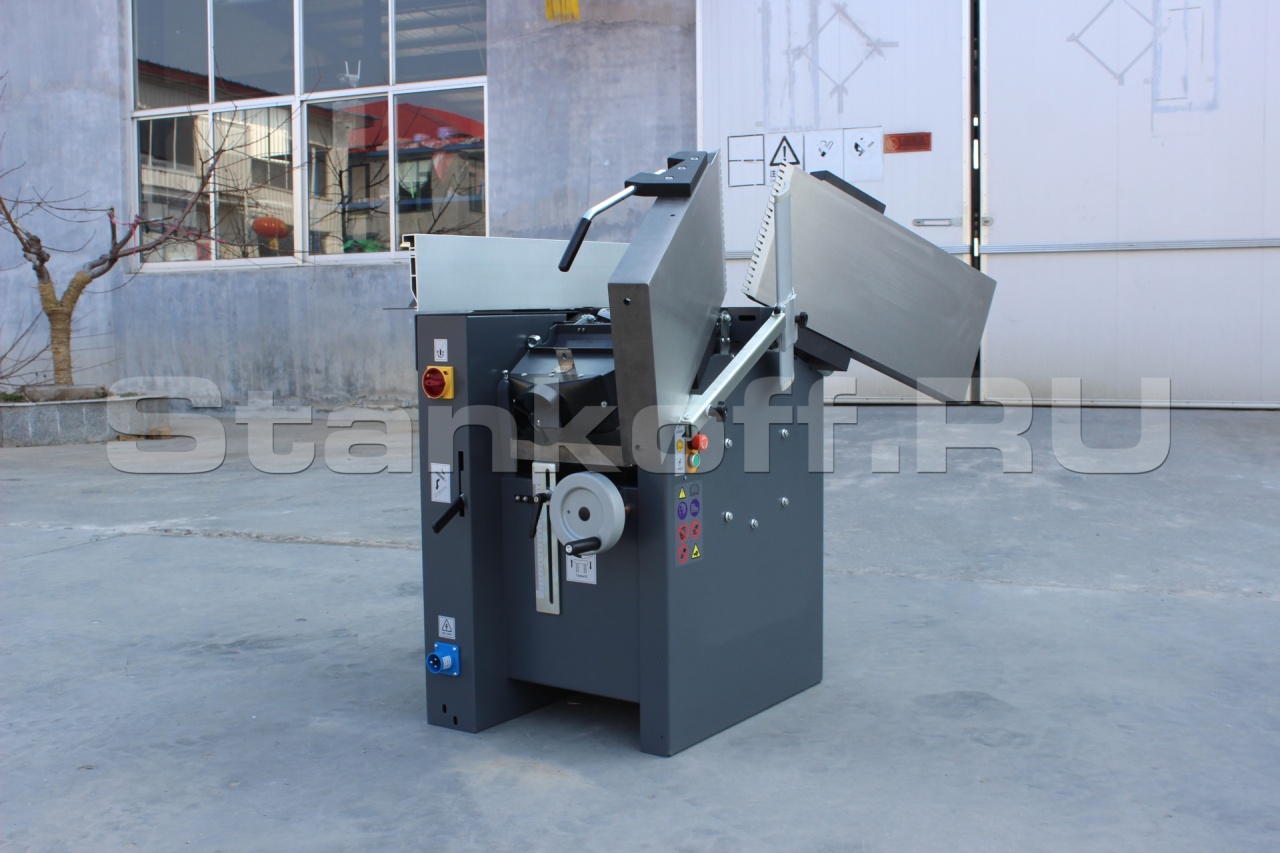

Путем откидывания столов станок трансформируется из фуговального в рейсмусовый.
Комплект фрез
Комплект сверлильно-долбежных фрез Mortiser bits N°6 6/8/10/12/14/16| Фуговальный узел | |
| Рабочие столы, мм | 400x1800 |
| Диаметр ножевого вала, мм | 70 |
| Частота вращения ножевого вала, об/мин | 5700 |
| Размеры ножей, мм | 400x25x3 |
| Максимальная толщина снимаемого слоя, мм | 4 |
| Рейсмусовый узел | |
| Рабочий стол, мм | 400x760 |
| Скорость подачи, м/мин | 7 |
| Минимальная рабочая высота, мм | 4 |
| Максимальная рабочая высота, мм | 220 |
| Сверлильный узел | |
| Рабочий стол, мм | 250x500 |
| Продольный ход, мм | 205 |
| Траверсный ход, мм | 95 |
| Вертикальный ход, мм | 90 |
| Диаметр шпинделя, мм | 0 - 16 |
| Мощность двигателя, кВт | 4 |
| Габариты станка, мм | 1800x1060x1030 |
| Габариты станка в упаковке, мм | 1876x766x1130 |
| Вес станка, кг | 410 |
