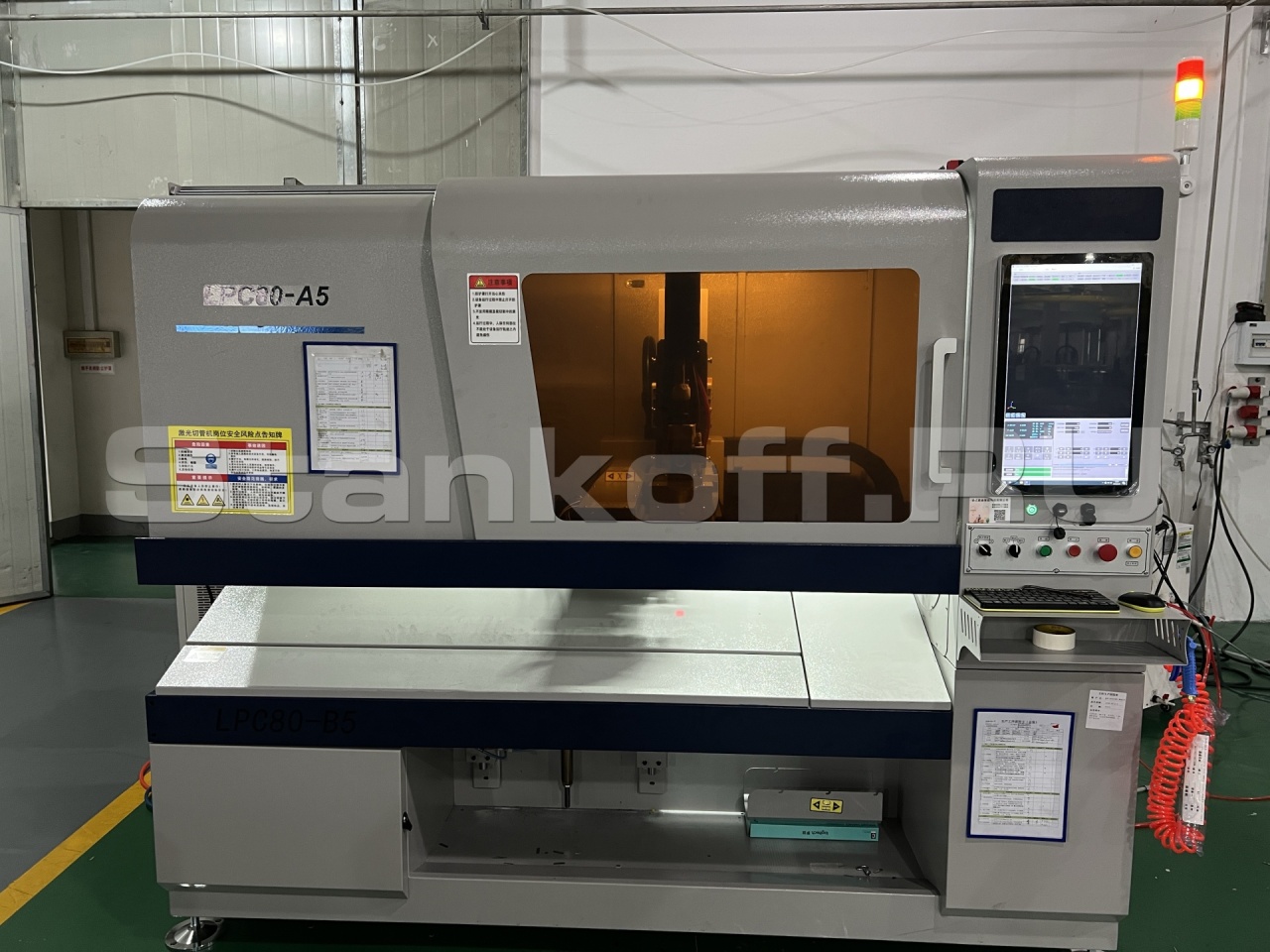

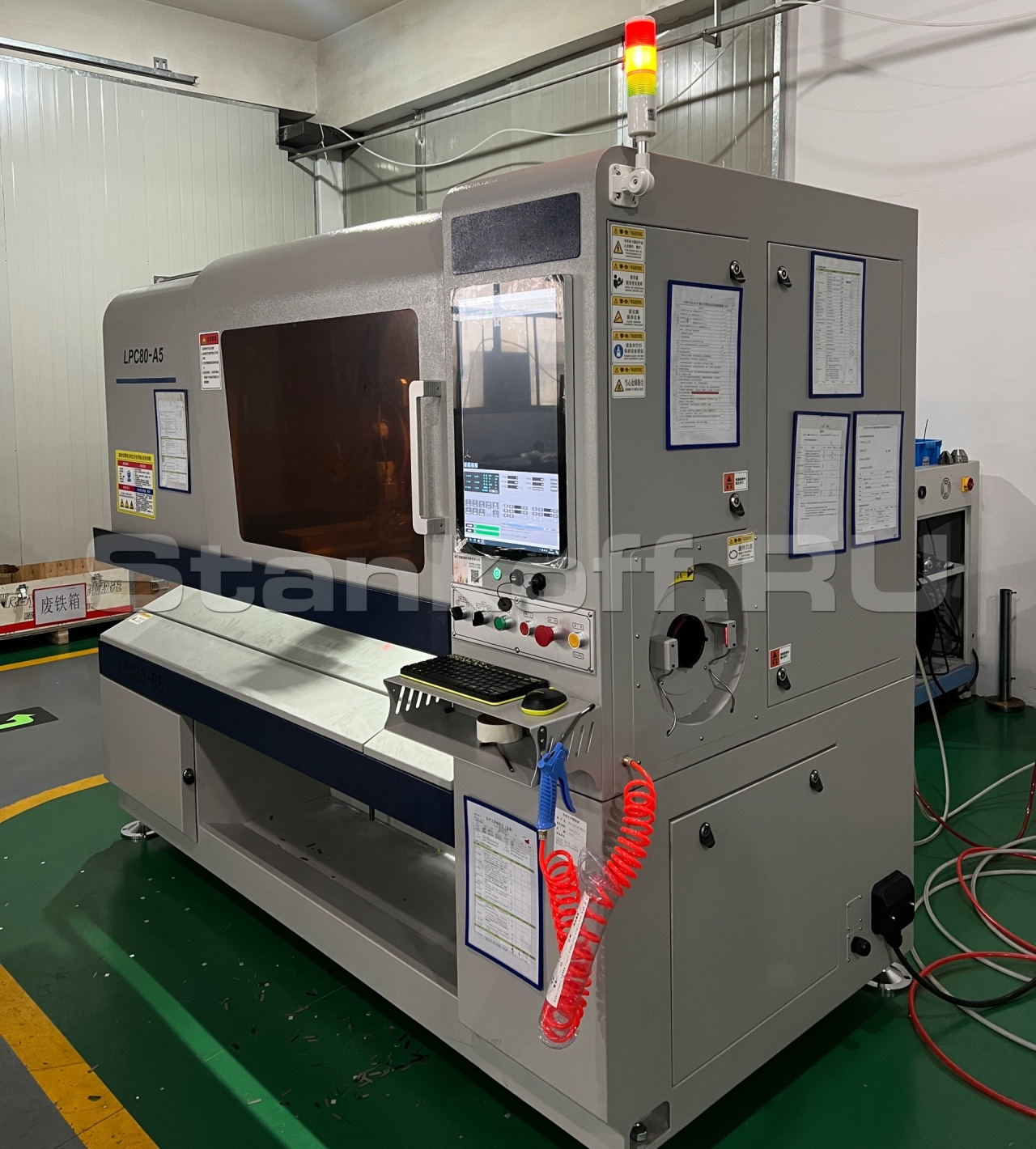

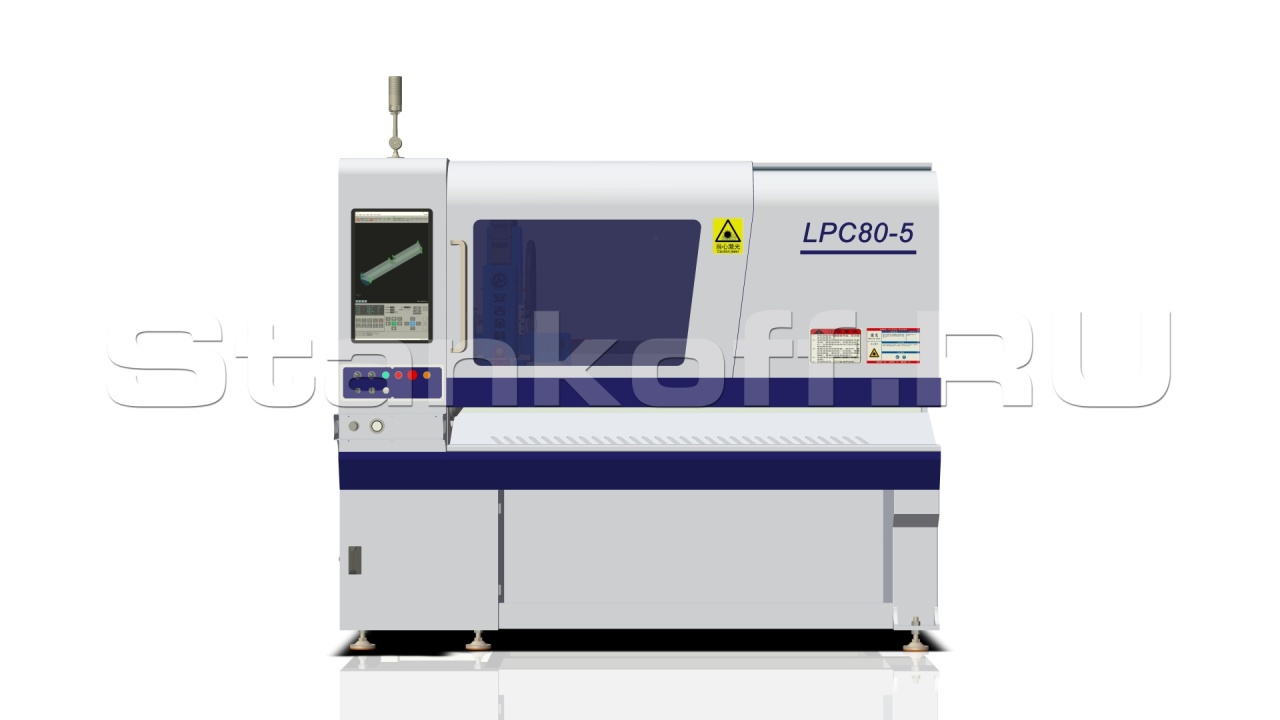

Детальное описание

Современный высокоскоростной лазерный станок легкой серии для эффективной резки круглых, квадратных и прямоугольных труб различных материалов. Диаметр обрабатываемых круглых труб от 10 до 80 мм, размер квадратных труб от 10x10 до 60х60 мм. Полуавтоматическая погрузка труб позволяет облегчить и ускорить общее время выполнения производственных задач.

Комплектация

Режущая голова с автофокусом
Ospri (Китай)
Зубчатая передача «шестерня-рейка» YYC (Тайвань)
Высокоточные линейные направляющие TBI (Тайвань)
Серводвигатели
Innovance (Китай)
Редуктор FASTON (Тайвань)
Источник излучения Raycus (Китай)
Система ЧПУ и софт TUBECUT (Китай)
Пропорциональный клапан SMC (Япония)
Электрические компоненты Schneider (Франция)
Стабилизатор напряжения Kingbao (Китай)
Водяное охлаждение - чиллер
S&A (Китай)
Блок питания Meanwell (Тайвань)

Конструктивные особенности


Цанговый патрон

Цанговый патрон

Цанговый патрон предназначен для удержания трубы определенной формы и размера. Благодаря своей конструкции позволяет удерживать заготовку с высокой точностью без люфтов и деформаций. Диаметр труб, которые могут быть зафиксированы в такого рода зажимах, варьируется от 10 до 80 мм. Труборез позволяет раскраивать металлические трубы квадратного, круглого и прямоугольного сечения.

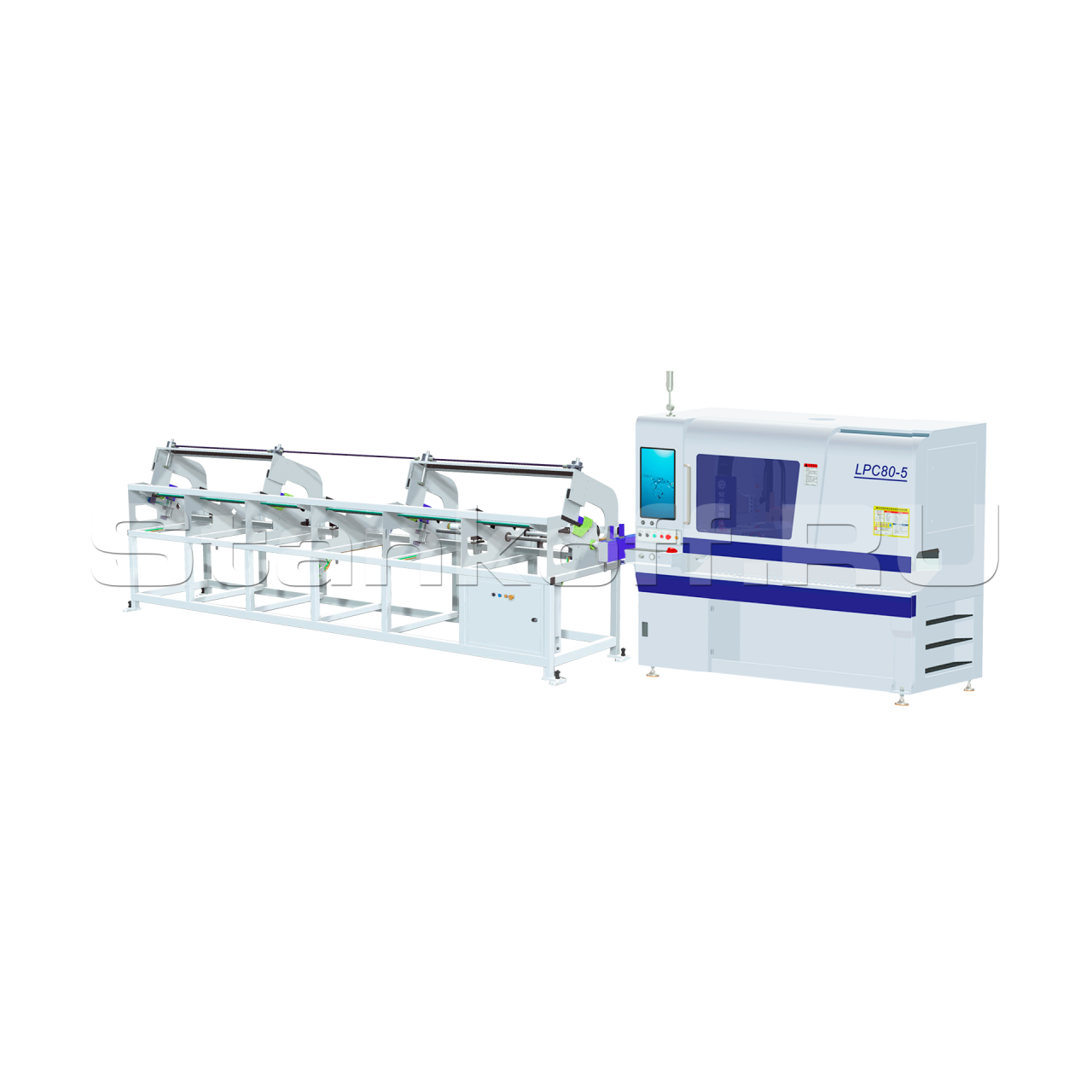

Система полуавтоматической погрузки труб CF6000

Система полуавтоматической погрузки труб CF6000

Предназначена для погрузки обрабатываемых заготовок в зону резки. Длина обоймы загружаемых труб составляет 350 мм, а вес одной трубы не более 50 кг. Обладает возможностью загрузки круглых, квадратных и прямоугольных труб. Скорость подачи новой трубы составляет 4 секунды.
Высота и ширина трубы устанавливается вручную.

Универсальный сервозахват
Универсальный сервозахват

Универсальный сервозахват

Необходим для вытягивания трубы из зоны погрузки и её удержания в момент раскроя. Удерживание трубы близкое к режущей голове обеспечивает более точную геометрию реза. Универсальный зажим не требует смены кулачков под другие формы и размеры труб. Благодаря наличию роликов и длинной области удержания, сервозахват дополнительно выравнивает естественные изгибы трубы, что также положительно сказывается на точности.

Лазерная режущая голова c автофокусом Ospri LC40
Лазерная режущая голова c автофокусом Ospri LC40

Лазерная режущая голова c автофокусом Ospri LC40

Полностью герметичная внутренняя структура позволяет избежать загрязнение линз. Автоматическая фокусировка обеспечивает точную и удобную настройку. Коллиматорный и фокусный блок оснащены системой водяного охлаждения, сопловая часть охлаждается воздушным потоком. Активное охлаждение оптической и сопловой части обеспечивает высокую продолжительность работы и защиту от перегрева.
Интерфейс: QBH;
Длина волны: 1080 Нм.

Лазерный источник Raycus

Лазерный источник Raycus

Станок оснащен лазерным источником компании «Raycus» (Китай). Это всемирно признанный лидер в области производства оптоволоконных лазеров, что подтверждает безупречная и безотказная работа. В лазерном излучателе установлена система кондиционирования для охлаждения электрокомпонентов.

Серводвигатели Inovance

Серводвигатели Inovance

Компания Inovance является лидером в области промышленной автоматизации процессов управления и приводных технологий в Китае, а также поставщиком интегрированных технических решений для оптических, механических, электрических, гидравлических и пневматических приборов, которые относятся к приводным механизмам, процессам управления, двигателям и прецизионному оборудованию.

Редуктор FASTON

Редуктор FASTON

Компания Faston Power Technology специализируется на разработке, исследованиях, производстве и продаже планетарных редукторов высокого класса. Основываясь на концепции "клиент превыше всего, качество превыше всего", Faston Power Technology постоянно улучшает качество своей продукции и послепродажного обслуживания. Продукция компании широко используется в промышленных станках, манипуляторах и автоматических производственных линиях.

Зубчатая передала «шестерня-рейка» YYC

Зубчатая передала «шестерня-рейка» YYC

YYC специализируется на производстве высокоточных зубчатых реек и шестерней. Продукцию YYC по всему миру уже много десятилетий. Стабильно высокое качество и постоянная работа над совершенствованием технологий производства, делают компанию YYC одним из лидеров по поставке зубчатых передач во всем мире. Изготовлены из стали марки 45C. Покрытие - химическое оксидирование.

Высокоточные направляющие TBI

Высокоточные направляющие TBI

Перемещение лазерной головки осуществляется по линейным направляющим TBI (Тайвань). Направляющие производства TBI отвечают всем международным и европейским стандартам и производится с непрерывным контролем качества. Линейные направляющие TBI имеют следующие выдающиеся особенности: плавный ход, высокая точность и надежность, большая грузоподъемность, уплотненные каретки, низкое трение, низкий уровень шума, легкость установки.

Пропорциональный клапан SMC

Пропорциональный клапан SMC

Высокоэффективный и экономичный пропорциональный клапан с цифровым управлением, который идеально подходит для регулирования давления. Отличается компактным размером и простой в использовании модульной конструкцией. Клапан имеет низкое энергопотребление и малое время отклика.

Автоматическая система смазки

Автоматическая система смазки

Все подвижные механизмы станка закрыты защитными кожухами для предотвращения попадания крупно и мелкодисперсной металлической пыли. Для удобства эксплуатации лазерный комплекс оснащён централизованной системой автоматической смазки. Система подаёт смазывающую жидкость в подвижные элементы с заданным давлением и интервалом.

Ёмкостный датчик высоты

Ёмкостный датчик высоты

Ёмкостный датчик, разработанный Anji Jinke Machinery Equipment, представляет собой высокопроизводительное устройство с Ethernet интерфейсом. Необходим для определения высоты режущей головы над поверхностью металла, определения формы трубы и избегания препятствий.

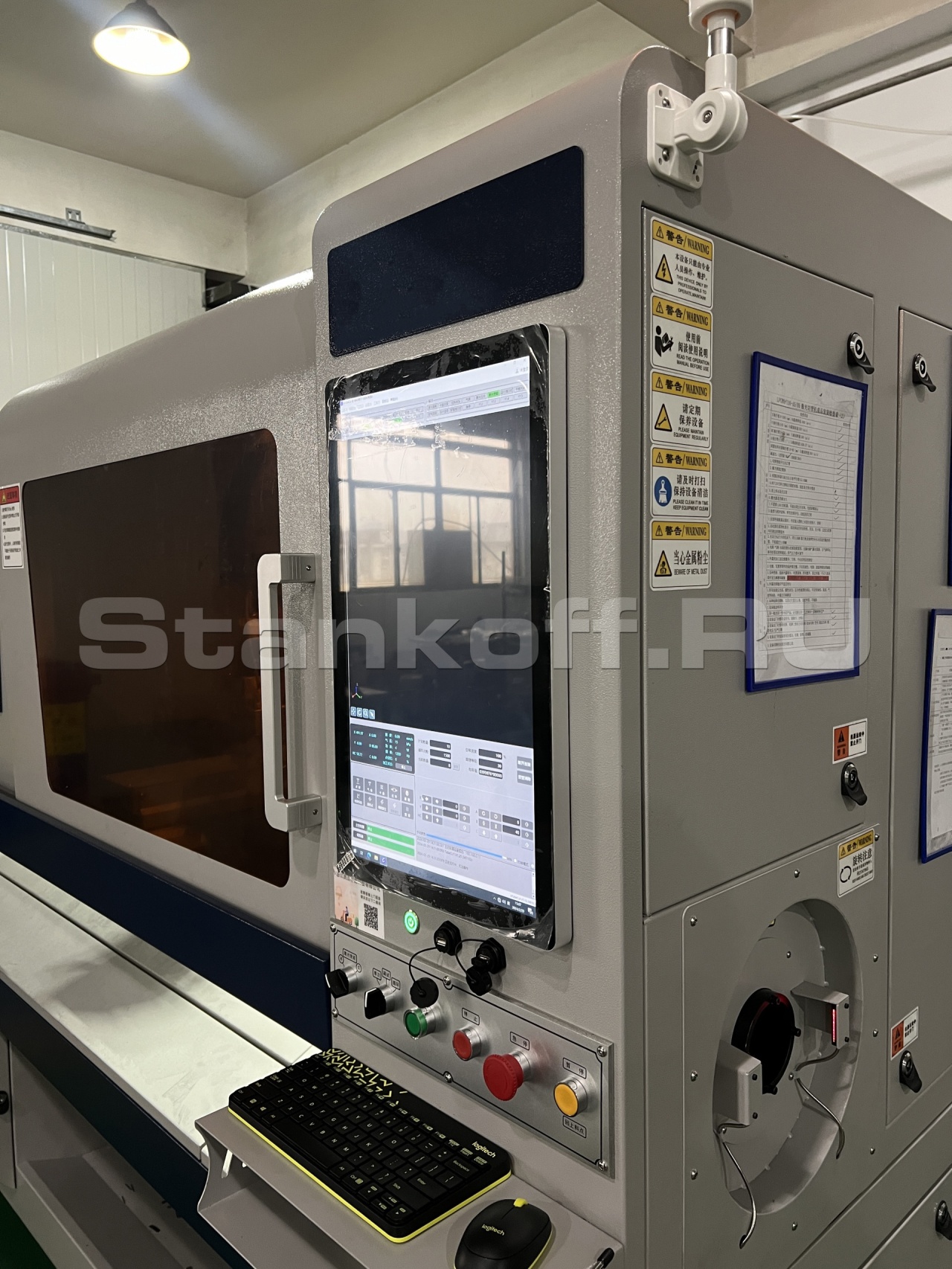

Современный вертикально-ориентированный экран

Современный вертикально-ориентированный экран

Вертикально-ориентированный экран из закаленного стекла, отличающийся от обычных горизонтальных экранов, быстрая реакция, высокая контрастность, широкий угол обзора, низкое энергопотребление, высокое разрешение. Низкая отражательная способность - удобство работы в любых условиях.

Дистанционный пульт управления

Дистанционный пульт управления

Позволяет оператору выполнять наиболее востребованные действия, не подходя к ЧПУ. Запуск/остановка программ, обратный ход, увеличение/уменьшение фокусного расстояния, изменение скорости подачи. Позволяет сократить время позиционирования режущей головы на 30%. Дает возможность контролировать раскрой и оперативно реагировать при необходимости.

Водяной чиллер S&A

Водяной чиллер S&A

Автоматический чиллер для охлаждения излучателей лазерных станков.
Этот чиллер имеет большую мощность, что позволяет непрерывно охлаждать лазерную систему. Регулировка температуры осуществляется в автоматическом режиме.

Дополнительные опции


Стол поддержки в зоне разгрузки

Стол поддержки в зоне разгрузки

Стол предназначен для поддержки длинных труб до 2-х метров, предотвращая их деформацию во время резки, что особенно полезно при обработке гибких материалов и способствует улучшению точности процесса резки.

Роликовая поддержка в зоне разгрузки для длинных труб
Роликовая поддержка в зоне разгрузки для длинных труб

Роликовая поддержка в зоне разгрузки для длинных труб

Ролики используется как опора для труб более 2-х метров. Общая длина данного модуля составляет 1450 мм. Применяется в дополнении к столу поддержки позволяя раскраивать готовые изделия до 6 метров.

Универсальный пневматический патрон

Универсальный пневматический патрон

Универсальный пневматический патрон предназначен для фиксации труб различной формы и размеров. Патрон способен удерживать квадратные трубы с размерами сторон от 10х10 мм до 60х60 мм, круглые трубы с диаметрами от 10 мм до 80 мм, а также прямоугольные трубы с диагоналями до 80 мм, при условии, что каждая из сторон не менее 10 мм.

Комплект цанг и кулачков

Комплект цанг и кулачков

При раскрое более одного размера/формы трубы приобретаются дополнительные комплекты цанг и кулачков под необходимые трубы.

Вытяжной вентилятор

Вытяжной вентилятор

При работе с тонкостенными трубами образуется небольшое количество дыма. По умолчанию его удаление происходит за счет общего воздухообмена в цеху. При желании увеличения скорости удаления дыма есть возможность оснастить станок принудительной системой дымоудаления в виде центробежного насоса.

Датчики низкого давления

Датчики низкого давления

Используются для предупреждения оператора о низком давлении газа в азотной или кислородной газовой магистрали.

Система управления и программное обеспечение

Система управления, основанная на материально-компонентной базе Zmotion, включает в себя программное обеспечение TubeCUT разработанное компанией Anji Jinke Machinery Equipment. Предназначена для профессиональной резки труб на лазерный труборезах, поддерживает резку профилей различной формы.

Функция управления держателями трубы в зависимости от угла поворота патрона для предотвращения прогиба трубы под силой тяжести.

  • Поддерживаемые форматы: .stp, .step

Технология FLYCUT

Данная технология оптимизирует обработку тонких металлов. Система осуществляет раскрой не отдельными объектами, а распознает все контуры, лежащие на одной прямой и после режущая голова в высоком темпе проходит всю трубу по определённой прямой. Данная функция значительно экономит время обработки при перфорации трубы.

Технология NESTING

Позволяет разместить, максимально-необходимое количество деталей на обрабатываемой трубе, также учитывается параметр минимизации отходов. Таким образом, экономится время на подготовке задания. Также опция высчитывает время обработки данного задания. Это позволяет точно высчитать себестоимость готового изделия.

Технология MICRO JOINT

Автоматическое размещение перемычек по контуру раскроя. Благодаря данной опции готовое изделие не выпадает после раскроя, а также предотвращает разворот детали перпендикулярно заготовке. Актуально для изготовления декоративных деталей из нержавеющей стали, где царапины недопустимы.

Управление координатной системой обеспечивается как со стойки ЧПУ, так и с помощью беспроводного пульта, что значительно облегчает позиционирование режущей головы по отношению к заготовке, а также упрощает работу оператора станка.

Параметры подбора мощности для труборезного станка

Круглые трубы
Диаметр трубφ20-φ50φ50-φ120φ120-φ220
Мощность источникаЧерная стальНержавеющая стальЧерная стальНержавеющая стальЧерная стальНержавеющая сталь
1000 Вт3 мм3 мм4 мм3 мм6 мм4 мм
1500 Вт4 мм4 мм6 мм4 мм8 мм4 мм
2000 Вт8 мм6 мм12 мм6 мм
3000 Вт10 мм8 мм12 мм6 мм
4000 Вт12 мм10 мм14 мм10 мм
Профильные трубы
Диаметр трубφ20-φ50φ50-φ100φ100-φ150
Мощность источникаЧерная стальНержавеющая стальЧерная стальНержавеющая стальЧерная стальНержавеющая сталь
1000 Вт3 мм2 мм3 мм2 мм6 мм3 мм
1500 Вт4 мм3 мм4 мм3 мм8 мм4 мм
2000 Вт6 мм4 мм12 мм4 мм
3000 Вт8 мм4 мм12 мм6 мм
4000 Вт10 мм6 мм14 мм6 мм

Выбор диаметра сопла

МатериалТолщинаДиаметр сопла
Углеродистая сталь1 - 6 мм1,4 мм
6 - 10 мм2 мм
Нержавеющая сталь1 - 3 мм1,5 мм
3 - 4 мм2 мм
5 - 6 мм2,5 мм

Расходники

НазваниеРасход, шт./месяцСрок службы, моточасыВ комплекте, шт.
Сопло1-250030
Защитное стекло
250030
Фокусирующая линза0,11000-15001
Керамическое кольцо0,083000-40003

Качество газов

Тип газа Качество Чистота газа,% Содерж-е азота и аргона(N2 +Ar),‰ Содерж-е воды (H2O),‰
Кислород O2 3,5 ≥99,95 ≤500 ≤5
Тип газа Качество Чистота газа,% Содерж-е кислорода(O2),‰ Содерж-е воды (H2O),‰
Азот N2 4,5 ≥99,995 ≤10 ≤5
Азот N2 5 ≥99,999 ≤3 ≤5

Преимущества

  • Идеальный промышленный дизайн

    в соответствии с современными требованиями эргономики. Компактная конструкция, легко адаптируемая к производственным требованиям. Все установки спроектированы с помощью CAD, CAM и CAE – это технологии, состоящие в использовании компьютерных систем для анализа геометрии, моделирования и изучения поведения продукта для усовершенствования и оптимизации его конструкции;

  • Простая программа

    для чертежей резки с автоматически регулируемой скоростью подачи и выходной мощностью для каждого изготавливаемого с помощью ЧПУ изделия;

  • Высокая производительность

    высокая скорость резки, качественный рез, быстрая перенастройка на различные толщины;

  • Легкость в использовании и безопасность:

    простая и безопасная система смены сопел с сохранением центрирования луча, быстрая замена защитного стекла, автоматический контроль высоты резки, система аварийного оповещения;

  • Доступность запасных частей
Мощность лазера, Вт 1500
Лазерный источник Raycus
Диаметр круглых труб, мм 10-80
Размер обработки квадратных труб, мм 10x10 - 60x60
Длина труб, мм 6300
Минимальный остаток трубы, мм 50
Ход по оси X, мм 950
Ход по оси Y, мм 50
Ход по оси Z, мм 100
Мощность серводвигателей по оси A, Вт 1000
Мощность серводвигателей по оси X, Вт 1800
Мощность серводвигателей по оси Y, Вт 750
Мощность серводвигателей по оси Z, Вт 400
Макс. скорость холостого хода по оси X, м/мин 48
Макс. скорость холостого хода по оси Y, м/мин 30
Макс. скорость холостого хода по оси Z, м/мин 30
Макс. скорость вращения патрона, об/мин 300
Точность позиционирования, мм ±0,03
Точность повторного позиционирования, мм ±0,02
Точность захвата трубы, мм ±0,01
Точность резки, мм ±0,03
Максимальное ускорение, G 1,5
Тип патрона цанговый
Габаритные параметры, мм 8500x2100x2300
Вес станка, кг 950
Вес системы погрузки, кг 300
