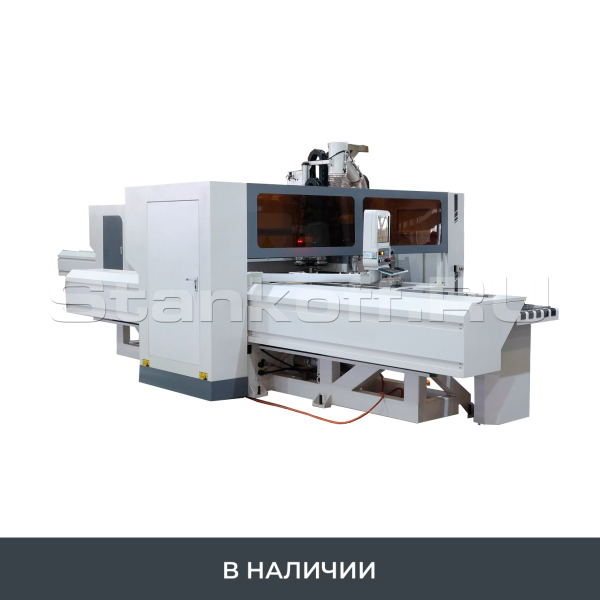

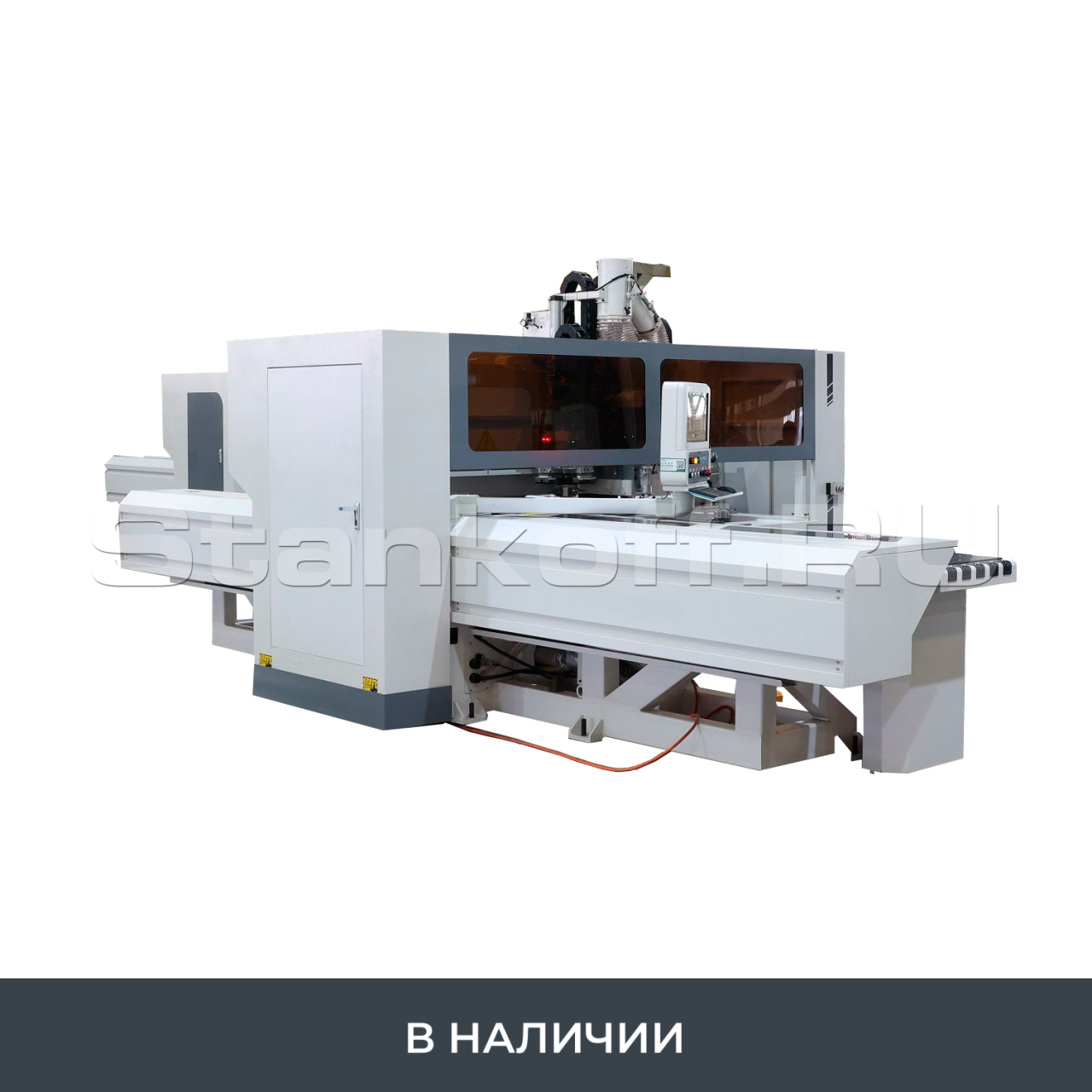

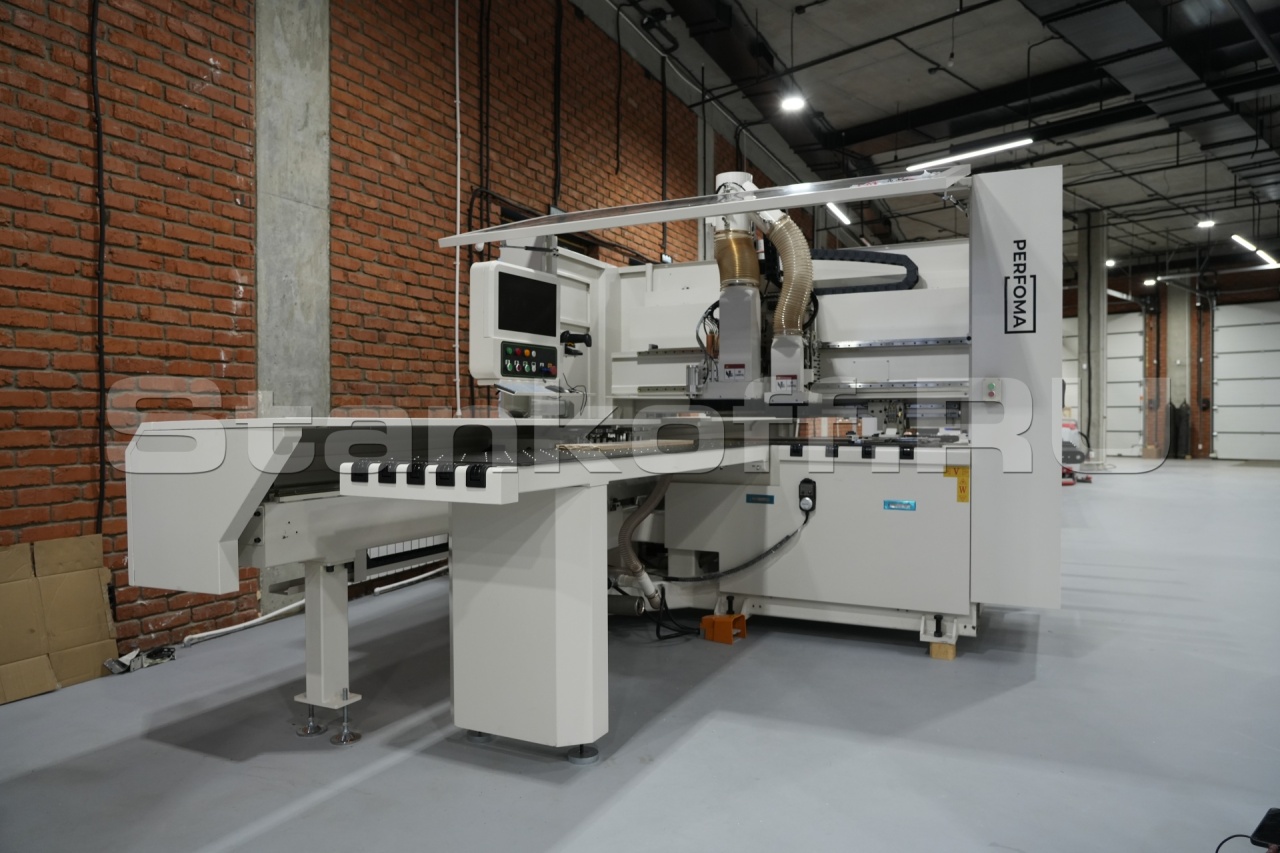

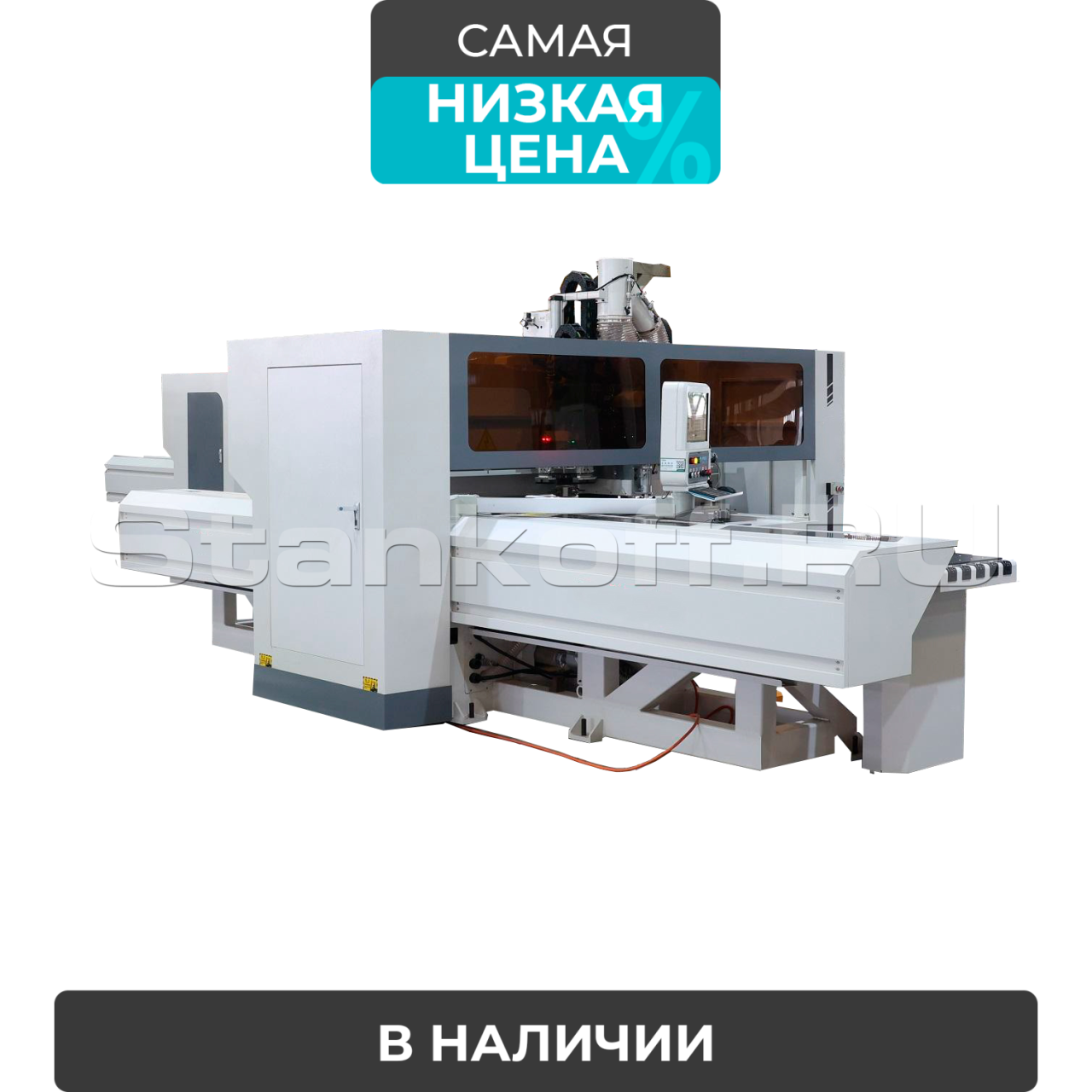

Сверлильно-присадочный центр с ЧПУ PERFOMA DFC-3050
Реклама Рекомендуем предложения
Детальное описание
Сверлильно-присадочный центр с ЧПУ PERFOMA DFC-3050 позволяет сверлить отверстия и фрезеровать пазы любой сложности с высокой точностью. Станок распознает информацию о заготовке благодаря беспроводному сканированию ярлыка. Он может автоматически подавать материал и обрабатывать все отверстия и пазы на одной позиции без необходимости переворачивать деталь, что обеспечивает быструю работу без перенастройки для разных материалов.
Конструктивные особенности
![Усиленная цельносварная станина](https://www.prostanki.com/img/upload/KOub6PQZjsfltB_4550328142.png)
Усиленная цельносварная станина
После сварки станина в обязательном порядке проходит отжиг для снятия внутренних напряжений и повышения стабильности во время эксплуатации. После отжига на станине фрезеруются посадочные площадки и отверстия на портальном станке с ЧПУ за один установ. Данная технология изготовления станины гарантирует повышенную жесткость и виброустойчивость на протяжении всего срока службы.![Система управления](https://www.prostanki.com/img/upload/2ICwjnG9uuz5Sq_4835475218.jpeg)

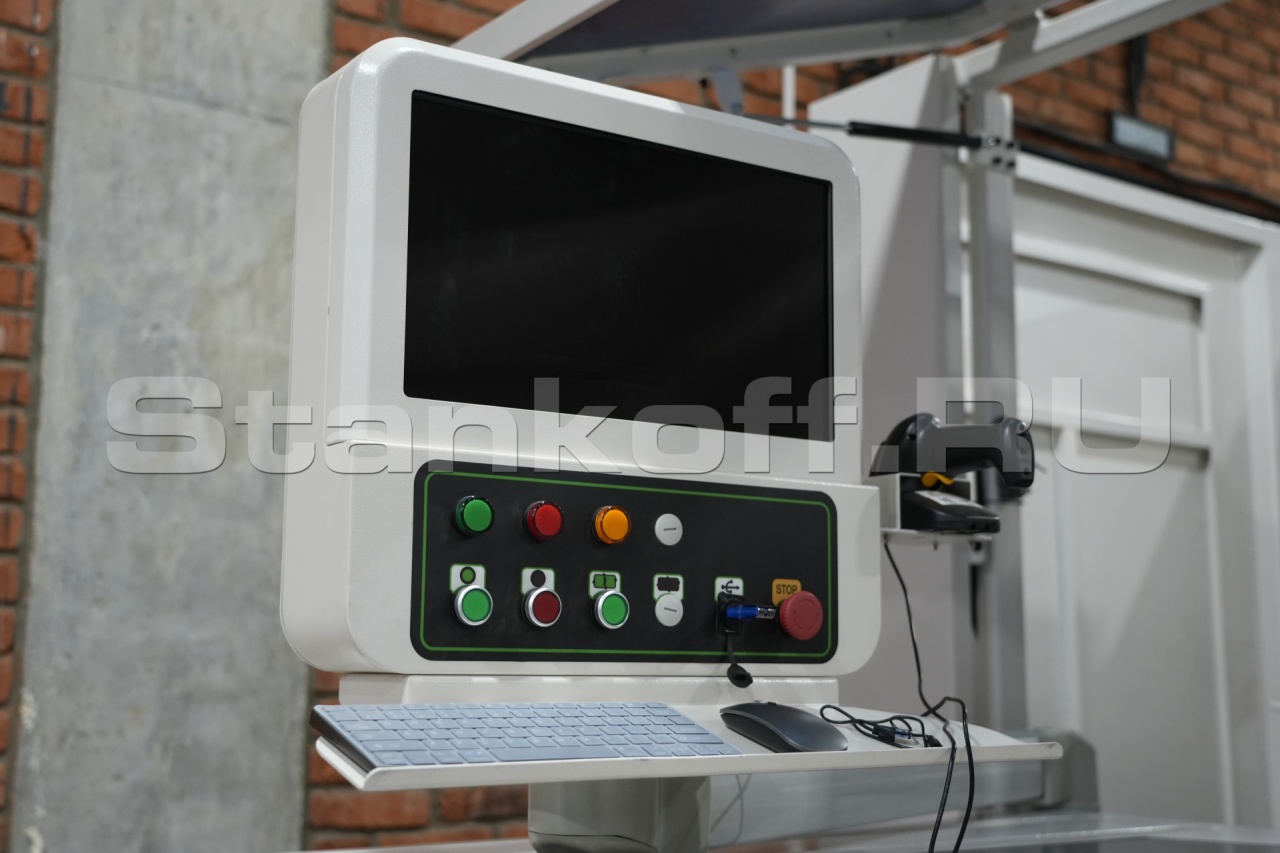

Система управления
Пульт управления CAD/CAM с возможностью считывания штрихкодов. Многозадачная операционная система Windows. Станок интегрируется с отечественными СAD–программами (БАЗИС, К3, bCAD).![Сканер для работы со штрих-кодами](https://www.prostanki.com/img/upload/EDVJYXyYhOl2Qh_2159108138.jpeg)
Сканер для работы со штрих-кодами
Для удобства работы, а также для сокращения времени перехода на различные карты присадки, станок оснащен сканером для считывания штрихкодов. Данная система позволяет экономить до 20% рабочего времени, а также снизить влияние человеческого фактора, тем самым уменьшить количество брака.![Пневматический захват](https://www.prostanki.com/img/upload/0IGnJ07Q3AQjKB_9654161117.jpeg)

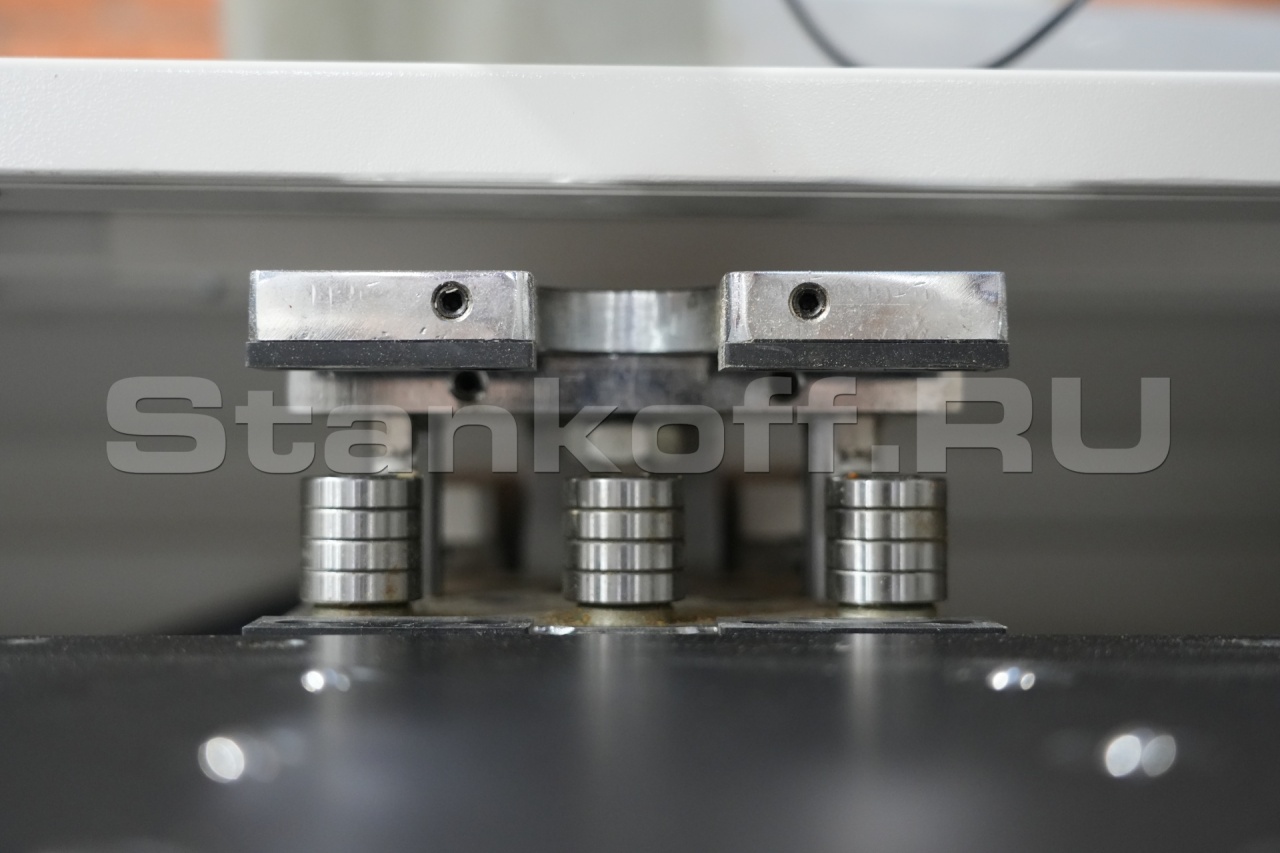

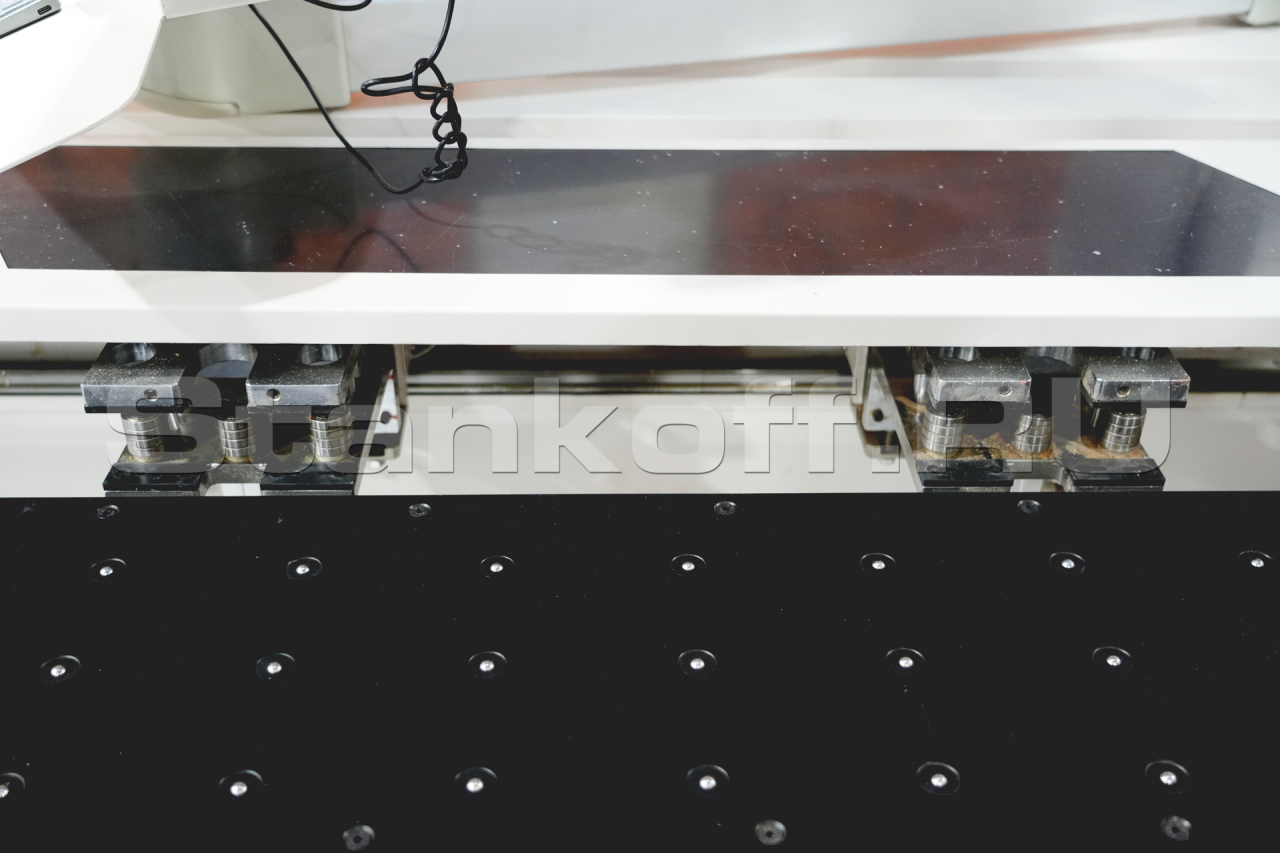

Пневматический захват
Предназначен для четкой и надежной фиксации заготовки во время ее перемещения во время цикла присадки.![Сверлильная группа](https://www.prostanki.com/img/upload/lZLwBJva4Tt9kY_1749532152.jpeg)

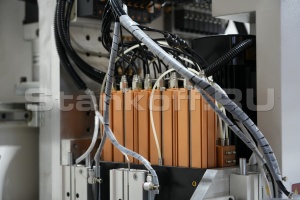

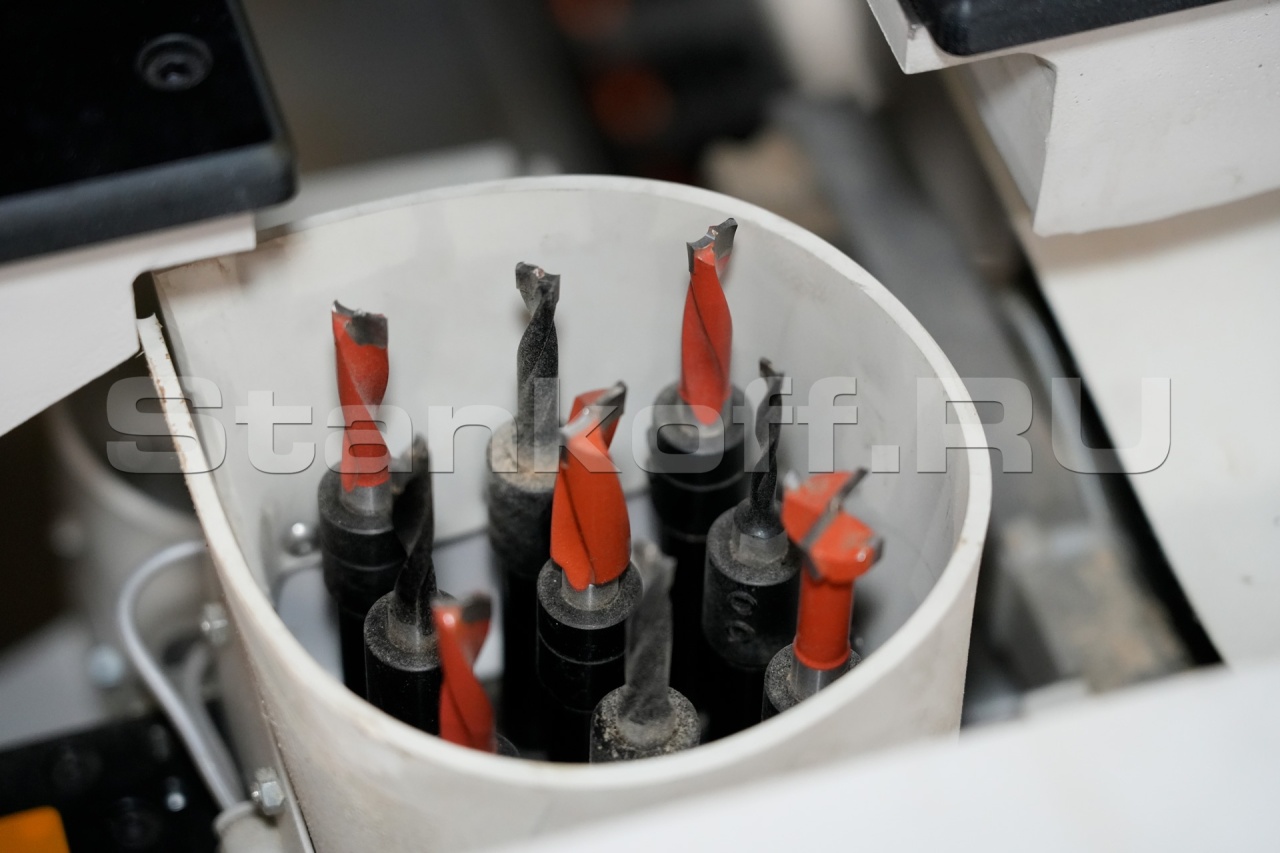

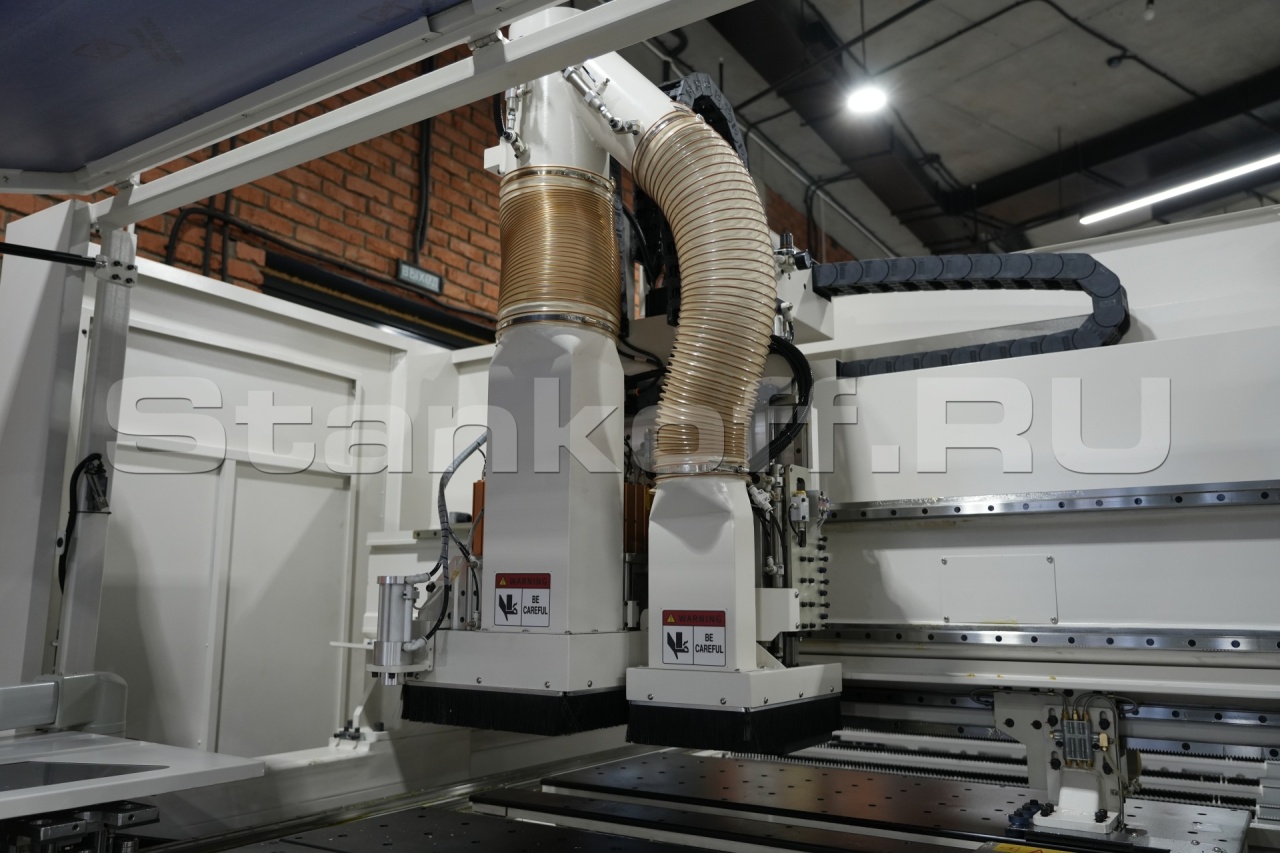

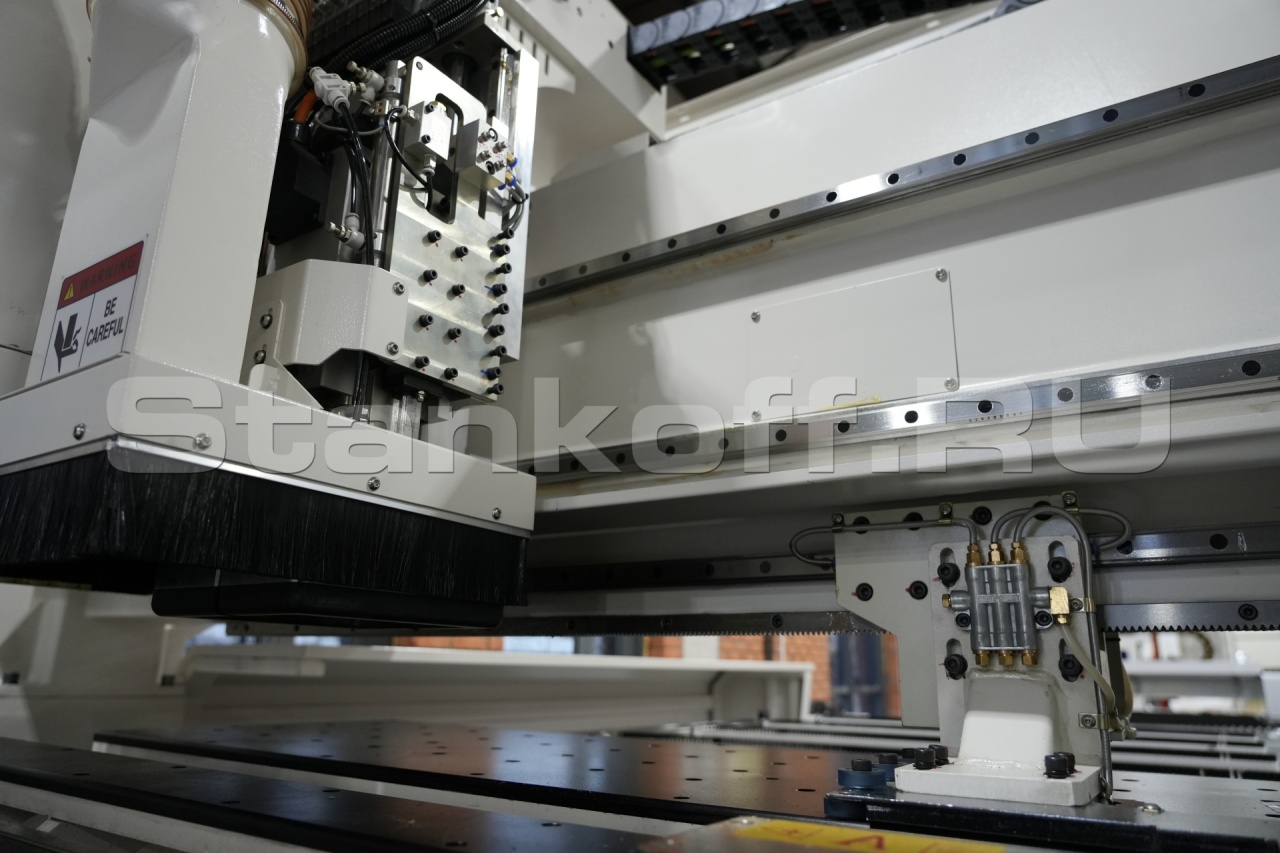

Сверлильная группа
Конфигурация сверлильной головы:• 12 вертикальных шпинделей
• 9 горизонтальных шпинделей

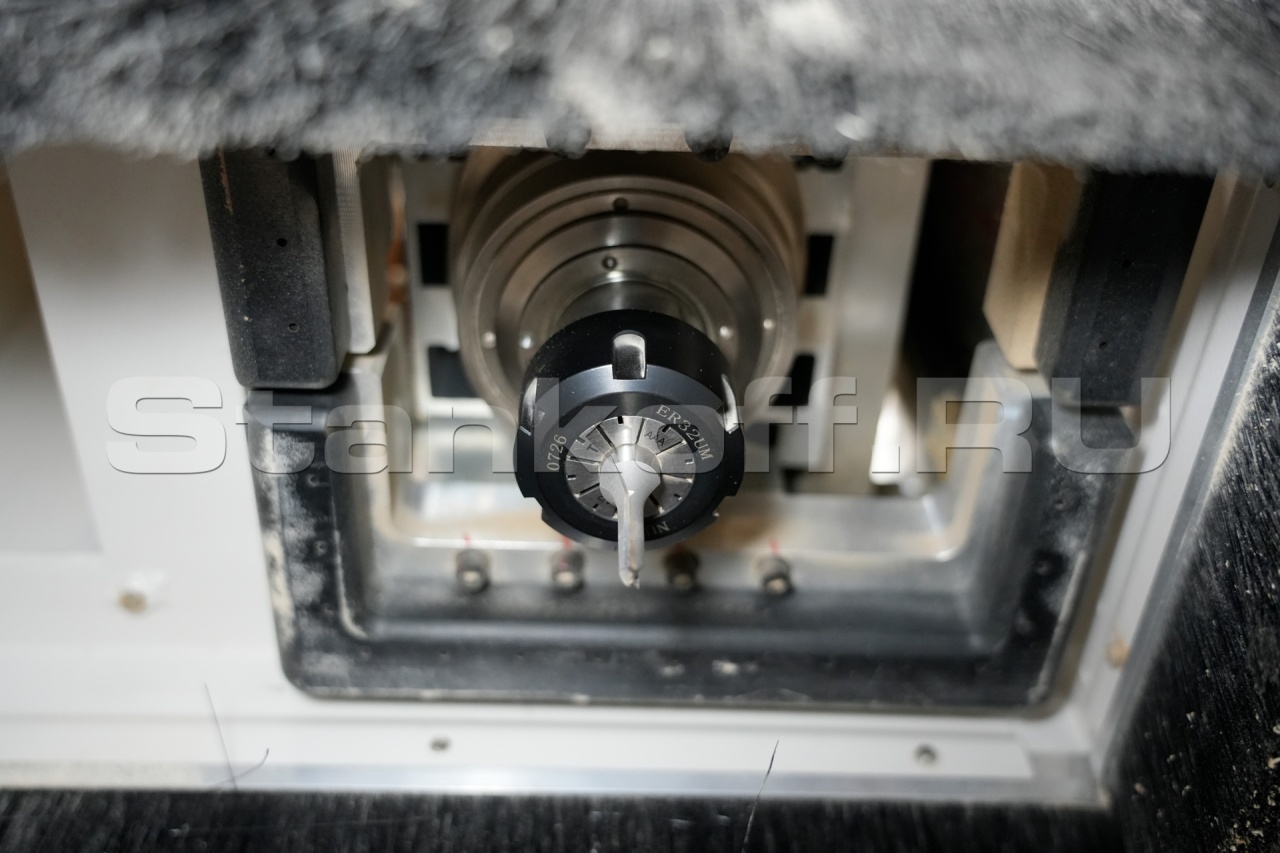

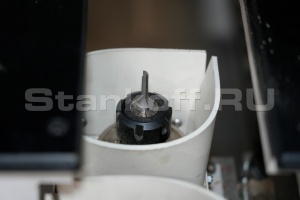

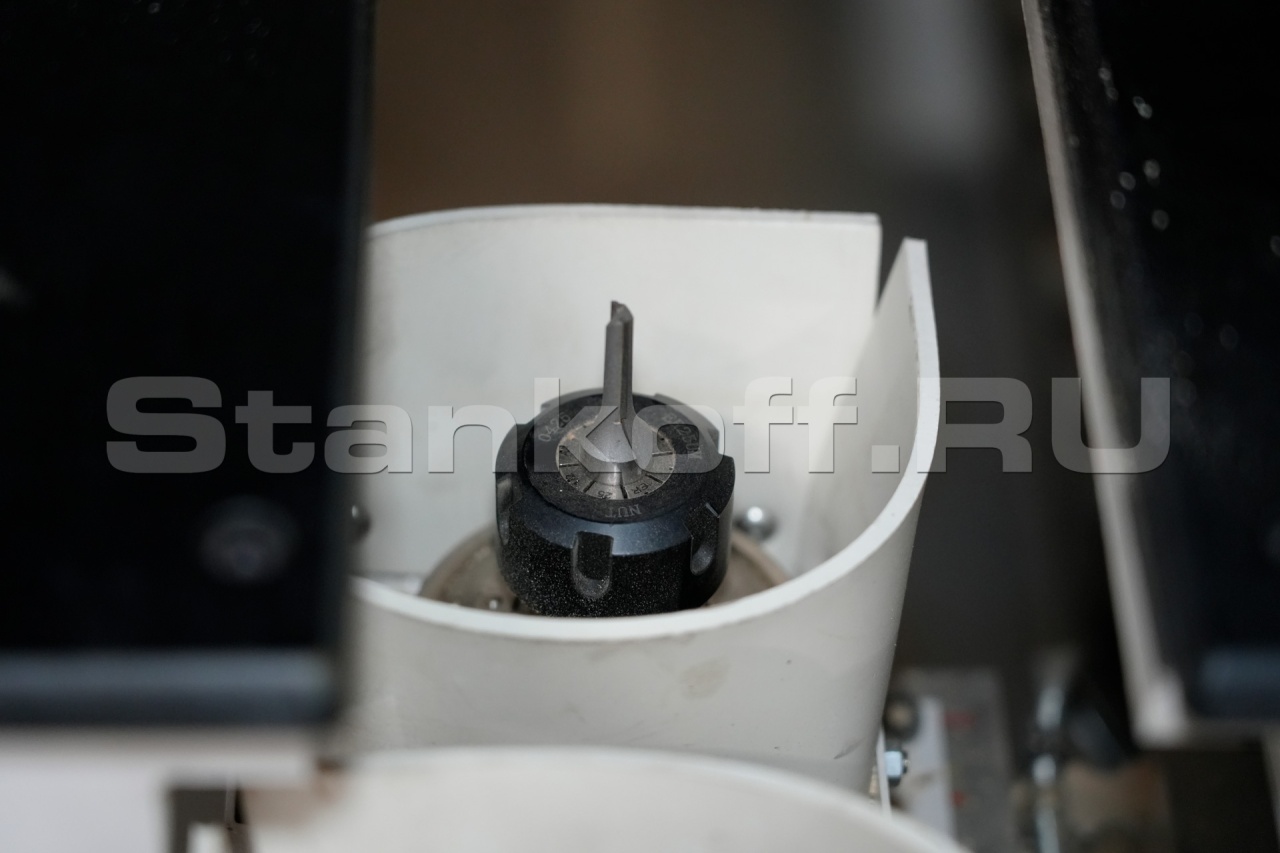

Фрезерный узел
Присадочные шпиндели приводятся в движение электродвигателем: для их установки в рабочее положение используются пневматические цилиндры, затем серводвигатель перемещает их на нужную глубину сверления.
Сверлильная группа имеет дополнительные прижимы, которые обеспечивают стабильность и точность присадки отверстий.
![Стол с воздушной подушкой](https://www.prostanki.com/img/upload/Bwqo8heXnTwq6d_9666482930.jpeg)
Стол с воздушной подушкой
Принимающий стол оснащен воздушной подушкой, что позволяет избежать сколов и царапин при перемещении заготовки.Мин. длина заготовки, мм | 180 |
Макс. длина заготовки, мм | 3050 |
Мин. ширина заготовки, мм | 35 |
Макс. ширина заготовки, мм | 1200 |
Мин. толщина заготовки, мм | 10 |
Макс. толщина заготовки, мм | 45 |
Скорость перемещения по оси X, макс., м/мин. | 130 |
Скорость перемещения по оси Y, макс., м/мин. | 80 |
Скорость перемещения по оси Z, макс., м/мин. | 30 |
Фрезерный узел верхний, мощность шпинделя, кВт | 2,2 |
Фрезерный узел нижний, мощность шпинделя, кВт | 2,2 |
Количество шпинделей для сверления в пласть заготовки сверху, шт. | 12 + пила |
Количество шпинделей для сверления в пласть заготовки снизу, шт. | 9 |
Макс. длина сверла, мм | 70 |
Макс. диаметр сверла, мм | 35 |
Мощность верхнего шпинделя, кВт | 6 |
Частота вращения верхнего фрезерного шпинделя, об/мин. | 18 000 |
Мощность нижнего фрезерного шпинделя, кВт | 3,5 |
Частота вращения нижнего фрезерного шпинделя, об/мин. | 18 000 |
Габариты, мм | 5924 х 3100 х 2600 |
