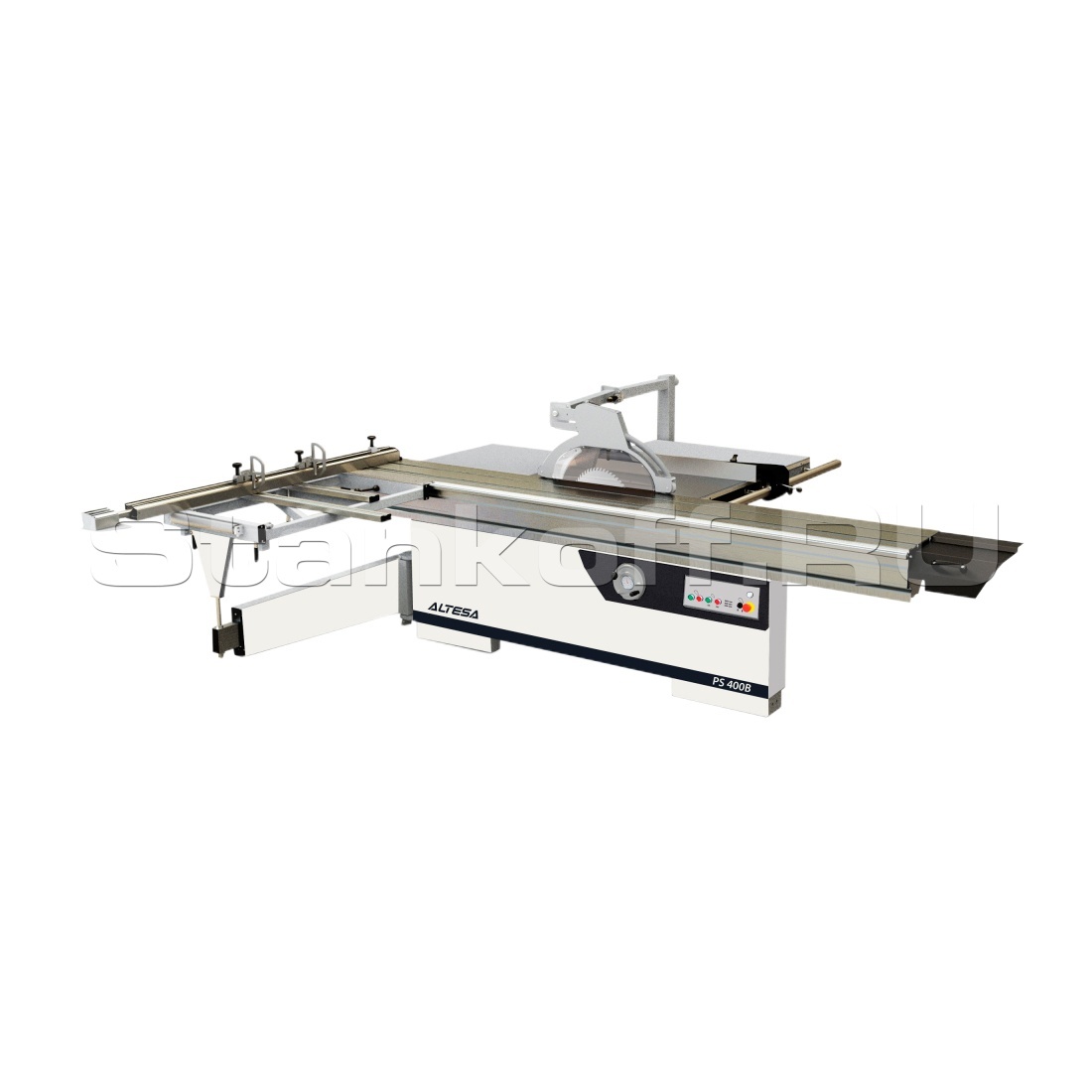

Форматно-раскроечный станок с подвижной кареткой PS 400
Контакты
Али
+7 (995) 888-07-03
Реклама Рекомендуем предложения
Детальное описание
Форматно-раскроечный станок с подвижной кареткой PS 400 предназначен для продольного, поперечного раскроя плитных материалов (дсп, мдф, фанеры, двп и т.п.), в том числе облицованных, а так же массивной древесины или схожих по характеристикам материалов. Оборудование относится к станкам промышленного класса, и способно выполнять самые сложные задачи в больших объемах при высокой загрузке в производствах корпусной мебели, деревообработке, строительстве и других производствах.
Преимущества
- Высочайшая надежность и большой запас прочности;
- Перемещение пильной роликовой каретки происходит по двум высокоточным, закаленным направляющим;
- Плавность и легкость хода каретки;
- Высокая масса станка гарантирует стабильную работу;
- Оптимальное сочетание комплектации и цены.
Конструктивные особенности
Станина
Надежная конструкция выполнена из листового металла большой толщины с поперечными и продольными ребрами жесткости. Станина обеспечивает надежное гашение вибраций и стабильную работу станка при максимальной загрузке.
Подвижная каретка
Каретка на двойных опорных роликах с модернизированным профилем и шириной рабочей поверхности 418 мм. является одним из важнейших преимуществ этой модели. Конструкция каретки выполнена компанией Altendorf (Германия). Данная конструкция обеспечивает абсолютную надежность и долговечность, ровный линейный базовый пропил в сочетании с плавностью и легкостью хода.Каретка имеет профиль с 2-мя Т-пазами, что позволяет без проблем зафиксировать необходимое количество дополнительных приспособлений.
На станке используется цельнолитой корпус пильного узла, замкнутой конструкции, которая применяется на промышленных пильных центрах с чпу. Наклон осуществляется по сферическим закрытым двойным направляющим. Такое решение полностью исключает вибрации, имеет очень высокую жесткость и как следствие обеспечивает отличное качества реза без сколов и ресурс на протяжении всего срока эксплуатации оборудования.
Опорная рама
Прочная стальная опорная рама обеспечивает надёжную поддержку и точное позиционирование заготовок большого веса и размера, таких как листы ДСП, МДФ, брус и другие материалы. Благодаря Y-образной опорной оси и телескопическому поворотному стальному упору конической формы большого сечения, достигается превосходная геометрия и качество распила.Центральная усиливающая балка опорной рамы выполнена из алюминиевого профиля большого сечения закрытого типа, что предотвращает её скручивание даже при высоких нагрузках. При этом опорную раму можно легко перемещать по всей длине подвижной каретки с помощью всего одного стального эксцентрикового фиксатора.
Линейка основных резов
Линейка основных резов представляет собой мощную алюминиевую конструкцию с идеальной геометрий и выдвижной телескопической секцией – что позволяет получать непревзойденную точность позиционирования как деталей небольшого размера, так и цельных листов плитных материалов. Оснащается 2-мя массивными подвижными перекидными упорами из фрезерованного алюминия. Для позиционирования упоров в линейку установлены 2-е стальные размерные шкалы (одна перед-, вторая за- линией перемещения упоров), обе шкалы имеют наклон 30 град к горизонту, для удобства работы оператора. По первой шкале осуществляется сверхточное позиционирование с помощью лупы с нанесенной красной риской, по второй – быстрое позиционирование по линии самого упора.
Линейка угловых резов
Это устройство закрепляется на подвижной каретке. Оно состоит из алюминиевой линейки с алюминиевым перекидным упором, который можно перемещать.Линейные размеры устанавливаются по металлической мерной шкале, расположенной на линейке под углом 30 градусов. Угловые размеры выставляются по металлической сферической шкале, которая находится на поворотном механизме линейки.
С помощью этого устройства можно делать резы под любым углом в горизонтальной плоскости.
Суппорт и линейка параллельных резов
Суппорт линейки параллельных резов представляет собой цельнолитую массивную чугунную конструкцию, которая перемещается по цельной шлифованной закаленной цилиндрической направляющей диаметром 40 мм. Это обеспечиваем идеальную плавность хода, легкость и точность перемещения. Размер выставляется по стальной шкале, установленной в поверхность рабочего стола. Суппорт фиксируется с помощью эксцентрика – это обеспечивает быстрые и четкие фиксации. Для сверхточной установки размера есть механизм микрометровой доводки с помощью маховика. Сама же линейка параллельных резов выполнена и Г-образного массивного алюминиевого профиля усиленной конструкции. Ее перемещение вдоль суппорта обеспечивается с помощью эксцентрика, установленного сверху – таким образом оператору нет необходимо тянуться или обходить станок, что значительно сокращает время настройки станка даже при работе в одиночку.Дополнительные опции
Устройство угловых резов (включено в комплектации PS 400 E1 / E2).
- Версия PS 400E1 – моторизованные приводы вертикального перемещения пильного узла, остальные настройки осуществляются вручную, с помощью маховиков;
- Версия PS 400E2 – моторизованные приводы вертикального перемещения пильного и моторизованные приводы угла наклона пильного узла
Полная параллелограммная защита пилы «CE» представляет собой аспирационный кожух, который устанавливается на специальной поворотной штанге, имеет отдельный аспирационный патрубок увеличенного диаметра (80 мм), имеет возможность исключения из рабочей зоны, а также оснащается роликами на входе/выходе. Он полностью закрывает рабочую зону, тем самым обеспечивая высочайшую безопасность оператора и эффективное удаление стружки из зоны резания, в соответствии с европейскими нормами безопасности «CE».
| Тип каретки | Роликовая |
| Длина каретки, мм | 3200 |
| Ширина каретки, мм | 418 |
| Максимальная глубина пропила, мм | 125 |
| Максимальная глубина пропила при наклоне 45°, мм | 85 |
| Максимальная ширина заготовки, мм | 1250 |
| Длина рабочего стола, мм | 690 |
| Ширина рабочего стола, мм | 720 |
| Диаметр основной пилы, мм | 400 |
| Посадочный диаметр основной пилы, мм | 30 |
| Диаметр подрезной пилы, мм | 120 |
| Посадочный диаметр подрезной пилы, мм | 20 |
| Скорость вращения основной пилы, об/мин | 3000; 4000; 5000 |
| Диаметр патрубков аспирации, мм | 60; 100 |
| Мощность электродвигателя основной пилы, кВт | 5,5 |
| Мощность электродвигателя подрезной пилы, кВт | 0,55 |
| Общая установленная мощность, кВт | 5,6 |
| Напряжение, В | 400 |
| Длина станка, мм | 3300 |
| Ширина станка, мм | 3350 |
| Высота станка, мм | 1510 |
| Вес нетто, кг | 780 |
