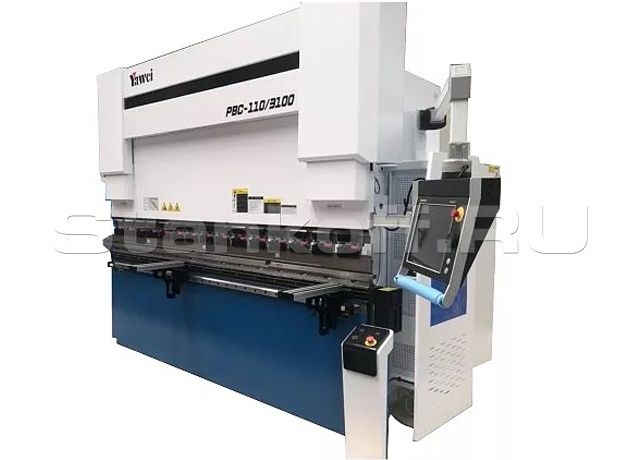

Гидравлический листогибочный пресс PBC-160/3100-D 4 axis
+7 (995) 888-07-13
Детальное описание
Преимущества
- Системы ЧПУ Delem DA-58T (Нидерланды);
- Скорость холостых перемещений гибочной траверсы до 200 мм/с;
- Рабочая скорость достигает 20 мм/с;
- Электро система компенсации прогиба.
Область применения
Гидравлические листогибочные прессы применяются для изготовления различных деталей практически во всех отраслях машиностроения.
В автомобильной промышленности с помощью листогиба изготавливают различные детали кузова любых форм и размеров.
Листогиб применяется для производства различных корпусов и кожухов для многих видов оборудования.
Даже корпус привычного нам системного блока компьютера - это результат работы гибочного пресса, не говоря уже о множестве незаметных на первый взгляд вещей, таких как стальные ванны (чугунные изготовляются в процессе литья), различная металлическая кухонная (и не только) посуда, корпуса многих видов светильников и многое многое другое.
Изготваливаемые изделия
Корпус системного блока
Корпус микроволновой печи
Хлебница
Бункер для льда
Морозильный стол
Холодильный стол
Кабина КамАз
Кузов автомобиля
Корпус локомотива
Детали для ИЛ 76
Крыло самолёта
Корпус самолета
Детали для БелАз
Детали для кобайнов
Элементы Caterpillar
Схема обработки
Гибка металла
Конструктивные особенности
Станина
Изготовлена из высококачественной стали, снятие напряжений происходит в электропечи, что обеспечивает высокую жесткость и долговечность.
Системы ЧПУ Delem DA-58T (Нидерланды)
• 2D графическая визуализация процесса гибки• 15" цветной TFT дисплей высокого разрешения
• Вычисление последовательности гибки
• Поддержка до 4 осей + автоматическая компенсация прогиба;
• Порт USB
• Delem T-profile
Система компенсации прогиба
Моторизированная система компенсации прогиба стола (бомбирование)
2 оси заднего упора
Задний упор с управляемыми ЧПУ перемещением по осям X, R.Точность перемещения упоров, обеспечивает шариковинтовая пара, линейные направляющие, серводвигатель переменного тока.

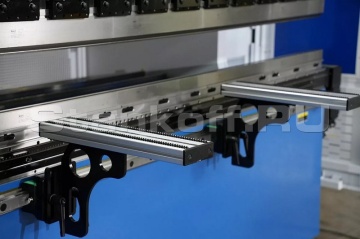

Передние опоры
Перемещаются по линейной направляющей и имеют линейки и упоры для контроля длины гиба при работе без заднего упора.Стандартный инструмент
Стандартная комплектация
- Управляемые 4 оси Y1, Y2, X, R
- Системы ЧПУ Delem DA-58T (Нидерланды);
- Гидравлическая система: Hoerbiger (Германия)
- Электронно - оптические линейки положения ползуна Givi Misure (Германия)
- Задний упор имеет автоматическое перемещение по осям X (500 мм, скорость 400 мм/сек) и R (200 мм скорость 60 мм/сек)
- Две передние поддерживающие опоры
- Многоручейковая матрица с пуансоном
- Автоматическая, управляемая ЧПУ, электрическая система компенсации прогиба
- Зажимы для быстрой смены пуансонов с системой крепления
Дополнительные опции
- Различные конфигурации заднего упора (Опция);
- Синхронизированные, управляемые ЧПУ передние поддерживающие опоры (Опция);
- Лазерная система защиты рук оператора (Опция);
| Номинальное усилие, kH | 1600 |
| Рабочая длина, мм | 3100 |
| Расстояние между стойками, мм | 2600 |
| Ход траверсы, мм | 215 |
| Точность позиционирования заднего упора, мм | ±0,1 |
| Макс раскрытие, мм | 535 |
| Глубина зева, мм | 410 |
| Ход заднего упора, мм | 500 |
| Габариты (ДхШхВ), мм | 3630х1600х2835 |
| Скорость перемещения траверсы, мм/с | 180/15/180 |
| Объем масла, л | 300 |
| Мощность двигателя, кВт | 18 |
| Вес, кг | 10000 |
