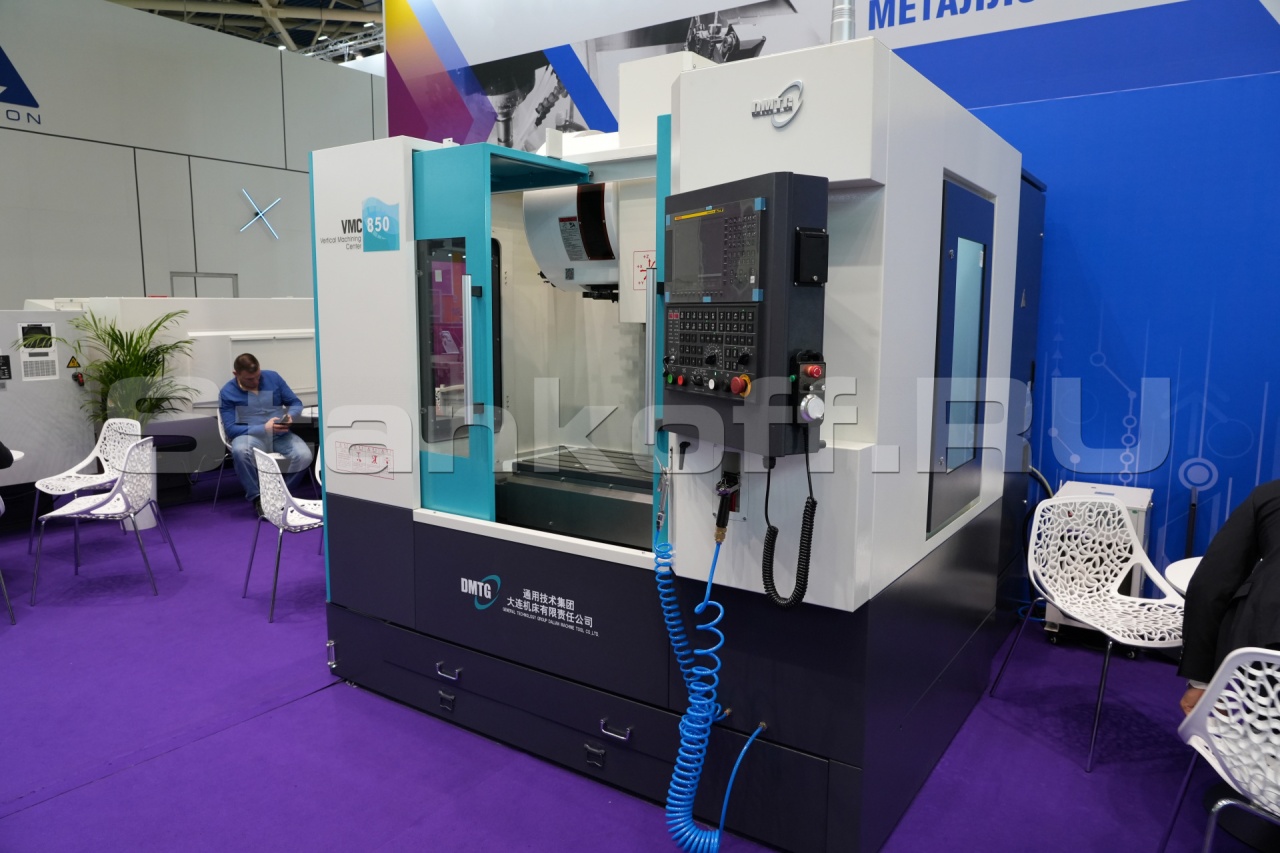

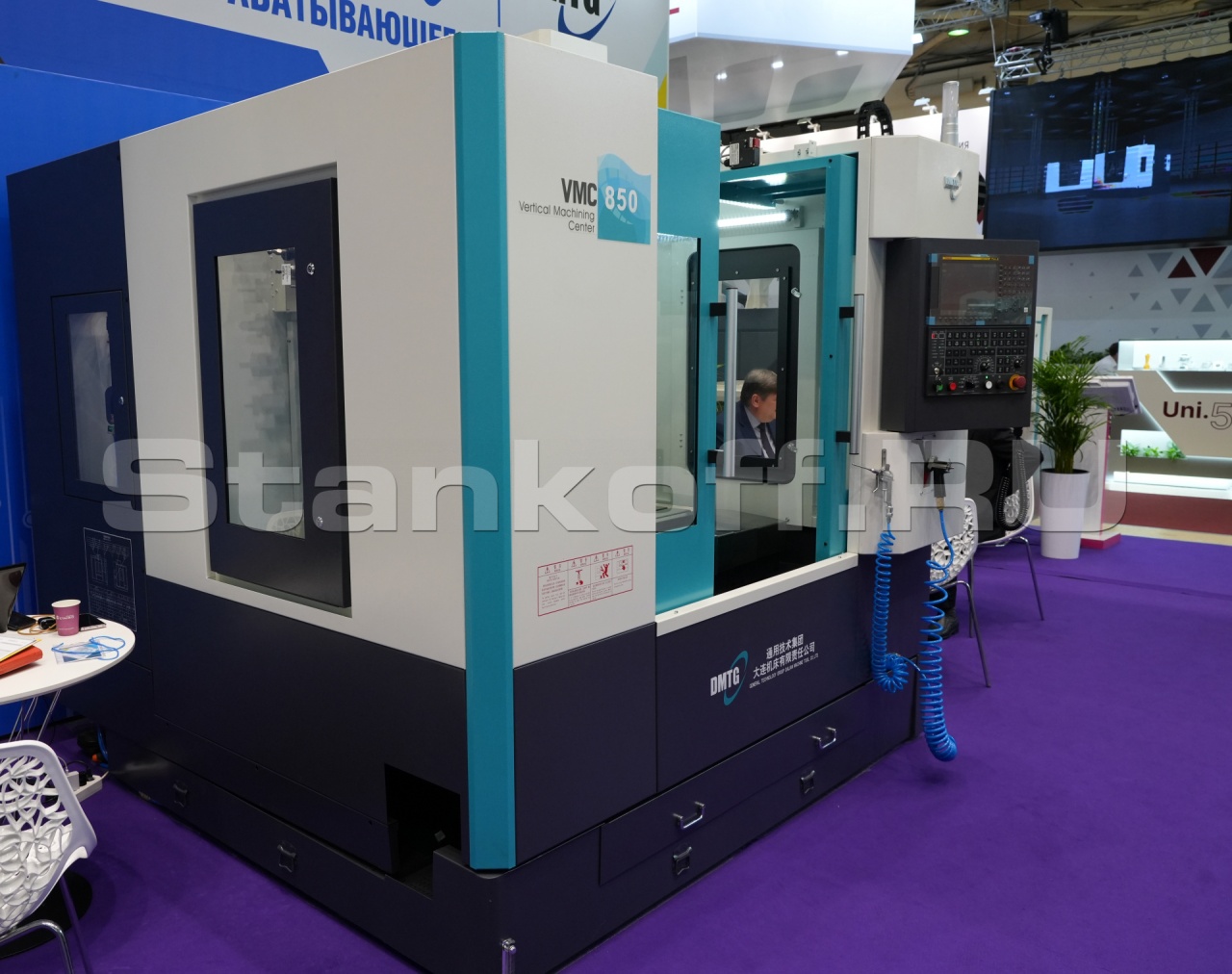

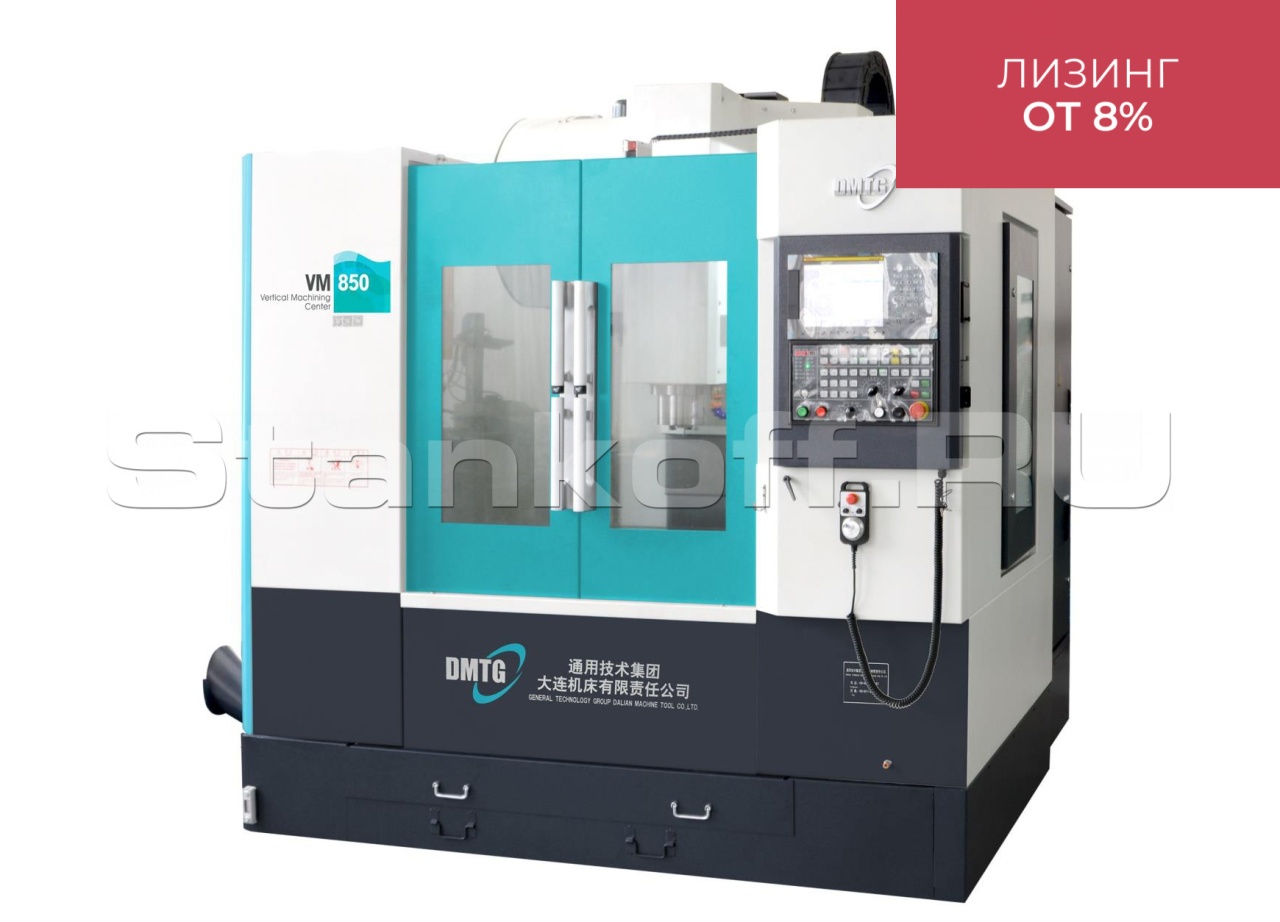

Вертикальный фрезерный обрабатывающий центр VMC850F
Детальное описание
Вертикальный фрезерный обрабатывающий центр VMC850 - это станок с ЧПУ широкого круга применения для выполнения фрезерных операций, таких как фрезерование плоских поверхностей, отверстий, пазов, уступов, фасонных, сферических и других поверхностей, для сверления, развертывания, зенкерования отверстий, нарезания резьб и других видов обработки деталей сложной формы.
Это идеальное оборудование для обработки заготовок из цветных металлов и сплавов, а также из стали и чугуна, в автомобильной, аэрокосмической, приборостроительной промышленности, энергетическом машиностроении, а также для изготовления высококачественных штампов и пресс-форм.
Конструктивные особенности
![Цельнолитая станина](https://www.prostanki.com/img/upload/HBsTOZa5OQwlA7_498520240.jpeg)
Цельнолитая станина
Станок выполнен по классической схеме: вертикальное перемещение шпинделя (ось Z) и продольное и поперечное перемещение рабочего стола (оси X и Y). Узлы станка изготовлены из высокопрочного чугуна с термической обработкой и искусственным старением, их конструкция рассчитана с применением методов конечных элементов и динамического анализа. Мощная чугунная колонна шпиндельной бабки обеспечивает высокую скорость и максимальную точность перемещений по оси Z, а высокая жесткость и вибростойкость станка позволяют работать с большим съемом стружки и использовать прогрессивные режимы резания.![Шпиндель](https://www.prostanki.com/img/upload/ihpQAB46vUXeJu_5231168240.jpeg)
Шпиндель
Высокоскоростной мощный шпиндель BT40 с максимальной скоростью вращения 12000 об/мин, изготовлен по лицензии компании IBAG (Швейцария) и установлен на прецизионные подшипники NSK (Япония). Подключение к приводу происходит с помощью прямой муфты, что гарантирует минимальную потерю мощности и низкий уровень шума. Шпиндель станка прошел динамическую балансировку на специальном испытательном стенде, отсутствие вибраций и резонанса гарантирует стабильно высокую точность обработанных деталей.![Сменщик инструмента](https://www.prostanki.com/img/upload/DstTFfcQkIMjag_1135036617.jpeg)
Сменщик инструмента
Станок оснащается высокоскоростным сменщиком инструмента с рукой-манипулятором на 24 позиции, который крепится на колонну. Смена инструмента происходит синхронно - рука-манипулятор меняет текущий инструмент в шпинделе и инструмент в магазине местами, за счет чего сокращается вспомогательное время обработки детали.![ШВП с преднатягом класса точности С3](https://www.prostanki.com/img/upload/ZlXqGsVGKNHPFL_8828297169.jpeg)
ШВП с преднатягом класса точности С3
Высокоточные шарико-винтовые передачи с предварительным натягом производства PMI (Тайвань) установлены на опоры с прецизионными подшипниками NSK (Япония) и подключены к серводвигателям с помощью высококачественной безлюфтовой муфты. Плавность и точность хода ШВП в сочетании с высокой жесткостью обеспечивают максимальное качество обработки.![Линейные направляющие качения](https://www.prostanki.com/img/upload/NFGqdCJ2SXArg1_986471335.jpeg)
Линейные направляющие качения
На станок устанавливаются точные линейные направляющие качения PMI (Тайвань) по всем осям. Они отличаются высокой грузоподъемностью, низким коэффициентом трения и малой дискретностью перемещений, что обеспечивает высокую точность позиционирования на любых скоростях обработки.![Система ЧПУ Fanuc 0i-MF Plus (Япония)](https://www.prostanki.com/img/upload/ZDJZ42UerNsFG3_9052260881.jpeg)

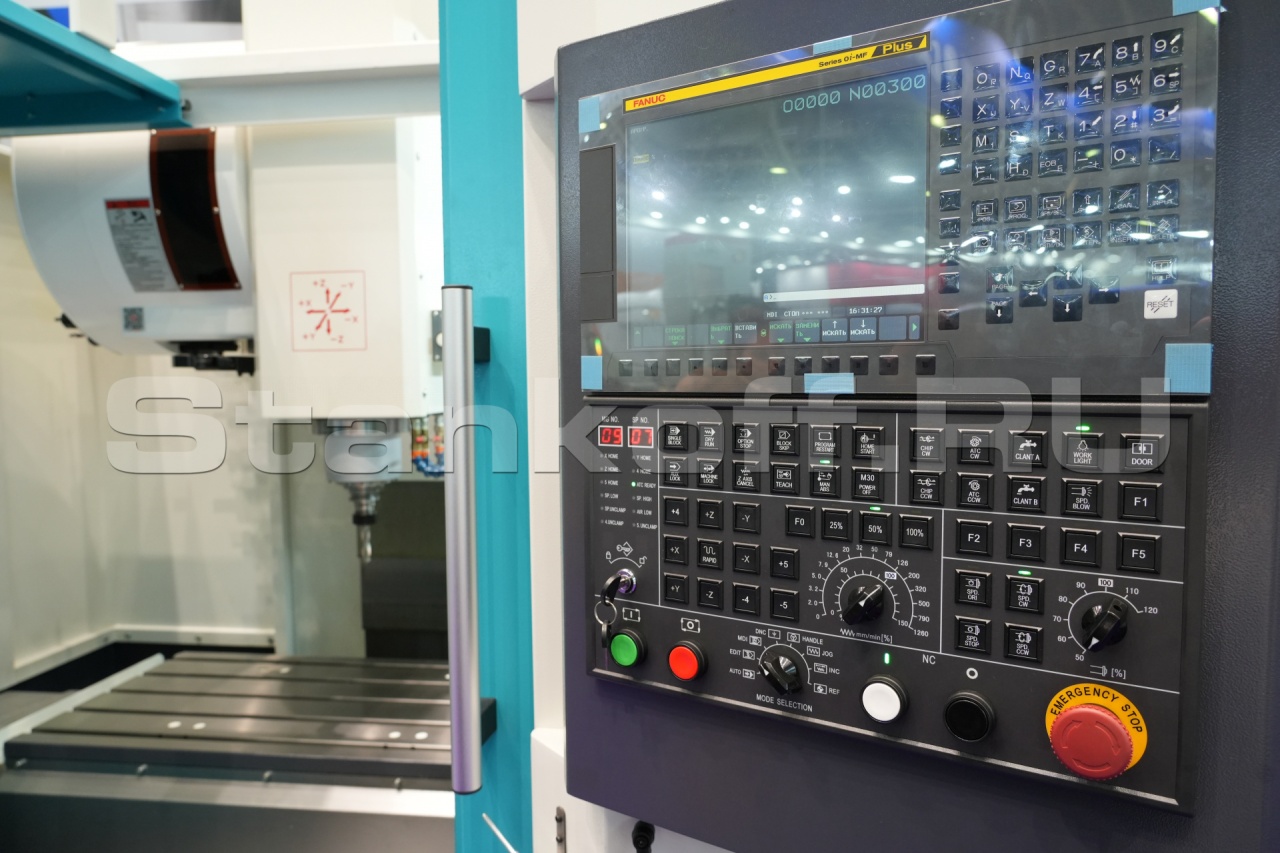

Система ЧПУ Fanuc 0i-MF Plus (Япония)
Одна из самых мощных и стабильных систем цифрового управления, с мощными PLC и центральным процессором, превосходным качеством и динамической точностью управления, высоким разрешением и высокой частотой дискретизации. Наиболее распространенная система ЧПУ в России. Исключительная надежность с наработкой на отказ до 50 лет. Интерфейс полностью на русском языке. 10,4-дюймовый LCD-дисплей, 2 Мб памяти. Интерфейсы подключения USB и Ethernet (RJ-45). Базовый комплект включает пакет высокоскоростной и высокоточной обработки AICC-1 для оптимизации ускорения и торможения приводов и контроля прохождения траектории. Функция жесткого нарезания резьбы.![Переносной пульт управления с маховичком](https://www.prostanki.com/img/upload/QbnFx1wPFdL6cE_1361784535.jpeg)
Переносной пульт управления с маховичком
Дает возможность ручного управления станком, без использования кнопочного пульта системы ЧПУ. Меньше вероятность столкновений при наладке. Оснащен кнопкой аварийного останова.![Сервоприводы шпинделя и осей Fanuc (Япония)](https://www.prostanki.com/img/upload/Xh9v784HzNPTlN_9002075108.jpeg)
Сервоприводы шпинделя и осей Fanuc (Япония)
Высокомоментные и мощные сервоприводы Fanuc характеризуются отличным соотношением производительности и точности, качественной сборкой и высокой надежностью.Имеют следующие преимущества:
• Максимально эффективная обратная связь с системой ЧПУ;
• Привод шпинделя Fanuc βiI 8/12000-B мощностью 7,5/11 кВт;
• Привод оси Z Fanuc βiSc 22/3000B-B мощностью 3 кВт;
• Приводы осей X, Y Fanuc βiSc 12/3000-B мощностью 1,8 кВт.
![Подшипники шпинделя и осей NSK (Япония)](https://www.prostanki.com/img/upload/Q7R0cbkplVa5zL_9362576002.jpeg)
Подшипники шпинделя и осей NSK (Япония)
Шпиндель устанавливается на комплект из прецизионных шариковых подшипников NSK, что обеспечивает равномерное вращение с максимальной точностью во всем диапазоне оборотов. Шариковые винты устанавливаются на двойные опоры с прецизионными подшипниками NSK серии TAC, которые обеспечивают плавный ход, высокую точность перемещений, жесткость и грузоподъемность осей станка![Пневматическая система](https://www.prostanki.com/img/upload/77YA2aYTiieNKu_4923768036.jpeg)
Пневматическая система
Станок оборудован компонентами пневматики Airtac (Китай). Пневматический зажим инструмента гарантирует его надежное закрепление в шпинделе. Обдув шпинделя при смене инструмента исключает попадание стружки, СОЖ или пыли в конус шпинделя. Пневматический привод опускания/подъема гнезд инструментального магазина.![Пневматический обдувочный пистолет](https://www.prostanki.com/img/upload/omNOSjSq2dUqSH_1986285383.jpeg)

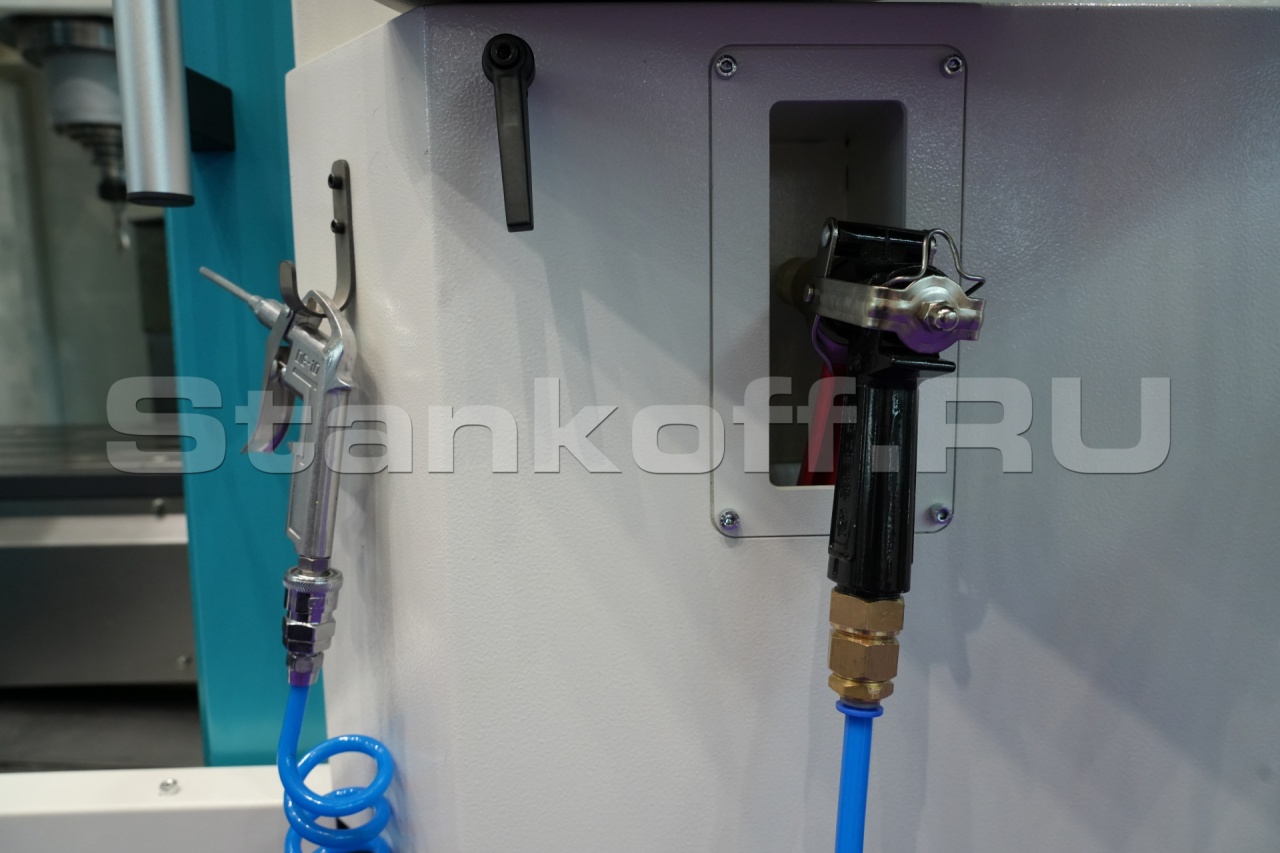

Пневматический обдувочный пистолет
Используется для обдува воздухом обработанных деталей, оснастки и инструмента. Удобная эргономичная рукоятка. Эффективно и безопасно удаляет стружку, остатки СОЖ и прочие загрязнения. Предусмотрен специальный крючок для хранения пистолета.![Система подачи СОЖ](https://www.prostanki.com/img/upload/dy3HVWg8iqKdUS_8809426051.jpeg)

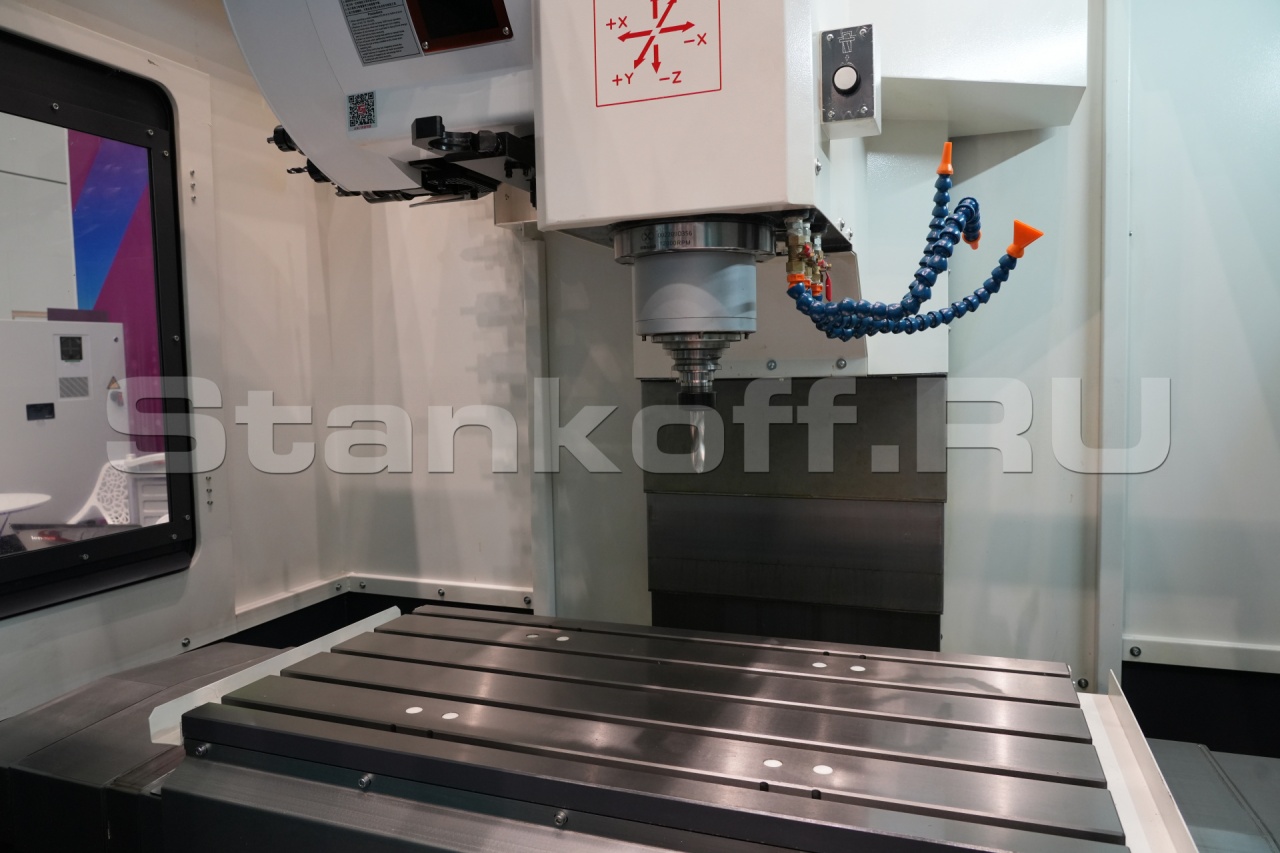

Система подачи СОЖ
Применяется для подачи смазочно-охлаждающей жидкости непосредственно в зону резания. Высокоэффективный насос подачи СОЖ марки Walrus (Китай). Удобные патрубки с подвижными сегментами дают возможность подачи СОЖ в любую точку. Позволяет максимально эффективно использовать потенциал современного режущего инструмента. Большеразмерный откатной бак СОЖ емкостью 160 литров с фильтрами для стружки и масла.![Автоматическая система смазки](https://www.prostanki.com/img/upload/FpRqVyln5yUP49_860046406.jpeg)

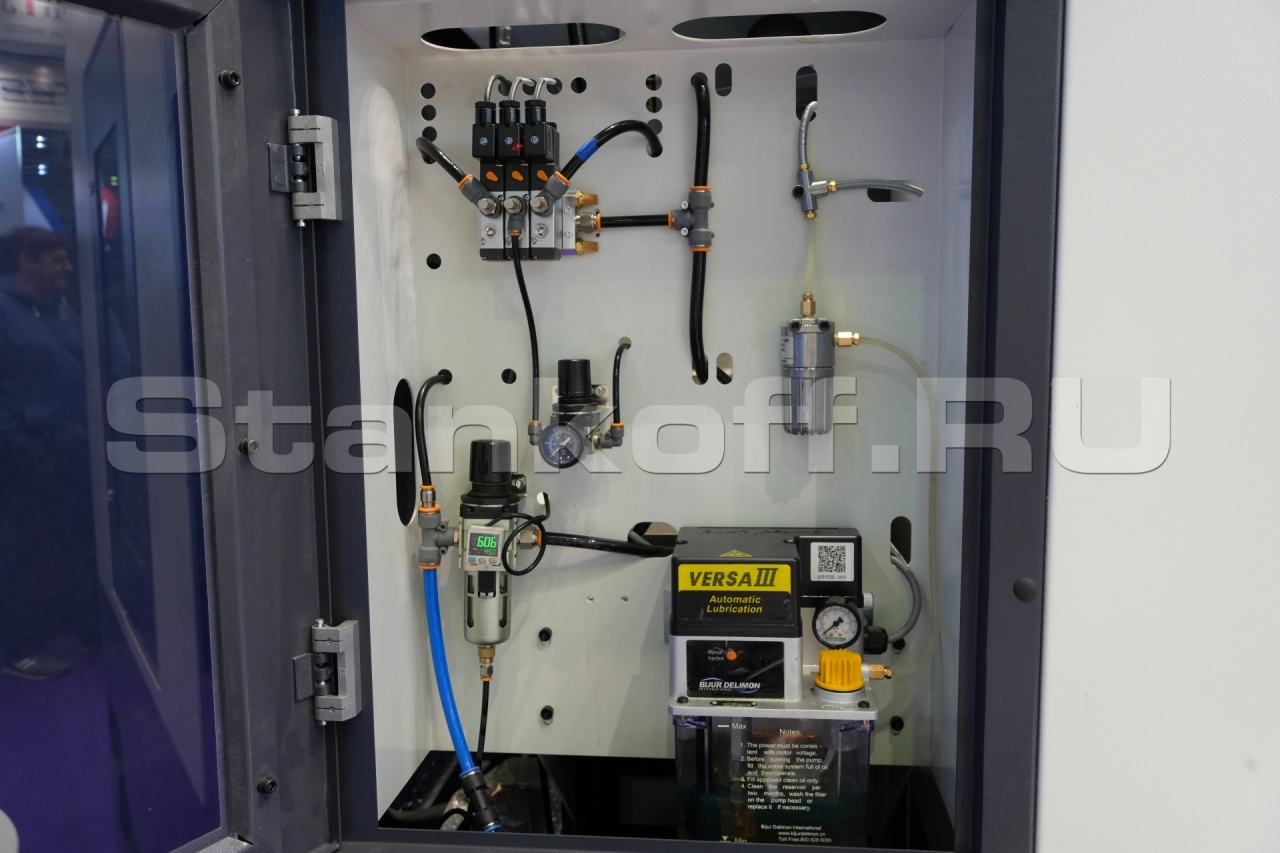

Автоматическая система смазки
На станок устанавливается импульсная система смазки модели Versa III компании Bijur Delimon International - одного из крупнейших в мире производителей смазочных систем. Контролируется системой ЧПУ. Возможность настраивать интервал и длительность работы. Кнопка ручного включения насоса смазки на корпусе. Оснащена манометром для контроля уровня давления масла. Трубки подачи смазки подведены ко всем направляющим и опорам ШВП для равномерного смазывания движущихся частей станка во время работы.![Шнековый транспортер для удаления стружки](https://www.prostanki.com/img/upload/CGIWL3XaqulDPt_587501056.jpeg)
Шнековый транспортер для удаления стружки
Установлен в передней части станка вдоль длинной стороны рабочего стола. Наиболее эффективен при сборе стальной сливной стружки, имеющей большой объем при малой плотности. Привод от трехфазного асинхронного двигателя. Управляется системой ЧПУ с помощью кнопок или М-команд. Эффективный сбор стружки по раструбу в тележку.![Телескопическая защита направляющих](https://www.prostanki.com/img/upload/R4aNPMGCdj2UDk_7519808507.jpeg)
Телескопическая защита направляющих
Собственное производство завода-изготовителя по лицензии компании Hennig (Германия). Изготовлены из толстой и прочной высоколегированной стали. Полностью исключают попадание стружки, СОЖ и пыли на направляющие и шариковые винты осей X, Y и Z.![Масляный охладитель шпинделя](https://www.prostanki.com/img/upload/fqa1VKinblx20Y_5266523164.jpeg)
Масляный охладитель шпинделя
Масляная система охлаждения шпинделя с замкнутым контуром. Динамический контроль температуры позволяет станку работать продолжительное время на максимальных оборотах, предотвращает перегрев и температурную деформацию шпинделя, гарантируя точность обработки и длительный срок службы. Особенно необходим при обработке алюминия и легких сплавов, при обработке инструментом малых диаметров и других операциях, где длительное время требуются высокие обороты и нужно обеспечить максимальный отвод тепла от подшипников шпинделя.![Электрические компоненты](https://www.prostanki.com/img/upload/yCi4rTqudbu8u9_8499763655.jpeg)
Электрические компоненты
В качестве сервоусилителя и модуля ввода/вывода используются оригинальные компоненты Fanuc (Япония). На станке используются качественные и надежные электрические реле, переключатели, пускатели производства OMRON (Япония), Delixi Electric (Китай) и других компаний. Проводка станка и его силовая цепь защищены от перегрузки по току и короткого замыкания для обеспечения безопасности оборудования и персонала. Полностью закрытый пылезащищенный электрошкаф. Конструкция электрической системы полностью соответствует современным международным стандартам.![Теплообменник электрошкафа](https://www.prostanki.com/img/upload/ZgICYoUwANNjRD_7928256503.jpeg)
Теплообменник электрошкафа
Эффективное охлаждение электрических компонентов станка при долговременной работе. Повышает ресурс электрических компонентов за счет их работы в охлажденном воздухе Позволяет работать на станке при превышении температурных норм эксплуатации. Фильтрация поступающего воздуха.![Трехцветная сигнальная лампа](https://www.prostanki.com/img/upload/LutOT11iFVtRzv_3137293556.jpeg)
Трехцветная сигнальная лампа
Цветовая индикация текущего состояния станка. Удаленно сообщает оператору о состоянии режима работы .Современный дизайн.![Освещение рабочей зоны](https://www.prostanki.com/img/upload/q7m60uIDLg0xhE_2351341896.jpeg)
Освещение рабочей зоны
Современное светодиодное освещение. Пылевлагозащищенный специальный станочный светильник. Находится сбоку от колонны. Полное освещение рабочей зоны станка.![Полная кабинетная защита](https://www.prostanki.com/img/upload/QMhDcqLAi0Hb5W_7157311786.jpeg)
Полная кабинетная защита
Полностью закрытая рабочая зона с защитными устройствами. Большеразмерные раздвижные двери с бронированным стеклом, перемещающиеся по линейным направляющим. Смотровые окна по бокам рабочей зоны. Максимальная защита персонала. Защита от попадания внутрь станка пыли, влаги и посторонних предметов.![Замок дверей рабочей зоны](https://www.prostanki.com/img/upload/5YSDPWDUtyc6ae_7125615906.jpeg)
Замок дверей рабочей зоны
Работает по принципу концевого выключателя. Автоматическая блокировка дверей во время обработки. Снижает риски травм среди персонала. Соответствует нормам техники безопасности предприятий.![Комплект обслуживающего инструмента](https://www.prostanki.com/img/upload/4sI8t6PV5KnVGf_6587025015.jpeg)
Комплект обслуживающего инструмента
Содержит необходимый инструмент для наладки и технического обслуживания станка. Прочный пластиковый ящик для инструмента.![Комплект технической документации](https://www.prostanki.com/img/upload/Ut8FLjcFaANMxi_8397751474.jpeg)
Комплект технической документации
Оригинальные руководства по эксплуатации станка. Паспорт точности и упаковочный лист. Оригинальные руководства по работе с системой ЧПУ. Руководство по эксплуатации станка на русском языке. USB флеш-карта с электронными руководствами к системе ЧПУ на русском языке.Стандартная комплектация
- Система ЧПУ Fanuc 0i-MF Plus;
- Магазин инструментов манипуляторного типа на 24 инструмента;
- Шнековый транспортер для удаления стружки;
- Тележка для сбора стружки;
- Пистолет для обдува воздухом рабочей зоны;
- Масляный охладитель шпинделя;
- Освещение рабочей зоны;
- Теплообменник электрошкафа;
- Руководство по эксплуатации на русском языке.
Электрические характеристики | |
Общая потребляемая мощность, кВт | 20 |
Напряжение сети, В | 380 |
Частота напряжения, Гц | ~50 |
Мощность двигателя шпинделя (продолжительно / 30 мин), кВт | 7,5 / 11 |
Система ЧПУ | Fanuc 0i-MF Plus |
Станочные данные | |
Размер стола (Д х Ш), мм | 1000 х 500 |
Размер Т-пазов, количество / ширина / между, мм | 5 / 18 / 100 |
Вылет оси шпинделя, мм | 607 |
Расстояние от торца шпинделя до поверхности стола, мм | 145 - 705 |
Максимальный вес обрабатываемой заготовки, кг | 500 |
Шпиндель | |
Максимальное число оборотов шпинделя, об/мин | 12000 |
Конец шпинделя | ВТ40 |
Крутящий момент шпинделя (продолжительно / 30 мин), Нм | 35,8 / 70 |
Перемещения и подачи | |
Перемещение по оси Х / Y / Z, мм | 860 / 510 / 560 |
Скорость рабочей подачи по всем осям, мм/мин | 10 000 |
Скорость быстрого хода по осям Х, Y, мм/мин | 36 000 |
Скорость быстрого хода по оси Z, мм/мин | 30 000 |
Диаметр / шаг ШВП по всем осям, мм | 32 / 12 |
Точность | |
Повторяемость, мм | ± 0,0025 |
Позиционирование, мм | ± 0,004 |
Сменщик инструмента | |
Количество инструмента | 24 |
Максимальный диаметр / длина инструмента, мм | 78 (125) / 300 |
Максимальная масса инструмента, кг | 8 |
Время смены инструмента, с | 2,5 |
Общие параметры | |
Емкость бака СОЖ, литров | 160 |
Габаритные размеры (Д х Ш х В), мм | 2500 х 2530 х 2680 |
Масса станка, кг | 5600 |
