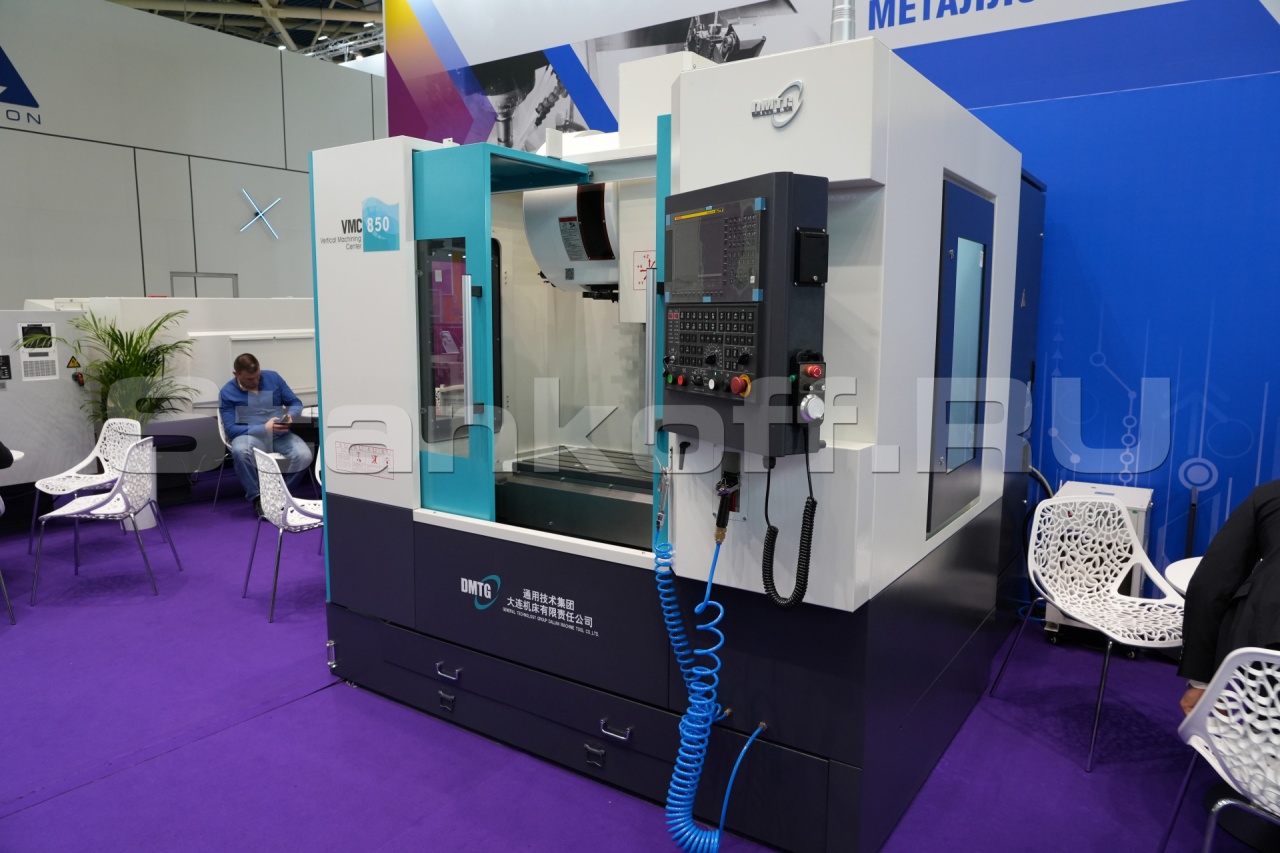

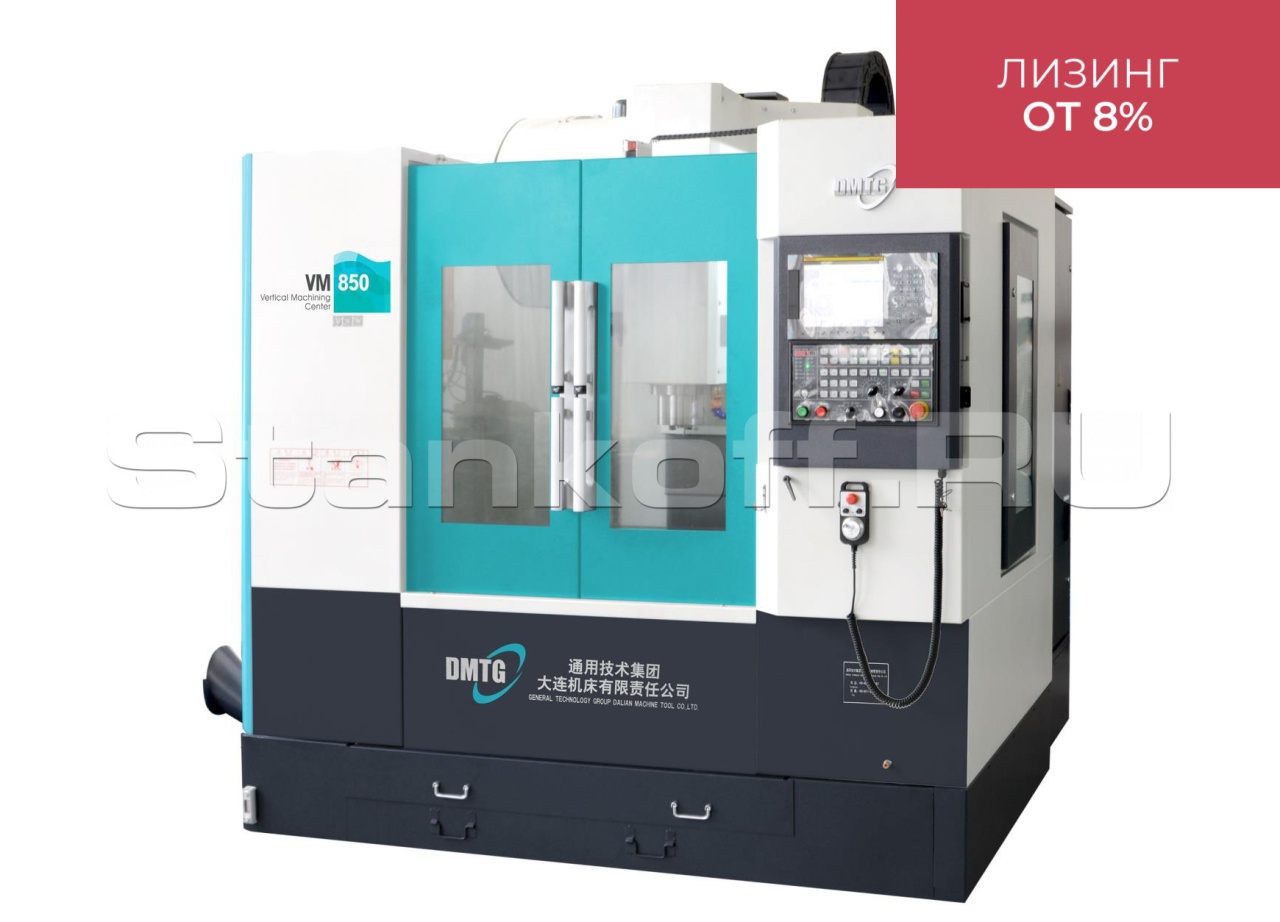

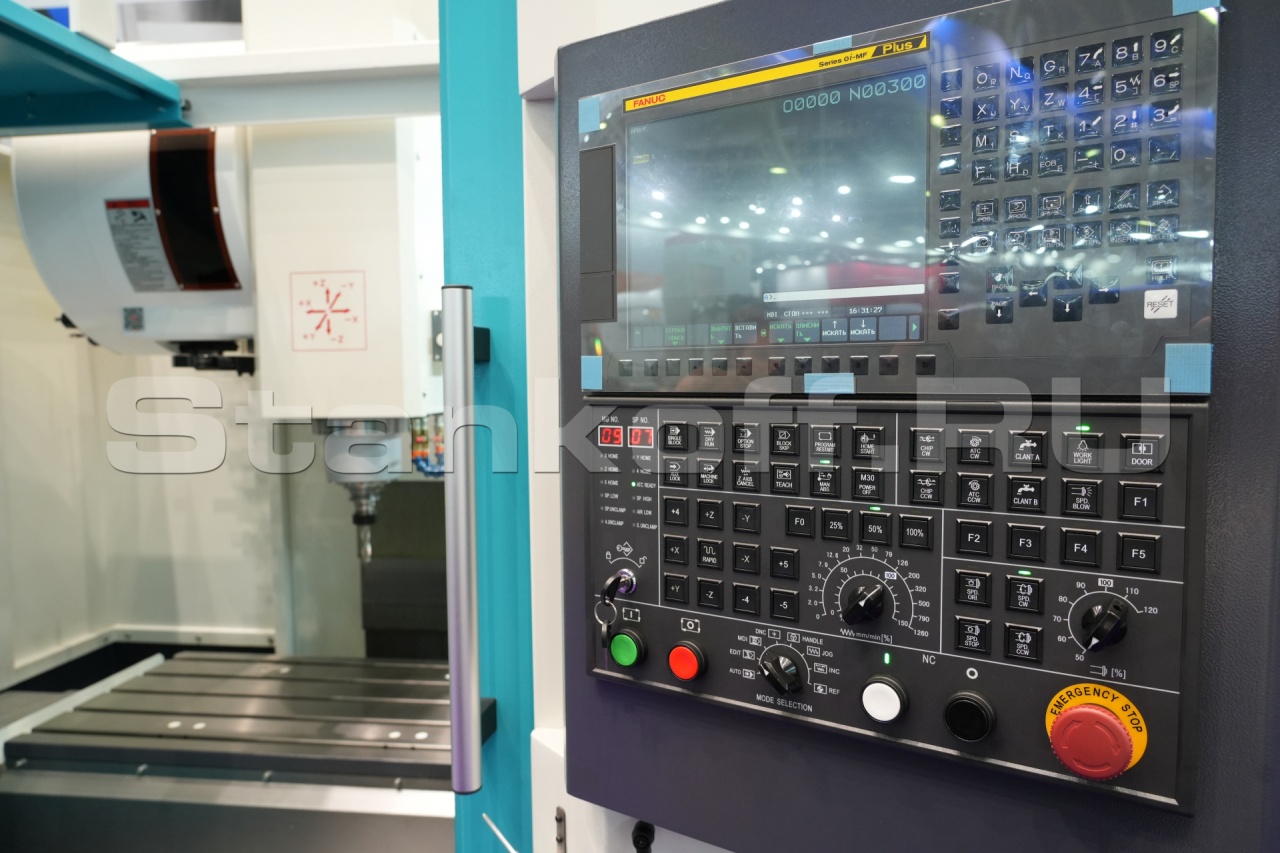

Вертикальный фрезерный обрабатывающий центр VMC1300S
Детальное описание
Вертикальный фрезерный обрабатывающий центр VMC1300S - это станок с ЧПУ широкого круга применения для выполнения фрезерных операций, таких как фрезерование плоских поверхностей, отверстий, пазов, уступов, фасонных, сферических и других поверхностей, для сверления, развертывания, зенкерования отверстий, нарезания резьб и других видов обработки деталей сложной формы.
Это идеальное оборудование для обработки заготовок из цветных металлов и сплавов, а также из стали и чугуна, в автомобильной, аэрокосмической, приборостроительной промышленности, энергетическом машиностроении, а также для изготовления высококачественных штампов и пресс-форм.
Конструктивные особенности
![Цельнолитая станина](https://www.prostanki.com/img/upload/7Dls6zv6Yg1ezX_8561478613.jpeg)
Цельнолитая станина
Станок выполнен по классической схеме: вертикальное перемещение шпинделя (ось Z) и продольное и поперечное перемещение рабочего стола (оси X и Y). Узлы станка изготовлены из высокопрочного чугуна с термической обработкой и искусственным старением, их конструкция рассчитана с применением методов конечных элементов и динамического анализа. Мощная чугунная колонна шпиндельной бабки обеспечивает высокую скорость и максимальную точность перемещений по оси Z, а высокая жесткость и вибростойкость станка позволяют работать с большим съемом стружки и использовать прогрессивные режимы резания.![Шпиндель](https://www.prostanki.com/img/upload/LN4ObxVjldLRXG_3085157386.jpeg)
Шпиндель

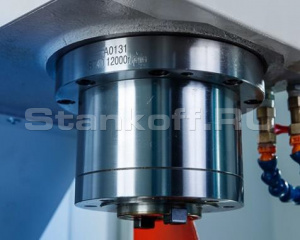

Высокоскоростной мощный шпиндель BT40 с максимальной скоростью вращения 12000 об/мин, изготовлен по лицензии компании IBAG (Швейцария) и установлен на прецизионные подшипники NSK (Япония). Подключение к приводу происходит с помощью прямой муфты, что гарантирует минимальную потерю мощности и низкий уровень шума. Шпиндель станка прошел динамическую балансировку на специальном испытательном стенде, отсутствие вибраций и резонанса гарантирует стабильно высокую точность обработанных деталей.![Сменщик инструмента](https://www.prostanki.com/img/upload/gbbyTd3WOLt6Fk_3797627031.jpeg)
Сменщик инструмента
Станок оснащается высокоскоростным сменщиком инструмента с рукой-манипулятором на 24 позиции, который крепится на колонну. Смена инструмента происходит синхронно - рука-манипулятор меняет текущий инструмент в шпинделе и инструмент в магазине местами, за счет чего сокращается вспомогательное время обработки детали.![ШВП с преднатягом класса точности С3](https://www.prostanki.com/img/upload/NE1PkZ3sNoxBvp_8648312039.jpeg)
ШВП с преднатягом класса точности С3
Высокоточные шарико-винтовые передачи с предварительным натягом производства PMI (Тайвань) установлены на опоры с прецизионными подшипниками NSK (Япония) и подключены к серводвигателям с помощью высококачественной безлюфтовой муфты. Плавность и точность хода ШВП в сочетании с высокой жесткостью обеспечивают максимальное качество обработки.![Линейные направляющие качения](https://www.prostanki.com/img/upload/TW5MRWoCLWtvvj_6976057404.jpeg)
Линейные направляющие качения
На станок устанавливаются точные линейные направляющие качения PMI (Тайвань) по всем осям. Они отличаются высокой грузоподъемностью, низким коэффициентом трения и малой дискретностью перемещений, что обеспечивает высокую точность позиционирования на любых скоростях обработки.![Система ЧПУ Siemens Sinumeric 828D (Германия)](https://www.prostanki.com/img/upload/b8F2i9J9pk9D0X_1490085129.png)
Система ЧПУ Siemens Sinumeric 828D (Германия)
- Одна из самых мощных и стабильных систем цифровогоуправления, с надежным аппаратным обеспечением,
продвинутым современным функционалом и интеллектуальными
алгоритмами управления, обеспечивающими стабильно высокое
качество обработки
- Максимальная динамика и точность обработки благодаря
высокой частоте дискретизации и большой вычислительной
мощности
- Удобный, понятный и легкий в освоении интерфейс,
полностью на русском языке
- 10,4-дюймовый дисплей, полноценная QWERTY-клавиатура
- Интерфейсы подключения USB и Ethernet (RJ-45)
- Функция жесткого нарезания резьбы
![Переносной пульт управления с маховичком](https://www.prostanki.com/img/upload/zCya9LEw7TprEz_6549513551.jpeg)
Переносной пульт управления с маховичком
Дает возможность ручного управления станком, без использования кнопочного пульта системы ЧПУ. Меньше вероятность столкновений при наладке. Оснащен кнопкой аварийного останова.![Сервоприводы шпинделя и осей Siemens (Германия)](https://www.prostanki.com/img/upload/teOk536IwjjxK7_8723664341.jpeg)

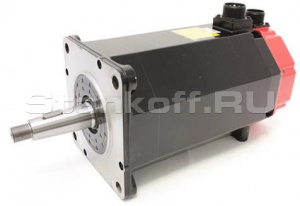

Сервоприводы шпинделя и осей Siemens (Германия)
- Высокомоментные и мощные сервоприводы Siemensхарактеризуются отличным соотношением производительности и
точности, качественной сборкой и высокой надежностью
- Максимально эффективная обратная связь с системой ЧПУ
- Привод шпинделя SINAMICS S120 мощностью 7,5/11 кВт
- Привод оси Z SIMOTICS S-1FK2-CT мощностью 3,55 кВт
- Приводы осей X, Y SIMOTICS S-1FK2-HI мощностью 2,2 кВт

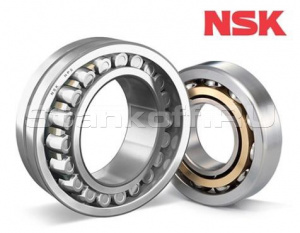

![Подшипники шпинделя и осей NSK (Япония)](https://www.prostanki.com/img/upload/SEJ85QRLbJ4HUE_2210828910.jpeg)
Подшипники шпинделя и осей NSK (Япония)
Шпиндель устанавливается на комплект из прецизионных шариковых подшипников NSK, что обеспечивает равномерное вращение с максимальной точностью во всем диапазоне оборотов. Шариковые винты устанавливаются на двойные опоры с прецизионными подшипниками NSK серии TAC, которые обеспечивают плавный ход, высокую точность перемещений, жесткость и грузоподъемность осей станка![Пневматическая система](https://www.prostanki.com/img/upload/o9hBuLGJMtC2R0_4240061538.jpeg)
Пневматическая система

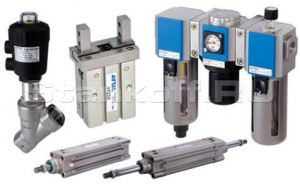

Станок оборудован компонентами пневматики Airtac (Китай). Пневматический зажим инструмента гарантирует его надежное закрепление в шпинделе. Обдув шпинделя при смене инструмента исключает попадание стружки, СОЖ или пыли в конус шпинделя. Пневматический привод опускания/подъема гнезд инструментального магазина.![Пневматический обдувочный пистолет](https://www.prostanki.com/img/upload/1d4qzaxEgrQ8yN_9522549226.jpeg)

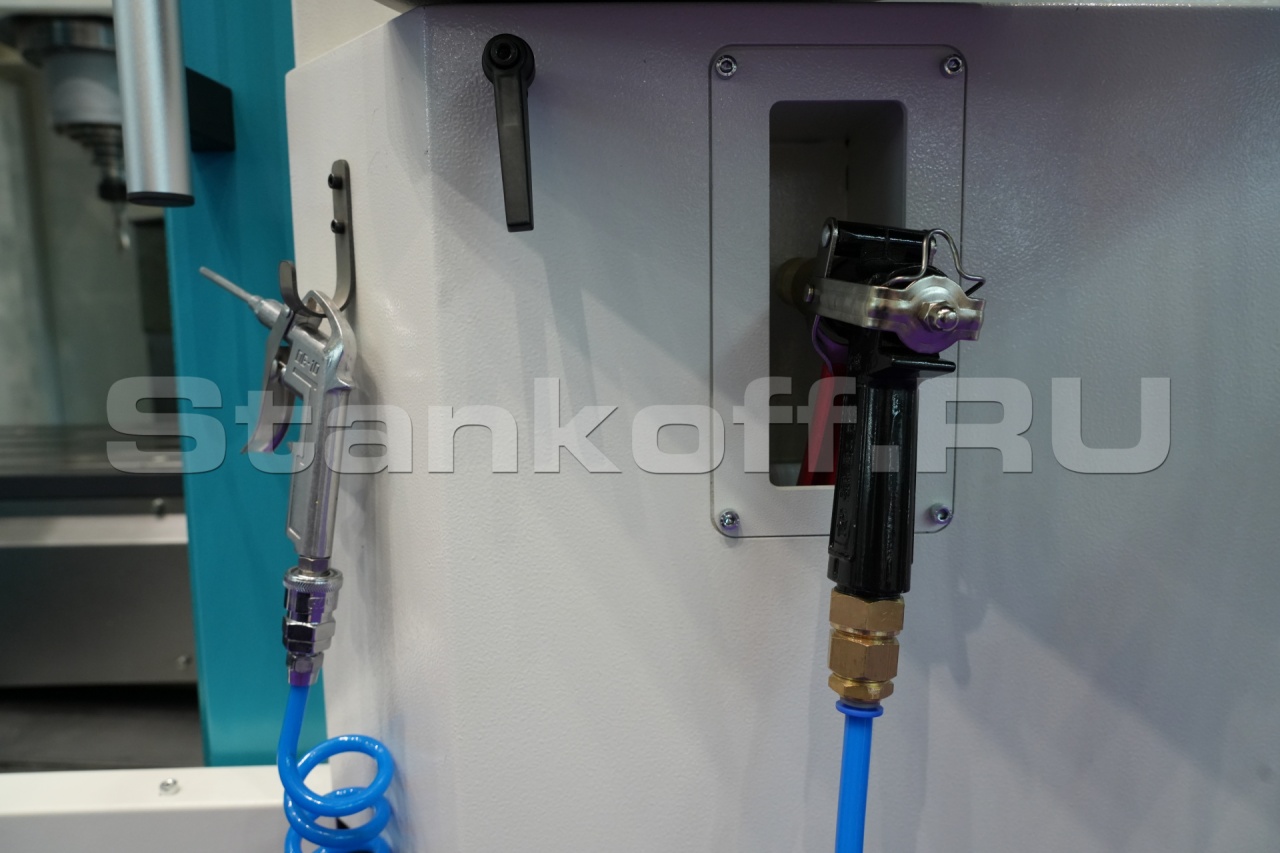

Пневматический обдувочный пистолет
Используется для обдува воздухом обработанных деталей, оснастки и инструмента. Удобная эргономичная рукоятка. Эффективно и безопасно удаляет стружку, остатки СОЖ и прочие загрязнения. Предусмотрен специальный крючок для хранения пистолета.![Система подачи СОЖ](https://www.prostanki.com/img/upload/DGUm1q1Ibzvcfb_5199084061.jpeg)

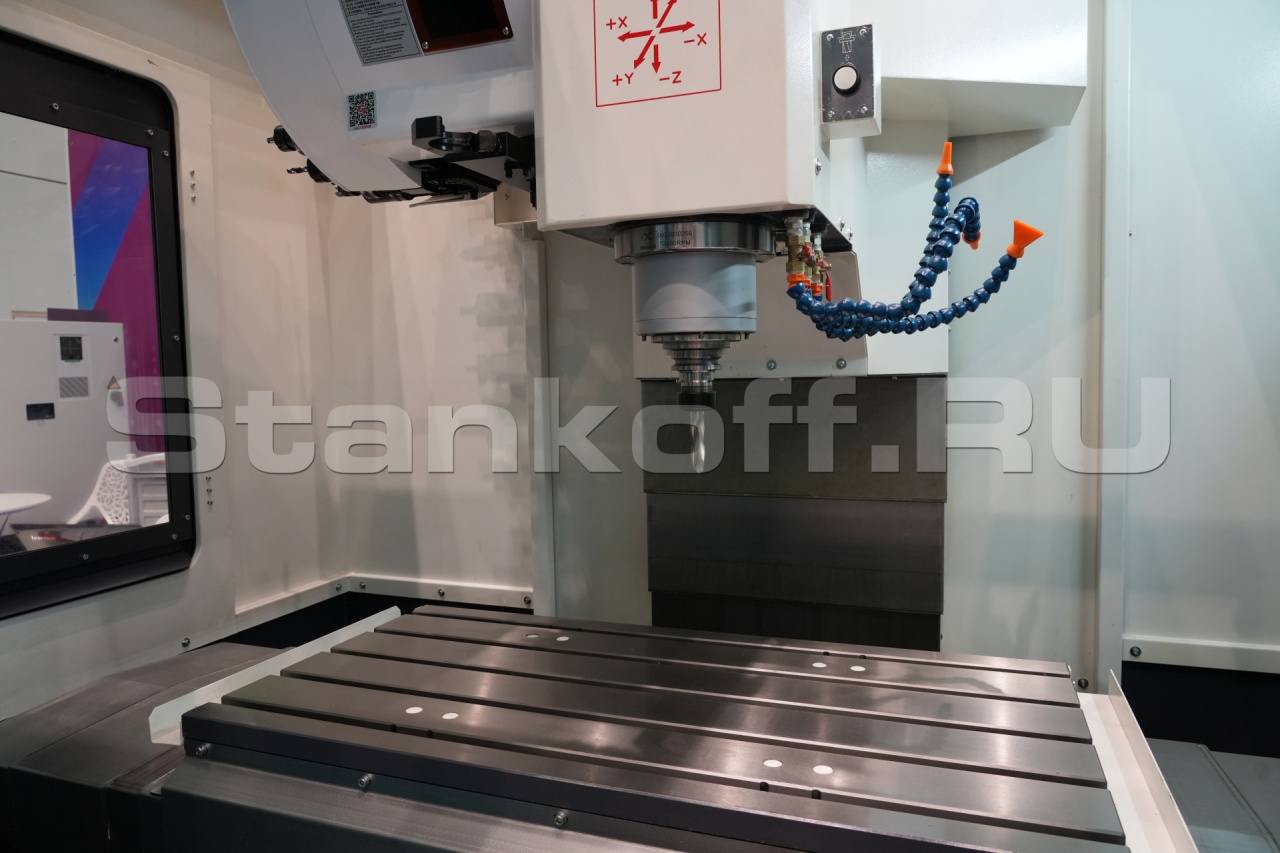

Система подачи СОЖ
Применяется для подачи смазочно-охлаждающей жидкости непосредственно в зону резания. Высокоэффективный насос подачи СОЖ марки Walrus (Китай). Удобные патрубки с подвижными сегментами дают возможность подачи СОЖ в любую точку. Позволяет максимально эффективно использовать потенциал современного режущего инструмента. Большеразмерный откатной бак СОЖ емкостью 160 литров с фильтрами для стружки и масла.![Автоматическая система смазки](https://www.prostanki.com/img/upload/Lv78WOfzl4zuro_5431734906.jpeg)

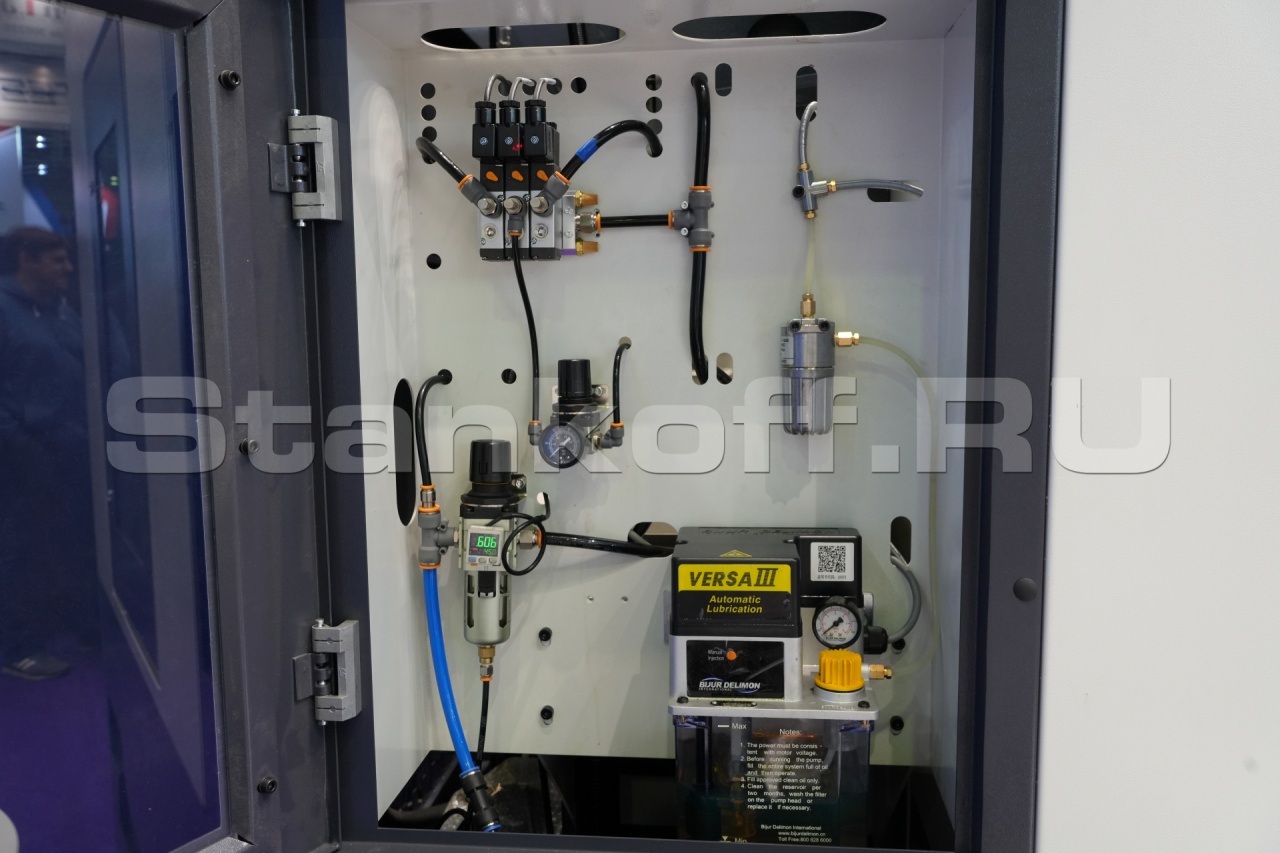

Автоматическая система смазки
На станок устанавливается импульсная система смазки модели Versa III компании Bijur Delimon International - одного из крупнейших в мире производителей смазочных систем. Контролируется системой ЧПУ. Возможность настраивать интервал и длительность работы. Кнопка ручного включения насоса смазки на корпусе. Оснащена манометром для контроля уровня давления масла. Трубки подачи смазки подведены ко всем направляющим и опорам ШВП для равномерного смазывания движущихся частей станка во время работы.![Шнековый транспортер для удаления стружки](https://www.prostanki.com/img/upload/b2GDcLaouPzY8o_8795211092.jpeg)
Шнековый транспортер для удаления стружки
Установлен в передней части станка вдоль длинной стороны рабочего стола. Наиболее эффективен при сборе стальной сливной стружки, имеющей большой объем при малой плотности. Привод от трехфазного асинхронного двигателя. Управляется системой ЧПУ с помощью кнопок или М-команд. Эффективный сбор стружки по раструбу в тележку.![Телескопическая защита направляющих](https://www.prostanki.com/img/upload/dJxauIK7ZxlJFt_8356933781.jpeg)
Телескопическая защита направляющих
Собственное производство завода-изготовителя по лицензии компании Hennig (Германия). Изготовлены из толстой и прочной высоколегированной стали. Полностью исключают попадание стружки, СОЖ и пыли на направляющие и шариковые винты осей X, Y и Z.![Масляный охладитель шпинделя](https://www.prostanki.com/img/upload/cE5FwEQ5PJK67Z_4352631822.jpeg)
Масляный охладитель шпинделя
Масляная система охлаждения шпинделя с замкнутым контуром. Динамический контроль температуры позволяет станку работать продолжительное время на максимальных оборотах, предотвращает перегрев и температурную деформацию шпинделя, гарантируя точность обработки и длительный срок службы. Особенно необходим при обработке алюминия и легких сплавов, при обработке инструментом малых диаметров и других операциях, где длительное время требуются высокие обороты и нужно обеспечить максимальный отвод тепла от подшипников шпинделя.![Электрические компоненты](https://www.prostanki.com/img/upload/JTZmrfMwGLvdhr_9550031342.jpeg)
Электрические компоненты
В качестве сервоусилителя и модуля ввода/вывода используются оригинальные компоненты Fanuc (Япония). На станке используются качественные и надежные электрические реле, переключатели, пускатели производства OMRON (Япония), Delixi Electric (Китай) и других компаний. Проводка станка и его силовая цепь защищены от перегрузки по току и короткого замыкания для обеспечения безопасности оборудования и персонала. Полностью закрытый пылезащищенный электрошкаф. Конструкция электрической системы полностью соответствует современным международным стандартам.![Теплообменник электрошкафа](https://www.prostanki.com/img/upload/TFAgjBvCYge3Pt_9336506361.jpeg)
Теплообменник электрошкафа
Эффективное охлаждение электрических компонентов станка при долговременной работе. Повышает ресурс электрических компонентов за счет их работы в охлажденном воздухе Позволяет работать на станке при превышении температурных норм эксплуатации. Фильтрация поступающего воздуха.![Трехцветная сигнальная лампа](https://www.prostanki.com/img/upload/ntuFoONLaYDfkZ_7810846775.jpeg)
Трехцветная сигнальная лампа
Цветовая индикация текущего состояния станка. Удаленно сообщает оператору о состоянии режима работы .Современный дизайн.![Освещение рабочей зоны](https://www.prostanki.com/img/upload/ZA4udIbOOmjNgs_737348155.jpeg)
Освещение рабочей зоны
Современное светодиодное освещение. Пылевлагозащищенный специальный станочный светильник. Находится сбоку от колонны. Полное освещение рабочей зоны станка.![Полная кабинетная защита](https://www.prostanki.com/img/upload/DBOX98sL2qH7tE_545396954.jpeg)
Полная кабинетная защита
Полностью закрытая рабочая зона с защитными устройствами. Большеразмерные раздвижные двери с бронированным стеклом, перемещающиеся по линейным направляющим. Смотровые окна по бокам рабочей зоны. Максимальная защита персонала. Защита от попадания внутрь станка пыли, влаги и посторонних предметов.![Замок дверей рабочей зоны](https://www.prostanki.com/img/upload/ABzIAnGVJKo0bI_4019637878.jpeg)
Замок дверей рабочей зоны
Работает по принципу концевого выключателя. Автоматическая блокировка дверей во время обработки. Снижает риски травм среди персонала. Соответствует нормам техники безопасности предприятий.![Комплект обслуживающего инструмента](https://www.prostanki.com/img/upload/1CrScnb5sEKofG_2666206476.jpeg)
Комплект обслуживающего инструмента
Содержит необходимый инструмент для наладки и технического обслуживания станка. Прочный пластиковый ящик для инструмента.![Комплект технической документации](https://www.prostanki.com/img/upload/ApxBmzf5xiDtp4_3644389721.jpeg)
Комплект технической документации
Оригинальные руководства по эксплуатации станка. Паспорт точности и упаковочный лист. Оригинальные руководства по работе с системой ЧПУ. Руководство по эксплуатации станка на русском языке. USB флеш-карта с электронными руководствами к системе ЧПУ на русском языке.Стандартная комплектация
- Система ЧПУ Siemens 828D;
- Магазин инструментов манипуляторного типа на 24 инструмента;
- Шнековый транспортер для удаления стружки;
- Тележка для сбора стружки;
- Пистолет для обдува воздухом рабочей зоны;
- Масляный охладитель шпинделя;
- Освещение рабочей зоны;
- Теплообменник электрошкафа;
- Руководство по эксплуатации на русском языке.
Электропитание | |
Общая потребляемая мощность | 30 кВт 380 В ~50 Гц |
Мощность двигателя шпинделя (продолжительно / 30 мин) | 11 / 15 кВт |
Система управления | |
Система ЧПУ | Siemens 828D |
Размер стола (Д х Ш) | 1300 х 560 мм |
Тип направляющих | качения |
Размер Т-пазов, количество / ширина / между | 5 / 18 / 100 мм |
Вылет оси шпинделя | 665 мм |
Расстояние от торца шпинделя до поверхности стола | 125 - 745 мм |
Максимальный вес обрабатываемой заготовки | 750 кг |
Шпиндель | |
Максимальное число оборотов шпинделя | 12000 об/мин |
Конец шпинделя | BT40 |
Крутящий момент шпинделя (продолжительно / 30 мин) | 52,5 / 91 Нм |
Перемещения и подачи | |
Перемещение по оси Х | 1290 мм |
Перемещение по оси Y | 580 мм |
Перемещение по оси Z | 620 мм |
Скорость рабочей подачи по всем осям | 10 000 мм/мин |
Скорость быстрого хода по осям Х, Y | 36 000 мм/мин |
Скорость быстрого хода по оси Z | 30 000 мм/мин |
Диаметр / шаг ШВП по всем осям | 40 / 12 мм |
Точность | |
Повторяемость | ± 0,0025 мм |
Позиционирование | ± 0,004 мм |
Сменщик инструмента | |
Тип сменщика инструмента | манипулятор |
Количество инструмента | 24 |
Максимальный диаметр / длина инструмента | 78 (155) / 300 мм |
Максимальная масса инструмента | 8 кг |
Время смены инструмента | 2,5 с |
Габаритные размеры | |
Емкость бака СОЖ | 160 литров |
Подключение сжатого воздуха | 6 бар |
Габаритные размеры (Д х Ш х В) | 3100 x 2670 x 2760 мм |
Масса станка | 7200 кг |
