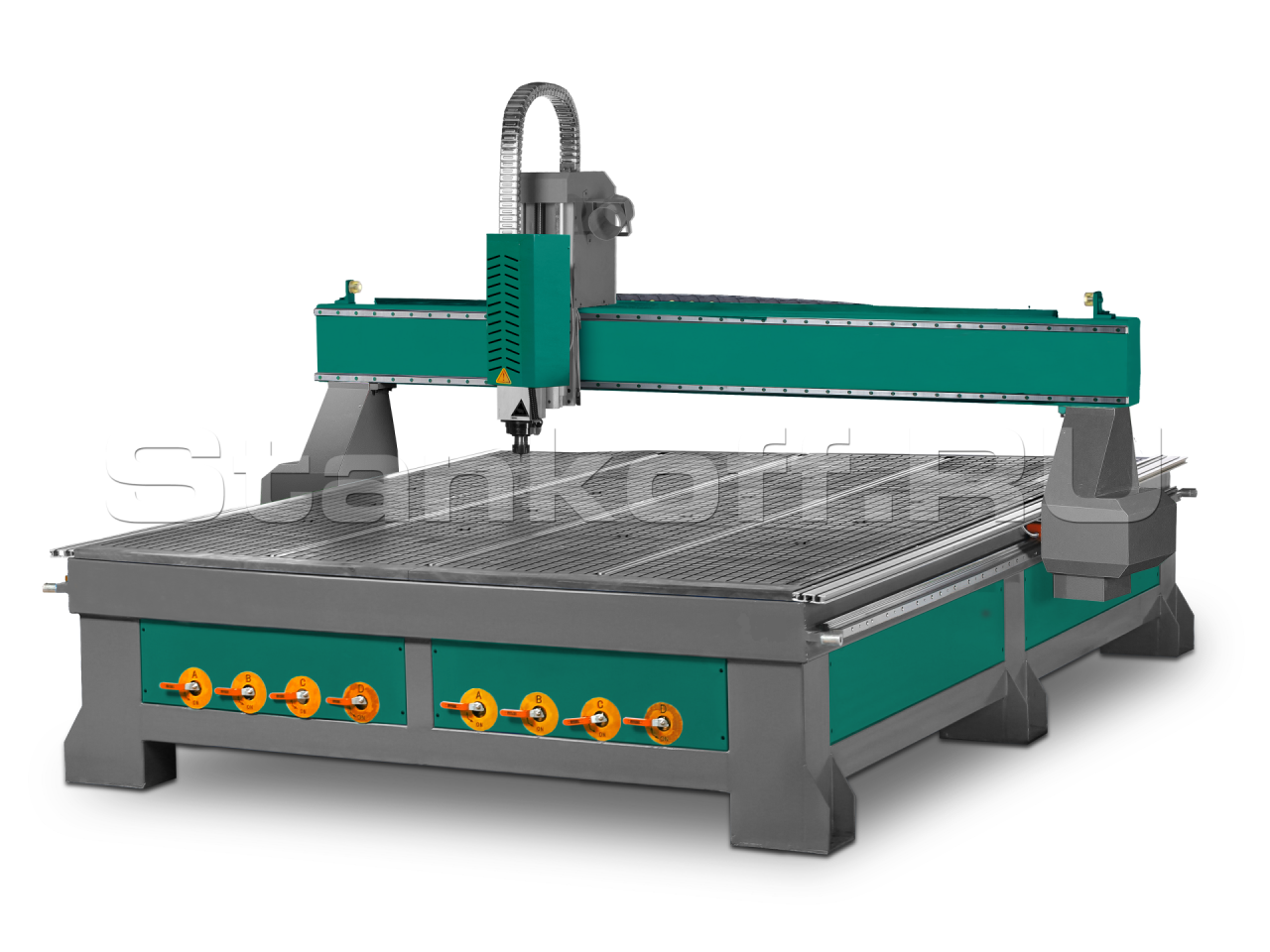

Фрезерный станок с ЧПУ TS 2050 PRO
Детальное описание
Станок модели TS 2050 PRO – является фрезерным станком с ЧПУ, и предназначен для обработки дерева, ДСП, МДФ, фанеры, любые полистиролы, искусственный камень, акриловое стекло и оргстекло, модельный пластик. Данный станок используется для выполнения фрезерных работ на плоских заготовках, для гравировальных работ и резьбы по дереву.
Область применения
Применяется для гравировки и раскроя в различных отраслях промышленности, бизнесе и хобби: изготовление мебели и элементов (фасады, кровати, зеркала и др.), ювелирные мастерские, гравировочные мастерские, радиотехника (изготовление плат), изготовление сувениров и скульптур, изготовление прототипов любых товаров или форм, резка пластика и плёнок, черчение, шлифовка сложных поверхностей, изготовление рекламы и др
Комплектация
Станок TS 2050 – механическая часть | 1 шт. |
Шпиндель 6 кВт | 1 шт. |
Электронный датчик измерения длины инструмента и высоты заготовки | 1 шт. |
Шкаф электронного управления | 1 шт. |
Централизованная система смазки | 1 шт. |
Комплект соединительных кабелей: Data Cable, Power Cable, etc. | 1 комп. |
Программное обеспечение NC-studio | 1 комп. |
Начальный комплект фрез | 1 комп. |
Цанга: ER32 | 1 комп. |
Набор приспособлений для прижима заготовки | 1 комп. |
ЗИП | 1 комп. |
Конструктивные особенности
![Cварная жесткая станина](https://www.prostanki.com/img/upload/SJV3G68G0cQnOk_894916706.jpeg)
Cварная жесткая станина
Станина из толстолистового уголка и профилей прямоугольного сечения, прошедшие специальную термическую обработку отжигом, обеспечивают высокую жесткость конструкции, а также долговечность эксплуатации станка без потери точностных параметров. Обработка станины осуществляется на обрабатывающем центре за один установ что позволяет добиться высокой геометрической точности поверхностей на которые устанавливаются направляющие.![Стол с вакуумной подготовкой](https://www.prostanki.com/img/upload/WAyTRekNgxDpY3_2702077907.png)
Стол с вакуумной подготовкой
Позволяет быстро и неподвижно установить заготовку на рабочий стол за счет мощной вакуумной станций 5,5 кВт. (опция) . Это позволяет экономить время на установку. Также заготовку на стол можно крепить механически при помощи струбцин.![Высокоточные направляющие](https://www.prostanki.com/img/upload/MFpSjCxU8J02v6_1513120517.png)
Высокоточные направляющие
Станок по всем осям оснащен квадратными линейными направляющими и каретками фирмы TBI. Сечение направляющих 20 мм. Такие направляющие в сочетании с линейными подшипниками (каретками) имеют очень высокую динамическую грузоподъемность – 21,2 кН (килоньютонов). Что в сочетание с высокой жесткостью станины и портала дает не только высокую жесткость самого станка, но также и большой рабочий ресурс.![Косозубая рейка](https://www.prostanki.com/img/upload/pnDHAxjwGwjwal_1101213636.png)
Косозубая рейка
ередача по осям X и Y станка осуществляется косозубой зубчатой рейкой. За счет применения косозубой рейки увеличивается сцепление в паре рейка-шестерня, что дает увеличение точности при работе станка. Косая рейка имеет также и скоростные преимущества перед рейкой прямой, увеличивая скорость холостого перемещения.![Высокопрецизионные винтовые пары](https://www.prostanki.com/img/upload/iQR3BE3ZC6pld4_4931945864.png)
Высокопрецизионные винтовые пары
Сечение 20 мм. Исключен люфт а также обеспечивается высокоточное перемещение шпинделя по оси Z.![Централизованная система смазки](https://www.prostanki.com/img/upload/bE3jy0tsfhtiuY_1268143121.png)
Централизованная система смазки
Позволяет обеспечить необходимую смазку направляющих по осям перемещения X, Y, Z, при этом количество смазочного материала четко дозировано и расходуется в минимальном количестве.![Отдельно стоящий электрошкаф](https://www.prostanki.com/img/upload/5cJljgFyV1D2LC_6880025366.png)
Отдельно стоящий электрошкаф
Электронный шкаф управления с комплектующими от ведущих мировых производителей скомпонована в отдельно стоящий блок, изолированный от вибраций, перегрева и других внешних воздействий.![Система управления](https://www.prostanki.com/img/upload/wVuT9tPjdcISPZ_1841853918.png)
Система управления
Самая доступная и надежная систем управления. Полная поддержка 3D-обработки, функция «LookAhead», возможность редактировать и создавать программы непосредственно у станка, простой и понятный графический интерфейс системы обеспечивают высокую производительность и качество получаемой продукции, малое время настройки и легкость в управлении.![Датчик измерения длины инструмента и высоты заготовки](https://www.prostanki.com/img/upload/jaio5XKuzonKgj_4252092850.png)
Датчик измерения длины инструмента и высоты заготовки
Осуществляет автоматический контроль длины инструмента и позволяет, начиная работу, быстро ввести данные о поверхности стола (Z=0) и о высоте материала. Обеспечивает быстрый ввод параметров, защиту поверхности стола, что повышает производительность станка и уровень безопасной работы.![Гибридные сервомоторы по всем осям](https://www.prostanki.com/img/upload/LUPjCTlokHeoeO_1455991721.png)
Гибридные сервомоторы по всем осям
Высокая точность энкодеров, позволяющих в режиме реального времени получать обратный сигнал с вала шагового двигателя, позволяет полностью ликвидировать пропуски шагов на двигателях. Данные приводы позволяют развивать пиковую скорость до 3000 об/мин (вала) по сравнению с шаговыми двигателями (1200 – 1500 об/мин) с сохранением крутящего момента.Дополнительные опции
![Электрошпиндель 5,5 кВт с водяным охлаждением + инвертер](https://www.prostanki.com/img/upload/wjcOOIoE97tgu9_8991514196.jpeg)
Электрошпиндель 5,5 кВт с водяным охлаждением + инвертер
Расширяются технологические возможности использования станка по обработке более твердых материалов на более высоких режимах резания. + инвертер 5,5 кВт![Вакуумный насос 5,5 кВт](https://www.prostanki.com/img/upload/R025d2XR5Zvk46_9322331682.jpeg)
Вакуумный насос 5,5 кВт
![Пульт DSP RichAuto А11](https://www.prostanki.com/img/upload/oMMfHw9bjjdy3P_8982878103.png)
Пульт DSP RichAuto А11
Система представляет собой ручной пульт управления и блок ЧПУ, устанавливаемый на станок. С помощью ручного пульта управления происходит позиционирование рабочего инструмента, установка режимов обработки материала, выбор и запуск программы обработки.![Пульт NK 105](https://www.prostanki.com/img/upload/N3t9d88KXKrIb2_3638206306.png)
Пульт NK 105
Система представляет собой ручной пульт управления и блок ЧПУ, устанавливаемый на станок. С помощью ручного пульта управления происходит позиционирование рабочего инструмента, установка режимов обработки материала, выбор и запуск программы обработки.![Поворотное устройство (диаметр 200 мм, длина 1200 мм)](https://www.prostanki.com/img/upload/xi5phdwG8tcqae_3443824868.png)
Поворотное устройство (диаметр 200 мм, длина 1200 мм)
Позволяют обрабатывать детали (тела вращения) условного диаметра до 200 мм.![Система удаления стружки](https://www.prostanki.com/img/upload/ZIZ2MyfYokICI8_7521504314.png)

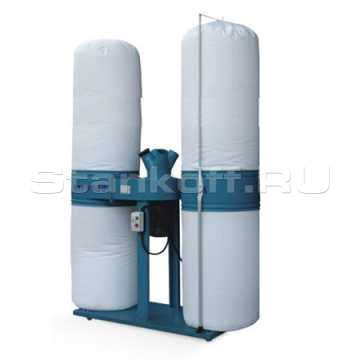

Система удаления стружки
Позволяет эффективно удалять стружку и пыль из зоны обработкиРабочая зона (XYZ), мм | 2000х5000х300 |
Высота координаты Z, мм | 300 |
Направляющие X, Y, Z | линейные |
Рейка X, Y | косозубая передача |
Механизм привода Z | шарико-винтовая пара |
Двигатель привода X, Y, Z | серво-гибридный |
Мощность двигателя привода X, Y, Z, кВТ | 0,85 |
Шпиндель, кВт | 6 |
Охлаждения шпинделя | воздушное |
Частота вращения шпинделя | 6000-18000 об/мин |
Станина | цельно сварная |
Стол | вакуумный с возможностью мех. крепления |
Система смазки | централизованная |
Макс. скорость фрезерования, м/мин | до 20 |
Система управления – тип СЧПУ | NC Studio |
Команды управляющих программ | G code |
Напряжение питания, В | 380 |
Габаритные размеры станка (ДxШxВ), мм | 5700x2200x1600 |
Масса станка, кг | 2200 |
