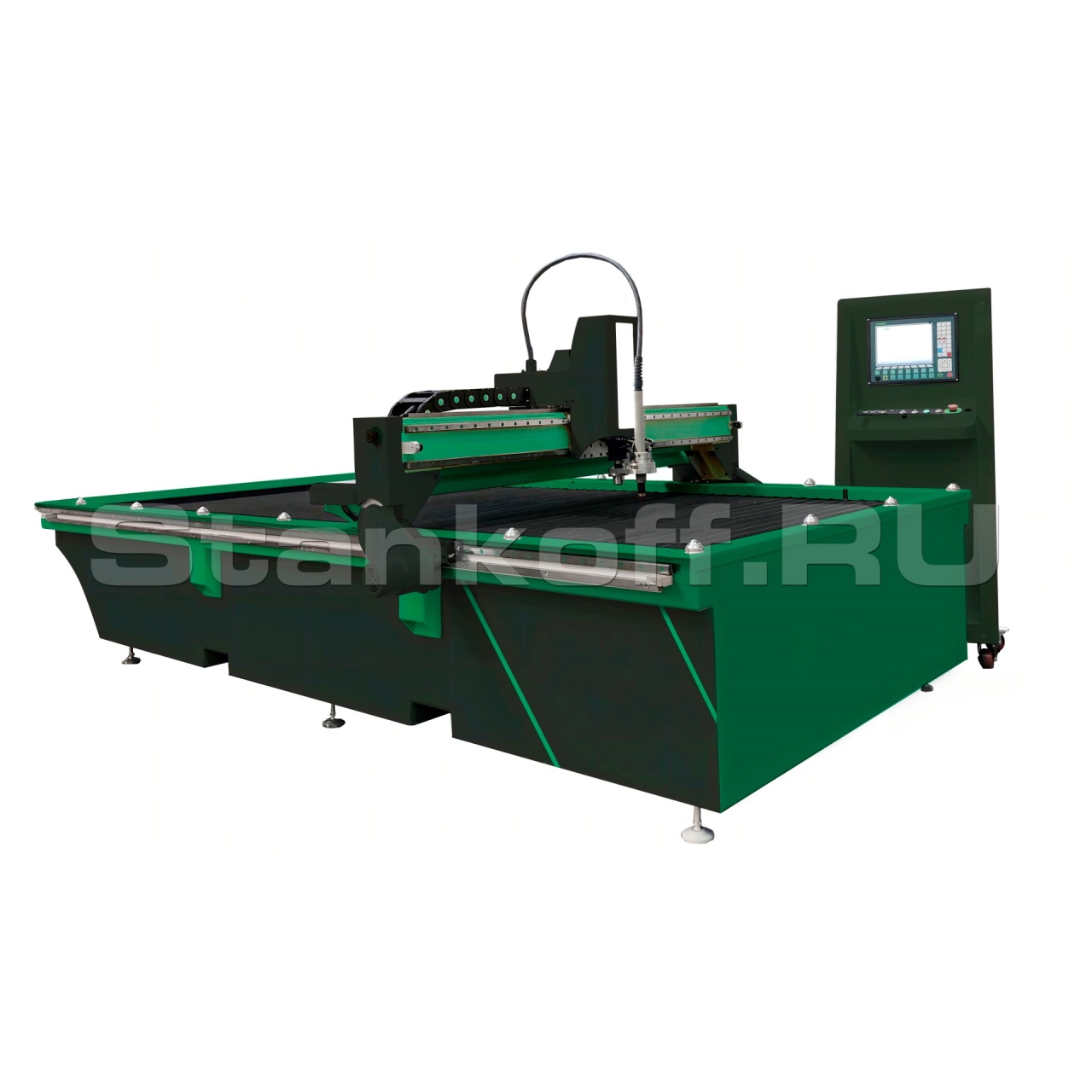

Установка плазменной резки FLASHCUT 3015 с источником плазмы PLASMAX 120

Установка плазменной резки FLASHCUT 3015 с источником плазмы PLASMAX 120 обладает высоким качеством реза, благодаря прецизионным характеристикам станка и использования источников плазменной воздушной резки. Использование как источников производства КНР, так и источников заказчика. Особенностью модели является ее компактность и использование водяного стола в качестве системы удаления продуктов горения. Портальный тип стола имеет жесткие требования по плавности и параллельности траверс оси Y. Для обработки поверхности под направляющие используется портальный фрезерный станок. Обработка рамы производится на фрезерном станке за одну установку, что позволяет получить превосходную плоскостность установки и изготовить ее с высокой точностью и прочностью.

• Полностью сварная долговечная и стабильная конструкция;
• Автоматический суппорт вертикального перемещения плазменной горелки;
• Удаление продуктов горения с помощью водяного стола;
• Стойка ЧПУ;
• Концевые датчики по оси X для обеспечения безопасности перемещений;
• Концевые датчики по оси Y для обеспечения безопасности перемещений;
• Чрезвычайно безопасная функция автоматического предотвращения столкновения;
• Дополнительные жесткие упоры концевых положений для предотвращения вылета портала;

• Простой монтаж станка для снижения стоимости пуско-наладочных работ.

• Серводвигатели Panasonic аналогово типа;
• Ось Y: двусторонний синхронизируемый привод с 2 серводвигателями Panasonic;
• Ось X, 1 серводвигатель Panasonic;
• Оси X и Y: привод через рейку/шестерню с линейными направляющими HIWIN;

• Ось Z приводится в движение двигателем переменного тока с линейными направляющими HIWIN.


• 17'' цветной экран;
• С клавиатурой и мышью для легкого управления;
• С функциями автоматического предотвращения столкновений;
• Встроенные параметры резки через простой ввод материала и толщины;
• Функции восстановления, памяти, библиотеки форм, компенсации реза, установки смещений;
• С защитной сигнализацией концевых положений;
• USB порт встроен в ЧПУ для импорта и экспорта файлов;

• Импорт DXF и DWG по NC-коду, преобразованному из программы раскроя.

• FastCAM - многолетний опыт в области газо-кислородной и плазменной резки;
• FastCAM работает с китайским, английским, немецким, французским, испанским, русским и др. языкам
• FastCAM имеет функцию черчения, читает и редактирует чертежи в формате DXF/DWG и располагает модулями;
• FastNEST - автоматическая раскладка деталей на листе;
• FastPATH - автоматическая прокладка траекторий;
• FastPLOT - проверка траекторий, автоматический перенос NC-кодов между чертежами, простой импорт NC-кодов в ЧПУ HG612.
