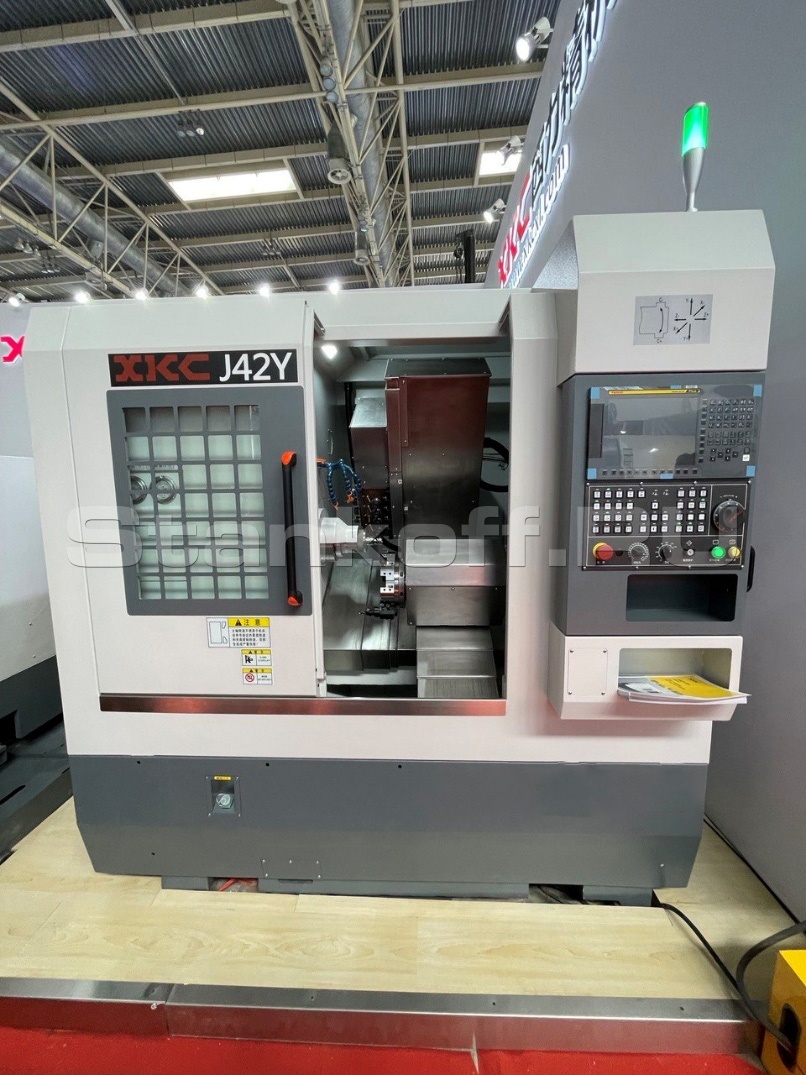

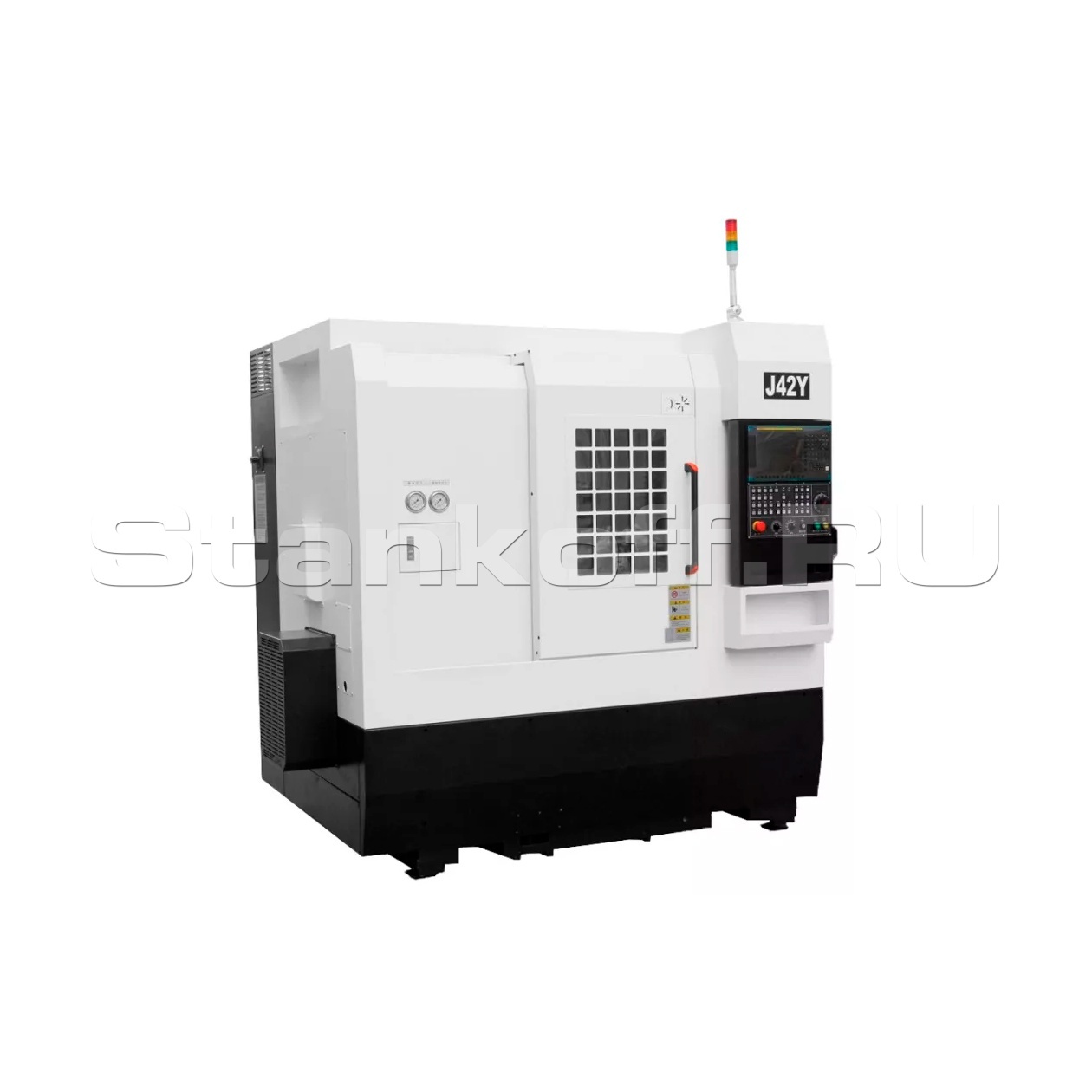

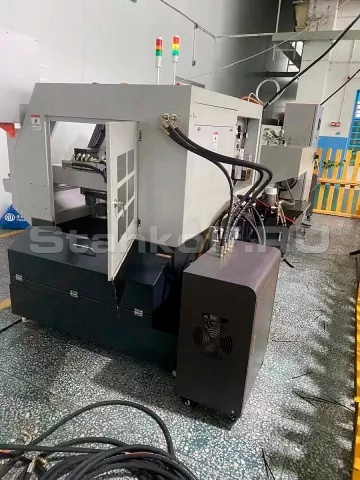

Токарный автомат с ЧПУ J42Y
+7 (995) 888-07-13
Детальное описание
Токарный автомат с ЧПУ J42Y сочетает в себе высокую мощность, жёсткость конструкции и максимальную производительность, что обеспечивает возможность высокоэффективной обработки деталей самой сложной конфигурации. А использования приводного инструмента в сочетании с Y-осью позволяет производить любые фрезерные и сверлильные операции, включая контурное фрезерование.
Оборудование специально разработано для высокопроизводительной обработки ответственных деталей, изготовление которых требует применение приводного инструмента, с высокой точностью, стабильностью получения размеров и качеством обработанной поверхности.
Область применения
Станки способны выполнять различные операции, включая много-осевую обработку и используются на предприятиях автомобильной промышленности, приборостроения, инструментальных производствах и при изготовлении медицинского инструмента и оборудования.
Изготовление фитингов и соединительных деталей:
Для точной индустрии, электронной и аэрокосмической промышленности:
Конструктивные особенности
• Использование высокоточного шпинделя XKC класса P4, в котором установлены радиально-упорные подшипники три спереди и два сзади для тяжелых нагрузок, что может эффективно обеспечить жесткость и точность;
• Приводной инструментальный суппорт с внутренним масляным охлаждением, двойным приводом и Y-осью;
• Высокоскоростной шпиндель мощностью 7,5 кВт (5000 об/мин);
• Широкий набор инструментальных позиций (22 шт.):
- приводной инструментальный суппорт по схеме 4+4;
- статический осевой 4-позиционный суппорт;
- линейный суппорт на 2 позиции статического расточного инструмента;
- револьверная головка на 8 позиций.
• Мощность серводвигателей по осям X/Y/Z – 1,8/0,75/1,2 кВт, мощность приводного инструмента – 1,2 кВт - обеспечивают быструю скорость перемещений и долгий срок службы;
• Уловитель и конвейер готовых деталей в базовой комплектации станка;
• Конструкция шпинделя с энкодером и дисковым тормозом обеспечивает точность позиционирования по оси С – 0,001°.
• Возможность автоматизации за счет установки автоматического подающего устройства прутка.
Основные комлектующие
| Подшипники шпинделя | NSK/SKF |
| Линейные направляющие | THK |
| ШВП | THK |
| Привода по осям | Fanuc |
| Муфта | KTR/R+W |
| Шпиндель | XKC |
| Револьверная головка | Lio Shing/GSA+ |
| Станина | XKC |
| Система охлаждения | |
| Система автоматической смазки | HEGU |
| Электрические компоненты | Schneider |
Комплектация
- Цанговый патрон CL42A5 (тип цанги 173Е);
- Гидравлический 3-х кулачковый патрон 6’;
- Освещение рабочей зоны;
- Система подачи СОЖ;
- Автоматическая система смазки;
- Закрытая зона обработки;
- Комплект инструментов для обслуживания станка;
- Педаль управления гидравлической системой зажима;
- 8-ми позиционная револьверная гидравлическая инструментальная головка;
- Блок для расточного инструмента (на линейный суппорт) – 2шт.;
- Блок для расточного инструмента (для револьверной головки) – 4шт.;
- Блок для торцевой токарной обработки – 1шт.;
- 4-х позиционный радиальный приводной инструмент с Y-осью;
- 4-х позиционный осевой приводной инструмент с Y-осью;
- 4-х позиционный осевой статический инструмент с Y-осью;
- Теплообменник;
- Интерфейс для подключения автоподатчика;
- Трансформатор;
- Уловитель и конвейер готовых деталей;
- Конвейер для сбора стружки с тележкой;
- Документация на станок.
Дополнительные опции
- IBF-65L S2 Автоподатчик прутка IRONMAC (1,5 м);
- Проставка для автоподатчика прутка мод. CO65-S (1,5 м);
- Уловитель масляного тумана; Помпа СОЖ 20 бар;
- Кондиционер электрошкафа;
- Гидравлический 3-х кулачковый патрон Ø6”;
- Цанга 173E под круг (Ø от 2 до 42 мм);
- Цанга 173E под квадрат (Ø от 3 до 29 мм);
- Цанга 173E под шестигранник (Ø от 1 до 36 мм).

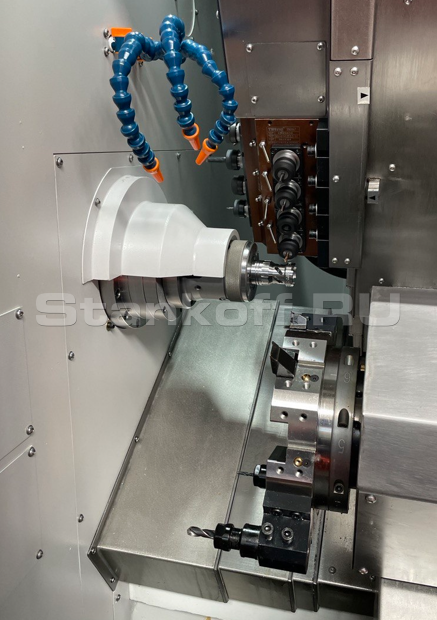

Рабочая зона
Схемы обработки
Осевое сверление
Развёртывание
Наружное (проходное) точение
Точение канавки
Точение фаски
Точение конуса
Точение торца
Резьбонарезание
Расточка
Накатка профиля
| Максимальный устанавливаемый диаметр, мм | 400 |
| Максимальный диаметр точения, мм | 200 |
| Максимальный диаметр обрабатываемого прутка, мм | 42 |
| Максимальная длина точения, мм | 200 |
| Рабочие перемещения X / Y / Z, мм | 700 / 240 / 400 |
| Точность позиционирования по осям X / Y / Z, мм | <0,004 |
| Точность повторяемость по осям X / Y / Z, мм | <0,004 |
| Конус шпинделя | А2-5 |
| Отверстие шпинделя, мм | 45 |
| Мощность шпинделя, кВт | 5,5/7,5 |
| Частота вращения шпинделя, об/мин | 0 - 5000 |
| Размер 3-х кулачкового патрона, дюйм | 6’ (169мм) |
| Тип цанги шпинделя | 173E |
| Угол наклона станины, ° | 30 |
| Количество позиций револьверной головки, шт. | 8 |
| Количество радиальных приводных инструментов, шт. | 4 (ER25) |
| Количество осевых приводных инструментов, шт. | 4 (ER25) |
| Количество осевых статических инструментов, шт. | 4 (ER25) |
| Мощность приводного инструмента, кВт | 1,2 |
| Частота вращения приводного инструмента, об/мин | 0-4000 |
| Мощность привода по осям X / Y / Z, кВт | 1,8 / 0,75 / 1,2 |
| Быстрые перемещения X / Y / Z, м/мин | 20 / 15 / 20 |
| Размер державки резцов наружного точения, мм | 20х20 |
| Размер державки расточных резцов, мм | Ø 25 |
| Мощность насоса системы подачи СОЖ, кВт | 0,55 |
| Емкость бака СОЖ, л | 100 |
| Габариты (ДxШxВ), мм | 2200 × 1820 × 2250 |
| Масса, кг | 3 200 |
