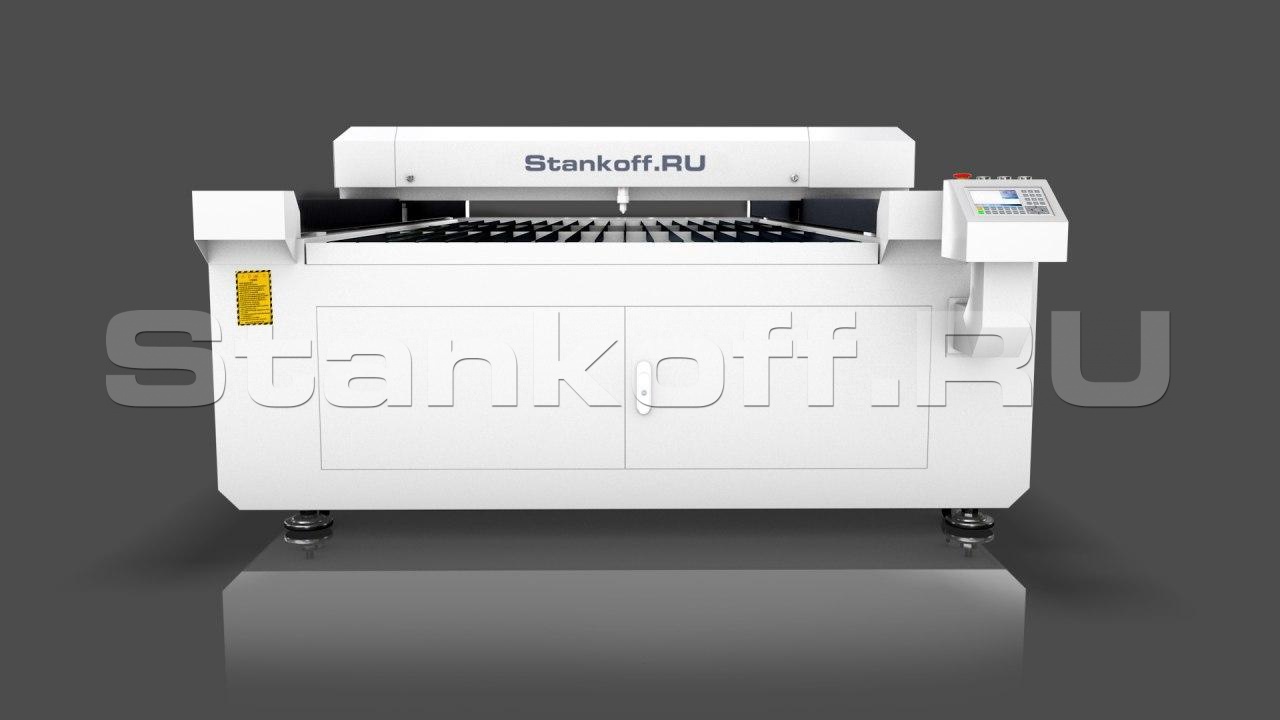

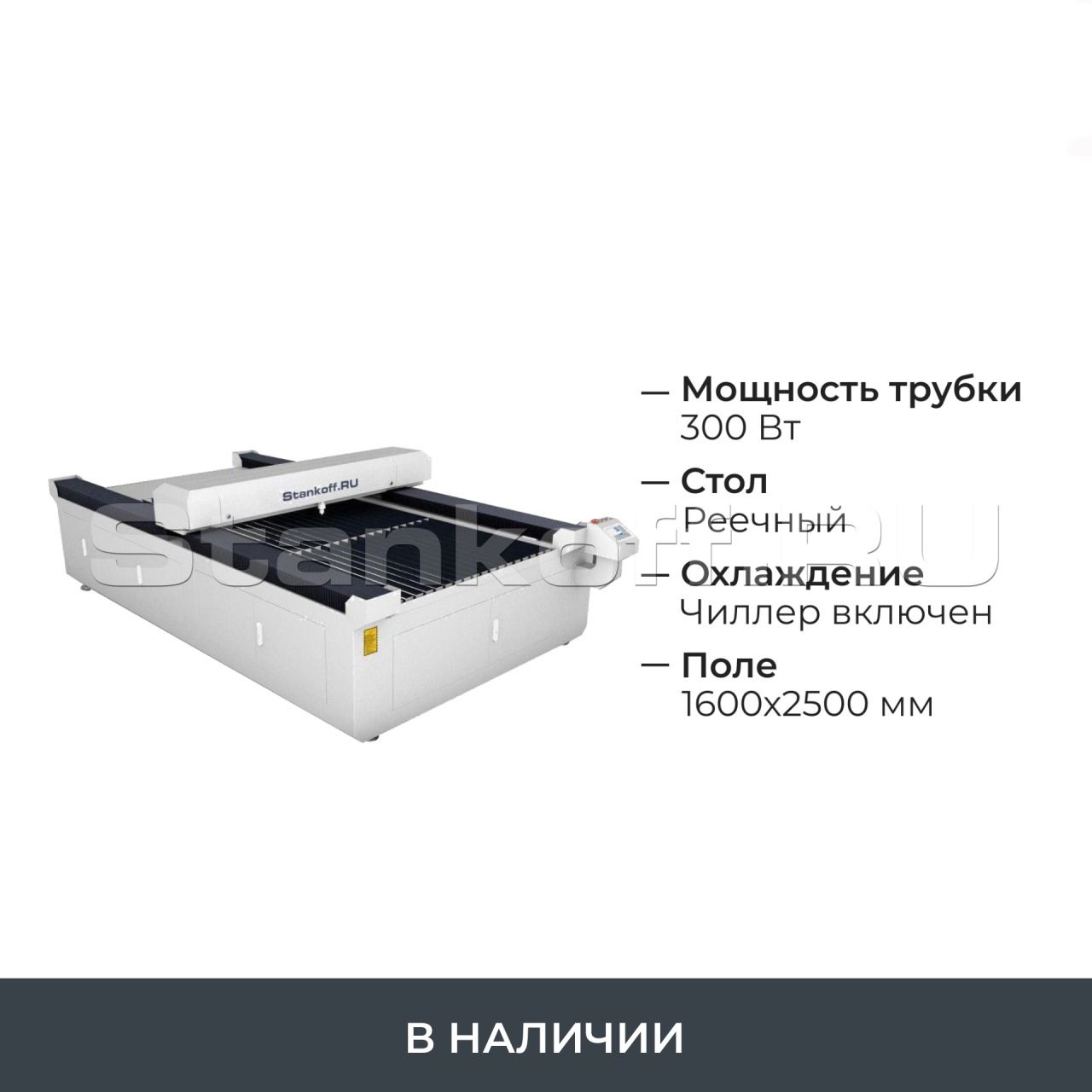

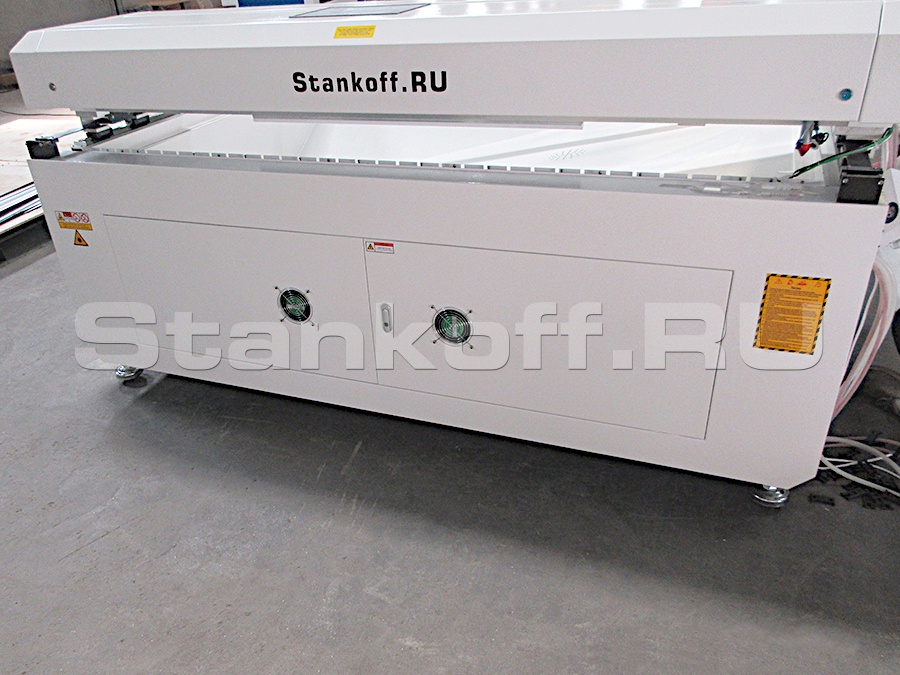

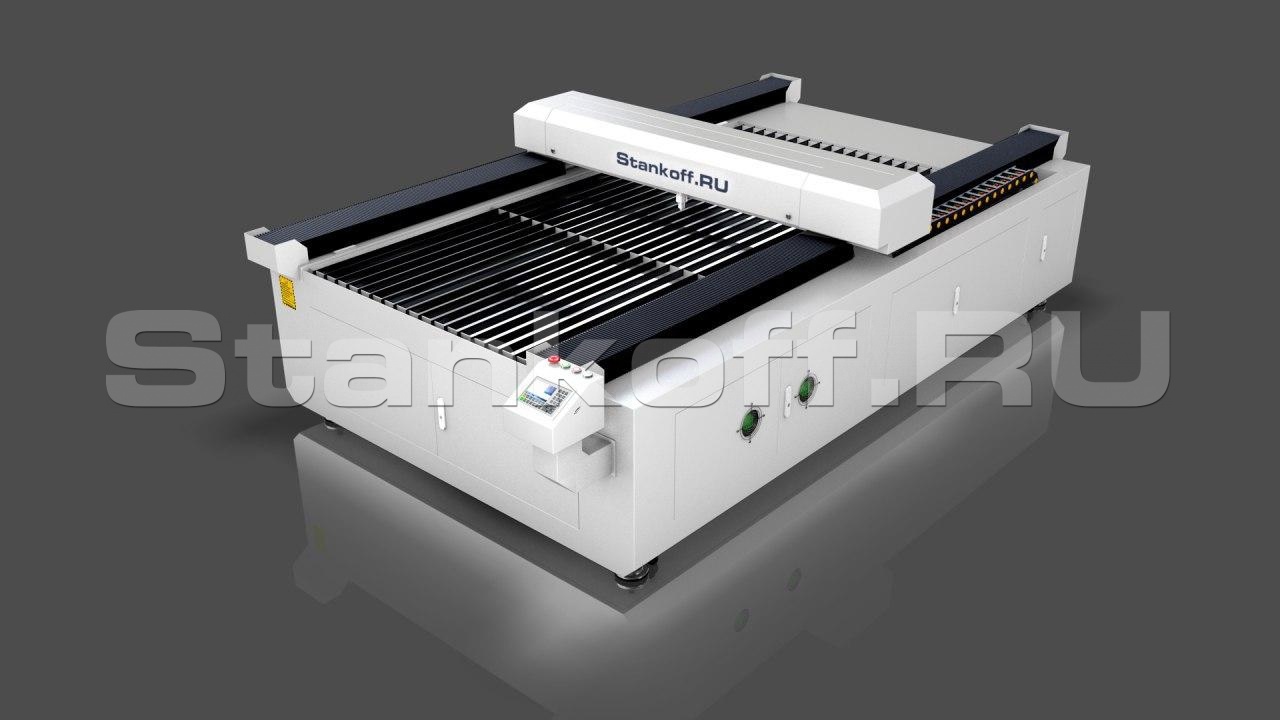

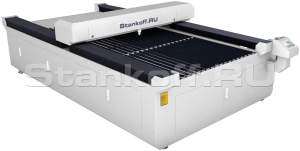

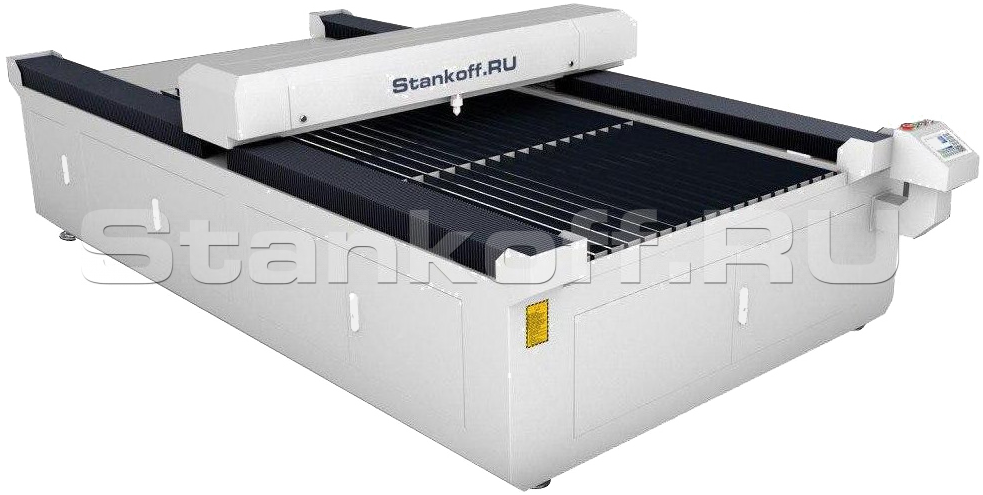

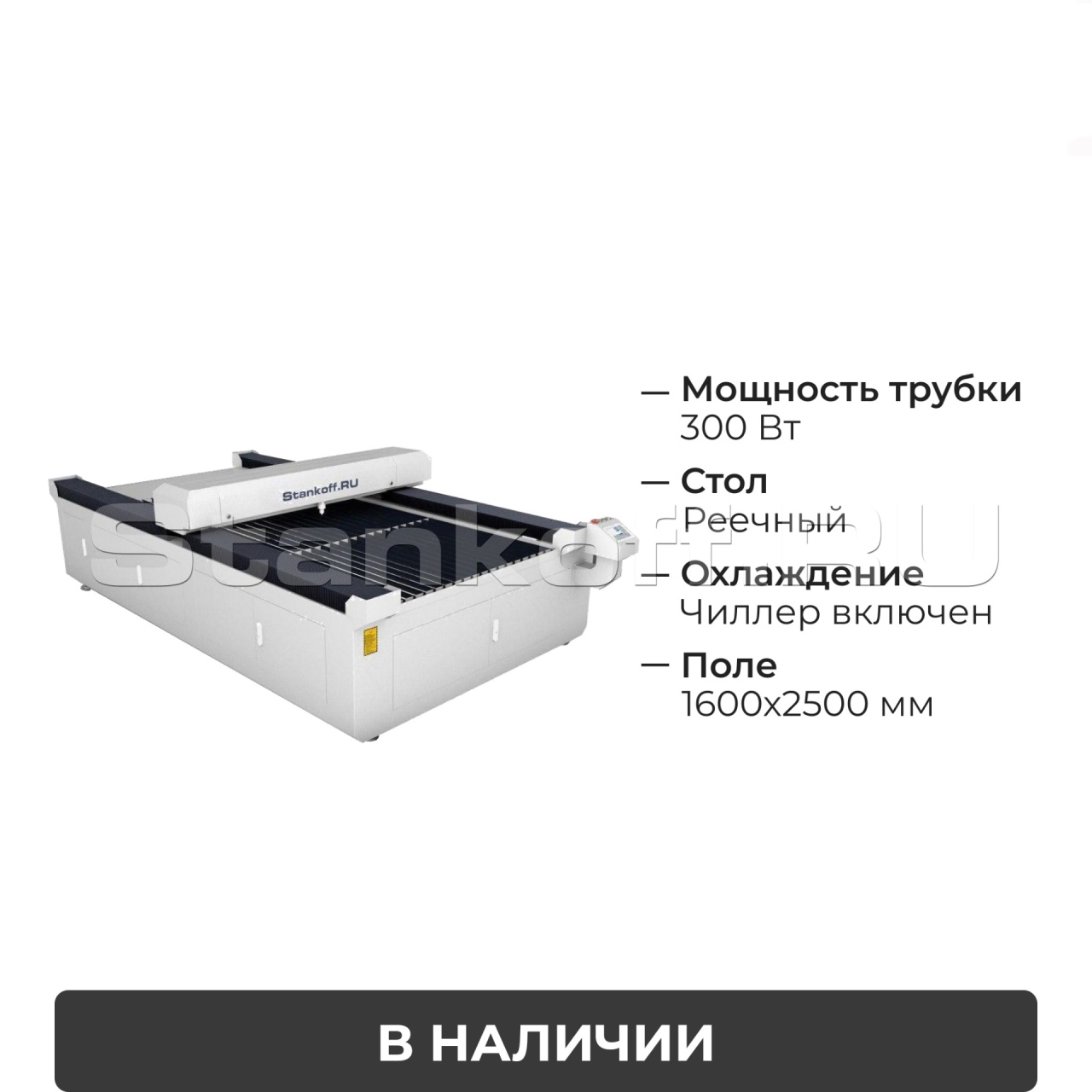

Лазерный гравировальный станок с ЧПУ LM 1625 PRO OPEN 300W
Детальное описание
Большое рабочее поле позволяет обрабатывать негабаритные и крупные изделия с высокой точностью и скоростью. При резке фанеры, листового пластика, рулонной ткани за счет оптимизации обработки с помощью программного обеспечения, идущего в комплекте, достигаются минимальные объемы обрезков.
Область применения
Станки широко применяются для производства рекламной, сувенирной, текстильной, обувной, мебельной и пр. продукции.
Востребованы в производствах, связанных с обработкой материала из пластика, акрила, оргстекла, фанеры, березовой фанеры ФК, дерева, шпона, многослойного картона, тонкого металла и т.д.
Конструктивные особенности
Лазерная трубка Yongli DLT 40Z
Лазерные трубки Yongli изготавливаются с использованием современных технологий, которые обеспечивают высокое качество и надежность при эксплуатации.Лазерные трубки серии DLT обладают собственной запатентованной технологией, которая включает в себя интегрированное комбинированное устройство, а также существенно повышает качество луча конвергентной световой энергии. Стабильное отображение лазерного пятна.
Лазерные трубки серии DLT основаны на технологии уплотнения The Kovar, а также "Catalyst", благодаря чему срок службы лазерной трубки достигает 10 000 непрерывной работы. Имеет защитное покрытие. Диаметр лазерного луча 5-6 мм.

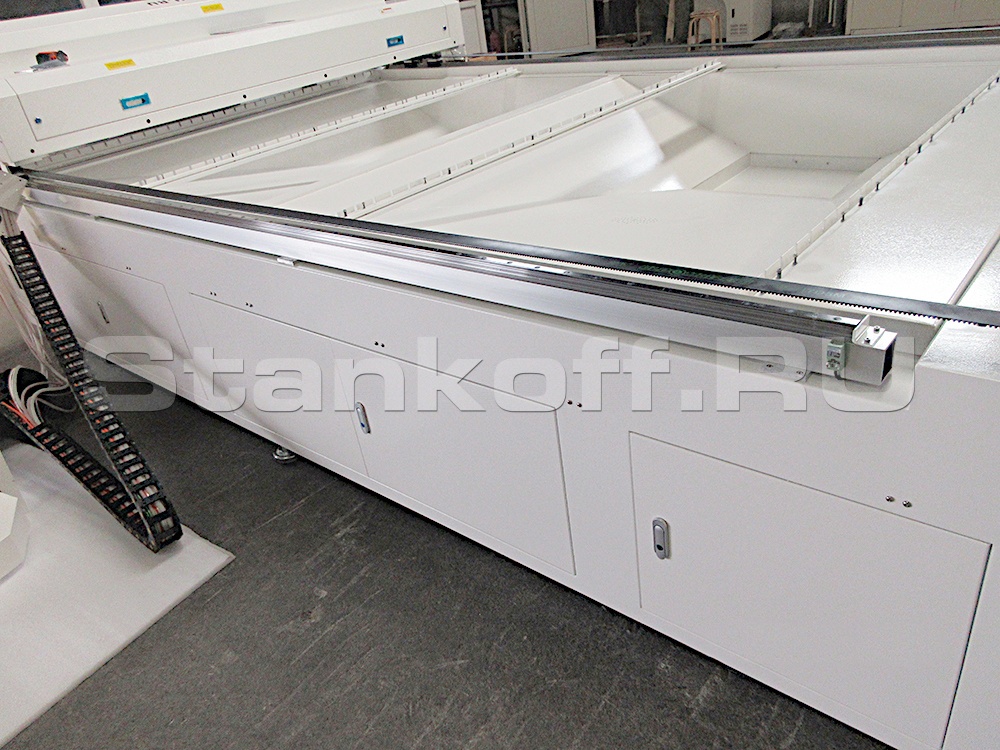

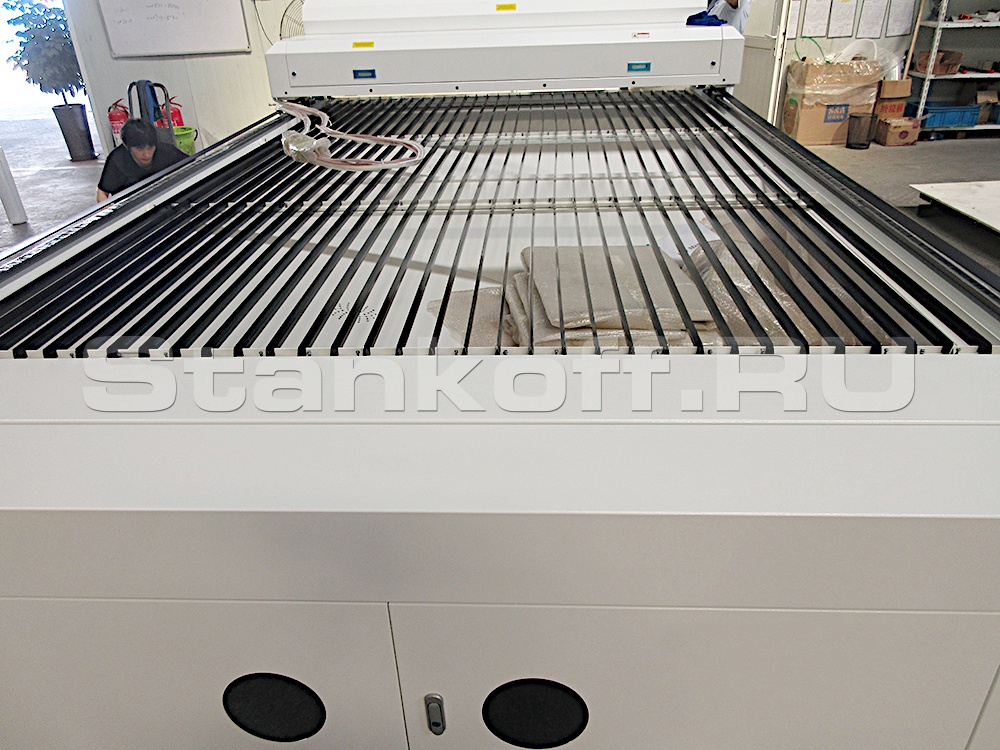

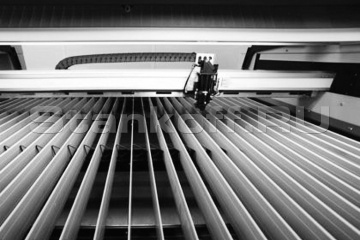

Реечный стол
Стол из анодированного алюминия. Позволяет осуществлять на станке операции лазерной резки и лазерной гравировки. Реечный стол позволяет обеспечить высокое качество реза. Лазерный луч, прорезая материал на реечном столе, не будет отражаться обратно в материал. Площадь соприкосновения с материалом на реечном столе очень мала, т.к. материал кладется на малое количество ламелей, что уменьшает контакт материала с обратной стороны и минимизирует метки и позволяет избежать подгорания материала.Материал можно положить на меньшее количество ламелей, что будет уменьшать контакт материала с обратной стороны и минимизировать метки

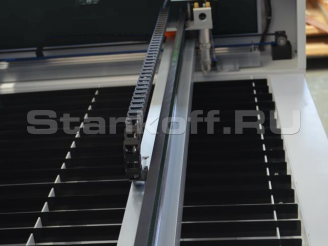

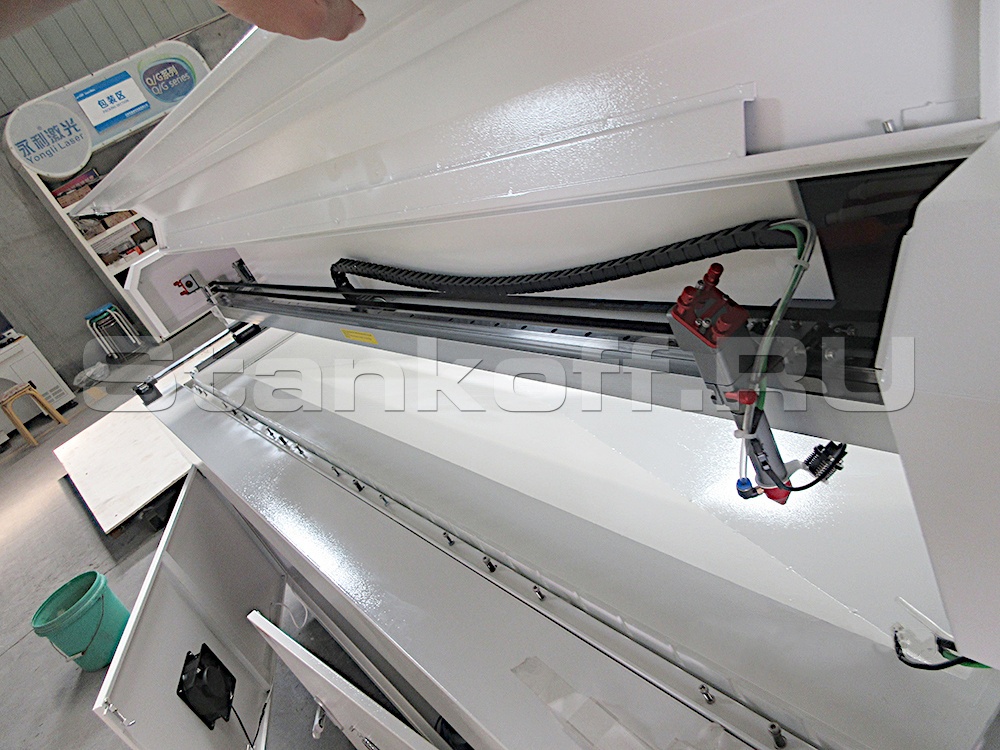

Высокоточные линейные направляющие повышенной жесткости SMG (Япония)
Направляющие линейного перемещения SMG созданы для перемещения узлов и деталей станков промышленных автоматизированных комплексов. Данные направляющие полностью соответствуют международным и европейским образцам, их производство приходит с постоянным контролем качества. SMG являются направляющими, которые предназначены для решения множества задач линейного перемещения в сфере строения станков и машиностроения, также они универсальны для решения задач линейного перемещения при производстве станков ЧПУ и автоматизированных комплексов.Ременная передача

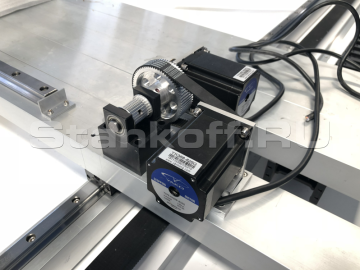

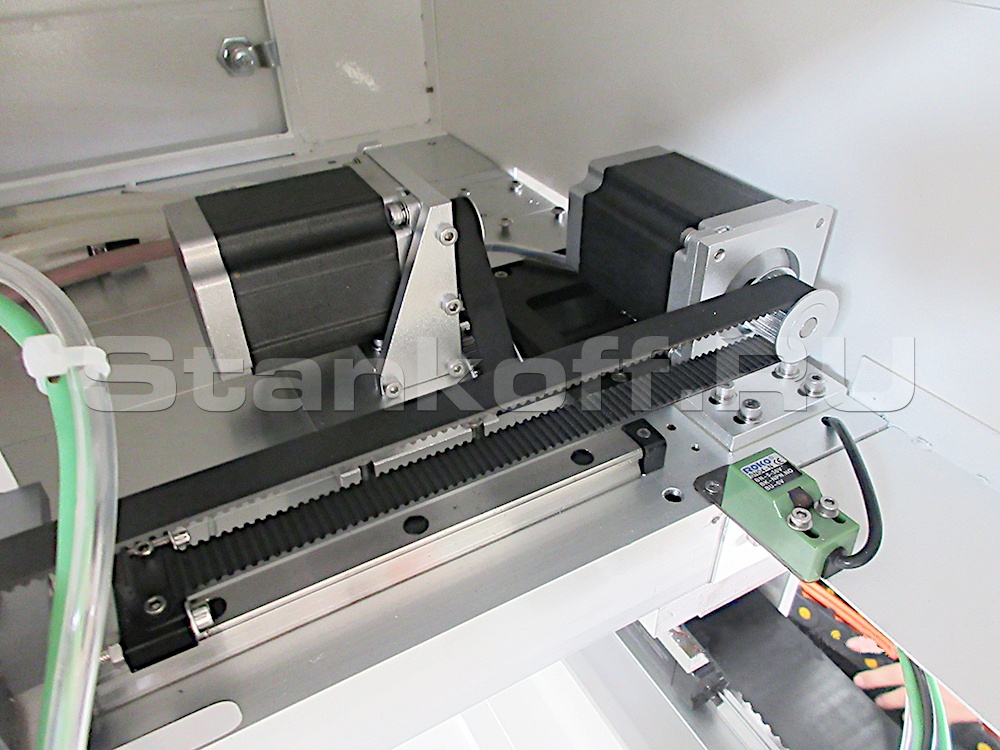

Ременная передача – механизм, который преобразует вращательное движение вала в движение вдоль оси поступательного типа. Основным инструментом такой передачи является зубчатый ремень. Благодаря его наличию обеспечивается обработка заготовки по заданной оси, с целью получения более высокого показателя точности и производительности. Передача с ременным приводом является одной из самых распространенных.Высокоточные трехфазные шаговые двигатели и драйверы
Преимущества этих двигателей: низкий уровень шума, плавная работа, высокий крутящий момент, высокое ускорение. Трехфазные драйвера высокой производительности способны работать с платами управления новейших образцов ведущих производителей мира. Значительно улучшают стабильность и снижают уровень шума. Существует автоматическая настройка параметров драйвера, автоматический подбор лучших рабочих параметров для увеличения производительности шаговых двигателей.Панель управления RUIDA
Панель с ЖК Делает работу на станке простой и удобной. Управление осуществляется непосредственно на станке.Красный луч-указатель

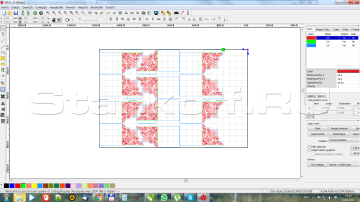

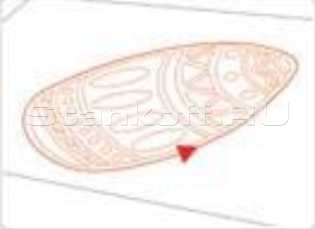

Указатель, представляет собой красный луч, который гарантирует позиционирование на всей рабочей площади. Лазер может применяться и как предварительный инструмент позиционирования преддверии запуска лазера.Програмное обеспечение

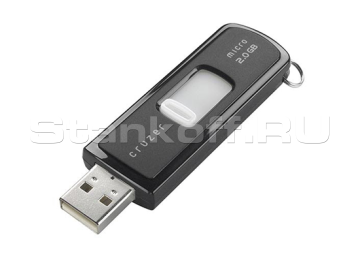

RDWorks современное ПО для работы на лазерных станках, позволяет быстро и удобно настраивать режимы резки и гравировки, Возможно установка как отдельного, так и макросом для графических программ. Совместимость с графическими программами и поддержка форматов CDR, AI, BMP, PLT, DXF, DWG, (CorelDraw, Illusrator)USB-порт

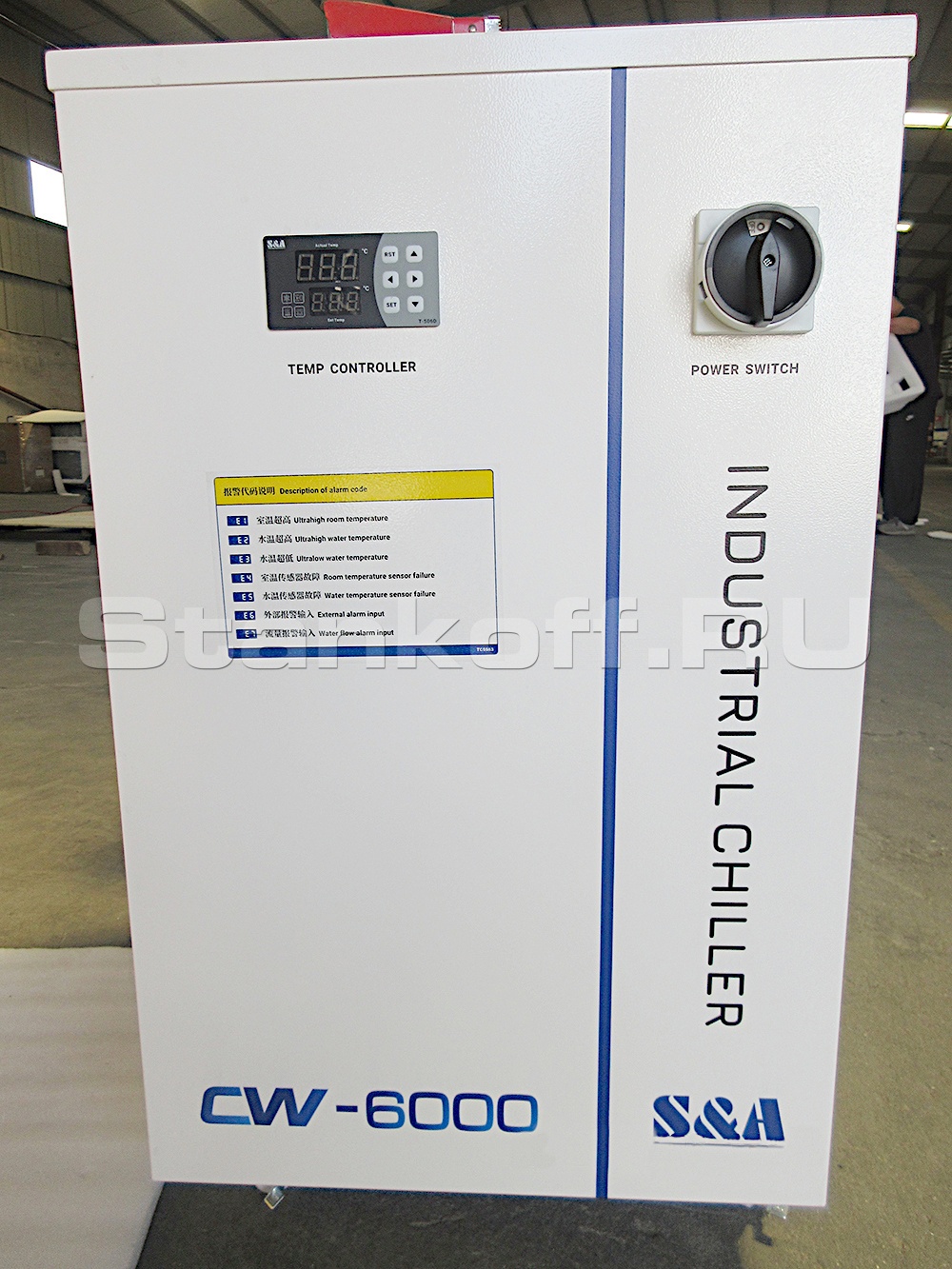

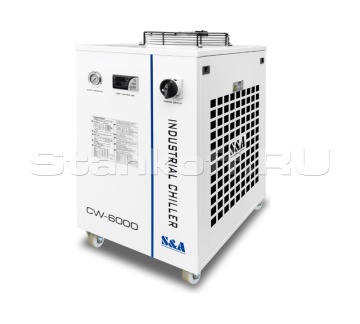

Предоставляет управление станком при отсутствии подключения к компьютеру, а также запуск готовых программ с носителя USBВодяной чиллер CW-6000
Реализовывает охлаждение жидкости, которая нагревается вследствие поглощения избытка тепла, который выделяется в ходе генерации лазерного излучения. Применение чиллера позволяет осуществлять контроль за рабочей температурой охлаждающей жидкости, более конкретно позволяет сохранять заданное значение, сокращать объем воды, которая располагается в охладительной системе. Существует 2 режима автоконтроля температуры охлаждающей жидкости. Первый – это контроль температуры в заданном диапазоне и второй регулирует температуру в зависимости от окружающей среды. При втором режиме работы клиенту не нужно беспокоиться о сезонных изменениях температур. Особенности:1. Мощность охлаждения - 3000Вт;
2. Компактный размер, долгий срок службы, простота в эксплуатации;
3. Точность контроля температур ± 0,5 ℃;
4. Интеллектуальный контроллер температуры имеет 2 режима управления, применяемых к различным прикладным случаях; с различными функциями настройки и отображения;
5. Многочисленные функции сигнализации: защита компрессора по времени задержки, контроль потока жидкости, контроль объема охлаждающей жидкости, контроль температуры воды;
6. Нет необходимости в дополнительных фильтрах и нагревателях, для охлаждающей жидкости.

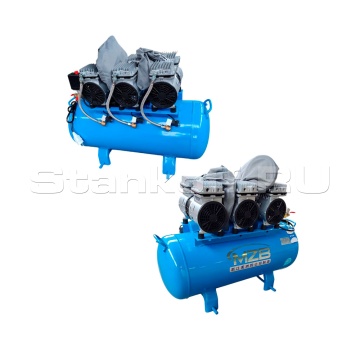

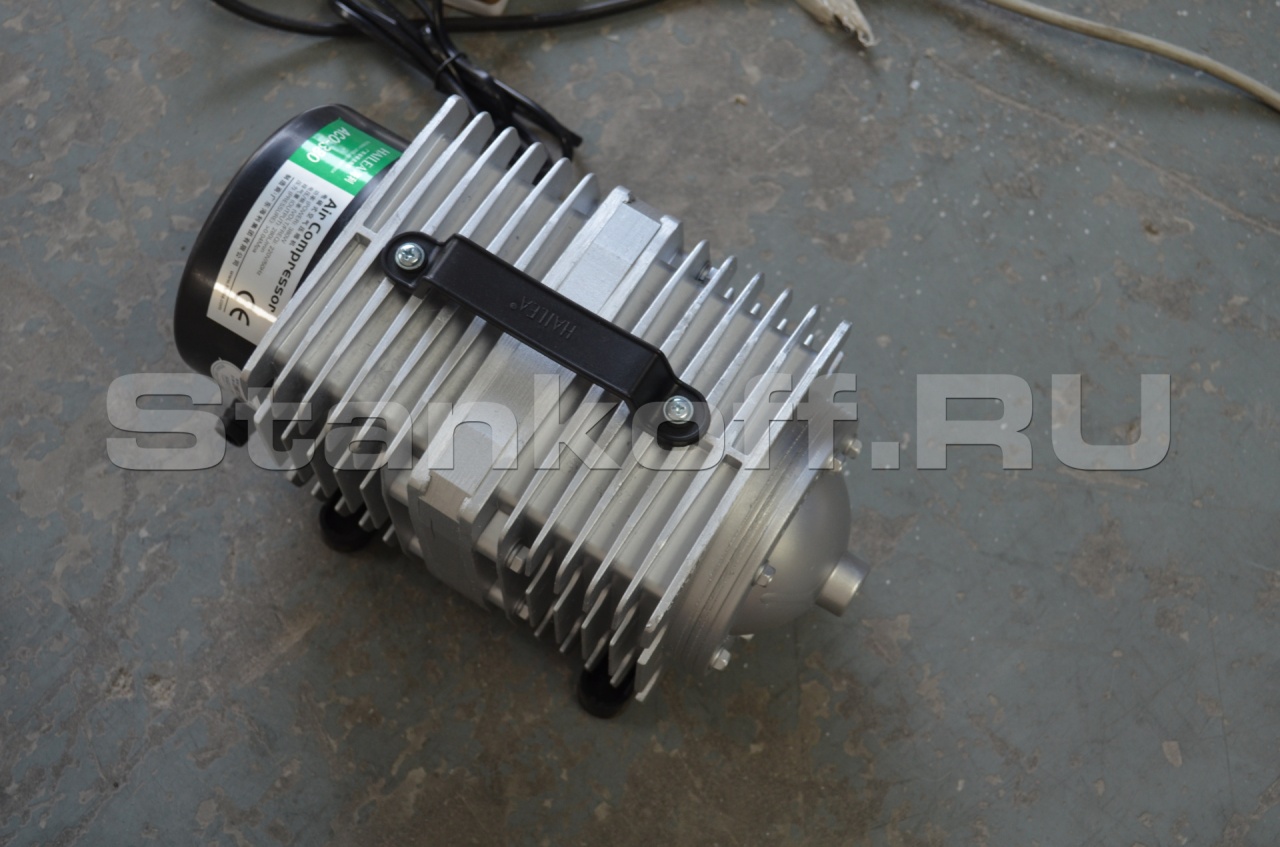

Воздушный компрессор
Удаляет дым с траектории пучка лазера, обеспечивая точную линию реза. Насос нагнетает воздух в зону резания, чтобы резка материалов большой толщины была эффективнее. Мощность воздушного компрессора составляет 1,8 кВт, а объем 60 л.Также прилагается фланцевый водомасляный сепаратор для удаления из воздушного потока влаги и масляных частиц, продлевая срок службы оборудования.

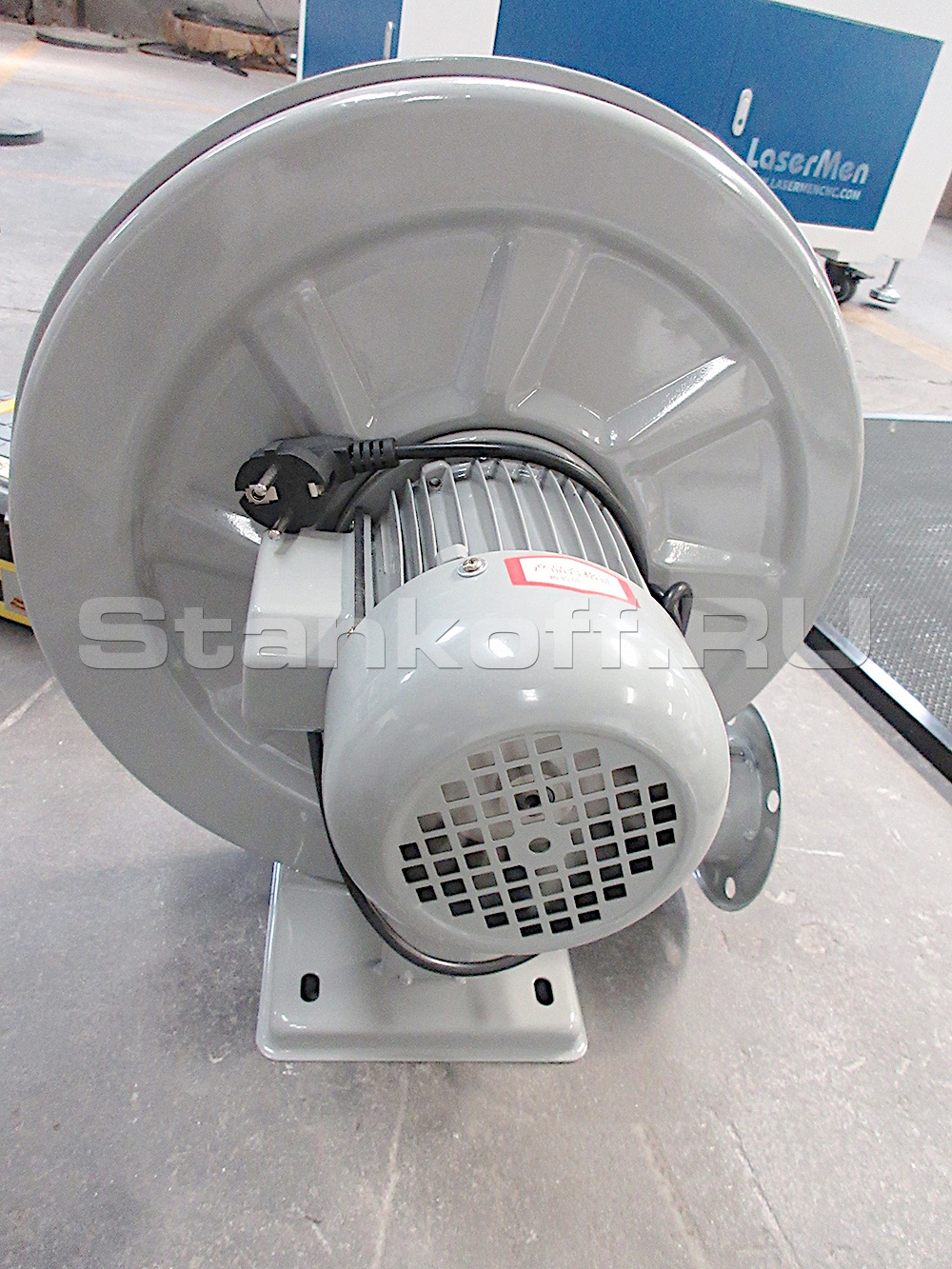

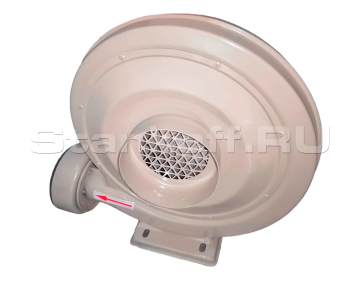

Вытяжной вентилятор

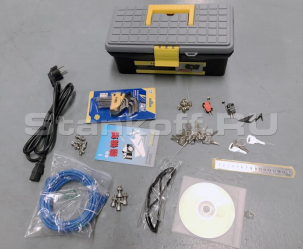

Гарантирует безопасную и бесперебойную работу станка, устраняет пыль и газы, которые образовываются при обработке лазером. Оказывает положительное влияние на качество гравировки и резки.Набор инструмента

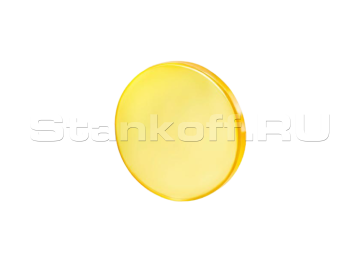

Кабель питания, кабель контроллера, программное обеспечение на CD, гаечные ключи, линейка, ключи для дверцы, болты, набор для очистки линз, очки и т. д.Фокусные линзы

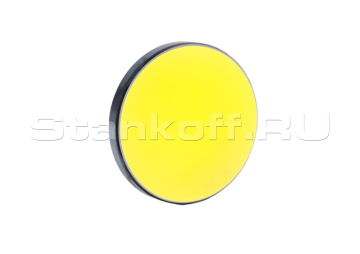

В комплектацию станка входят две фокусные линзы:F=50,8 мм - используется для детальной гравировки, небольших и точных работ;
F=101,6 мм - подходит для резки и гравировки на больших поверхностях и более толстых материалов.
Набор зеркал
Дополнительный набор зеркал. Наличие запасных зеркал позволяет оперативно производить замену в случае износа или повреждения.Таблица скорости реза материала
Мощность источника | 150W | 180W | 220W | 300W | |
Материал | Толщина, мм | Скорость, м/мин | |||
Акрил |
3 |
35 |
40 |
45 |
45 |
5 |
15 |
18 |
25 |
25 |
|
8 |
10 |
12 |
15 |
15 |
|
100 |
7 |
10 |
13 |
13 |
|
15 |
4 |
6 |
8 |
8 |
|
20 |
1.5 |
2 |
4 |
4 |
|
25 |
0.8 |
1.2 |
3 |
3 |
|
30 |
0.5 |
0.8 |
1.5 |
1.5 |
|
35 |
0.1 |
0.3 |
0.7 |
0.7 |
|
40 |
0.1 | 0.3 |
0.3 |
||
Фанера |
15 |
4.5 |
6 |
9 |
9 |
18 |
2.5 |
3.5 |
6 |
6 |
|
20 |
1.8 |
2.5 |
4.5 |
4.5 |
|
МДФ |
3 |
25 |
28 |
35 |
35 |
5 |
18 |
21 |
25 |
25 |
|
10 |
9 | 11 |
15 |
15 |
|
15 |
5.5 | 7 | 10 |
10 |
|
18 |
4 | 7 |
7 |
||
Кожа |
Один слой |
40 |
45 |
55 |
55 |
Дерево |
3 |
33 |
37 |
48 |
48 |
5 |
28 |
32 |
42 |
42 |
|
10 |
17 | 20 |
30 |
30 |
|
15 |
13 | 15 | 22 |
22 |
|
Ткань |
1 лист |
395 |
495 |
590 |
590 |
ПВХ |
2 |
88 |
98 |
118 |
118 |
3 |
78 |
88 |
108 |
108 |
|
4 |
73 |
80 |
98 |
98 |
|
Двухцветный лист |
2 |
50 |
60 |
75 |
75 |
Бумага |
Одна страница |
40 |
40 |
40 |
40 |
Резина |
1 |
43 |
48 |
58 |
58 |
2 |
28 |
33 |
43 |
43 |

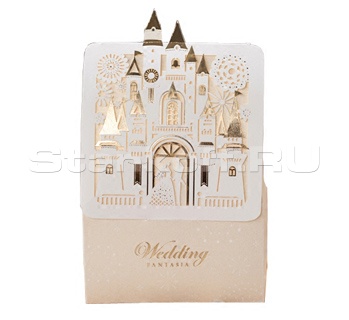

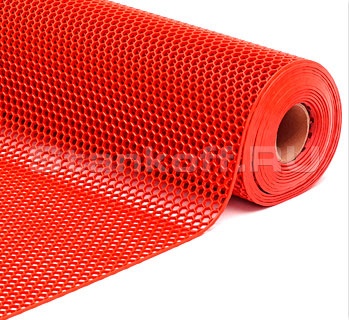

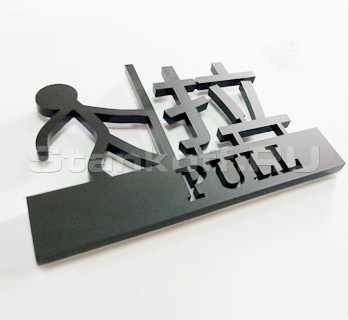

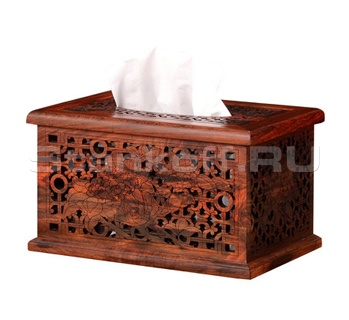

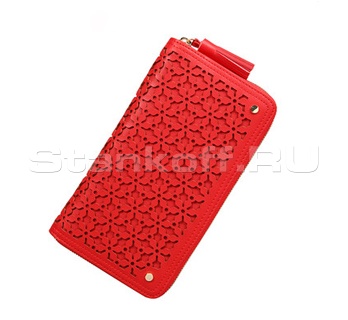

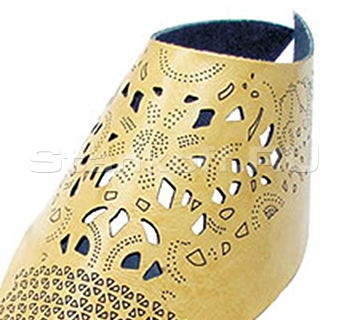

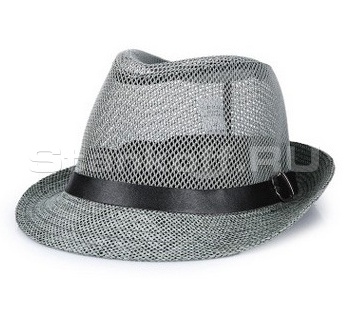

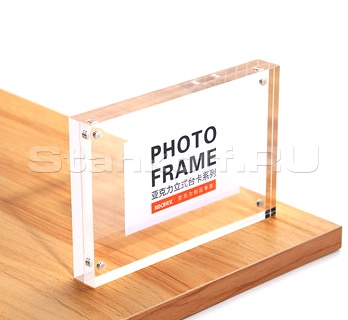

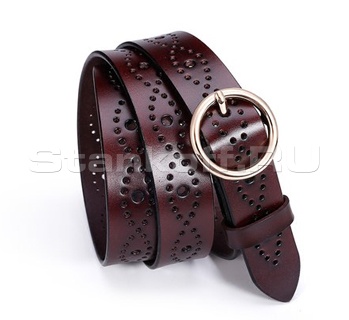

Получаемые изделия
Кроме продажи надежного станка с ЧПУ мы поможем вам в:
- Оперативной доставке
- Шеф-монтаже данного оборудования
- Обучении вашего персонала
- Гарантийного и постгарантийного обслуживания
Излучатель | лазерная трубка СО2 |
Производитель излучателя | Yongli |
Мощность | 300 Вт
|
Ресурс лазерной трубки | 10 000 ч |
Длина рабочего поля, мм | 1600 |
Ширина рабочего поля, мм | 2500 |
Охлаждение | водяное охлаждение
|

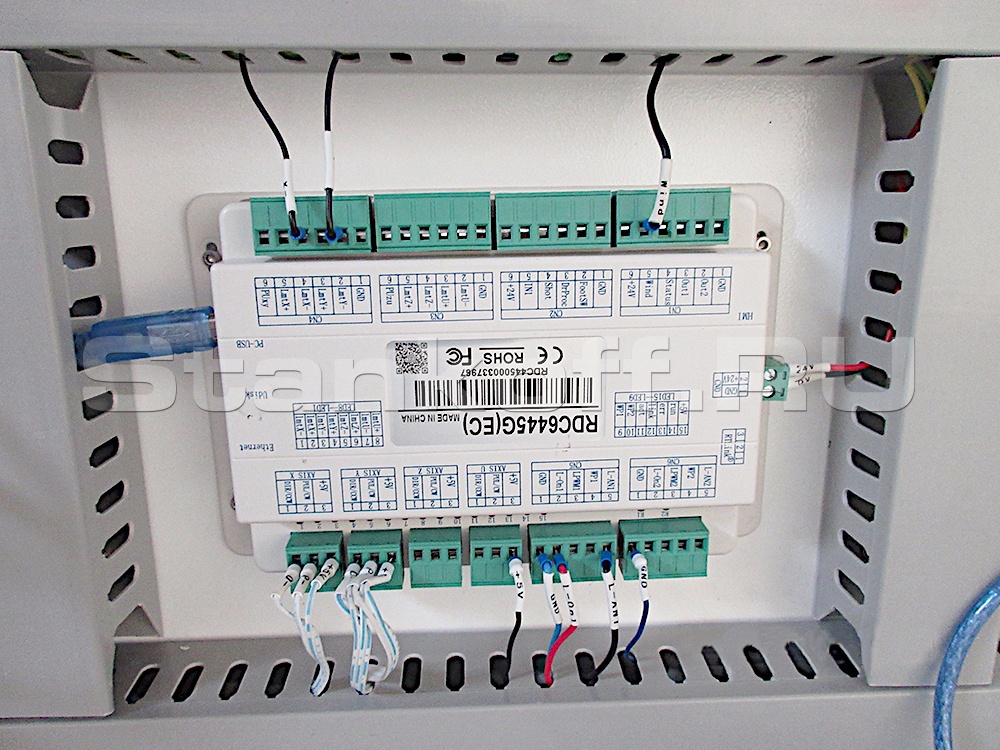

Контроллер | Ruida RDC6445 |
Скорость резки | 0-600 мм/сек |
Скорость гравировки | 0-1200 мм/сек |
Контроль мощности лазера | 1-100% регулирует внутри программы |
Минимальный символ | 1х1 мм |
Максимальное разрешение | 2500 DPI |
Точность позиционирования | 0,03 мм |
Поддерживаемые форматы | *.plt,*.dst,*.dxf,*.bmp,*.dwg,*.ai |
Поддерживаемое программное обеспечение | CorelDraw, Photoshop, AutoCad |
Тип привода | Шаговый электродвигатель
|
Тип передачи | Ременная передача |
Габаритные размеры | 3752x2270x1100 мм |
Вес нетто | 1300 кг |
